Введение

Несмотря на наблюдаемый в последние десятилетия значительный прогресс в разработке микроэлектронных и компьютерных систем железнодорожной автоматики, применение релейно-контактной аппаратуры в устройствах сигнализации и связи остается достаточно широким. Этим объясняется интерес к исследованию электромеханических процессов, протекающих в реле при его переключениях [1–6, 11–13, 16, 17].

Для обеспечения необходимого уровня надежности и безопасности функционирования релейных систем автоматики, основные параметры электрических реле необходимо периодически контролировать [1–2, 4, 5]. Этот процесс выполняют вручную, что требует значительных затрат времени и не обеспечивает необходимой точности. Описанные в литературе устройства для автоматизации контроля параметров реле не нашли широкого практического применения из-за ограниченности их функциональных возможностей, в частности, из-за невозможности автоматизированного контроля механических параметров реле. Наиболее перспективным представляется метод, основанный на анализе осциллограмм тока через обмотку реле при его включении и выключении [7]. Однако низкая разрешающая способность этого метода не позволяла выявлять характерные диагностические признаки механических дефектов реле на начальной стадии их возникновения [4, 5]. Способ автоматизации контроля параметров нейтральных реле железнодорожной автоматики, основанный на сопоставлении результатов математического моделирования электромеханических процессов, протекающих в реле при его включении и выключении, с результатами измерений токов, протекающих через обмотку и контакты реле в исправном состоянии и с определенными механическими дефектами, предложен в [4]. Метод позволил выявить временные и механические дефекты, связанные с нарушением регулировки подвижной системы реле, в частности, – неодновременность замыкания и размыкания контактов различных групп, дребезг контактов. Однако результаты контроля механических параметров реле были недостаточно точными. Причиной этого является использование полуэмпирических выражений для описания магнитного сопротивления воздушного зазора, антимагнитного штифта между якорем и сердечником, магнитных потоков в сердечнике, потоков рассеяния, вихревых токов в стали [3, 8]. Эти параметры зависят от величины воздушного зазора δ, скорости перемещения якоря и т.д. Суммарная погрешность при использованиии этих формул может достигать 20–30 %, что неприемлемо для практического использования [3, 8].

Для выявления механических дефектов электромагнитного реле перспективным представляется метод, основанный на анализе временных зависимостей токов через обмотку и контакты реле при его переключениях с применением аппарата искусственных нейронных сетей (ИНС) [6, 11]. Для обучения ИНС требуется использование большого количества токовых характеристик для реле, отрегулированного в соответствии с технологическими требованиями и реле с определенными заранее заданными механическими дефектами. Это также затрудняет практическое применение метода. Сокращение времени обучения ИНС возможно на основе предварительной обработки экспериментальных данных. Учитывая незначительные локальные изменения во временных зависимостях токов в обмотке и контактах реле, появляющиеся при возникновении механических дефектов, перспективным для предварительной обработки результатов измерений является метод вейвлет-анализа сигналов [9, 10, 14, 15].

Цель

Целью работы является разработка метода контроля механических параметров нейтрального реле железнодорожной автоматики путем анализа токов в обмотке и контактах реле при его переключениях на основе вейвлет-прео-бразования.

Для достижения поставленной цели необходимо выявить характерные признаки дефектов реле, проявляющиеся в вейвлет-спектро-граммах.

Методика

В основу методики положен анализ токов в обмотке и контактах реле при его переключениях. Типичная временная зависимость тока в обмотке реле при включении ее на постоянное напряжение в момент времени и выключении в момент времени путем отсоединения обмотки от источника питания и замыкания накоротко [4–6] приведена на рис. 1. После подачи на обмотку реле напряжения ток в обмотке, вследствие индуктивного характера ее сопротивления, нарастает по закону, близкому к экспоненциальному, что приводит к увеличению магнитного потока в сердечнике и магнитопроводе реле и, соответственно, к увеличению силы притяжения якоря. При токе сила магнитного притяжения превысит механическую силу противодействия движению якоря и якорь начнет перемещаться. При этом зазор между якорем и сердечником будет уменьшаться от до , где – высота антимагнитного штифта. В процессе движения якоря силы и изменяются, и полное притяжение якоря возможно при условии для всех значений . В момент времении якорь полностью притянется и ток в обмотке реле продолжит увеличиваться по закону, близкому к экспоненциальному, но с другой постоянной времени процесса. В момент времени напряжение на обмотке выключается и обмотка замыкается накоротко.

Рис. 1. Временная зависимость тока через обмотку реле при включении и выключении напряжения

Fig.1. Time dependence of the current in relay coil under voltage set-on and set-off

Ток в обмотке уменьшается в интервале по закону, близкому к экспоненциальному. В момент времени сила магнитного притяжения якоря уменьшается до значения силы, стремящейся вернуть якорь в исходное положение (обусловленной весом якоря и упругостью пружин), и якорь начнет двигаться (интервал ). В момент времени якорь займет первоначальное положение .

При включении реле происходит размыкание тыловых (нормально замкнутых) контактов и замыкание фронтовых (нормально разомкнутых), а при выключении, соответственно, процесс протекает в обратном направлении.

При переключении контактов возникают упругие силы изгиба контактных пластин и контактных пружин, что также находит свое отражение на временных зависимостях тока в обмотке катушки (рис. 1).

Типы и параметры нейтральных реле железнодорожной автоматики, для которых проведены исследования, приведены в табл. 1.

Таблица 1

Типы и параметры реле

Table 1

Relay type and parameters

Номер реле	Тип реле	, Ом	, В	, В
R1	НМШ1-500	500	7,3	2,4
R2	НМШ1-500	500	7,3	2,4
R3	НМШ1-2000	2000	16	6-9
R4	НМШ2-900	900	7,5	2,3
R5	НМШ1-500	500	7,3	2,4
R6	НМШ2-1000	1000	7,5	2,3
R8	НМШ2-900	900	7,5	2,3
R9	НМШ4-720	720	7,5	2,3
R10	НМШ4-600	600	7,5	2,3

В таблице приведены следующие параметры: – номинальное сопротивление обмотки реле; – напряжение полного притяжения якоря; – напряжение отпускания якоря.

Для каждого реле проведены измерения при различных значениях напряжения, подаваемого на обмотку в исправном отрегулированном состоянии, а также после внесения ряда механических дефектов путем закрепления на якоре определенного груза, закладки тонкой пластины между контактами, изгиба контактных пластин и контактных пружин или путем полного изъятия контактных групп.

При регистрации тока через контакты фронтовые и тыловые контакты замыкали между собой, в результате чего ток через них прерывался только при перелете между контактами.

Для записи тока в обмотке и контактах реле последовательно с ними в цепь включали резисторы с определенным сопротивлением, напряжение с которых (пропорциональное силе тока) подавали на вход многоканального аналогово-цифрового преобразователя (АЦП). Запись сигнала проводили на компьютер, подключенный к выходу АЦП через USB порт.

Напряжение подавали от стабилизированного источника, при выключении напряжения обмотку отключали от источника и замыкали ее выводы накоротко.

Для выявления характерных признаков дефектов реле записанные токи анализировали с помощью вейвлет-преобразования, для реализации которого использовали WaveletToolbox математического пакета MatLab.

Вейвлет-преобразование. Вейвлет-преобра-зование позволяет представить непериодический сигнал в частотной и временной области и исследовать каждый компонент разложения с учетом частотной и временной локализации [9, 10, 14, 15].

Различают два типа вейвлет-преобразования – непрерывное (НВП) и дискретное (ДВП). НВП характеризуют как избыточное и обычно используют для анализа сигналов и выделения его характерных особенностей, в то время как ДВП более адекватно в случае необходимости уменьшения данных. Основные положения вейвлет-преобразования изложены во множестве публикаций [9,10,14,15].

НВП сигнала с конечной энергией, принадлежащего к векторному пространству, определяют как

,

где – функция, образованная изменением масштаба и смещением по времени функции , называемой «материнским вейвлетом»

,

где – масштабный коэффициент и смещение соответственно. Множитель используют для нормирования энергии при различных масштабах, знак (*) обозначает комплексное сопряжение.

Исходный сигнал может быть восстановлен на основе инверсного НВП

,

где коэффициентыопределяются в виде

,

а – Фурье-преобразование от материнского вейвлета.

ДВТ сигнала определяется путем дискретизации коэффициентов масштабирования
и смещения материнского вейвлета

и ,

где и – значения, удовлетворяющие условиям , ; ; – ряд положительных чисел. При этом материнский вейвлет принимает вид

,

а соответствующее дискретное вейвлет-преобразование запишется в виде

.

DWT производит разложение сигнала в полосах с шириной, увеличивающейся линейно с частотой. В случае двоичного преобразования ( и ), каждая полоса спектра имеет приблизительно ширину в одну октаву.

Исходный сигнал можно получить в виде ряда

,

где коэффициенты определяются выражением

.

Основная идея вейвлет-анализа заключается в разложении сигнала в спектры с различным масштабом [14, 15], что позволяет изучить его особенности. Алгоритм состоит из последовательности разложений с длительностью в набор двух компонетов: детализирующих коэффициентов и аппроксимирующих коэффициентов , имеющих меньший размер, равный , где – уровень разложения. На каждом уровне входной сигнал разлагают с помощью высокочастотного фильтра в ВЧ компоненты и низкочастотного фильтра в НЧ компоненты, которые используются затем для следующего разложения. Дискретный сигнал, проходя через НЧ и ВЧ фильтры, образует два вектора первого уровня с аппроксимирующими коэффициентами и детализирующими коэффициентами . Применение аналогичной фильтрации к коэффициентам приводит к дальнейшему разложению их в аппроксимирующие и детализирующие коэффициенты второго уровня. Аналогично производятся разложения до необходимого уровня. Аппроксимирующее разложение является низкочастотным крупномасштабным, а детализирующее – высокочастотным маломасштабным с высоким разрешением.

Результаты

Результаты измерений и анализа приведены для реле с условным номером R10 (табл. 1). Для других реле результаты измерений в целом соответствовали результатам, полученным для реле R10. Это позволяет распространить полученные в работе выводы на все исследуемые типы нейтральных реле (табл. 1), а также использовать результаты для обучения ИНС.

Временные зависимости токов в обмотке и контактах при включении и выключении реле исправного и с дефектами, измеренные при напряжениях на катушке 10, 12 и 14 В, приведены на рис. 2.

Рис. 2. Временные зависимости тока в обмотке (1) и контактах (2) при включении и выключении реле без контактной группы (a, c, e), с контактной группой (b, d, f), с дополнительным грузом на якоре (g, i), с изогнутым тыловым контактом вверх (h) и вниз (j), измеренные при напряжениях на катушке: 10 В(a, b),
12 В (c, d, g, h, i, j), 14 В (e, f)

Fig. 2. Time dependences of the currents in relay coils (1) and in contacts (2) during relays switching on and off for the relays without contact group (a, c, e), with contact group (b, d, f), with additional weight on armature (g, i), with curved-up back contact (h) with curved-down back contact (j), measured under voltage applied to coils: 10 V (a, b), 12 V (c, d, g, h, i, j), 14 V (e, f)

Из рисунка видно, что при увеличении напряжения, подаваемого на обмотку реле, скорость нарастания тока в обмотке заметно увеличивалась, но постоянная времени процесса изменялась незначительно. Максимальные значения токов, при которых якорь начинал движение для исправных реле также мало зависели от приложенного напряжения. Это объясняется тем, что сила электромагнитного притяжения пропорциональна магнитному потоку в сердечнике и, соответственно, току в обмотке.

Постоянная времени нарастания тока для участка, при которой якорь полностью притянут , также мало зависела от приложенного напряжения. Постоянная времени изменения тока при выключении напряжения и ток удержания, измеренные для разных приложенных при включении реле напряжениях, имели близкие значения в пределах погрешности измерений.

Ток трогания и ток отпускания якоря увеличивались для реле с грузом на якоре пропорционально весу груза (рис. 2 (g, i)), а также для реле с тыловым контактом, изогнутом вниз, в то время как для изогнутого контакта вверх эти токи имели меньшие значения.

Таким образом, постоянные времени изменения тока при неподвижном якоре при включении и выключении реле и токи трогания и отпускания якоря могут быть использованы в качестве диагностических признаков исправности электромагнитной системы реле.

По временной зависимости тока в контактах для разных контактных групп можно судить о неоднородности замыкания и размыкания контактов, а также о наличии дребезга контактов (рис. 2).

Второй участок временной зависимости тока (интервал на рис. 2) соответствует перемещению якоря и подвижных элементов реле. На форму кривой тока на этом участке оказывают влияние силы упругости изгибаемых контактных пластин и контактных пружин, а также сила трения. Поэтому нарушения правильности регулировки подвижных элементов реле приводит к появлению дополнительных особенностей (экстремумов, перегибов) на нем. Однако, эти особенности слабо выражены и для их выявления применено дискретное вейвлет-преобразование.

Временная зависимость коэффициентов ДВП тока в обмотке и контактах реле в исправном состоянии и с изогнутыми контактами вверх и вниз приведена на рис. 3.

Зависимости приведены только для аппроксимирующих коэффициентов и для двух детализирующих коэффициентов с уровнями 7 и 9 . Для реле в исправном состоянии и реле с дефектами подвижной системы заметны отличия в величине и положении детализирующих коэффициентов, что позволяет использовать эти коэффициенты в качестве отличительных признаков дефектов подвижной системы реле. Аппроксимирующие коэффициенты могут быть использованы для более точного сопоставления токов трогания, отпускания и постоянных времени переходных процессов при выявлении дефектов электромагнитной системы.

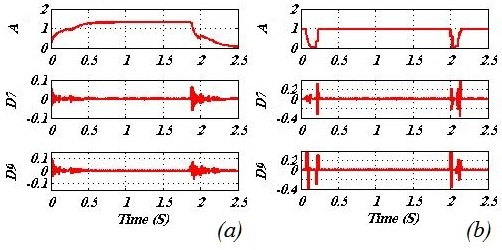

Рис. 3. Временные зависимости коэффициентов ДВП тока в обмотке (a, c) и контактах (b, d) реле в исправном состоянии (a, b) и с изгибами контактов (c, d) Fig. 3. The time dependences of the coefficients of discrete wavelet transform of the current in relay coil (a, c) and in contacts (b, d) for the operable relay (a, b) and relay with curved contacts (c, d)

Научная новизна и практическая
значимость

Впервые на основе проведенного исследования предложено использовать детали-зирующие коэффициенты дискретного вейвлет-преобразования токов в обмотке и контактах реле в качестве диагностических признаков дефектов подвижной системы реле. Аппроксимирующие (сглаживающие) коэффициенты могут быть использованы для более точного сопоставления токов трогания, отпускания и постоянных времени переходных процессов для выявления дефектов электромагнитной системы реле.

Проведенные исследования могут быть использованы для разработки автоматизированного стенда контроля технического состояния нейтральных реле железнодорожной автоматики.

Выводы

С целью разработки метода контроля механических параметров нейтрального реле железнодорожной автоматики проведены исследования и анализ временных зависимостей токов в обмотке и контактах реле при его переключениях для исправных реле и реле с заданными дефектами подвижной системы.

Постоянные времени изменения токов при неподвижном якоре при включении и выключении реле и токи трогания и отпускания якоря могут быть выбраны в качестве диагностических признаков электромагнитной системы реле.

Крупномасштабные (низкочастотные) коэффициенты ДВП могут быть использованы для более точного сопоставления токов трогания, отпускания, постоянных времени переходных процессов при выявлении дефектов.

Коэффициенты малого масштаба ДВП (высокочастотные) могут быть использованы в качестве признаков дефектов подвижной системы реле.

СПИСОК использованных источников

1. Бондаренко, Б. М. Автоматизированный комплекс диагностики реле железнодорожной автоматики / Б. М. Бондаренко // Електро-магнітна сумісність та безпека на залізничному транспорті. – 2012. – № 3. – С. 68–76.

2. Бондаренко, Б. М. Акустичний контроль електромагнітних приладів забезпечення безпеки руху залізничного транспорту / Б. М. Бондаренко // Електромагнітна сумісність та безпека на залізничному транспорті. – 2013. – № 5. – С. 38–45.

3. Витенберг, М. В. Расчет электромагнитных реле / М. В. Витенберг. – Москва : Энергия, 1975. – 416 с.

4. Гаврилюк, В. И. Автоматизация контроля параметров нейтральных реле железнодорожной автоматики / В. И. Гаврилюк, В. И. Профатилов // Інформ.–керуючі системи на залізн. трансп. – 2002. – № 4/5. – С. 83–86.

5. Гаврилюк, В. И. Диагностирование релейно-контактных устройств железнодорожной автоматики / В. И Гаврилюк, В. Ю Дуб // Вісн. Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В. Лазаряна. – Дніпропетровськ, 2006. – Вип. 12. – С. 7–11.

6. Дуб, В. Ю. Диагностирование состояния реле с использованием искусственных нейронных сетей / В. Ю. Дуб // Вісн. Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В. Лаза-ряна. – Дніпропетровськ, 2009. – Вип. 29. –
   С. 126–130.

7. Корсунский, Г. М. Применение метода осциллографического анализа динамических характеристик электромагнитных реле для его технической диагностики / Г. М. Корсунский, А. Ф. Мироненко, П. С. Федорец // Техника средств связи. Серия: Техника проводной связи : науч.-техн. сб. – Москва, 1979. – Вып. 5 (38). – С. 41–50.

8. Сливинская, А. Г. Электромагниты и постоянные магниты / А. Г. Сливинская. – Москва : Энергия, 1972. – 248 с.

9. Chui, C. K. An Introduction to Wavelets / C. K. Chui. – Pennsylvania : Academic Press, 1992. – 264 p.

10. Daubechies, I. Ten Lectures on Wavelets / I. Daubechies // CBMS-NSF Regional Conference Series in Applied Mathematics. – Philadelphia, 1992. – 378 p.

11. Dub, V. Development of neural network program for automated testing of railway contact blocks / V. Dub, V. Gavrilyuk // Archives of Transport System Telematics. – 2009. – Vol. 2. – Iss. 2. – P. 16–18.

12. Electromagnetic relay modelling: a multi physics problem. Part 2 : Dynamical behavior of the relay / M-A. Raulet, F. Sixdenier, R. Marion [et al.] // Compumag, 2007 : Proc. of 16^th Intern. Conf. on the Computation of Electromagnetic Fields (24.06–28.06.2007). – Aachen, Germany, 2007. – Р. 125.

13. Laboreo, E. R. A New Model of Electromechanical Relays for Predicting the Motion and Electromagnetic Dynamics / E. R. Laboreo, C. Sagues, S. Llorente // IEEE Transactions on Industry Applications. – 2016. – Vol. 52. – Iss. 3. – P. 2545–2553. doi: 10.1109/TIA.2016.2518120.

14. Mallat, S. G. A theory for multiresolution sig-nal decomposition: the wavelet representation / S. G. Mallat // IEEE Transaction on Pattern Analysis and Machine Intelligence. – 1989. – Vol. 11. – Iss. 7. – P. 674–693.doi: 10.1109/34.192463 .

15. Mallat, S. G. A Wavelet Tour of Signal Processing representation / S. G. Mallat. – San Diego : Academic Press : Elsevier, 1999. – 629 p.

16. Modeling of electromechanical relays taking into account movement and electrical circuits / F. Henrotte, A. Nicolet, H. Hedia [et al.] // IEEE transactions on magnetics. – 1994. – Vol. 30. – Iss. 5. – P. 3236–3239. doi: 10.1109/20.312627.

17. Wattiaux, D. Modelling of the dynamic behavior of electromechanical relays for the analysis of sensitivity to shocks and vibrations / D. Wattiaux, O. Verlinden // Experimental mechanics. – 2011. – Vol. 51. – Iss. 9. – P. 1459–1472. doi: 10.1007/s11340-011-9478-z.
