Вступ

Сучасним елементом різьбового з’єднання універсального використання, яке працює в умовах вібрації, є шестигранна самостопорна суцільнометалева FS-гайка багаторазового використання компанії-виробника Flaig+Hommel GmbH (далі – FS-гайка), що успішно зарекомендувала себе протягом декількох десятиліть, зокрема на транспорті у країнах Європи, а також з 2012 року у Росії.

FS-гайка відповідає вимогам стандартів ISO 7042, ISO 10513, ISO 7044, ISO 12126, ISO 2320.

Приклад умовного позначення FS-гайки: FS M16 ISO 7042-8-Zn8., де–FS – зареєстрований товарний знак Flaig+Hommel GmbH;– М16 – параметри різьби;– ISO 7042 – стандарт відповідності гайки;

– 8 – клас міцності гайки;

– Zn8 – тип і товщина покриття.

FS-гайка може бути встановлена на будь-який залізничний рухомий склад, якщо проектною документацією на нього передбачено кріплення деталі різьбовим з’єднанням з використанням будь-якої гайки.

Розміри основних типів FS-гайок наведені
в табл. 1, а позначення розмірів – на рис. 1. FS-гайки мають поле допуску різьби 6Н. Слід зазначити, що крім основних типів, наведених
у табл. 1, можливе виготовлення FS-гайок великих розмірів – до М110– спеціальної форми для умов різної складності використання
у конструкції різьбового з’єднання.

Рис. 1. Конструкція та позначення геометричних розмірів FS-гайки

Fig. 1. The design and geometric dimensions of FS-nuts

Таблиця 1

Розміри FS-гайок

Table 1

FS-nuts dimensions

Позначення гайки, d	Розмір, мм
	h				S_w		e_min
	max		min		max	min
	Безфланцева	З фланцем	Безфланцева	З фланцем	max	min
M5	5,1	6,2	4,80	5,70	8	7,78	8,79
M6	6,0	7,3	5,40	6,80	10	9,78	11,05
M8	8,0	9,4	7,14	8,74	13	12,73	14,38
M10	10,0	11,4	8,94	10,34	16	15,73	17,77
M12	12,0	13,8	11,57	12,57	18	17,73	20,03
M14	14,1	15,9	13,40	14,80	21	20,67	23,36
M16	16,4	18,3	15,70	17,20	24	23,67	26,75
M20	20,3	22,4	19,00	20,30	30	29,16	32,95
M24	23,9	–	22,60	–	36	35,00	39,55
M30	30,0	–	27,30	–	46	45,00	50,85
M36	36,0	–	33,10	–	55	53,80	60,79

FS-гайка складається з двох елементів (рис. 1): тіло гайки та запресований у нього металевий стопорний пружній елемент з тією ж різьбою, що і тіло гайки, зі зміщенням по кроку. Стопорний елемент перешкоджає вільному обертанню гайки по різьбі болта, забезпечуючи виникання стопорного моменту по всій кружності профілю різьби (360°), який утримує гайку від будь-яких послаблень та провертань по різьбі при дії вібрації. Стопорний елемент діє в осьовому та радіальному напрямку. Слід зазначити, що стопорний елемент ні в якому разі не пошкоджує спряжену різьбу болта.

Працездатність FS-гайок, яка полягає у збереженні стопорного моменту, зазначеного в ISO 2320, може складати до п’ятнадцяти циклів закручування-відкручування у разі дотримання вимог виробника щодо експлуатації FS-гайки. Для захисту від корозії FS-гайка має електролітичне покриття у відповідності з ISO 4042. Під час виготовлення на FS-гайку наносять обов’язкове маркування, важливим елементом якого є зареєстрований товарний знак «FS».

Відмінною особливістю монтажу FS-гайки є те, що стопорний елемент повинен завжди розташовуватися з протилежного боку від початку наживлення FS-гайки на різьбу болта.

Для забезпечення якості з’єднання деталей та тривалої працездатності стопорного елемента FS-гайки необхідно дотримуватись та контролювати момент затягування (табл. 2). Наведені значення моментів затягування рекомендовані Flaig+Hommel GmbH, але конструктор рухомого складу може коригувати момент затягування для конкретного з’єднання відповідно до чинних нормативів на різьбові з’єднання та особистостей конкретної конструкції (момент тертя, властивості поверхні, до якої притягується гайка тощо). Фактичний момент затягування FS-гайки (М_факт) є сумою розрахункового моменту затягування (М_розр) та стопорного моменту (М_стоп).

Таблиця 2

Моменти затягування FS-гайок

Table 2

Wrench torque of FS-nuts

Моменти затягування (Н·м), дійсні для μ_прив= 0,1*
Стандартна різьба				Дрібна різьба
Клас міцності Параметри різьби	8	10	12	Клас міцності Параметри різьби	8	10	12
M5	4,8	7,1	8,3	–
М6	8,3	12	14	–
М8	20	30	35	М8х1	22	32	37
М10	40	59	69	М10х1,25	42	62	72
М12	69	100	120	М12х1,5	72	105	125
М14	110	160	190	–
М16	170	250	290	М16х1,5	180	265	310
М20	340	490	570	М20х1,5	375	530	620
М24	590	840	980	М24х2	630	900	1 050
М30	1 200	1 700	1 950	М30х2	1 300	1 850	2 150
М36	2 150	3 050	3 600	М36х2	2 400	3 500	4 000

* μ_прив – приведений коефіцієнт тертя

Важливою вимогою, пов’язаною з особливістю конструкції FS-гайки, є швидкість нагвинчування FS-гайки при використанні авто-матизованого інструмента. Рекомендована Flaig+Hommel GmbH швидкість нагвинчування – 30 об/хв, оскільки при такій швидкості забезпечується найбільш сприятлива взаємодія стопорного елемента FS-гайки з різьбою болта. Після аналізу конкретних умов монтажу та інструмента на підприємстві, де відбувається збірка конструкції, швидкість монтажу може бути збільшена за рекомендацією Flaig+Hommel GmbH, але не більше, ніж до 100 об/хв, оскільки при збільшенні обертів суттєво зростає температура нагріву болта та FS-гайки внаслідок роботи стопорного елемента FS-гайки. Нагрівання неминуче, оскільки при нагвинчуванні FS-гайки долається зусилля стопорного моменту.

При другому та наступних використаннях FS-гайки бажана перевірка присутності у неї стопорного моменту, щоб переконатися у її справності, тому що стопорні властивості, можливо, були втрачені у разі порушення умов експлуатації і недотримання правил монтажу. Засіб перевірки стопорних властивостей досить простий та полягає в тому, що треба наживити FS-гайку на болт «від руки», виключивши використання будь-яких інструментів, поки кромка болта не вступить у взаємодію зі стопорним елементом FS-гайки. Коли вже стопорний елемент почне входити у зчеплення з різьбою болта, тоді закручування FS-гайки «від руки» буде вкрай важке, тобто практично неможливе, і це означатиме, що стопорний момент у FS-гайки присутній.

Мета

Відповідно до прийняття конструктивних рішень щодо використання cамостопорних FS-гайок в різьбових з’єднаннях кріплення деталей рухомого складу нового покоління ширини колії 1520 мм, зокрема у візка вантажного вагона, виникла необхідність виконання комплексу додаткових випробувань на підтвердження надійності FS-гайок у нових умовах.

Методика

На першому етапі випробувань FS-гайки перевіряли на працездатність методом, описаним у ISO 2320, як при кімнатній температурі, так і після дії на різьбові з’єднання з FS-гайками низької температури (-60°С).

Випробування виконувались на території підприємства Flaig+Hommel GmbH в атестованій лабораторії з необхідними засобами вимірювання та тестування. Для впливу низької температури на різьбові з’єднання з FS-гайками вони були закладені в термокамеру та витримувались при температурі -60°С протягом 6 годин.

Випробування виконувались стосовно таких типів FS-гайок:

− FS M 20 DIN 980/ISO 7042-10-Zn8;

− FS M 20 DIN EN 1664-10-Zn8;

− FS M 24 DIN 980/ISO 7042-10-Zn8,

які випадковим чином були обрані з серійної партії продукції, по дев’ять кожного типу:

– по три для вимірювання стопорного моменту моментним ключем (FS-гайка «а» (рис. 2));

– по три для випробування навантаженням по ISO 2320 до впливу низької температури (FS-гайка «c» (рис. 3));

– по три для вимірювання стопорного моменту автоматично по ISO 2320 до і після впливу низької температури, а також для випробувань навантаженням після впливу низької температури (FS-гайка «b» (рис. 4)).

Порядок робіт на першому етапі випробувань був наступний:

а) візуально оцінювався зовнішній вигляд, якість покриття та маркування кожної FS-гайки (рис. 5);

б) визначались геометричні розміри кожної FS-гайки та її різьби;

в) виконувались випробування кожної FS-гайки навантаженням, визначався стопорний момент згідно з ISO 2320 при кімнатній температурі;

г) виконувались випробування кожної FS-гайки навантаженням, визначався стопорний момент згідно з ISO 2320 після впливу низької температури (-60°С).

Для вимірювання геометричних розмірів FS-гайок були взяті три FS-гайки «b» кожного типу, які в подальшому випробувались на стопорні властивості до і після впливу низької температури та навантаженням після впливу низької температури.

Рис. 2. Зразки FS-гайок для визначення стопорного моменту моментним ключем

Fig. 2. FS-nuts samples for determining the locking moment with a torque wrench

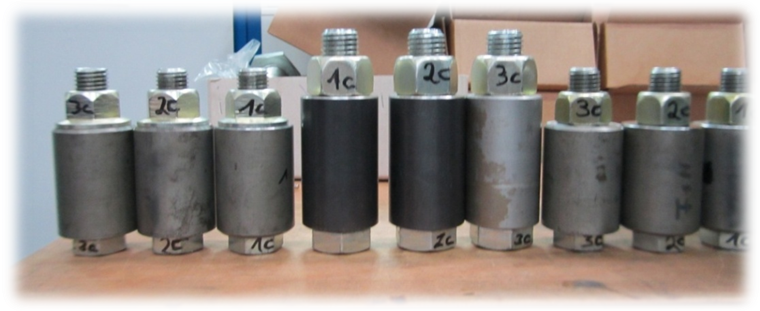

Рис. 3. Зразки FS-гайок для випробувань навантаженням до впливу низької температури

Fig. 3. FS-nuts samples for testing by load to the low temperature impact

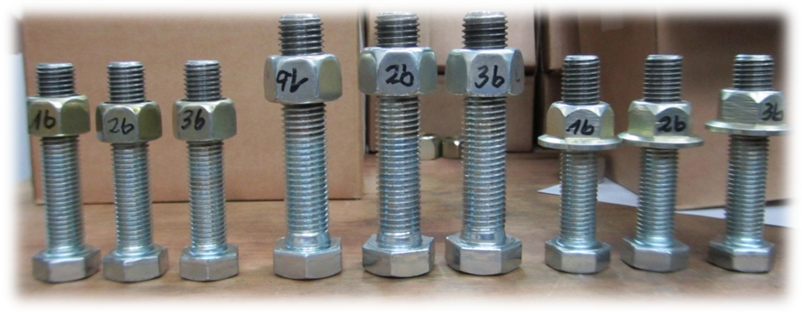

Рис. 4. Зразки FS-гайок для визначення стопорного моменту автоматично
до і після впливу низької температури, а також випробувань навантаженням
після впливу низької температури

Fig. 4. FS-nuts samples for determining the stopping moment automatically
before and after low temperature impact and testing
by load after low temperature impact

Для FS-гайок, на яких виконувались вимірювання геометричних розмірів, було здійснено також контроль різьби відповідними калібрами.

До тестуванням випробувань на стопорні властивості автоматичним засобом зразків FS-гайок «b» відповідно до ISO 2320 була виконана перевірка стопорного моменту за допомогою моментного ключа (рис. 6) у дев’яти зразків FS-гайок «а»(по три FS-гайки кожного типу). Стопорний момент фіксувався при першому та п’ятому закручуванні та відкручуванні, чотирнадцятому закручуванні до дії низької температури а потім, при п’ятнадцятому відкручуванні після впливу низької температури. Результати наведеені у табл. 6. Слід зазначити, що вимоги ISO 2320 по достатній кількості у п’ять циклів, при яких повинні зберігатися стопорні властивості стопорної гайки, перевищені, що свідчить про високий резерв конструкції FS-гайки зберігати основну властивість – стопорний момент!

Відповідно до ISO 2320 для дев’яти зразків «c» (по три FS-гайки кожного типу) виконані випробування навантаженням до впливу низької температури. Для FS-гайок M20 випробування були виконані на пресі MAREM (рис. 7) з навантаженням до 259,7 кН та для FS-гайок M24 – на пресі KRAFTAUFNEHMER (рис. 8)
з навантаженням до 374,2 кН. У подальших випробуваннях ці FS-гайки не були використані, оскільки вплив навантаженням – це екстремальні умови, після яких стопорні властивості FS-гайки не можуть бути гарантовані.

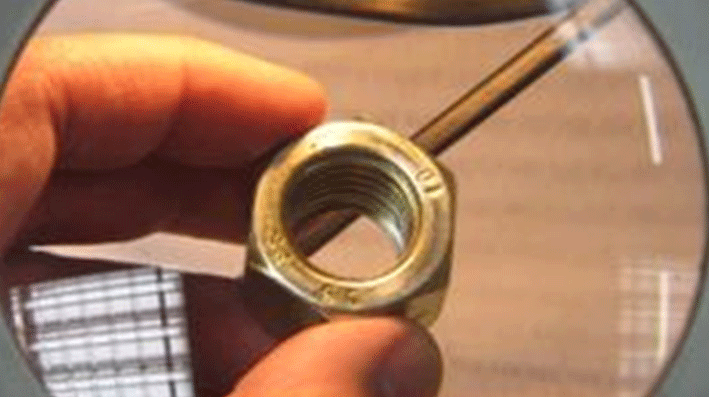

Рис. 5. Візуальний огляд FS-гайок під збільшувальним склом

Fig. 5. Visual inspection of FS-nuts under the zoom

Рис. 6. Моментний ключ

Fig. 6. Torque wrench

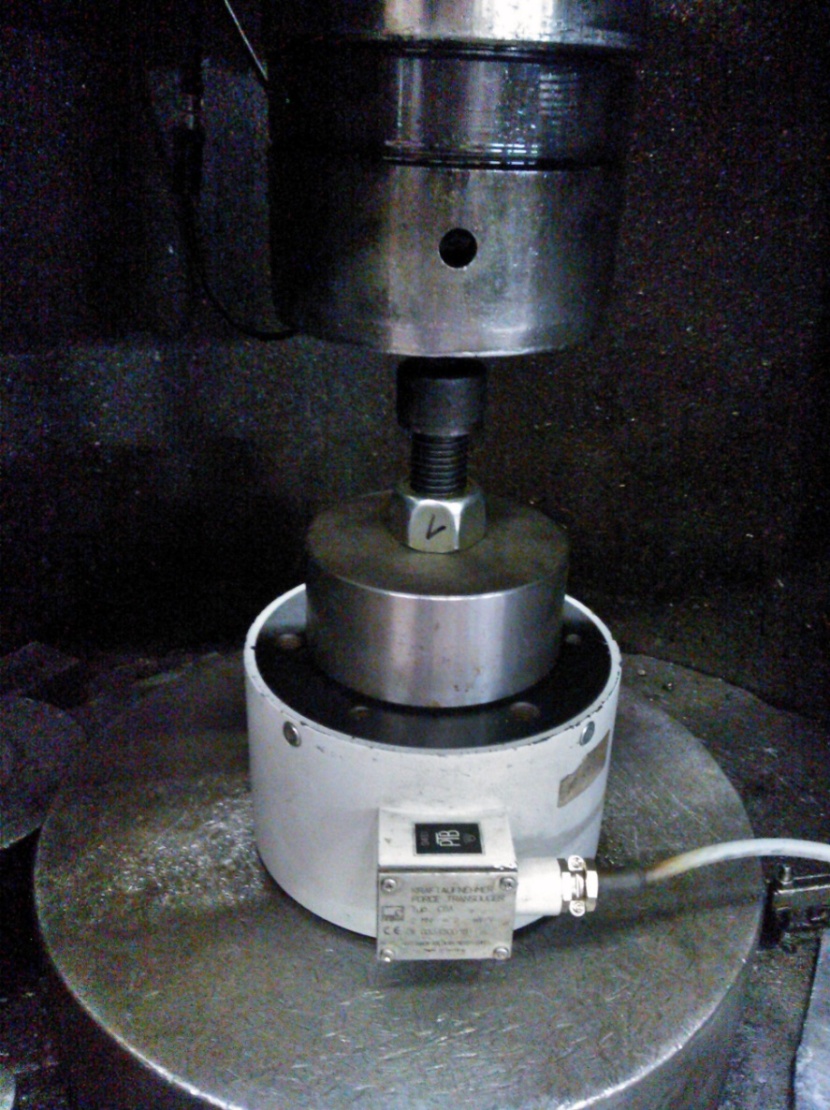

Рис. 7. Випробування FS-гайки M20 навантаженням

Fig. 7. Test of FS-nut by M20 load

Рис. 8. Випробування FS-гайки M24 навантаженням

Fig. 8. Test of FS-nut by M20 load

Відповідно до ISO 2320 для дев’яти зразків «b» (по три FS-гайки кожного типу), на яких вимірювались геометричні параметри та контролювалася різьба, виконані випробування стопорного моменту на стенді SCHATZ (рис. 9). Стопорний момент визначався при першому закручуванні та відкручуванні та при п’ятому відкручуванні. За результатами вимірювань відзначено, що значення моменту лежить у відповідному з ISO 2320 діапазоні для FS-гайки класу міцності 10 (результати подібні до результатів, наведених у табл. 6).

Рис. 9. Випробування FS-гайок автоматичним вимірюванням
стопорного моменту на стенді SCHATZ

Fig. 9. Test of FS-nut by automatic measurement
of locking moment on the stand SCHATZ

Після випробувань при кімнатній температурі різьбові з’єднання з FS-гайками «b» були поміщені в термокамеру та заморожені до температури –60 °С, при якій були витримані 6 годин.

Після видалення з термокамери FS-гайок «b» та витримки при кімнатній температурі на протягом чотирьох годин були виконані випробування на відповідність стопорного моменту вимогам ISO 2320. Стопорний момент визначався для першого закручування та відкручування та для п’ятого відкручування. Слід зазначити, що перше закручування після впливу низької температури відповідає фактично сьомому закручуванню, а п’яте розкручування – одинадцятому, оскільки ті ж самі FS-гайки до впливу низької температури піддавалися випробуванням на вимірювання стопорного моменту протягом п’яти циклів закручування-відкручування, а потім були закручені шостий раз і поміщені в термокамеру. За результатами вимірювань визначена відповідність значень стопорного моменту припустимому діапазону відповідно до ISO 2320 для FS-гайок класу міцності 10 (результаті подібні до результатів, наведених у табл. 6).

FS-гайки «b», які були від впливом низької температури та випробувані на відповідність стопорного моменту, також були випробувані навантаженням відповіднодо ISO 2320.

На другому етапі випробувань FS-гайки контролювалися в умовах руху поїзда під час ресурсних пробігових випробувань візків моделі 18-9855 універсального вантажного вагона моделі 12-9853. Випробуванням були піддані такі типи гайок, які належать до конструкції візка:

− FS M 20 DIN 980/ISO 7042-10-Zn8;

− FS M 20 DIN EN 1664-10-Zn8;

− FS M 24 DIN 980/ISO 7042-10-Zn8.

Метою цього етапу випробування було перевірити надійність кріплення деталей візка FS-гайками в умовах вібронавантажень під час руху поїзда. Завдання випробувань було спрямовано на оцінку цілісності різьбових з’єднань
з FS-гайками та збереження належних властивостей стопорного моменту.

Випробування були виконані відповідно до розробленої АТ »НВЦ »Вагони» програми та методики ресурсних пробігових випробувань візків моделей 18-9855.

Випробування виконувались на експериментальному залізничному полігоні на станції Щербинка Московської залізниці, включенням вагона, на якому виконувались випробування, до складу вантажного поїзда. Поїзд мав вагу близько 9 тисяч тонн і рухався під час випробувань з середньою швидкістю 70 км/год. Вагон, який проходив випробування, був навантажений до максимального навантаження (25 тс від однієї колісної пари на колію).

Огляд різьбових з’єднань з FS-гайками було виконано перед початком випробувань. Проміжні огляди були виконані після 24 тисяч км та 53 тисяч км пробігу вагона. Підсумковий огляд був виконаний після 85 тисяч км пробігу, що відповідало еквівалентному пробігу 255 тисяч км з урахуванням так званого коефіцієнта форсування – 3, призначеного для експериментального полігону на станції Щербинка.

Під час огляду різьбових з’єднань
з FS-гайками виконувались такі дії:

 візуально визначалась цілісність з’єднань;

 визначалось, чи є послаблення FS-гайок;

 визначався момент затягування FS-гайки.

Третій етап випробування – це нагляд та контроль FS-гайок в умовах підконтрольної експлуатації всіх вагонів, побудованих Тіхвінським вагонобудівним заводом (Росія) на мережі залізниць ширини колії 1 520 мм з 2012 року.

Найбільший пробіг, якого досягли вагони першого випуску Тіхвінського вагонобудівного заводу, станом на 1 червня 2016 року склав більше ніж 400 тисяч км. Варто зазначити, що більшість вагонів інтенсивно експлуатуються в умовах залізниць Сибіру і Далекого Сходу.

Відповідно до програм та методик підконтрольної експлуатації візків моделей 18-9810 та 18-9855, розроблених АТ «НВЦ «Вагони», у межах виконання планових комісійних оглядів візків на території вагоноремонтних підприємств оцінювався стан FS-гайок у різьбових з’єднаннях.

Станом на 1 червня 2016 року відбулося п’ять запланованих комісійних оглядів за весь час підконтрольної експлуатації з 2012 року. Під час оглядів оцінювалось послаблення FS-гайок шляхом заміру моменту затягування, присутність чи відсутність стопорного моменту, зверталася увага на присутність чи відсутність пошкоджень FS-гайок, зокрема, різьби.

Слід зазначити, що за весь зазначений період підконтрольної експлуатації під час планових оглядів відбулося шість циклів закручувань-відкручувань FS-гайок візків, що перевищує вимоги ISO 2320 по достатній кількості у п’ять циклів, при яких повинні зберігатися стопорні властивості стопорної гайки.

Крім того, в експлуатації разом із регулярними оглядами рухомого складу на території пунктів технічного обслуговування вантажних вагонів, додатково до програми підконтрольної експлуатації, представниками виробника вагонів здійснюються випадкові періодичні обстеження FS-гайок. При цьому перевіряється збереження моменту затягування та оцінюється зовнішній стан різьбових з’єднань
з FS-гайками.

Результати

На першому етапі випробувань

1. Результати візуального контролю зовнішнього вигляду FS-гайок (покриття, наявність маркування), вимірювання геометричних розмірів і контролю різьби наведені в табл. 3−5. Результати показали, що дефекти на всіх зразках FS-гайок відсутні, покриття рівномірне, маркування є та чітко читається, всі розміри знаходяться у відповідних межах, а різьба відповідає калібру.

2. Результати вимірювань стопорного моменту за допомогою моментного ключа показали, що стопорні моменти всіх випробовуваних FS-гайок були в межах згідно з ISO 2320, зокрема, як при п’ятому відкручуванні при кімнатній температурі, такі і при п’ятнадцятому відкручуванні після впливу на різьбові з’єднання низької температури –60 °С. Результати вимірювання стопорних моментів моментним ключем зведені в табл. 6.

3. Результати автоматичних вимірювань стопорного моменту FS-гайок згідно з ISO 2320, показали, що стопорні моменти всіх випробовуваних FS-гайок були у відповідних межах згідно з ISO 2320 як при першому, так і при п’ятому відкручуванні до впливу на них низької температури –60 °С, а також після впливу низької температури при сьомому та одинадцятому відкручуванні.

4. Результати випробувань навантаженням згідно з ISO 2320 (для FS-гайок М20 – до 259,7 кН, для FS-гайок M24 – до 374,2 кН) як до впливу низької температури –60 °С, так і після впливу низької температури показали, що
у всіх випробовуваних FS-гайках деформації різьби на сталося.

На другому етапі випробувань

У результаті оцінювання фактичного стану різьбових з’єднань з FS-гайками під час ресурсних пробігових випробувань візків моделі 18-9855 на експериментальному полігоні (станція Щербинка Московської залізниці):

 дефекти різьбових з’єднань з FS-гайками були відсутні;

 послаблення кріплень з FS-гайками були відсутні;

 прогалини між FS-гайками і поверхнями, до яких вони прилягають, були відсутні;

 моменти затягування FS-гайок відповідали конструкторській документації на візки (всього було виконано від час випробувань чотири цикли закручувань-відкручувань FS-гайок, втрат стопорних властивостей не було).

На третьому етапі випробувань

За ввесь час підконтрольної експлуатації вантажних вагонів з візками моделей 18-9810 та 18-9855 на мережі залізниць ширини колії 1 520 мм (з 2012 року пробіг вагонів першого випуску склав в червні 2016 року більш ніж 400 тисяч км) до різьбових з’єднань з FS-гайками зауважень не було, що підтверджено актами комісійних оглядів вагонів.

За час проведення планових оглядках відбулося шість циклів закручувань-відкручувань FS-гайок візків, що перебільшує вимоги ISO 2320 по достатній кількості у п’ять циклів, при яких повинні зберігатися стопорні властивості стопорної гайки.

Наукова новизна та практична
значимість

Розроблений комплекс програм і методик вдосконалено виконанням додаткових випробувань після впливу на різьбові з’єднання з FS-гайками низьких температур, а також контрольними операціями оцінки стану різьбових з’єднань з FS-гайками в умовах підконтрольної експлуатації рухомого складу, що повною мірою дозволяє підтвердити надійність використання FS-гайок на рухомому складі залізниць ширини колії 1 520 мм.

Застосування FS-гайок дозволяє відмовитись від використання додаткових елементів у різьбових з’єднаннях рухомого складу ширини колії 1 520 мм, які використовуються як запобіжник послабленню з’єднання при вібрації, зокрема корончаті гайки, пружні шайби, стопорні шайби, зубчаті шайби, запобіжні пластини, одноразові скріплення, контргайки тощо, щоб гарантувати технічні вимоги до інноваційного залізничного рухомого складу. Також сучасні виробничі технології FS-гайок забезпечують тривалу їх роботу в умовах забрудненості, вологості, перепадів температури та інших несприятливих факторів.

Висновки

Виконаний комплекc випробувань FS-гайок та наведені результати повною мірою свідчать про те, що суцільнометалеві самостопорні FS-гайки відповідають міжнародним стандартам, підтверджують надійність в експлуатації на рухомому складі залізниць ширини колії 1 520 мм, зокрема під час експлуатації зберігається стопорний момент та момент затягування у різьбових з’єднаннях на необресорених частинах та на обресорених частинах візків вантажних вагонів в умовах вібронавантажень при багаторазовому використанні FS-гайок. Слід зазначити, що вимоги ISO 2320 по достатній кількості у п’ять циклів, при яких повинні зберігатися стопорні властивості стопорної гайки, перевищені, що свідчить про високий резерв конструкції FS-гайки зберігати основну властивість – стопорний момент.

На підставі висновків за результатами випробувань FS-гайки можуть бути рекомендовані для заміщення таких елементів, як корончаті гайки з шплінтами, звичайні гайки з додатковими елементами (пружні шайби, стопорні шайби, зубчаті шайби, запобіжні пластини, контргайки) одноразові скріплення тощо на існуючому рухомому складі, а також для використання на новому сучасному рухомому складі залізничного транспорту.
