Вступ

Збільшення швидкостей руху поїздів є одним із напрямків розвитку залізничного транспорту України [7, 9, 10]. Вирішення таких задач вимагає не тільки відповідних технічних засобів, а й методично-розрахункових. Багато моделей та методик, що використовуються для аналізу напружено-деформованого стану залізничної колії, базуються на допущеннях і гіпотезах адекватних тільки для певних рівнів швидкості руху. Так межі застосовування має припущення щодо тотожності статичного і динамічного прогину колії (гіпотеза Н. П. Петрова), припущення щодо миттєвого залучення до взаємодії всіх шарів підрейкової основи тощо. При достатньо високих швидкостях руху виникають ефекти, для опису яких потрібно враховувати динаміку прогину рейкової колії.

В сучасних наукових дослідженнях неодноразово наводились практичні приклади виникнення динамічних ефектів роботи залізничної колії, які виходять за межі статичних розрахункових схем. Особливо актуальними такі питання є на ділянках, де швидкість руху поїздів наближається до швидкостей розповсюдження хвиль в шарах підрейкової основи.

Так, на ділянці залізниці, що проходить по набережній Стілтон у Великобританії, фіксувалась різка зміна прогинів колії на швидкостях 180 км/год. Пояснення знайшли у наявності під баластом м’яких ґрунтів, а саме торфу та мулистої глини [21].

У Голландії на ділянці між Амстердамом і Утрехтом виконувались тести з вимірювання швидкостей розповсюдження хвиль в ґрунті для можливості проходження французького поїзда TGV зі швидкостями більше 160 км/год на ділянках з насипами, що складалися із слабких ґрунтів [21].

На південно-заході Швеції на ділянці Гетеборг–Мальме швидкість швидкісного поїзда X2000 була обмежена до 160 км/год через хвильові явища в ґрунті [18].

Питання щодо появи запізнювання прогину рейки при високих швидкостях руху порушувалися в роботі австрійських авторів [1], де, окрім теоретичних міркувань, показані результати експериментальних підтверджень відповідних ефектів на дослідних ділянках біля Відня при швидкостях руху більше 230 км/год.

Ті чи інші засоби врахування динаміки прогину залізничної колії зустрічаються при вирішенні різноманітних задач. Як правило, вони носять характер корегування вже існуючих методів розрахунку. Наприклад, в роботі [15] наводиться розгорнутий аналіз розповсюдження напружень в баласті з урахуванням динамічних явищ через коефіцієнти, також роботу баласту досліджено в роботі [13]. В роботах [12, 16] розглянуто використання георешіток для збільшення модуля пружності підрейкової основи і зменшення вібрацій. В роботі [20] запропоновано моделювання розповсюдження хвиль в ґрунті залізничної колії в комп’ютерній системі PLAXIS (finite element method). В роботах [17, 19] розглянуто вібрації в ґрунті та стійкість насипу залежно від профілю земляного полотна. В роботі [11] обґрунтовано розрахункову методику визначення критичних значень хвиль Релея для залізничної колії.

Аналіз вказаних вище та інших досліджень показав, що важливим фактором при вирішенні поставлених питань є динамічна рівновага системи саме для відокремленого простору підрейкової основи, який вступив у взаємодію на дану мить часу. Адекватним інструментом для цього може бути застосування хвильової теорії розповсюдження напружень.

Мета

Метою цієї роботи є створення математичного опису основних принципів хвильової моделі розповсюдження напружень в залізничній колії, який може бути використаний як основа для практичних розробок відповідних розрахункових систем.

Методика

Модель напружено-деформованого стану залізничної колії на основі хвильової теорії розповсюдження напружень полягає в поєднанні рівнянь геометрії обрису частини простору системи, що залучена до взаємодії на дану мить часу, і рівнянь динамічної рівноваги її деформації.

Для отримання первинних загальних положень рівнянь розповсюдження напружень в товщі матеріалу приймемо низку положень: розглядається тривимірний простір у декартовій системі координат; сила до об’єкта прикладається в точці, яка співпадає з початком координат; напрямок дії сили співпадає з віссю «y», а поверхня об’єкта, на якій розташована точка прикладання сили, лежить в площині «xz»; простору, який вступив у взаємодію з силою на мить , відповідає множина точок, обмежена поверхнею – фронт хвилі, яку можна описати рівняннями еліпсоїда, рис. 1.

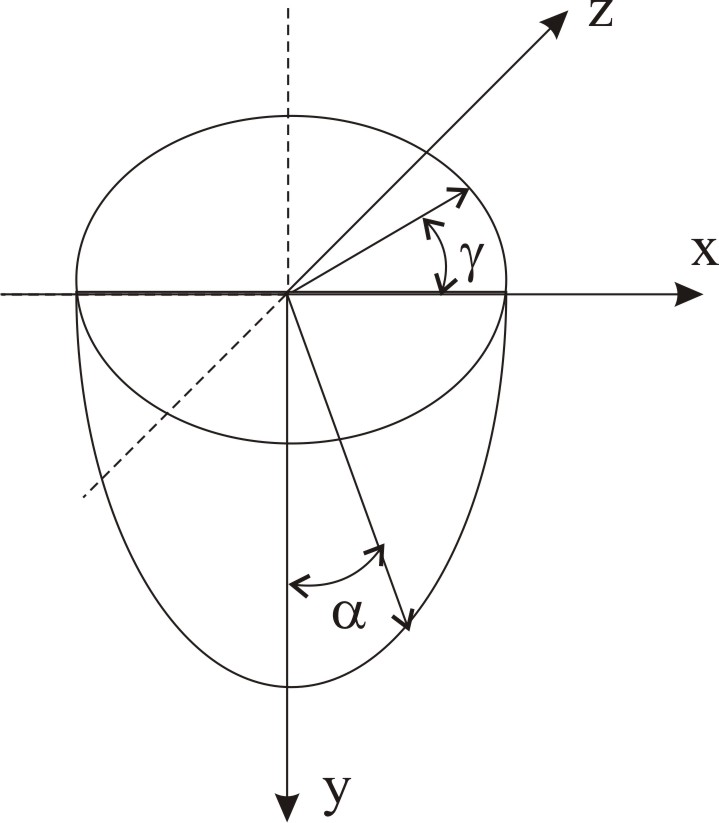

Рис. 1. Поверхня фронту хвилі
у прийнятій системі координат

Fig. 1. The surface of the wave front
in the adopted coordinate system

Тоді положення точок, які належать поверхні еліпсоїду, будуть підпорядковані рівнянню

(1)

де , – поперечна та поздовжня швидкість розповсюдження хвилі відповідно.

Швидкості розповсюдження хвиль в речовині є параметрами, які залежать від її фізичних характеристик і можуть бути визначені за формулами

, (2)

де – модуль пружності Юнга; – коефіцієнт Пуассона; – щільність речовини.

Геометричне положення точок еліпсоїда будемо знаходити у векторному вигляді, рис. 2. Довжина вектора за напрямком з формули (1) буде визначатися як

(3)

де – швидкість розповсюдження хвилі за напрямком

(4)

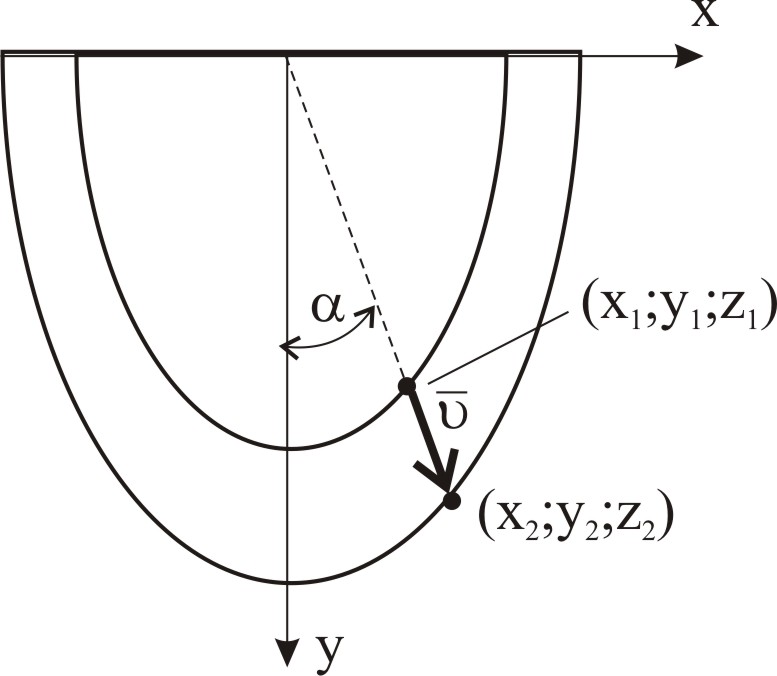

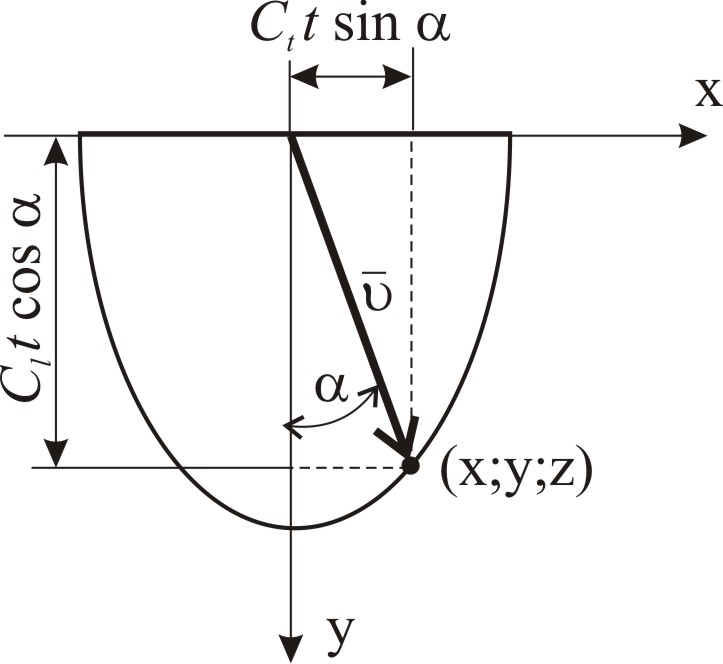

Рис. 2. Вектор для визначення геометричного місця точки на поверхні еліпсу

Fig. 2. The vector for determining the point locus
on the surface of the ellipse

Векторний підхід можна застосовувати при визначені положення поверхні еліпсоїда для моменту часу відносно попереднього кроку розрахунку для часу , рис. 3.

Рис. 3. Вектор розширення еліпсоїда на кроці

Fig. 3. Vector of ellipsoid expansion on step

Тоді вектор буде визначати розширення еліпсоїда у заданому напрямку : , а координати кінця вектору будуть підпорядковані виразу

(5)

Для загального випадку, коли точка прикладання і напрямок дії сили може бути вільним, для кожної точки виконується перетворення координат з урахуванням зміщення та повороту системи виміру.

Приклад еліпсоїдної поверхні, побудованої за викладеною методикою, для одного кроку розрахунку показано на рис. 4 (для візуального сприйняття задано великі значення часового та кутових кроків розрахунку).

Рис. 4. Приклад побудови поверхні еліпсоїда

Fig. 4. Example of the ellipsoid surface construction

Визначимо рівняння динамічної рівноваги напруженого стану об’єкту. Для спрощення викладок розглянемо розрахунок напружень в одномірній системі координат – в стержні, як в об’єкті найпростішої форми. Крім того, така форма дає змогу розглядати тільки поздовжнє розповсюдження пружної хвилі, вважаючи, що у тонкому стержні поперечною складовою можна нехтувати. За основу взята методика описана Г. Кольським [5].

На протязі стержня визначимо елемент елементарної довжини , рис. 5.

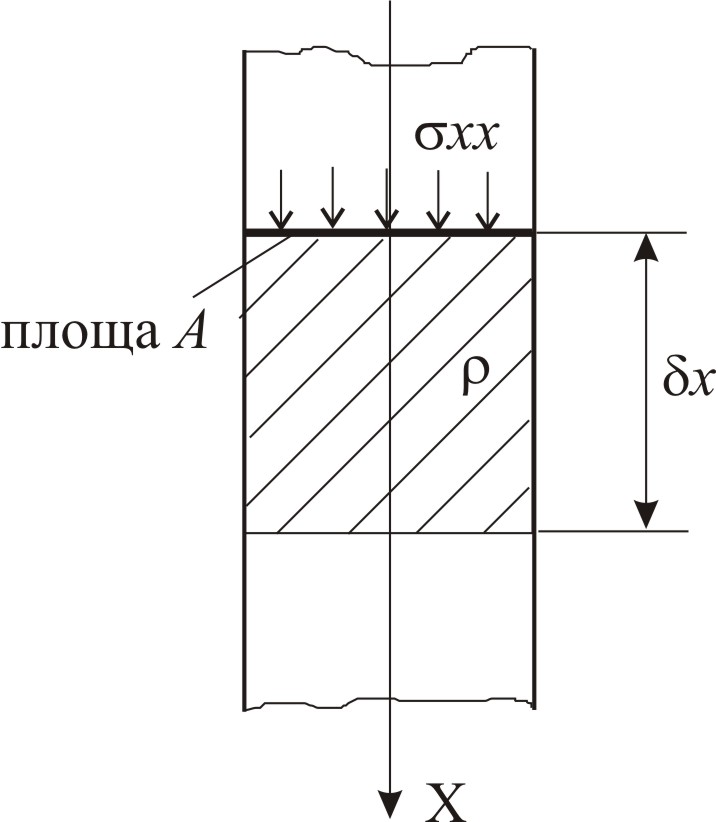

Рис. 5. Розрахунковий елемент по довжині стержня

Fig. 5. Calculable element at grip length

Вирішення задачі базується на використанні законів теорії пружності [8]. На стінку елемента діють рівномірно розподілені напруження . Стінка має площу . Тоді напруження, які виникнуть на протилежній стінці елемента при проходженні по ньому пружній хвилі

. (6)

де – зміна напружень по довжині елементу.

Відповідно до другого закону Ньютона, виразивши масу через об’єм і щільність, можна записати рівняння

. (7)

де – абсолютна деформація елемента.

Після вилучення із сторін рівняння однакових величин формула (7) прийме вид

. (8)

Напруження можна виразити через модуль пружності

. (9)

де – відносна деформація елемента.

Підставивши формулу (9) до формули (8), отримаємо рівняння розповсюдження хвиль повздовж стержня

. (10)

Таким чином, формули (1−5) дають геометрію розповсюдження хвилі напружень, яка відокремлює простір, що приймає участь у взаємодії з прикладеною силою, а формули (6−10) встановлюють динамічну рівновагу даного процесу.

Результати

Для розрахунків напружень в тілі вільного обрису розглянемо рух хвилі с кроком . На кожному кроці будемо мати еліпсоїдну поверхню – фронт хвилі відповідно до поздовжньої і поперечної швидкостей руху з урахуванням геометричної форми об’єкта

, (11)

де – множина точок, які належать даному об’єкту.

Порушення умови (11) при розв’язанні рівнянь (5) буде показувати перехід хвилі до наступного об’єкту (або вихід у повітря), що буде потребувати зміни характеристик розповсюдження у відповідності до фізичних властивостей нового об’єкту.

Будемо поділяти об’єкт на сегменти обмежені еліпсоїдними поверхнями суміжних кроків руху хвилі. Перехід від одної еліпсоїдної поверхні до наступної відбувається через множину векторів.

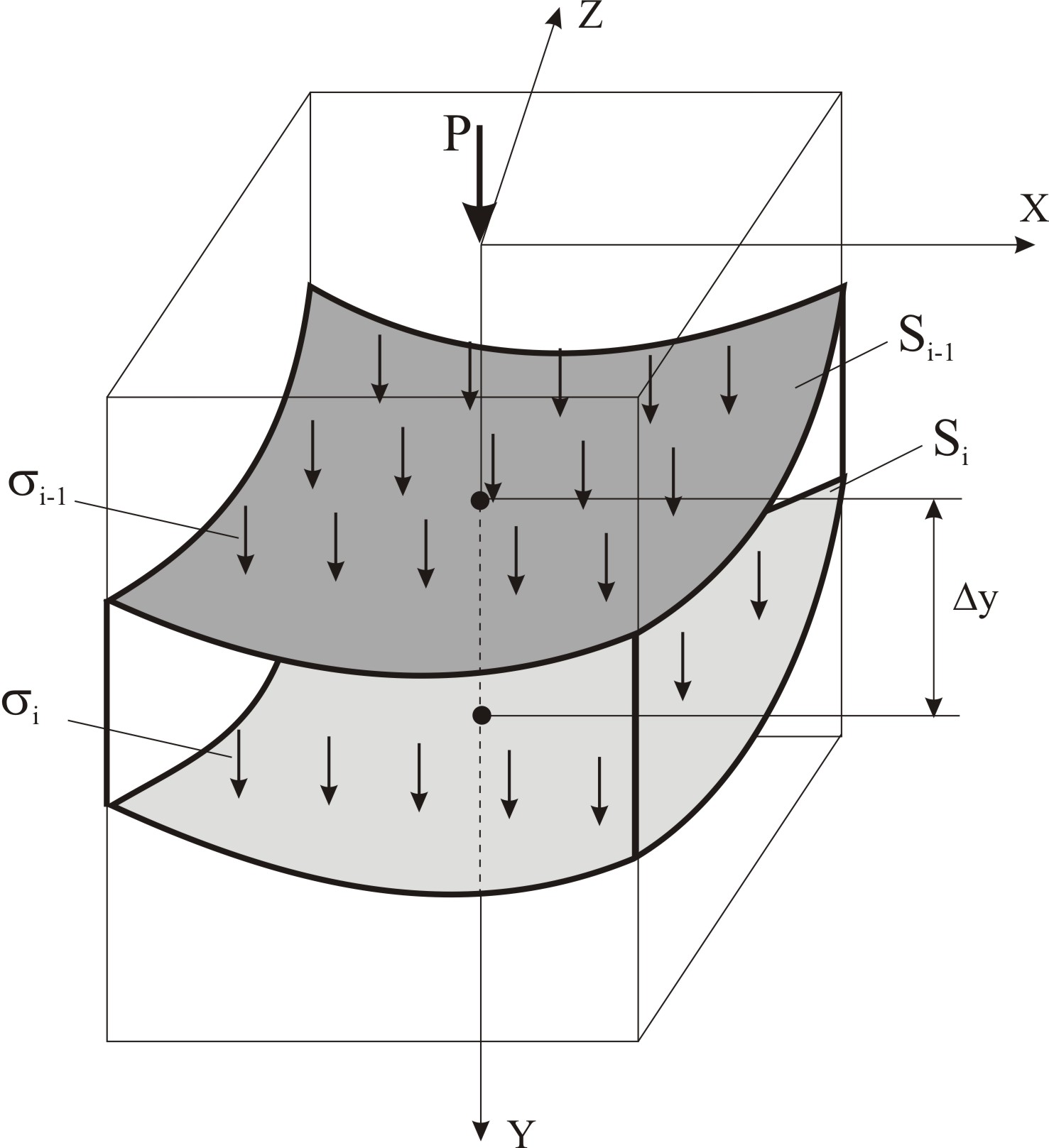

Розглянемо -й сегмент, обмежений двома сферичними поверхнями, рис. 6. Введемо низку позначень: , – напруження, що діють на попередню і наступну стінку сегменту; і –площа попередньої і наступної стінки сегменту відповідно; – амплітуда коливань часток речовину об’єкту в межах сегменту; – маса сегменту, визначається виходячи з об’єму, обмеженого сферами, і щільності речовини; – відстань між стінками сегменту по осі дії сили.

Рис. 6. Поділення об’єкту на сегменти,
як простори між суміжними обрисами фронтів хвилі

Fig. 6. Object segmenting as the spaces
between adjacent outlines of the wave fronts

Такі показники як маса, площі, відстані визначаються виходячи з геометрії розповсюдження хвиль, тому будемо вважати їх відомими. Тоді аналогічно до формули (7)

. (12)

Ця формула показує, що різниця потенціалів напружень на суміжних стінках сегменту урівноважується коливаннями маси часток речовини з прискоренням.

Напруження, що входять у формулу (12) не є постійними по всій площі стінки (на відміну від стержня на рис. 5), а тому потрібно визначити закон розподілу напружень по поверхні еліпсоїда. В різних секторах еліпсоїда будуть виникати різні напруження. Під напруженнями будемо мати на увазі такі, що діють за напрямком по горизонтальній площадці,

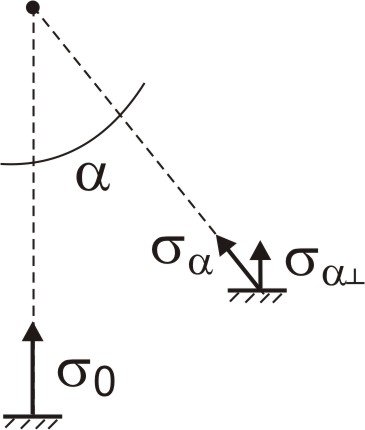

рис. 7. Поодиноким випадком є напруження , напрямок яких співпадає з напрямком дії прикладеного навантаження.

Рис. 7. Напруження, які діють за напрямком
по горизонтальній площадці

Fig. 7. Stresses acting in the direction
on the horizontal platform

Для подальших дій потрібно мати функцію приведення напружень для будь-якого місця сегменту до напружень, які співпадають з напрямком дії сили (), рис. 8.

Рис. 8. Визначення функції розподілу напружень
по обрису еліпсоїда

Fig. 8. Determination of the stress distribution function on the ellipsoid outlines

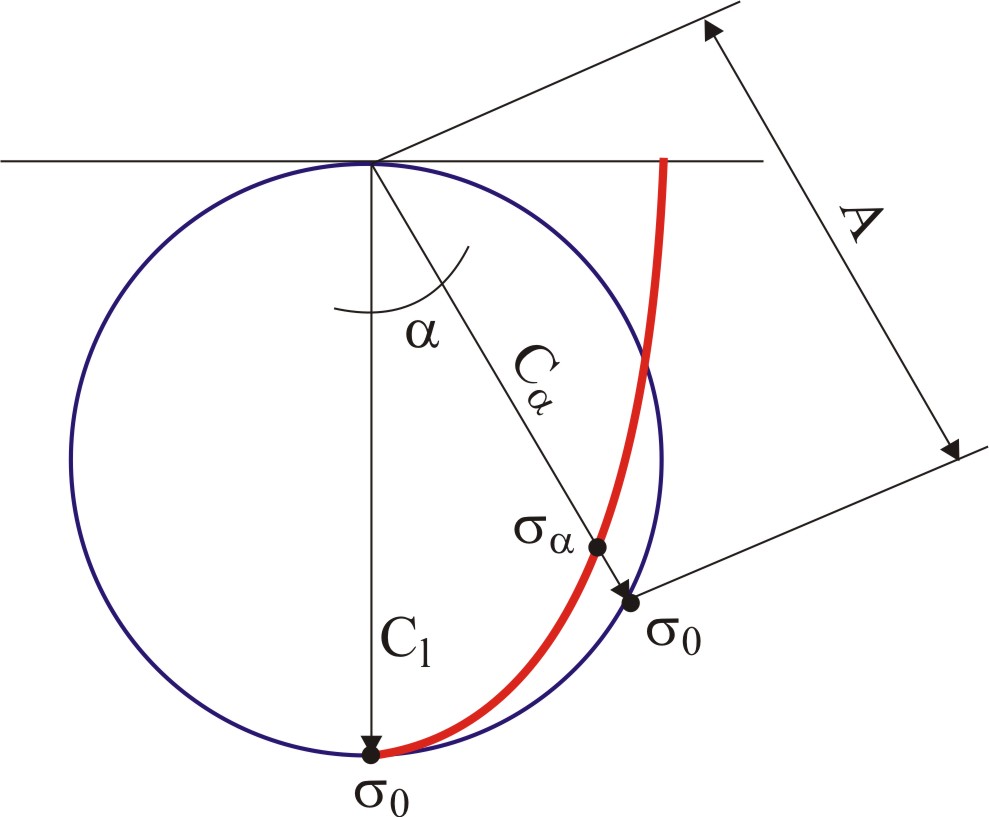

Виходячи з положень вирішення задачі Буссинеску [8] , відповідно до рис. 8 можна записати

. (13)

де – допоміжний коефіцієнт пропорційності.

Поєднавши вирази (13), можна отримати залежність

, (14)

яка (при постійних значеннях швидкостей розповсюдження) не залежить від параметра часу.

Виразимо швидкість за одним напрямком через іншу

. (15)

Тоді, виходячи з (2)

. (16)

В остаточному вигляді формулу (14) можна записати у вигляді

, (17)

де

. (18)

Таким чином, функцію розподілу напружень по поверхні еліпсу отримано у вигляді рівняння (17), а її чисельні значення залежать тільки від виду речовини (через коефіцієнт Пуассона).

Визначаючи напруження, крім їх значень, необхідно чітко вказувати напрямок дії і положення площадки (для напружень в точці –умовної), по якій вони діють. Для більшості задач напружено-деформованого стану залізничної колії, коли йде мова про напруження на якійсь глибині, маються на увазі нормальні напруження, що діють по горизонтальній площадці. Тому для подальших обчислень необхідно навести співвідношення між різними видами напружень.

При виконанні практичних розрахунків простір кожного сегменту буде поділено на окремі елементи відповідно до кутових кроків (див. вираз (5)). Кожен елемент буде визначатися як простір, обмежений чотирма суміжними векторами. За геометрією векторів визначаються такі параметри елементу як кут нахилу, площа стінки, на яку діють напруження, об’єм тощо.

Розглянемо напруження, що діють в елементі сегменту на умовній площадці, перпендикулярній до напрямку , рис. 9.

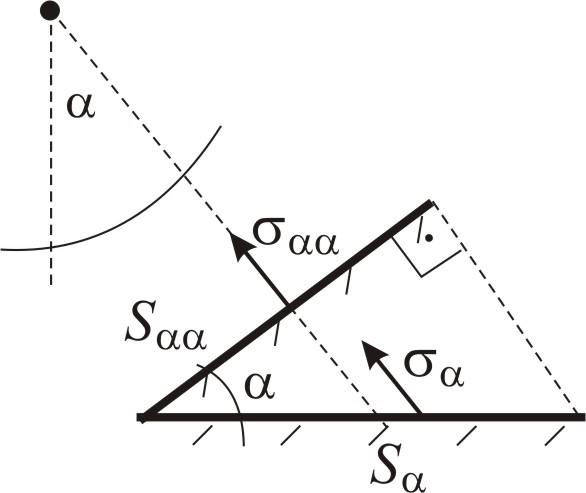

Рис. 9. Напруження, які діють за напрямком
по різним площадкам

Fig. 9. Stresses acting in the direction
on different platforms

Виходячи із збереження потенціалу дії напружень

, (19)

де , , – напруження і площини, показані на рис. 9.

Тоді, враховуючи, що , маємо

, (20)

Розташування елементів в сегменті відбувається по обрису двовісного еліпсу, тому, на відміну від розташування по колу (див. рис. 8), площадка , розташована під кутом до площадки не є перпендикулярною до напрямку . Потрібна для розрахунків площадка, яка б була перпендикулярна до напрямку , буде повернута відносно горизонтального положення на кут , рис. 10.

Рис. 10. Співвідношення потенціалів в елементі
на площадках різного розташування

Fig. 10. Potential correlation in the element
on the platforms of different locations

Співвідношення між площами площадок
(з рис. 10)

. (21)

Використовуючи наведені співвідношення і формулу (17) можна записати

, (22)

де – повні напруження за напрямком , які діють на стінку, повернуту на кут відносно горизонтального положення. Саме потенціал цих напружень у вигляді проекції на вертикальну вісь можна розглядати як реакцію, що урівноважує дію прикладеною сили.

Тоді загальний потенціал по еліпсоїдній поверхні, що входить до формули (12), можна записати у вигляді

, (23)

Динамічну рівновагу простору, який деформується між суміжними обрисами фронтів хвилі, описує рівняння (12). Потенціал по поверхні сегменту буде визначатися як сума потенціалів по кожному елементу, направлених на компенсацію дії прикладеною сили, рис. 11.

Рис. 11. Дія напружень на окремий сегмент сферичного елементу

Fig. 11. Effects of stress on separate segment
of the spherical element

Тоді поєднання формул (12) і (23) дає основне рівняння динамічної рівноваги сегменту

, (24)

де – врахування дисипації речовини, в даному випадку цей параметр унеможливлює виникнення швидких деформацій (течі речовини).

Для об’єкта в цілому складається система з рівнянь (24), кількість рівнянь буде відповідати кількості сегментів, на які поділяється об’єкт. З кожним кроком додається ще одна поверхня і одне рівняння.

Результатом розв’язання такої системи рівнянь будуть значення напружень для кожного сегменту об’єкту (системи об’єктів) на розрахункову мить часу. Це дає можливість, використовуючи встановлені вище залежності, визначити необхідні характеристики напружено-деформованого стану.

Вертикальні (нормальні) напруження, що діють по горизонтальній площадці (див. рис. 7)

, (25)

Вертикальна абсолютна деформація

, (26)

де – висота сегменту за напрямком (див. рис. 11).

Наведена методика описує коливання стискання-розтягування і призначена для опису роботи об’єктів підрейкової основи (шпали, баласт, земляне полотно тощо). Рейка має незначні розміри поперечного перетину у порівнянні з довжиною і опирається на основу, що має суттєво меншу жорсткість у порівнянні з її власною. Такий випадок більш адекватно будуть описувати повздовжні коливання вигину балки.

За основу візьмемо методику опису коливань балки при проходженні повздовжньої хвилі [5].

Розрахункова сема показана на рис. 12 для елементу балки довжиною . Балка вигинається під дією згинаючого моменту , який змінюється по її довжині. Згинаючий момент повинен урівноважуватися поперечною силою , яка теж змінюється по довжині балки.

Рівняння руху балки по осі «y» буде мати вигляд

, (27)

де – площа поперечного перетину; – переміщення.

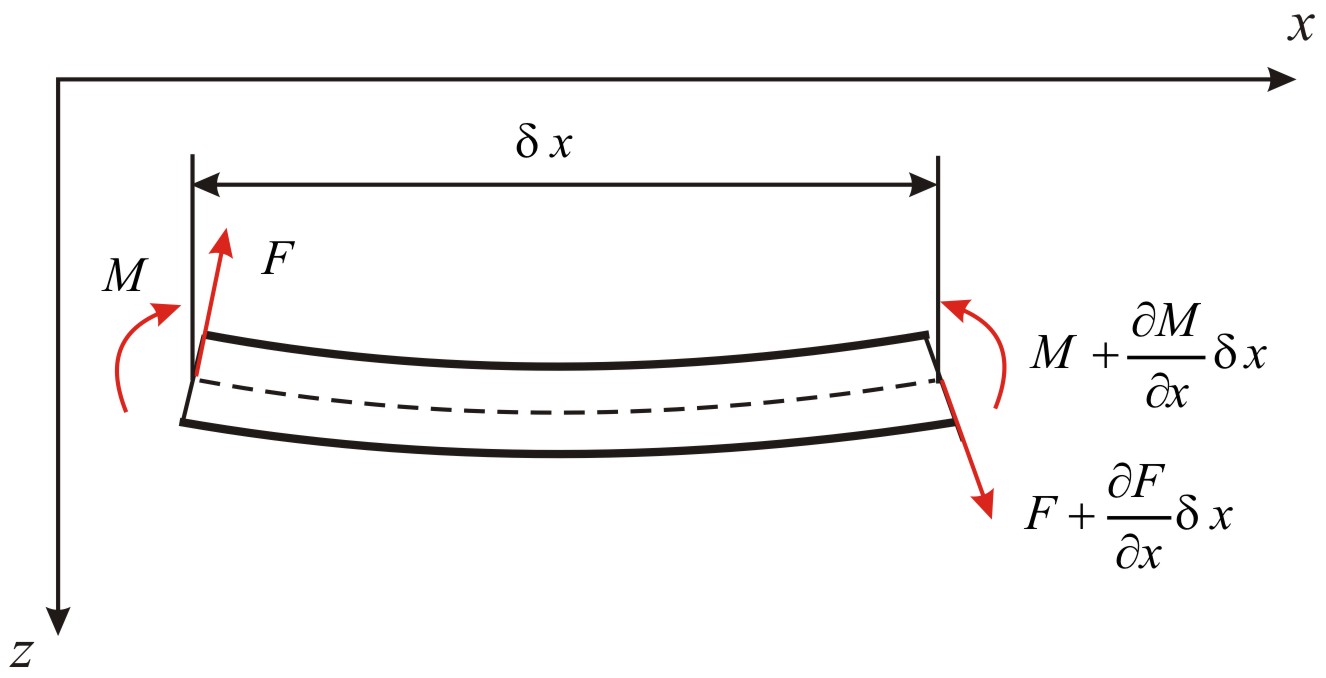

Рис. 12. Розрахункова схема вигину елементу балки

Fig. 12. Calculation scheme of beam element bending

Приймемо умову, що

, (28)

Тоді рівняння рівноваги моментів відносно середини елементу балки буде мати вигляд

, (29)

після скорочень

, (30)

Приймемо наступні умови

, (31)

де – радіус кривизни нейтральної осі (класично балка представлена як сукупність паралельних волокон, вище за нейтральну вісь вони розтягуються, а нижче – стискаються); – жорсткість балки.

Перетворимо (28), використовуючи (31)

, (32)

Виходячи з (27) і (32),

, (33)

Якщо врахувати, що балка знаходиться у просторі, який має модуль пружності (рейка спирається на пружну основу) [3], рівняння (32) прийме вигляд

. (34)

Рішення цього диференційного рівняння будемо шукати у вигляді

. (35)

Тоді функції і повинні задовольняти умовам

. (36)

Функція відображає статичний прогин балки по довжині і її рішення для рейки відомо [2, 4]

, (37)

де – коефіцієнт відносної жорсткості;

, (38)

Тоді, виходячи з (36),

(39)

Коефіцієнти і можуть бути визначені виходячи з граничних умов, які, у тому числі, повинні враховувати дисперсію коливань по довжині балки [5]. Для практичних розрахунків розв’язання рівняння (35) будемо шукати із умови взаємного прогину рейки (), яка опирається на опори, і прогину підрейкової основи в місцях опор () від сил, що передаються на ці опори від рейки ()

. (40)

Прогин підрейкової основи визначається як сума деформацій сегментів всіх шарів за відповідними координатами, визначені за розв’я-занням системи рівнянь (24).

Отримані рівняння і залежності було покладено в основу при створенні комп’ютерної програми для розрахунків за хвильовою моделлю розповсюдження напружень в залізничній колії, яка була використана для вирішення низки задач [6, 14].

Наукова новизна та практична
значимість

Набули подальший розвиток задачі моделювання взаємодії колії і рухомого складу, зокрема з урахуванням динамічного прогину підрейкової основи.

Вперше представлені основи математичного опису хвильової моделі розповсюдження напружень в залізничній колії, які можуть бути використані для виконання практичних розрахунків.

Запропоновані теоретичні обґрунтування процесів, що мають місце при сприйнятті навантаження елементами залізничної колії при високих швидкостях руху.

Отриманні дані можуть бути використані для обґрунтування конструкції колії або встановлення відповідних значень допустимих швидкостей для впровадження руху з високими швидкостями.

Висновки

При високих швидкостях руху, які наближаються до швидкостей розповсюдження хвиль в шарах підрейкової основи, виникають динамічні ефекти, які не можуть бути описані існуючими розрахунковими методами основаними на ототожнені динамічного і статичного прогину.

Для моделювання динаміки роботи рейкової колії важливим фактором є врахування обсягів речовини шарів підрейкової основи, які беруть участь у взаємодії на дану мить. Адекватним інструментом для вирішення цієї задачі є представлення процесу розповсюдження напружень як рух хвиль.

Тоді поєднанні рівнянь геометрії обрису частини простору системи, що залучена до взаємодії на дану мить часу, і рівнянь динамічної рівноваги її деформації дає змогу створення моделі напружено-деформованого стану залізничної колії на основі хвильової теорії розповсюдження напружень.
