Вступ

Для збільшення транзиту вантажів територією України через міжнародні транспортні коридори відповідно до [11] необхідно виконати аналіз бар’єрних місць інфраструктури, що можуть стати стримувальним фактором для транспортування транзитних вантажів. До таких місць, в першу чергу, можна віднести ділянки, які не відповідають нормативам утримання та експлуатації або конструктивно
не дозволяють реалізувати великі швидкості руху, наприклад, стрілочні переводи та з’їзди, які вони утворюють.

Під час реконструкції з’їздів для підвищення швидкостей та безпеки руху, відразу з’явиться проблема, пов’язана з тим, що при улаштуванні нормального з’їзду з міжколійною відстанню до 5,3 м вкласти два захрестовинні блоки стрілочних переводів без порушень схеми розкладки стандартних брусів, що входять
в комплект, неможливо. Останні бруси захрестовинних блоків суміжних стрілочних переводів заважають один одному.

Як один з варіантів вирішення цієї проблеми, пропонується замінити необхідні бруси на симетрично вкорочені. Оскільки відсутні будь-які дані стосовно роботи несиметрично вкорочених брусів, було вирішено виконати експериментальні дослідження щодо визначення роботи таких брусів і в подальшому на основі отриманих даних запроектувати симетрично вкорочені…

Мета

Метою цієї роботи є отримання експериментальним та теоретичним шляхом показників напружено-деформованого стану для елементів верхньої будови колії в межах з’єднувальної частини стрілочного з’їзду при наявності геометричних нерівностей та вкорочених несиметричних брусів і порівняння отриманих значень з рекомендованими та допустимими значеннями.

Методика

Під час вибору дослідного з’їзду для виконання випробувань враховувалось таке:

− проекти стрілочних переводів, які утворюють з’їзд (проект 1 740);

− тип верхньої будови з’єднувальної колії (рейки Р65, шпали і бруси залізобетонні, щебеневий баласт, типове проміжне скріплення КБ);

− відсутність понаднормативного зносу рейок в з’єднувальній частині з’їзду і низька забрудненість баласту;

− міжколійна відстань до 5,3 м;

− встановлені швидкості руху вантажних поїздів на боковий напрямок стрілочного переводу V_б = 40 км/год без обмеження;

− можливість надання «вікон» і їх тривалість;

− можливість підключення вимірювальної апаратури до мережі енергопостачання.

Експериментальні дослідження виконувались в межах колій незагального користування ТОВ з ІІ «Трансінвестсервіс».

Як дослідний був обраний з’їзд в парній горловині парку А між паралельними коліями, що утворений стрілочними переводами №№ 1214 (рис. 1) типу Р65 марки 1/11; підрейкова основа – залізобетонні бруси; баласт щебеневий, товщина 25–30 см; міжколійна відстань в межах з’їзду – 5,3 м. При цьому враховувалось, що в межах обраної ділянки знаходиться необхідний набір і розташування стандартних вкорочених залізобетонних брусів.

Для встановлення фактичного стану з’єднувальної частини стрілочного з’їзду були виконані натурні вимірювання відповідно до [6] та з врахування пропозицій [1, 16]. Розмітка точок для вимірювання ординат виконувалась через кожні 2,5 м, починаючи від переднього вильоту хрестовини для обох рейкових ниток (точки 1–13 – для правої нитки, точки 14–26 – для лівої нитки). Графіки зміни виміряних ординат графічно наведені на рис. 2−3. Як бачимо з графіків, в з’єднувальній частині з’їзду має місце горизонтальна нерівність між точками 6–9 по правій та відповідно 21–16 по лівій рейковій нитці.

В межах дослідної ділянки були також виконані вимірювання ширини колії та положення однієї нитки відносно іншої за рівнем.
Середнє значення ширини колії складає мм. В перерізах, де були виконані виміри, ширина колії та положення за рівнем знаходились в межах допусків. Вплив укладених типових вкорочених залізобетонних брусів на ширину колії в їх зоні не спостерігається.

Рис. 1. Схема дослідного з’їзду

Fig. 1. The experimental crossover scheme

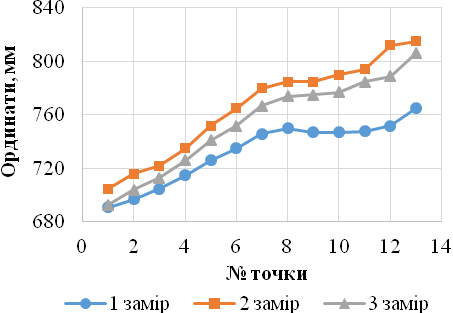

Рис. 2. Графік виміряних ординат в межах дослідного з’їзду для правої нитки Fig. 2. The schedule of the measured coordinates within experimental crossovers for the right rail	Рис. 3. Графік виміряних ординат в межах дослідного з’їзду для лівої нитки Fig. 3. The schedule of the measured coordinates within experimental crossovers for the left rail

Під час оцінки стану з’їзду паралельно були виконані вимірювання основних геометричних параметрів стрілочних переводів. Доцільність виконання таких вимірювань пояснюється необхідністю врахування впливу стану стрілочних переводів на умови взаємодії. Місця контрольних вимірів наведені на рис. 4.

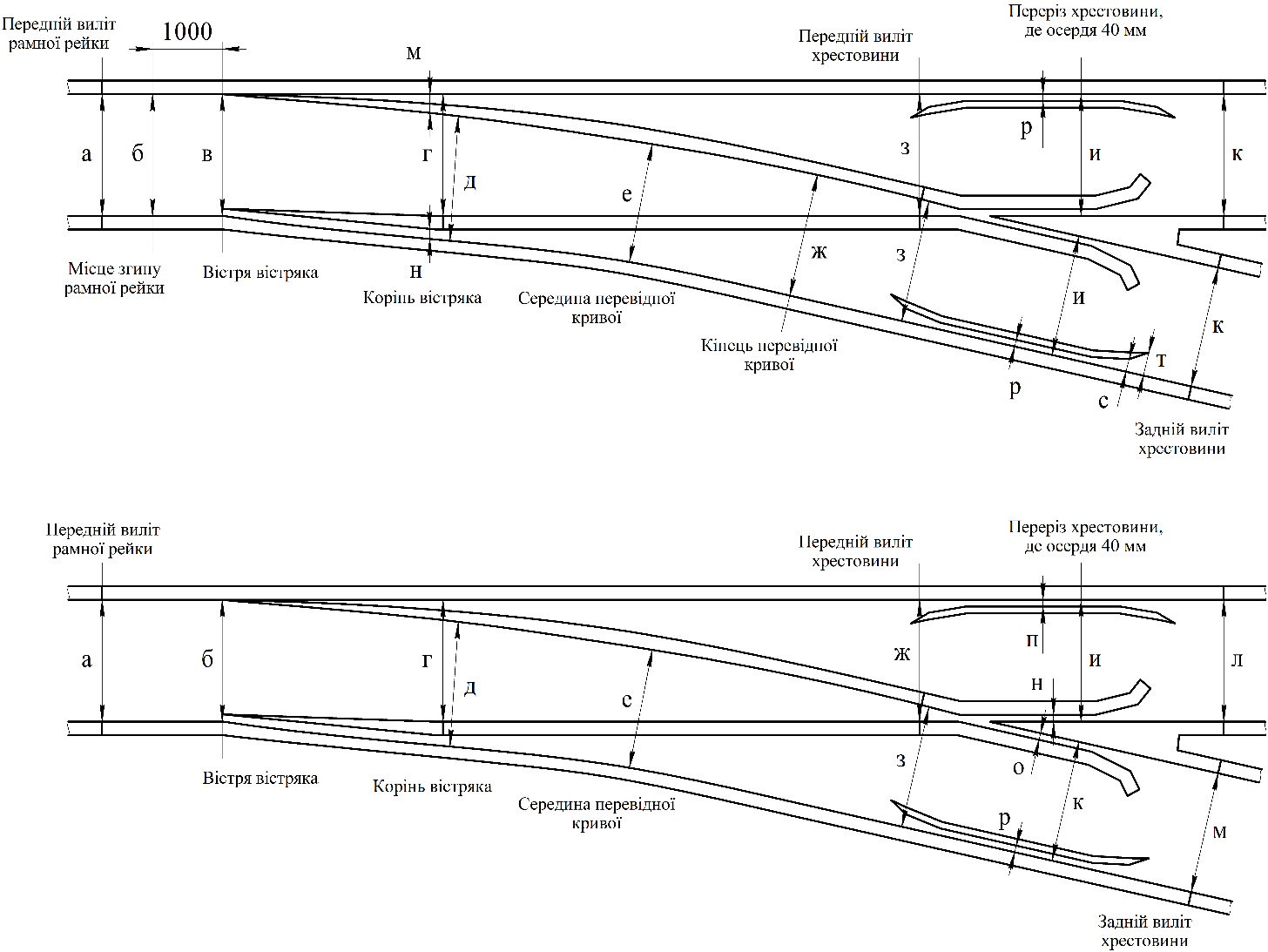

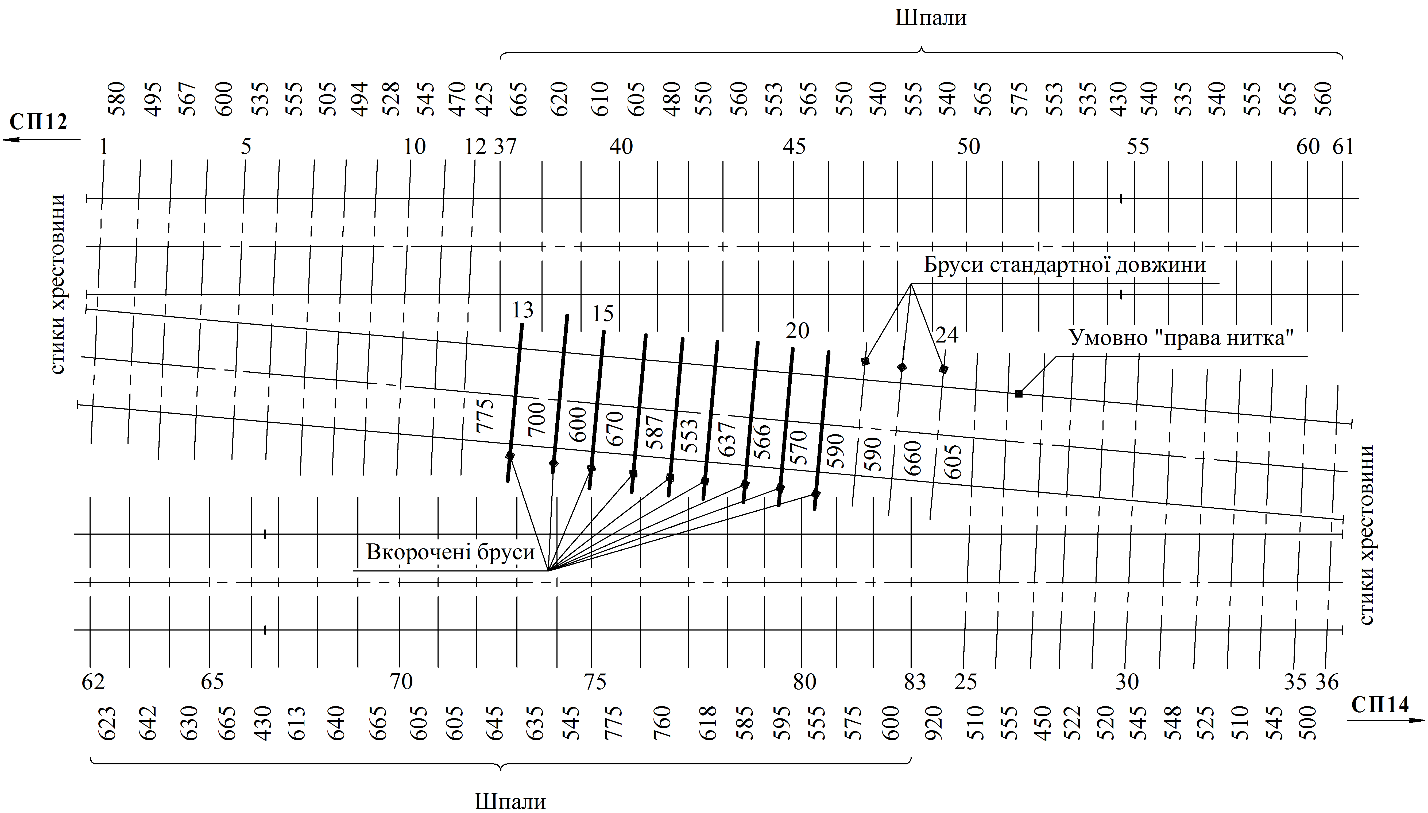

Рис. 4. Місця контрольних вимірів ширини колії та жолобів на стрілочних переводах,
які входять до складу з’їзду

Fig. 4. The places of the gauge control measurements and chutes
on turnouts that are a part of crossovers

Результати вимірювання фактичного стану стрілочних переводів № 12 та 14 наведені в табл. 1 та 2. Параметри, що були отримані під час вимірювань, знаходяться в межах норм та допусків відповідно до [4]. Аналіз результатів свідчить про задовільний стан стрілочних переводів і, відповідно, про відсутність суттєвого впливу на умови проходження дослідного поїзда вздовж з’єднувальної частини стрілочного з’їзду.

Для досліджень взаємодії колії та рухомого складу на дослідній ділянці були встановлені прилади (рис. 5), які фіксують різні фізичні процеси. Прилади встановлені по обох рейкових нитках, що дозволяють одночасно вимірювати як горизонтальний, так і вертикальний вплив рухомого складу на рейки та бруси.

Таблиця 1

Результати вимірювання ширини колії та положення за рівнем стрілочних переводів

Table 1

The measurement results of the gauge and level position of the turnouts

Місце вимірювання			Позначення на схемі	Шаблон, мм		Рівень, мм
								СП №12	СП №14	СП №12	СП №14
Передній виліт рамної рейки			а					1 533	1 529	+7	−1
Вістря вістряка			б	1 535	1 532	−4	+6
Корінь вістряка	по прямому		г	1 526	1 527	+4	+6
	по боковому		д	1 526	1 532	+3	+3
Середина перевідної кривої			е	1 533	1 534	+5	+1
Хрестовина	передній виліт	по прямому	ж	1 520	1 548	−1	+2
		по боковому	з	1 525	1 526	+2	0
	переріз 40 мм	по прямому	и	1 519	1 519	+11	+2
		по боковому	к	1 516	1 517	−2	−5
	задній виліт	по прямому	л	1 523	1 522	+4	0
		по боковому	м	1 520	1 520	+3	−5

Таблиця 2

Результати вимірювання жолобів на стрілочних переводах

Table 2

The measurement results of the gutters on the turnouts

Місце вимірювання			Позначення на схемі	Жолоб, мм
								СП №12	СП №14
Хрестовина	переріз 40 мм	по прямому	н					45,2	45,5
		по боковому	о	47,0	46,5
Контррейка	в прямій частині	по прямому	п	45,4	44,5
		по боковому	р	44,8	45,2

В межах дослідної ділянки вкладені несиметрично вкорочені бруси в різні сторони відносно осі колії (див. рис. 1). Є група з трьох брусів довжиною 2,5 м, у яких вкорочена частина знаходиться по одній стороні. Цим пояснюється знаходження більшої кількості вимірювальних приладів саме в цій зоні на дослідній ділянці.

Напруження в кромках підошви рейок є одним з основних показників оцінки впливу на колію рухомого складу, як головний критерій міцності колії, а отже, і безпеки руху по колії
з різною конструкцією верхньої будови. Нормована величина цих напружень (240 МПа) визначає допустимі швидкості руху [3, 8].

Перерізи, в яких вимірювались напруження в кромках підошви рейок, показані на схемі встановлення вимірювальних приладів (див. рис. 5).

Місця наклеювання тензорезисторів вибирались таким чином, щоб напруження
в підошві рейки були виміряні по обидві сторони стандартного вкороченого бруса, адже площа спирання кожного кінця різна, відповідно,
і напруження повинні відрізнятися.

Вимірювання вертикальних сил, що пере­даються від коліс рухомого складу на рейки, виконувалось в перерізах, які наведено на рис. 5. Значення були отримані за допомогою тензометричних датчиків базою 20 мм і опором 200 Ом, що наклеювалися вертикально в зоні нейтральної осі по обидві сторони шийки рейки
і паралельно включалися в спільну роботу.

Тарування приладів для вимірювання вертикальних сил виконувалось на основі стандартної методики шляхом пропускання дослідного поїзда зі швидкості 5 км/год .

Для визначення бокових сил, що діють на колію від рухомого складу, прилади розташовувалися групами. Значення напружень у зовнішніх і внутрішніх кромках підошви рейки здійснюються за допомогою тензо­метричних датчиків, аналогічних при вимірюванні вертикальних сил. Датчики розміщуються практично біля самої кромки підошви по її нижній поверхні [8]. У тих поперечних перерізах рейок, де розміщувалися датчики для вимірювання кромкових напружень, розташовувались аналогічні по зовнішній грані головки рейок (рис. 6).

Пружні деформації брусів під час експериментальних досліджень на дослідній ділянці вимірювалися за допомогою електропрогиномірів системи ЦНИИ МПС шляхом визначення вертикальних прогинів в підрейковій зоні
і осям несиметрично вкорочених брусів від впливу всіх осей дослідного поїзда. Місця,
в яких вимірювались вертикальні деформації брусів, показані на схемі встановлення вимірювальних приладів (рис. 7).

Для виконання затвердженої програми та методики експериментальних досліджень впливу рухомого складу на колію з вкороченими залізобетонними брусами в межах стрілочного з’їзду, був сформований спеціальний дослідний поїзд.

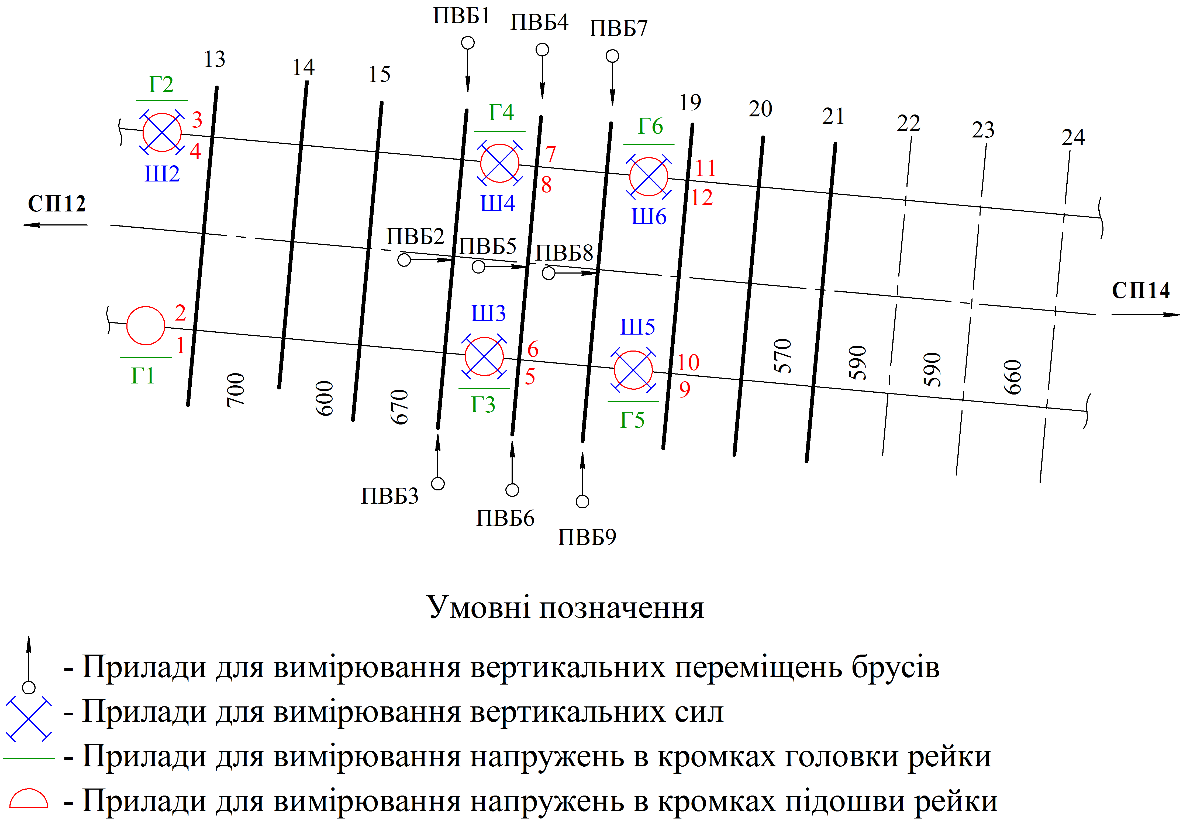

Рис. 5. Розміщення вимірювальних приладів на ділянці

Fig. 5. Placement of the measurement devices on the research site

Умовні позначення: − прилади для вимірювання вертикальних переміщень брусів; − прилади для вимірювання вертикальних сил; − прилади для вимірювання напружень в кромках головки рейки; − прилади для вимірювання напружень в кромках підошви рейки

Рис. 6. Схема вимірювання напружень в кромках підошви і зовнішній кромці головки рейки:
1 – нейтральна вісь; 2 – горизонтальна вісь, що проходить через центр обертання

Fig. 6. The measuring stresses scheme in the edges of the sole and the outer edge of the railhead:
1 – the neutral axis; 2 – the horizontal axis passing through the center of rotation

Рис. 7. Схема встановлення прогиномірів
вздовж несиметрично вкороченого залізобетонного бруса

Fig. 7. The installation scheme of deflectometer
along the asymmetric shortened concrete beam

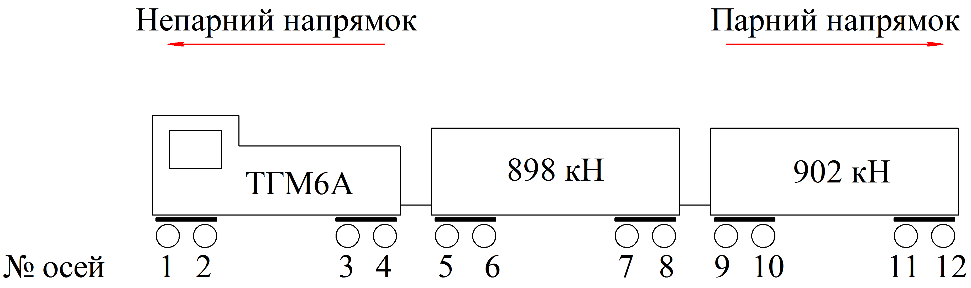

Схема дослідного поїзда наведена на рис. 8. Поїзд було сформовано з маневрового тепловоза ТГМ6А та двох навантажених чотиривісних напіввагонів на візках 18-100. Заїзди виконувались під час «вікна» у маневровій роботі човником (туди і назад) зі швидкостями до 40 км/год.

Рис. 8. Дослідний поїзд

Fig. 8. The experimental train

Перед початком випробувань рівномірно навантажені щебенем напіввагони були попередньо зважені і складений відповідний протокол. Вага першого напіввагона склала 898 кН, другого напіввагона – 902 кН.

Кількість заїздів дослідного поїзда, які були реалізовані під час експериментальних досліджень, наведені в табл. 3.

Таблиця 3

Кількість заїздів дослідного поїзда по ділянці

Table 3

The number of arrivals of the experimental
train on the site

Швидкість, км/год	Кількість заїздів
5	5
15	15
25	16
40	15

Результати

В результаті статистичної обробки експериментальних даних були отримані середні (), максимально ймовірні () і максимально спостережені в дослідах () значення напружень в кромках підошви рейки. Результати наведені в табл. 4.

Систематизація і групування дослідних даних під час статистичної обробки щодо визначення напружень в кромках підошви рейки виконувались окремо по осях, які набігають на рейки (1+3 вісь для маневрового локомотива ТГМ6А, 5+7+9+11 вісь для вантажних вагонів), і задніх осях (2+4 вісь та 6+8+10+12 вісь відповідно) при непарному русі і відповідною зміною нумерації при парному русі.

Показання вимірювальних приладів по кожній кромці підошви рейки вздовж колії об’єднувались в окремі групи і розглядались під час обробки.

Напруження в кромках підошви рейки від впливу коліс дослідного поїзда визначались для лівої і правої рейкової нитки окремо в кожному конкретному випадку.

Також під час попереднього аналізу результатів розглядались експериментальні дані окремо для кожної осі маневрового локомотива ТГМ6А і навантажених напіввагонів при об’єднані датчиків по одній стороні рейки. Але істотної зміни у перерозподілі напружень в кромках підошви рейок при такому групуванні даних не спостерігалось. Тому було вирішено в подальшому залишити групування даних саме по осях, які набігають, і задніх осях.

Найбільші значення максимально спостережених напружень в кромках підошви рейок склали:

− по правій рейковій нитці – 148,78 МПа;

− по лівій рейковій нитці – 135,92 МПа.

Аналіз даних табл. 4 засвідчив, що, як і слід було очікувати, найбільші значення напружень по зовнішніх кромках підошви рейок мали місце від впливу коліс, що набігають на рейку.

Як показав аналіз, з вкороченої сторони бруса (права рейкова нитка) напруження несуттєво більші ніж аналогічні для невкороченої частини. У всіх випадках напруження в кромках підошви рейок суттєво менше ніж допустимі 240 МПа.

Статистична обробка експериментальних даних також дала змогу отримати середні (), максимально ймовірні () та максимально спостережені () значення вертикальних сил, що передаються на рейки від коліс екіпажів під час руху з різними швидкостями
(табл. 5).

При реалізації швидкостей руху дослідного поїзда до 40 км/год середні значення вертикальних динамічних сил становили:

− по правій рейковій нитці – 117,14 кН;

− по лівій рейковій нитці – 117,76 кН.

Найбільші значення максимально спостережених вертикальних сил склали:

− по правій рейковій нитці – 152,80 кН;

− по лівій рейковій нитці – 157,73 кН.

При цьому максимально ймовірні значення відповідно склали:

− по правій рейковій нитці – 153,93 кН;

− по лівій рейковій нитці – 167,03 кН.

Аналогічний характер зміни вертикальних сил спостерігається як і при визначенні напружень: в переважній більшості випадків найбільші значення спостерігаються під осями, що набігають на рейки.

У всіх випадках динамічні вертикальні сили не перевищували допустимі 210 кН [8].

Таблиця 4

Середні (), максимально ймовірні () і максимально спостережені () значення напружень
в кромках підошви рейки, МПа

Table 4

Medium (), probable maximum () and the maximum observed () stresses in the edges
of the rail flange, MPa

Рухомий склад			ТГМ6А				Напіввагон
Рейкова нитка			Ліва		Права		Ліва		Права
Вісь			1	2	1	2	1	2	1	2
Швидкість руху, км/год	5		82,41	76,89	87,6	68,61	76,2	68,38	70,76	59,09
			129,54	140,86	163,6	93,05	137,45	123,59	112,71	78,1
			109,63	124,39	148,78	96,24	123,02	104,91	124,95	74,71
	15		76,18	70,89	83,28	67,42	71,84	61,27	67,57	56,35
			128,14	135,42	154,36	96,67	136,29	118,86	111,21	73,86
			128,33	127,25	138,31	99,61	127,15	117,31	125,95	76,46
	25		71,71	68,88	78,61	68,16	67,49	56,98	67,73	55,14
			120,19	135,58	147,66	113,74	124,67	110,73	115,77	77,73
			112,09	127,54	143,6	146,49	119,87	115,24	125,15	79,68
	40		77,15	65,83	80,22	69,47	69,18	58,94	66,76	60,18
			137,75	129,09	141,93	112,77	121,61	111,23	111,3	86,85
			132,07	128,73	135,92	108,8	113,86	113,18	118,17	95,43

Примітка: цифрою 1 позначені осі, які набігають на рейку, цифрою 2 – задні осі

Таблиця 5

Середні (), максимально ймовірні () і максимально спостережені () значення
вертикальних сил, кН

Table 5

Medium (), probable maximum () and the maximum observed () value of the vertical forces, kN

Рухомий склад			ТГМ6А				Напіввагон
Рейкова нитка			Ліва		Права		Ліва		Права
Вісь			1	2	1	2	1	2	1	2
Швидкість руху, км/год	5		107,54	110,27	117,14	109,48	116,91	117,76	109,03	105,9
			141,15	132,49	153,93	128,26	167,03	167,22	124,73	120,15
			131,11	124,55	150,16	120,47	131,37	130,49	122,06	116,69
	15		105,38	104,3	111,63	107,97	116,3	114,5	105,03	100,34
			137,28	128,99	145,34	129,67	138,77	132,39	122,77	118,94
			129,86	127,28	143,6	152,8	134,27	128,01	121,03	121,13
	25		103,28	106,07	109,47	105,94	116,25	112,04	104,85	99,73
			138,17	132,7	143,79	134,27	136,82	128,2	128,44	117,13
			135,32	129,55	137,76	147,42	138,79	128,41	127,94	119,86
	40		105,19	99,72	110,16	110,8	115,82	111,21	103,51	105,56
			132,47	116,87	141,97	152,8	152,62	135,94	124,01	129,37
			127,53	112,94	143,09	133,9	157,73	138,01	125,08	131,93

Для визначення величин горизонтальних поперечних (бокових) сил використовувався триточковий метод, який був розроблений О. П. Єршковим. Цей метод широко застосовується під час випробувань рухомого складу щодо визначення його впливу на колію та стрілочні переводи [7, 9]. На сьогодні існують і інші методи визначення бокових сил [15], але в межах держав СНД широкого застосувується саме метод Шлюмпфа [2, 5, 12]. Як показали досліджен­ня, наведені в [13], розходження між вимі­рюваннями бокових сил на суцільнокатаному диску колеса і цими двома методами не перевищує 10 кН, що забезпечує достатню збіжність результатів (від 1 до 20 % для методу трьох точок, та від 3 до 18 % для методу Шлюмпфа). В цій роботі для зменшення матеріальних витрат на обладнан­ня дослідної ділянки застосовується метод Єршкова.

Найбільші значення максимально спостережених бокових сил склали:

− по правій рейковій нитці – 68,02 кН;

− по лівій рейковій нитці – 73,45 кН.

Більш докладно результати визначення бокових сил наведені в табл. 6.

У всіх випадках бокові сили не перевищували допустимі 120 кН [8].

Під час обробки експериментальних даних було вирішено визначити вплив горизонтальної нерівності, яка знаходиться між 15 та 21 брусами (див. рис. 5) на величину бокових сил вздовж дослідної ділянки. Для цього отримані значення бокових сил групувались окремо для кожного перерізу колії (переріз 1, 2, 3),
а об’єднання осей залишилось без змін (осі, що набігають, та задні).

Таблиця 6

Середні (), максимально ймовірні () і максимально спостережені () значення
бокових сил від осей, які набігають на рейки, кН

Table 6

Medium (), probable maximum () and the maximum observed () value
of the lateral forces from axes that impinging to the rail, kN

Рухомий склад			ТГМ6А		Напіввагон
Рейкова нитка			Ліва	Права	Ліва	Права
Швидкість руху, км/год	5		40,07	44,63	41,54	38,16
			74,1	72,71	73,57	50,45
			61,37	68,02	66,03	48,37
	15		38,38	43,62	39,83	37,93
			72,75	66,36	73,29	51,11
			67,88	63,39	73,45	49,61
	25		37,72	42,96	38,88	38,5
			70,31	63,13	69,85	53,19
			65,79	62,53	64,61	50,56
	40		35,64	40,32	38,63	38,25
			73,32	53,23	67,84	51,78
			58,15	56,96	63,91	49,35

Характер зміни бокових сил по лівій рейковій нитці наведено на рис. 9.

Рис. 9. Значення бокових сил вздовж ділянки
для лівої рейкової нитки

Fig. 9. The value of lateral forces along a section
of railway track for the left rail

Якісний аналіз бокових сил свідчить про розділення ділянки умовно на три зони:

− зростання бокових сил;

− досягнення максимального значення;

− зменшення бокових сил.

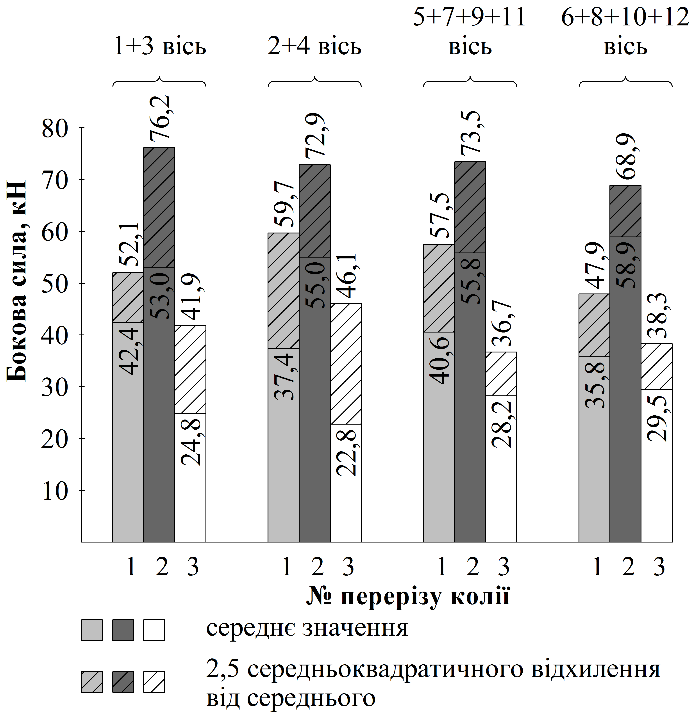

В перерізі 1 значення бокових сил більші ніж переріз 3, але менші ніж переріз 2. Це пояснюєть­ся наявністю в місці встановлення приладів найбільшої відстані між осями брусів (775 мм, див. рис. 1).

В перерізі 2 величини бокових сил найбільші, тому що прилади встановлені в зоні горизонтальної нерівності.

В перерізі 3 бокові сили (як середні, так і максимально ймовірні) мають найменші значення. В цьому випадку це можна пояснити зменшенням відстані між осями брусів на відміну від аналогічних брусів в перерізі 1.

Наукова новизна та практична
значимість

Вперше були виконані експериментальні дослідження в межах з’єднувальної частини стрілочного з’їзду при використанні несиметрично вкорочених залізобетонних брусів. Отримані результати можна використовувати для проектування симетрично вкорочених брусів, що дозволять, не порушуючи епюру розкладки, вкладати переводи у з’їзд з міжколійям до 5,3 м. Також на основі експериментальних значень різних показників напружено-деформованого стану можна апробувати математичні моделі взаємодії даної ділянки колії та рухомого складу, на основі яких в подальшому удосконалювати вкрай застарілі і досить вичерпні нормативи утримання з’їздів.

Висновки

1. Максимально ймовірні й максимально спостережні значення напружень, що вини­кають в кромках підошви рейок під час виконання досліджень, не перевищували 163 МПа для локомотива і 137 МПа для вагонів, що суттєво менше ніж допустимі 240 МПа.

2. Середні значення вертикальних сил, які виникають від дії коліс локомотива і вагонів, становить 117 та 118 кН відповідно, макси­мально ймовірні – 153 та 167 кН, максимально спостережні – 150 та 158 кН. При цьому у всіх випадках отримані значення динамічних верти­кальних сил менші ніж допустимі 210 кН.

3. Середні значення бокових сил під осями, які набігають на рейку, зі збільшенням швидкості майже не змінюються і знаходяться в межах 35−40 кН для локомотива та 38−41 кН для вагонів. Максимально ймовірні та мак­симально спостережні значення бокових сил не перевищують 74 кН та 73 кН відповідно при допустимих 120 кН.

4. Якісно і кількісно проаналізовано вплив горизонтальної нерівності на величину бокових сил в межах дослідної ділянки.

Список використаних джерел

1. Арбузов, М. А. Оценка состояния стрелочных съездов в плане / М. А. Арбузов, А. М. Патласов, С. А. Токарев // Проектирование развития региональной сети железных дорог : сб. науч. тр. / М-во трансп. Рос. Федерации, Федер. агентство ж.-д. трансп., Дальневост. гос. ун-т путей сообщ. – Хабаровск, 2015. – Вып. 3. –
   С. 23–33.

2. Бехер, С. А. Использование быстродействующей тензометрии для контроля поверхности катания колес грузовых вагонов в движении / С. А. Бехер, Л. Н. Степанова, А. О. Коломеец // Подвижной состав XXI века: идеи, требования, проекты : тез. докл. VIII междунар. науч.-техн. конф. (3.07–7.07.2013) / Петербург. гос. ун-т путей сообщ. – Санкт-Петербург, 2013. – С. 25–26.

3. Даніленко, Е. І. Правила розрахунків залізничної колії на міцність і стійкість : ЦП–0117 / Е. І. Даніленко, В. В. Рибкін. – Київ : Транспорт України, 2005. – 119 с.

4. Інструкція з улаштування та утримання колії залізниць України : ЦП-0269 / Е. І. Даніленко, А. М. Орловський, М. Б. Курган [та ін.]. – Київ : Поліграфсервіс, 2012. – 465 с.

5. Кочетков, А. С. Разработка методики контроля дефектов поверхности катания железнодорожных колес в движении по показателям динамики их взаимодействия с рельсами : автореф. дис. … канд. техн. наук : 05.11.13 / Кочетков Антон Сергеевич ; Сиб. гос. ун-т путей сообщ. – Томск, 2011. – 23 с.

6. Методика контролю положення стрілочного з’їзду у плані : СТП 06-001:2015 / В. В. Рибкін, М. А. Арбузов, П. В. Панченко, С. О. Токарєв. – Київ : Держ. адмін. залізн. трансп. України, 2015. – 10 с.

7. Рибкін, В. В. Проведення випробувань з впливу на колію та стрілочні переводи рухомого складу нового покоління з осьовим навантаженням 25 т на вісь / В. В. Рибкін, В. Є. Савлук // Зб. наук. пр. УкрДАЗТ. – Харків, 2012. – Вип. 130. – С. 127–131.

8. Рухомий склад залізниць. Норми допустимого впливу на залізничну колію 1520 мм : ДСТУ 7571:2014. – [Чинний від 2014–02–12]. – Київ : Мінекономрозвитку України, 2014. – 33 с. – (Національний стандарт України).

9. Савлук, В. Е. Комплексные динамические и по воздействию на путь и стрелочные переводы испытания тепловоза 3ТЭ116У-001 / В. Е. Савлук, Е. А. Торопина // Проблеми та перспективи розвитку залізн. трансп. : тези доп. 74 міжнар. наук.-практ. конф. (15.05–16.05.2014) / М-во освіти та науки України, Дніпропетр. нац. ун-т залізн. трансп. ім. акад. В. Лазаряна. – Дніпропетровськ, 2014. – С. 274–275.

10. Сакало, В. И. Контактные задачи железнодорожного транспорта / В. И. Сакало, В. С. Коссов. – Москва : Машиностроение, 2004. – 496 с.

11. Стратегічний план розвитку залізничного транспорту на період до 2020 року [Електронний ресурс] : затв. наказом М-ва інфраструктури України від 21 груд. 2015 р.
    № 547. – Режим доступу: http://mtu.-gov.ua/files/Стратегія%20Наказ%20547.pdf. – Назва з екрана. – Перевірено : 30.08.2016.

12. Установление условий обращения вагонов с увеличенной осевой нагрузкой / Ю. С. Ромен, А. М. Орлова, М. С. Тихов, А. В. Заверталюк // Трансп. Рос. Федерации. – 2013. – № 3 (46). – С. 25–35.

13. Шафрановский, А. К. Непрерывная регистрация вертикальных и боковых сил взаимодействия колеса и рельса / А. К. Шафрановский // Тр. ВНИИЖТа. – Москва, 1965. – Вып. 308. – С. 1–95.

14. Abdullayev, S. The determination of admissible speed of locomotives on the railway tracks of the republic of Kazakhstan / S. Abdullayev, N. Tok-murzina, G. Bakyt // Transport problems. – 2016. – № 1 (11). – P. 61–68. doi: 10.20858/tp.2-016.11.1.6.

15. Reducing rail side wear on heavy-haul railway curves based on wheel-rail dynamic interaction / W. Zhai, J. Gao, P. Liu, K. Wang // Vehicle System Dynamics: Intern. J. of Vehicle Mechanics and Mobility. – 2014. – Vol. 52. – Iss. supl. –
    P. 440–454. doi: 10.1080/00423114.2014.906633.

16. Patlasov, O. M. The measurement methodology improvement of the horizontal irregularities in plan / O. M. Patlasov, S. O. Tokariev // Наука та прогрес транспорту. – 2015. – № 4 (58). – С. 121–131. doi: 10.15802/stp2015/49219.

М. А. Арбузов¹, А. М. патласов², С. А. ТОКАРЕВ^3*

¹Каф. «Путь и путевое хозяйство», Днепропетровский национальный университет железнодорожного транспорта
имени академика В. Лазаряна, ул. Лазаряна, 2, Днипро, Украина, 49010, тел./факс +38 (056) 373 15 42,
эл. почта 10max@ukr.net
²Каф. «Путь и путевое хозяйство», Днепропетровский национальный университет железнодорожного транспорта
имени академика В. Лазаряна, ул. Лазаряна, 2, Днипро, Украина, 49010, тел./факс +38 (056) 373 15 42,
эл. почта am_patlasov@ukr.net, ORCID 0000-0003-2081-5648
^3*Путеиспытательная отраслевая научно-исследовательская лаборатория, Днепропетровский национальный
университет железнодорожного транспорта имени академика В. Лазаряна, ул. Лазаряна, 2, Днипро, Украина, 49010, тел./факс +38 (056) 793 38 45, эл. почта tokarevsergeyaleks@yandex.ua, ORCID 0000-0002-2607-3123

ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ

ВЗАИМОДЕЙСТВИЯ пути и подвижного

состава В ПРЕДЕЛАХ съезда

Цель. В последнее время в сети железных дорог Украины все больше уделяют внимания случаям нарушения в содержании стрелочных съездов, которые могут привести к ухудшению условий безопасности движения поездов. Такие нарушения, как правило, появляются в результате неточностей при разбивке и укладке съезда, а также являются следствием действия подвижного состава и температурных сил. Появление геометрических неровностей может быть спровоцировано нарушением эпюры раскладки железобетонных брусьев в закрестовинной части съезда при междупутье менее 5,3 м. Поэтому в работе необходимо проанализировать влияние наличия отклонений от эпюры раскладки брусьев и геометрических неровностей на условия взаимодействия пути и подвижного состава, учитывая результаты экспериментальных исследований. Также нужно установить связь между напряженно-деформированным состоянием пути и наличием укороченных брусьев. Методика. Исследование влияния отклонений в эпюре раскладки брусьев и геометрических неровностей на условия взаимодействия пути и подвижного состава проводились путем проведения теоретических расчетов и испытаний. Для проведения экспериментальных исследований был выбран испытательный участок на путях необщего пользования ООО с ИИ «Трансинвестсервис», который отвечал необходимым условиям в рамках научно-исследовательской работы. Результаты. Получено распределение напряжений и сил, действующих на путь в зависимости от скорости движения опытного подвижного состава. Также получены данные о влиянии геометрических параметров бруса на его напряженно-деформированное состояние. Научная новизна. Авторами впервые была проведена оценка влияния подвижного состава (при наличии геометрических неровностей и несимметрично укороченных брусьев в пределах соединительной части стрелочного съезда) на напряженно-деформированное состояние верхнего строения пути (ВСП) в указанной зоне. Также было проведено сравнение результатов для участка с обычными брусьями и укороченными. Практическая значимость. На основе полученных экспериментальных данных было установлено, что при скоростях движения подвижного состава до 40 км/ч напряженно-деформированное состояние ВСП в закрестовинной части стрелочного съезда соответствует условиям прочности и устойчивости. Полученные результаты в дальнейшем можно применить для апробации математических моделей и теоретических исследований по разработке нормативов содержания стрелочного съезда. Уровень полученных вертикальных, боковых сил и напряжений практически не зависит от наличия укороченной части брусьев, которые уложены в съезд.

Ключевые слова: стрелочный съезд; несимметричные брусья; экспериментальные исследования; напряжение; вертикальные и боковые силы

M. A. Arbuzov¹, O. M. PATLASOV², S. O. TOKARIeV^3*

¹Dep. «Railway Track and Track Facilities», Dnipropetrovsk National University of Railway Transport named after
Academician V. Lazaryan, Lazaryan St., 2, Dnipro, Ukraine, 49010, tel. +38 (056) 373 15 42, е-mail 10max@ukr.net
²Dep. «Railway Track and Track Facilities», Dnipro National University of Railway Transport named after
Academician V. Lazaryan, Lazaryan St., 2, Dnipropetrovsk, Ukraine, 49010, tel. +38 (056) 373 15 42,
е-mail am_patlasov@ukr.net, ORCID 0000-0003-2081-5648
^3*Track-test Branch Research Laboratory, Dnipropetrovsk National University of Railway Transport named after
Academician V. Lazaryan, Lazaryan St., 2, Dnipro, Ukraine, 49010, tel. +38 (056) 793 38 45,
е-mail tokarevsergeyaleks@yandex.ua, ORCID 0000-0002-2607-3123

Experimental InvestigationS of interaction

of track and rolling stock on crossovers

Purpose. Recently on the Ukrainian railways network more attention is paid to the cases of violations in the maintenance of crossovers, which may lead to deterioration of the train traffic safety conditions. As a rule, such violations occur as a result of inaccuracies during crossover pegging and laying, as well as are the consequence of impact of rolling stock and thermal forces. The appearance of geometrical irregularities can also be triggered by violation of the scheme of layout of concrete sleepers in the crossover turnout curve with intertrack spaces of less than 5.3 m. Therefore, we have decided to analyze the impact of the presence of deviations from the layout scheme of the sleepers and geometric irregularities on the conditions of track and rolling stock interaction based on the results of experimental investigations. It was also decided to establish a connection between the stress-strain states of the track and the presence of short sleepers. Methodology. The effect of deviations from the layout scheme of the sleepers and geometric irregularities on the interaction conditions of track and rolling stock was studied by means of theoretical calculations and experimental research. The experimental research covered the area on the non-public railway tracks that meets the required conditions for scientific and research work on the territory of «Transinvestservice» company. Findings. The distribution of stresses and forces acting on a railway track depending on speed movement of experienced rolling stock was obtained. In addition we obtained the data on the influence of the sleeper geometric parameters on its stress-strain state. Originality. For the first time the paper assessed the impact of rolling stock in the presence of geometrical irregularities and asymmetrically truncated sleepers within the crossover connection part on the stress-strain state of track in this zone. In addition, we compared the results for the area with common and shortened sleepers. Practical value. The obtained experimental data allowed determining that the stress-strain state of the track structure in the crossover turnout curve at rolling stock speeds of up to 40 km/h fulfills the conditions of strength and stability. These results can be used to test mathematical models and theoretical studies on the development of standards for the maintenance of crossovers. The level of the obtained vertical, lateral forces and stresses practically does not depend on the presence of the truncated part of the sleepers, which are stacked in crossovers.

Keywords: crossovers; unsymmetrical sleepers; experimental investigations; stresses; vertical and lateral forces

REFERENCES

1. Arbuzov M.A., Patlasov A.M., Tokariev S.A. Otsenka sostoyaniya strelochnykh sezdov v plane (The evaluation of crossovers in the plan). Sbornik nauchnykh trudov «Proyektirovaniye razvitiya regionalnoy seti zheleznykh dorog» [Proc. «Designing of the regional railway network development»], 2015, issue 3, pp. 23-33.

2. Bekher S.A., Stepanova L.N., Kolomeets A.O. Ispolzovaniye bystrodeystvuyushchey tenzometrii dlya kontrolya poverkhnosti kataniya koles gruzovykh vagonov v dvizhenii [Using of the fast-acting tensometry for the rolling wheels surface control of freight cars in motion]. Tezisy dokladov VIII mezhdunarodnoy nauchno-tekhnicheskoy konferentsii «Podvizhnoy sostav XXI veka: idei, trebovaniya, proekty (3.07-7.07.2013)» [Abstracts of the 8^th Int. Sci. and Technical Conf. «XXII Century Rolling Stock: Ideas, Requirements, Projects»]. Saint Petersburg, 2013, p. 25-26.

3. Danilenko E.I., Rybkin V. V. Pravyla rozrakhunkiv zaliznychnoi kolii na mitsnist i stiikist: TsP–0117 [Settlement rules of railway track for strength and stability]. Kyiv, Transport Ukrainy Publ., 2005. 119 p.

4. Danilenko E.I., Orlovskyi A.M., Kurhan M.B., Yakovliev V.O. Instruktsiia z ulashtuvannia ta utrymannia kolii zaliznyts Ukrainy: TsP-0269 [Instruction of the structure and maintenance of the railway track on Ukrainian railways]. Kyiv, Polihrafservis Publ., 2012. 465 p.

5. Kochetkov A.S. Razrabotka metodiki kontrolya defektov poverkhnosti kataniya zheleznodorozhnykh koles v dvizhenii po pokazatelyam dinamiki ikh vzaimodeystviya s relsami. Avtoreferat Diss. [The control method development of the rolling surface defects of railway wheel by assessment of their interaction dynamics with rails in the motion. Author’s abstract]. Tomsk, 2011. 23 p.

6. Rybkin V.V., Arbuzov M.A., Panchenko P.V., Tokariev S.O. Metodyka kontroliu polozhennia strilochnoho zizdu u plani: STP 06-001:2015 [The method of the position control of crossovers in plan]. Kyiv, Derzhavna administratsiia zaliznychnoho transportu Ukrainy Publ., 2015. 10 p.

7. Rybkin V.V., Savluk V.Ye. Provedennia vyprobuvan z vplyvu na koliiu ta strilochni perevody rukhomoho skladu novoho pokolinnia z osovym navantazhenniam 25 t na vis [Conducting tests on the effect on the railway track and turnouts new generation of rolling stock with an axial load of 25 t per axle]. Zbirnyk naukovykh prats Ukrainskoi derzhavnoi akademii zaliznychnoho transport [Proc. of Ukrainian State University of Railway Transport], 2012, issue 130, pp. 127-131.

8. Rukhomyi sklad zaliznyts. Normy dopustymoho vplyvu na zaliznychnu koliiu 1520 mm: DSTU 7571:2014 [Railway rolling stock. Permissible impact norms on the railway track of 1520 mm]. Kyiv, Minekonomrozvytku Ukrainy Publ., 2014. 33 p.

9. Savluk V.Ye., Toropina Ye.A. Kompleksnyye dinamicheskiye i po vozdeystviyu na put i strelochnyye perevody ispytaniya teplovoza 3TE116U-001 [Complex dynamic tests and effect on railway track and turnouts of the diesel locomotive 3TE116У-001]. Tezy dopovidei 74 mizhnarodnoi naukovo-praktychnoi konferentsii «Problemy ta perspektyvy rozvytku zaliznychnoho transportг (15.05-16.05.2014)» [Abstracts of the 74^th Int. Sci. and Practical Conf. «The problems and prospects of railway transport development»]. Dnipropetrovsk, 2014, pp. 274-275.

10. Sakalo V.I., Kossov V.S. Kontaktnyye zadachi zheleznodorozhnogo transporta [Contact tasks of railway transport]. Moscow, Mashinostroyeniye Publ., 2004. 496 p.

11. Stratehichnyi plan rozvytku zaliznychnoho transportu na period do 2020 roku: № 547 [Strategic plan for the development of railway transport for the period till 2020 year. No. 547]. Available at: http://mtu.gov.ua/files/Стратегія%20Наказ%20547.pdf (Accessed 30 August 2016).

12. Romen Yu.S., Orlova A.M., Tikhov M.S., Zavertalyuk A.V. Ustanovleniye usloviy obrashcheniya vagonov s uvelichennoy osevoy nagruzkoy [The establishment of condition for passing cars with increased axle load]. Transport Rossiyskoy Federatsii – Transport of the Russian Federation, 2013, issue 3, pp. 25-35.

13. Shafranovskiy A.K. Nepreryvnaya registratsiya vertikalnykh i bokovykh sil vzaimodeystviya kolesa i relsa [Continuous registration of vertical and lateral forces between wheel-rail interaction]. Trudy Vserossiyskogo nauchno-issledovatelskogo instituta zheleznodorozhnogo transporta [Proc. of All-Russian Research Institute of Railway Transport], 1965, issue 308, pp. 1-95.

14. Abdullayev S., Tokmurzina N., Bakyt G. The determination of admissible speed of locomotives on the railway tracks of the republic of Kazakhstan. Transport Problems, 2016, vol. 11, issue 1, pp. 61-68. doi: 10.20858/tp.2016.11.1.6.

15. Zhai W., Gao J., Liu P., Wang K. Reducing rail side wear on heavy-haul railway curves based on wheel-rail dynamic interaction. Vehicle System Dynamics: Intern. Journal of Vehicle Mechanics and Mobility, 2014, vol. 52, issue supl, pp. 440-454. doi: 10.1080/00423114.2014.906633.

16. Patlasov O.M., Tokariev S.O. The measurement methodology improvement of the horizontal irregularities in plan. Nauka ta prohres transportu – Science and Transport Progress, 2015, issue 4, pp. 121-131, doi: /10.15802/stp2015/49219.

Стаття рекомендована до публікації, д.т.н., проф. В. Д. Петренком (Україна); д.т.н., проф.
О. М. Даренським (Україна)

Надійшла до редколегії: 30.06.2016

Прийнята до друку: 20.09.2016

doi © М. А. Арбузов, О. М. Патласов, С. О. Токарєв, 2016
