Introduction

Energy saving is the strategic line of development of the main branches of the economy. A significant share of electric power consumers falls to electric motors of various purposes, which consume more than half of the energy produced [3, 12]. There is where the largest energy saving reserves lie in. The repair of locomotives in a depot often involves the equipment whose electric drive motors operate in non-controlled mode. This usually includes squirrel-cage induction motors with power from tenth of kW to several tens of kW. For example, dolly, which is used for repair of locomotive bogies, has the electric motor with power of 0.8 kW; the electric motor of the assembly line for locomotive axle-box repair has power of 2.2 kW; electric motor power of the washing machine for washing the bearings is 29.7 kW, that of washing machine for washing the traction motors is 82 kW, etc. [1, 16, 18].

Purpose

To conduct research in order to obtain the results that will assess the degree of energy saving due to electric loss reduction in the equipment with non-controlled electric drive.

Methodology

Practice shows that in real operation conditions of this equipment, depending on the locomotive repair technology, the load factor of many electric drive motors is less than 50%. The drive operation in under-load mode results in huge losses. There are several ways to implement energy saving by means of an industrial electric drive [1, 16, 17, 18]. In our case, the most appropriate in terms of ease of implementation and losses is the replacement of the powerful electric drive with that having less power to reduce active power losses in the motor and in the electricity network [3, 4, 17, 18]. Let us consider the specific example, when for the purpose of equipment unification the traction motor washing machine is used for washing reduction gear housing, axle-box and other assemblies that are placed on the table of the handling dolly. Herewith the electric drive motor load factor may vary depending on the table load.

It is necessary to analyse the reduction of active power losses in the motor and the electrical network when replacing the under-loaded motor mounted during the equipment manufacture with the less powerful motor when washing other (non-traction motors) units of the locomotive.

Initial data: electric drive mode is long-term. AIR series motor with the following parameters
[4, 9]: , , , , , . Motor type – 5АМ250М2.

The analysis is performed in accordance with [13]. We propose the following method [6, 7, 14]. Losses of active power in no-load mode of 5АМ250М2 motor:

(1)

No-load current:

, (2)

where 0.3 – coefficient according to [12].

Then the relative losses in no-load mode:

(3)

The motor load factor:

, (4)

where – actual load of the mounted motor of the washing machine.

The feasibility of reducing the installed motor power must be justified with calculations, if:

(5)

We accept: . Then: . The closest to and more powerful is the motor of 5AM250S4 type [3]. Specifications of 5АМ250S4 type motor: , , , , , .

Then for 5АМ250S4 type motor:

(6)

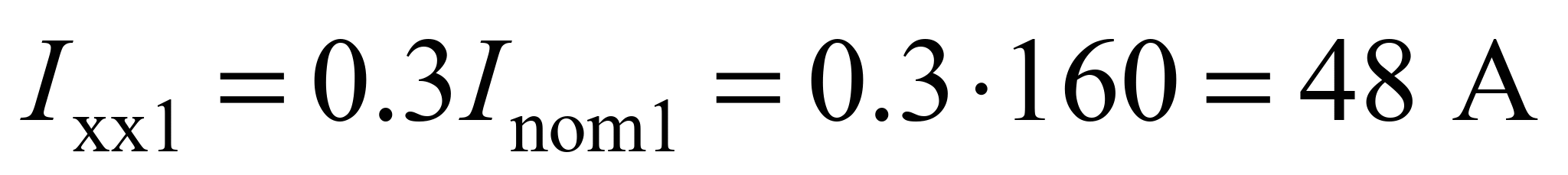

No-load current:

, (7)

(8)

The total active power losses for 5AM250M2 type motor:

, (9)

where

(10)

– reactive power consumed from the network in no-load mode;

.

(11)

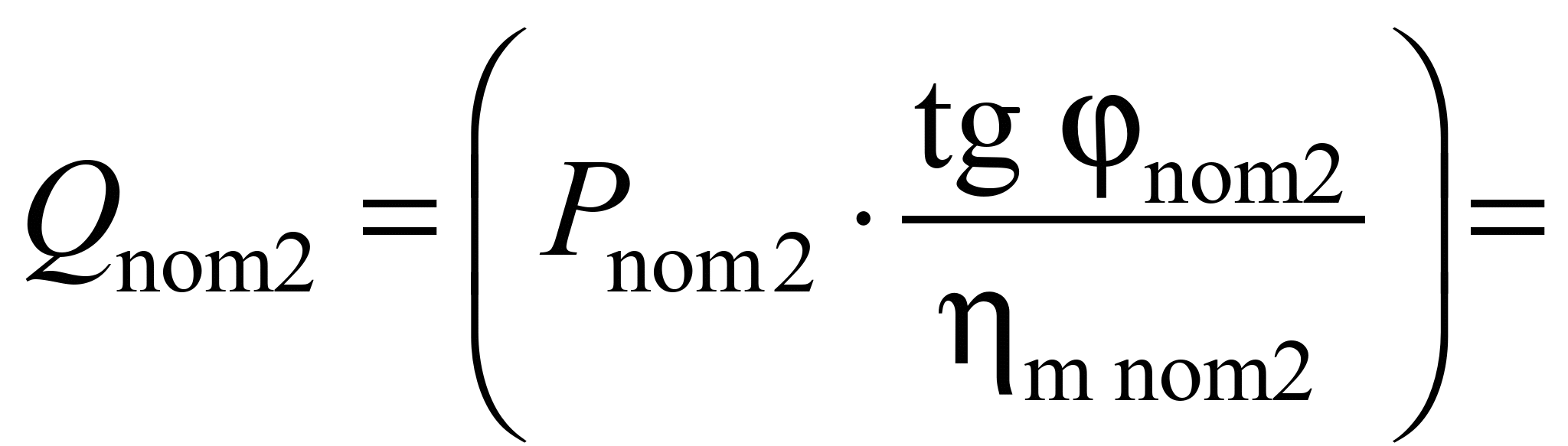

− reactive motor power in rated load mode;

,

where – nominal motor power factor; – increased loss coefficient or economic equivalent, which determines the active power losses for transmission of one kVAr of reactive power into these power supply systems, for low voltage consumers [4]; – increased active power losses in the electric motor for 100% load;

, (12)

where – design coefficient depending on the electric motor design and calculated by the formula:

(13)

Then,

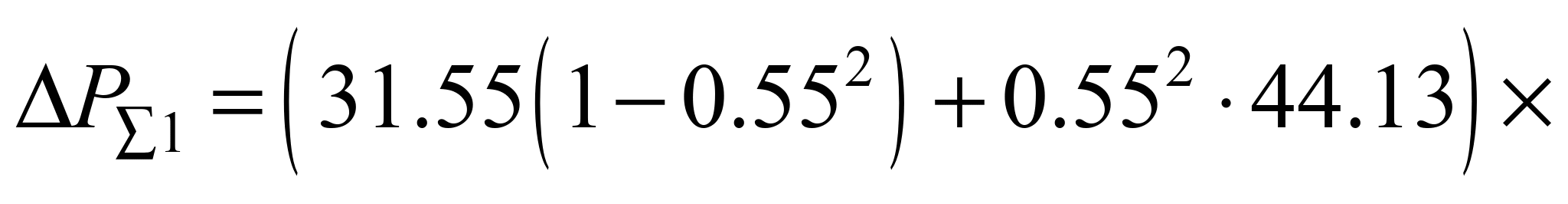

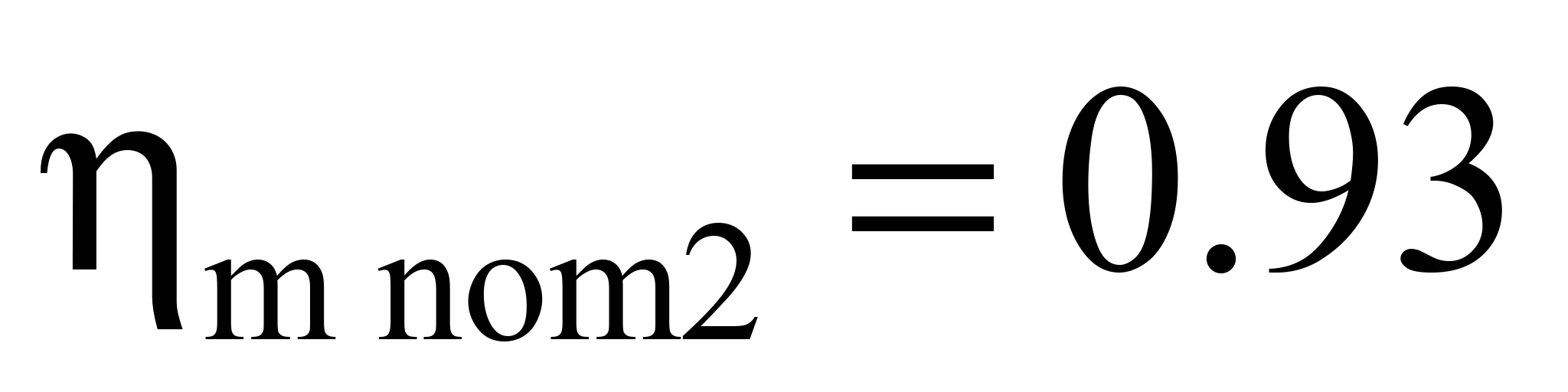

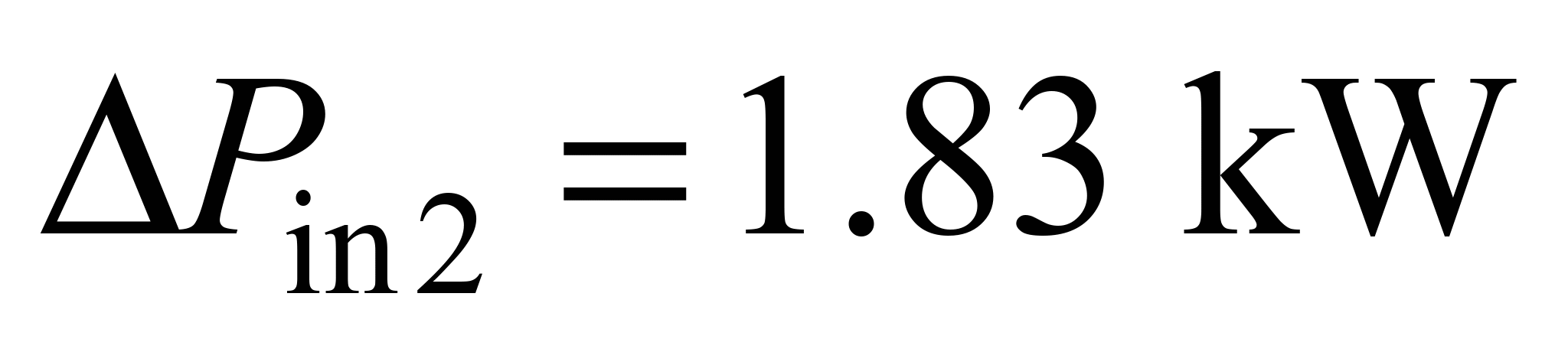

Similarly, the total active power losses for less powerful motor of 5АМ250S4type:

(14)

(15)

(16)

(17)

(18)

(19)

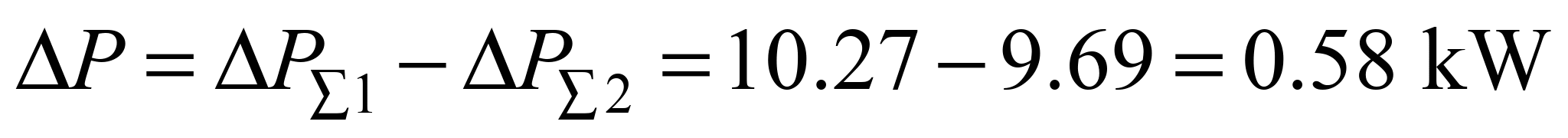

Thus, after replacing the under-loaded motor 5AM250M2 at with the less powerful motor 5AM250S4 in the washing machine, we obtained the reduction of active power losses in the motor and the electricity network:

(20)

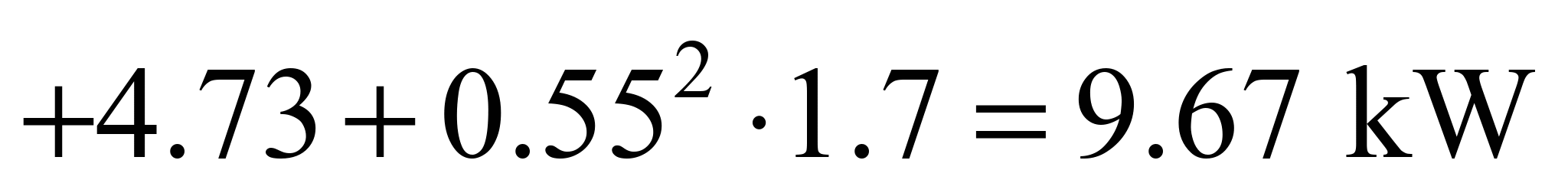

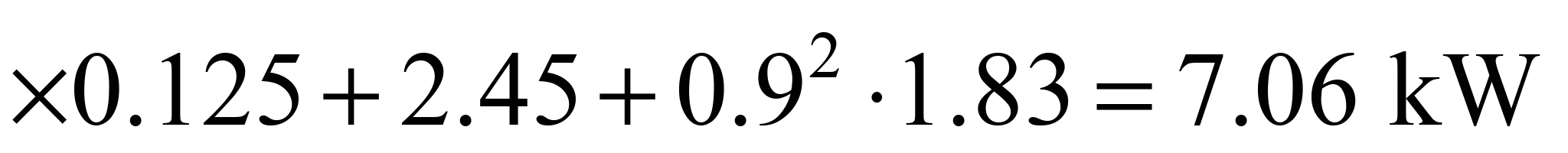

Similarly, we conducted the calculations and the analysis of active power loss reduction in the motor and the electricity network, if

at

When choosing [3] the motor type which is the closest to the more powerful one relative to the real load , it is necessary to provide:

(21)

We obtained the following results for the motors at

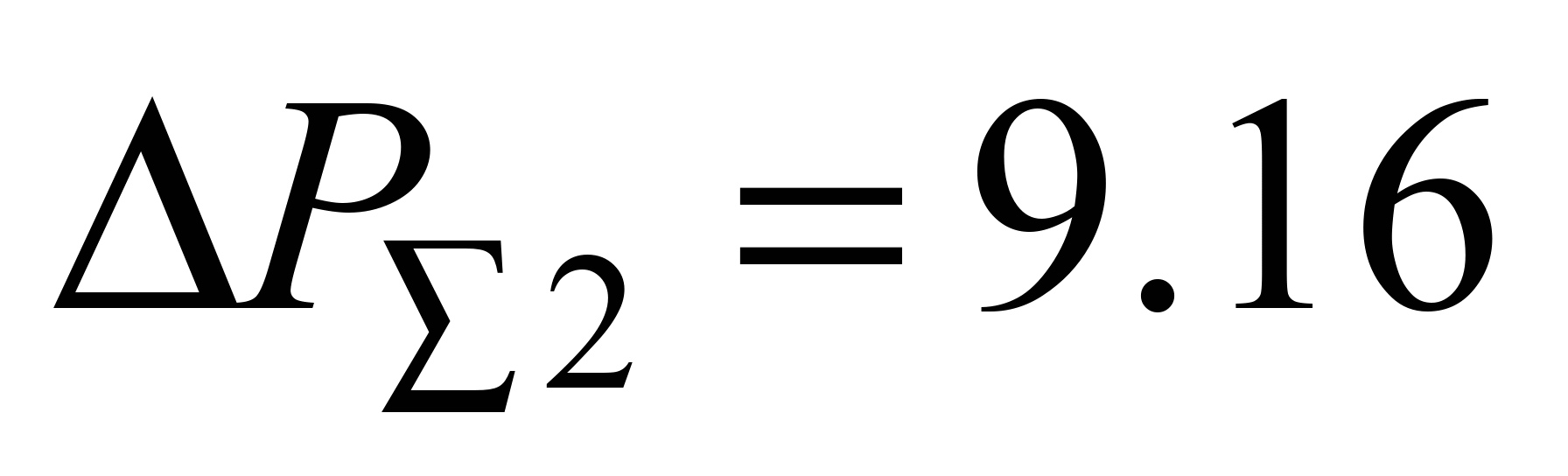

When : . The closest more powerful, than , is 5AM250S4 type motor (as when ).

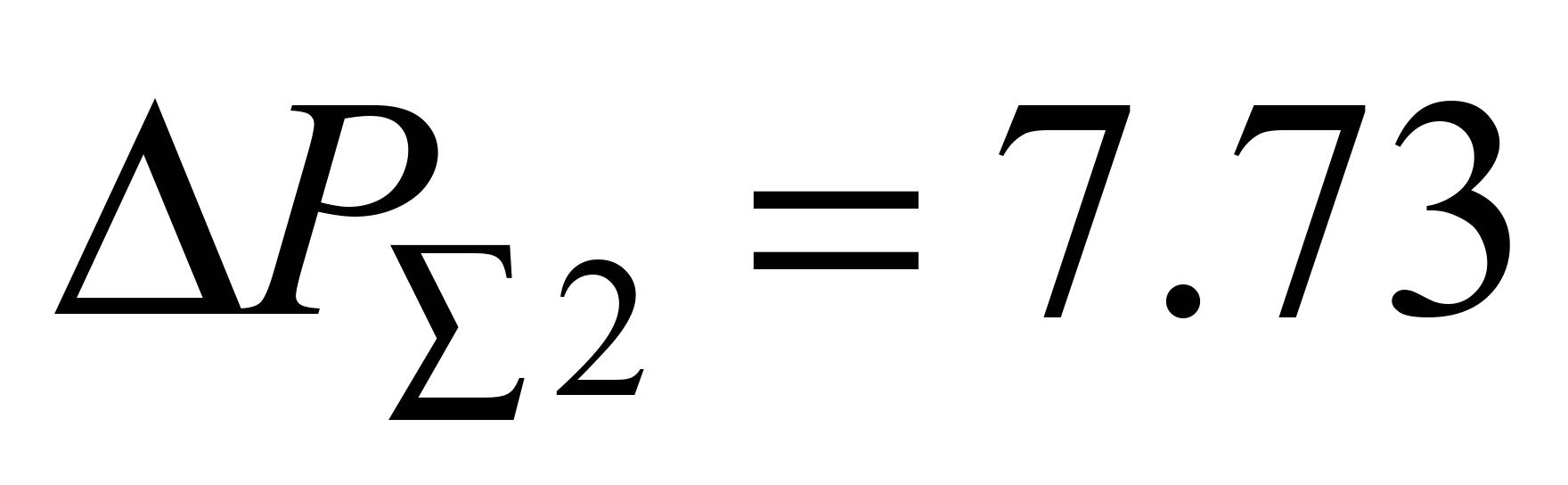

When : .

When : . The closest more powerful motor is 5A225M2 type (55 kW, ). Here it is ensured .

(according to [7] we take this ratio as 0.25, which is the average value of this ratio for the power range 22.5 … 110 kW and corresponds to the average power – 55 kW).

; ;

; ; .

.

When : . The closest more powerful motor is 5А225М2 type. .

.

Similarly, the following values of are obtained for AIR series motors at

For AIR series motors at we obtained the following.

For AIR series motors at we obtained the following.

For illustration purposes we will show in the form of Table 1.

The parameters listed in Table 1 are obtained for the types of electric motors shown in Table 2.

When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW

When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW

When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW
When :	kW	kW	kW

Table 1

Dependence

, kW	0.58	1.38	1.48	2.61	2.865
	0.7	0.65	0.6	0.55	0.5
, kW	1.36	1.39	1.42	2.835	2.96
	0.7	0.65	0.6	0.55	0.5
, kW	1.7	1.73	1.75	2.74	2.8
	0.7	0.65	0.6	0.55	0.5
, kW	2.14	2.195	3.82	5.02	5.09
	0.7	0.65	0.6	0.55	0.5

Table 2

Types of motors, used during the research

Electric motor type	5AM250M2	5АМ250S4	5АМ250S4	5АМ250S4	5А225М2	5А225М2
	>0.7	0.7	0.65	0.6	0.55	0.5
Electric motor type	5АМ250М4	5АМ250S4	5АМ250S4	5АМ250S4	5А225М4	5А225М4
	>0.7	0.7	0.65	0.6	0.55	0.5
Electric motor type	AIR280М6	AIR280S6	AIR280S6	AIR280S6	AIR250М6	AIR250М6
	>0.7	0.7	0.65	0.6	0.55	0.5
Electric motor type	AIR315S8	AIR280М2	AIR280М2	AIR280М2	AIR280S8	AIR280S8
	>0.7	0.7	0.65	0.6	0.55	0.5

Findings

After the performed calculations it was found that for AIR series electric motors, in case of reducing the load factor within the range , active power loss reduction in the motor and the network after replacement of the under-loaded motor with the less powerful one ranges from 0.58 kW to 2.865 kW at initial motor power of 90 kW. The obtained numerical values of reduction of these losses can be used as source information when considering the feasibility of replacement of the motors within the specified range of the load values. When using the motors with the lower synchronous speed, the effect of under-loaded motor replacement increases in terms of active power loss reduction. The greatest effect is achieved when the load factor is .

Originality and practical value

For the first time the paper outlines the issues of energy saving efficiency for the equipment with non-controlled electric drive by replacing the under-loaded motors with the less powerful ones, taking into account the peculiarities of their operation in a locomotive depot.

The obtained research results allow us to solve the problem of replacement of under-loaded motors in locomotive depot equipment with the motors having less power as efficiently as possible in terms of reducing the electric losses and increasing the electric motors operation period.

Conclusions

1. The proposed method for determining the reduction of active power losses in the electric motor and the power supply network after replacing an under-loaded motor with a less powerful motor can be used during continuous mode operation of various machines at the railway rolling stock repair enterprises.

2. The obtained numerical values of reduction of these losses can be used as source information when considering the feasibility of replacement of the motors within the load factor range .

3. When using the motors with the lower synchronous speed, the effect of under-loaded motor replacement increases in terms of active power loss reduction. The greatest effect is achieved when the load factor is .

LIST OF REFERENCE LINKS

1. Вишневский, С. Н. Характеристики двигателей в электроприводе / С. Н. Вишневский. – Ленинград : Энергия, 1977. – 432 с.

2. ДСТУ 3886-99. Енергозбереження. Системи електроприводу. Метод аналізу та вибору. – Надано чинності 2000-07-01. – Київ : Держстандарт України, 2000. – 54 с.

3. Закладний, О. М. Енергозбереження засобами промислового електропривода / О. М. Закладний, А. В. Праховник, О. І. Соловей. – Київ : Кондор, 2005. – 408 с.

4. Ильинский, Н. Ф. Энергосбережение в электроприводе / Н. Ф. Ильинский. – Москва : Высш. шк., 1989. – 127 с.

5. Кацман, М. М. Справочник по электрическим машинам / М. М. Кацман. – Москва . Академия, 2005. – 480 с.

6. Ковалко, М. П. Енергозбереження – пріоритетний напрямок державної політики України / М. П. Ковалко, С. П. Денисюк ; відпов. ред. А. К. Шидловський. – Киів : УЕЗ, 1998. – 506 с.

7. К теории энергосбережения средствами промышленного электропривода // Электротехника. – 1999. – № 5. – С. 62–67.

8. Кужеков, С. Л. Практическое пособие по электрическим сетям и электрооборудованию /
   С. Л. Кужеков, С. В. Гончаров. – 5-е изд., перераб. и доп. – Ростов-на-Дону : Феникс, 2010. – 492 с.

9. Мамолапа, В. М. Энергосбережение в системах электропривода / В. М. Мамолапа. – Киів : Энергетический центр ЕС в Киеве, 1995. – 86 с.

10. Маренич, О. Л. Підвищення коефіцієнта потужності електродвигунів пристроїв на під-приємствах з ремонту залізничної техніки / О. Л. Маренич, О. О. Маренич // Вісн. Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В. Лазаряна. – Дніпропетровськ, 2008. – Вип. 21. – С. 72–73.

11. Поточные линии ремонта локомотивов в депо / Н. И. Фильков, Е. Л. Дубинский, М. М. Майдель, И. Б. Стерлин. – Москва : Транспорт, 1983. – 302 с.

12. Предельно допустимые значения тока холостого хода для трехфазных асинхронных двигателей [Electronic resource]. – Available at: http://granat-es.ru/2.-dopustimye-znacheniya-toka-holos. – Title from the screen. – Accessed : 09.09.2016.

13. Родионов, В. Г. Энергетика: проблемы настоящего и возможности будущего / В. Г. Родионов. – Москва : ЭНАС, 2010. – 352 с.

14. Сибикин, Ю. Д. Технология энергосбережения / М. Ю. Сибикин, Ю. Д. Сибикин. – 3-е изд., перераб. и доп. – Москва : Форум, 2012. – 352 с.

15. Улучшение энергетических показателей предприятий по ремонту подвижного состава /Л. В. Дубинец, О. Л. Маренич, О. А. Карзова [и др.] // Гірнича електромеханіка та автоматика : наук.-техн. зб. / ДВНЗ «НГУ». – Дніпропетровськ, 2013. – Вип. 90. – С. 144 – 150.

16. Электродвигатели АИР – технические характеристики [Electronic resource]. – Available at: electronpo.ru/production. – Title from the screen. – Accessed : 09.09.2016.

17. Hillmansen, S. Electric railway traction systems and techniques for energy saving / S. Hillmansen, R. Tllis // Proc. of IET 13^th Professional Development Course on Electric Traction Systems. – 2014. – Р. 6. doi: 10.1049/cp.2014.1432.

18. Zeraoulia, M. Electric Motor Drive Selection Issues for HEV Propulsion Systems: A Com-parative Study / M. Zeraoulia, M. El H. Benbouzid, D. Diallo // IEEE Transactions on Vehicular Technology. – 2006. – Vol. 55. – Iss. 6. – P. 1756–1764. doi: 10.1109/TVT.2006.878719.
