Introduction

Today in Ukraine, the hydraulic transmission is tested using the outdated test-benches designed in Soviet times, in particular at the repair plants of diesel locomotives and military equipment with hydraulic transmission. Also, there is no standardization of the production of these test-benches.

As part of the work for improvement and modernization of the existing hydraulic transmission test-bench at DZRT «Promteplovoz» plant it was revealed that the installed thereon analogue control devices are out-of-date. In the first stage of development in accordance with the plant test program the most necessary and critical 13 process parameters were selected. Information about which received from the sensors is processed by the microcontroller and PC [13].

Information about the rotation frequency of the drive motor, the generator, the turbine shaft is measured using D-2MMU-2 tachometer sensors [8], which transmit the pre-processed analogue signal to a special converter and then to ATMEL microcontroller for its further processing and transmission by USB 2.0 interface to the computer [13].

D-2MMU-2 sensor is nothing but an alternator, which has a critical flaw – at relatively low speeds (established experimentally at about 80 min^-1) the voltage amplitude produced by the alternator is not sufficient for the normal error-free measurements (at speeds of about 60 min^-1, the amplitude is about 1V, and at 2000 min^-1 – 40 V). It is clear that at very low speeds the amplitude will be several tens of millivolts. To measure such a low voltage in the plant conditions is practically impossible, since, firstly, long communication lines from the test-bench to the measuring equipment may have low voltage blanking and, secondly, at the plant there is a large number of different sources of electromagnetic interference, which may be laid on communication lines and erroneously recorded as the beginning of rotary motion on the test-bench.

It was proposed to use an incremental encoder [2, 4, 5, 10, 12] XCC 1506PS [11] with excess precision – 2500 PPR) instead of tachometer generators. The tests showed its high accuracy and reliability in the measuring range of both fairly low speeds (0 to 80 min^-1) and high ones (up to 2000 min^-1). But the major drawback of this device is the difficulty of its mounting on the test-bench and the price that is high enough.

Purpose

As an alternative solution, it was proposed to make an in-house optical type sensor based on D-2-2MMU sensor housing. This solution has three important priorities: low price, ability to measure low speeds (0 to 80 min^-1), and possibility of installation inside the D-2MMU-2 sensor housing (or other tachometer-generators of the series) that does not require mechanical upgrading of the test-bench (which was required for using XCC 1506PS encoder). It is also essential that the developed device may apply a minor modification of the microcontroller control program, set up to process the signals from D-2MMU-2 sensor transmitter.

At the initial stage of development, the sensor consisted of a shaft, on which there was a hand-made plastic disc with teeth, and infrared optical coupler EE-SX1041 [9]. The tests have shown that hand-made teeth did not allow high accuracy measurements. Therefore, to ensure greater accuracy a 10-tooth acrylic disc was manufactured on industrial equipment by laser technique. The drawing of the disk is shown in Fig. 1.

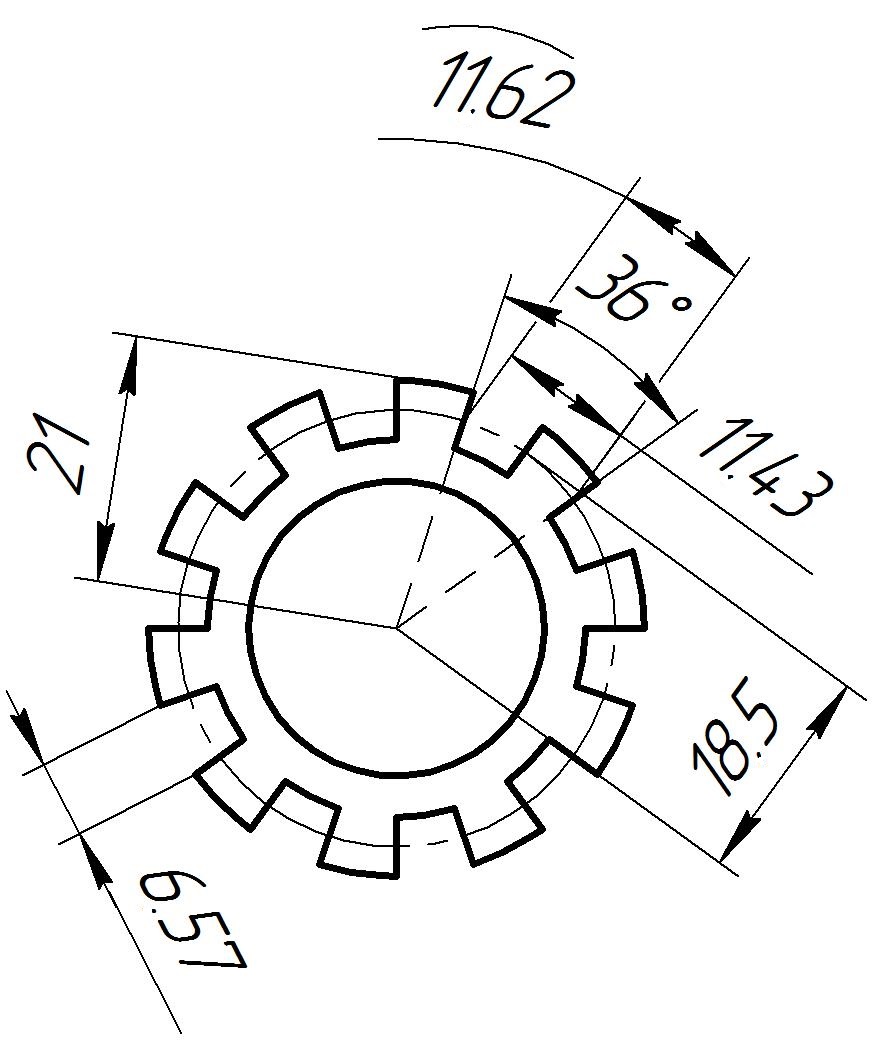

Fig. 1. Disc drawing

Connection circuit of the sensor optical coupler allows virtually eliminating the effect of the pulse rise and decay time (a few microseconds). Therefore, their effect on the measurement system performance can be omitted during theoretical calculation of the measured values of rotation speed.

The first thing to bear in mind is that the measuring disk production technique is not perfect and variations in tooth size are inevitable. Thereafter, you need to perform calculations for dependence of the instrumental error (arc length, as shown in Fig. 1) on the rotation speed. The first version of the rotation speed measurement algorithm, embedded in the microcontroller, fixes the appearance of the rising edge of each new impulse signal and as a result performs the measurement of the signal cycle time. Simplified diagram of the microcontroller operation algorithm is shown in Fig. 2. The algorithm begins with timer/ counter setting, reset of the flags required for operation and zeroing of variables, UART setting (necessary for data transmission to a computer) and interrupt enabling setting. The following step is an endless loop in which the end of the measurement is checked. For occurrence of the measurement end event the
following two events must occur, as shown in Fig. 3.

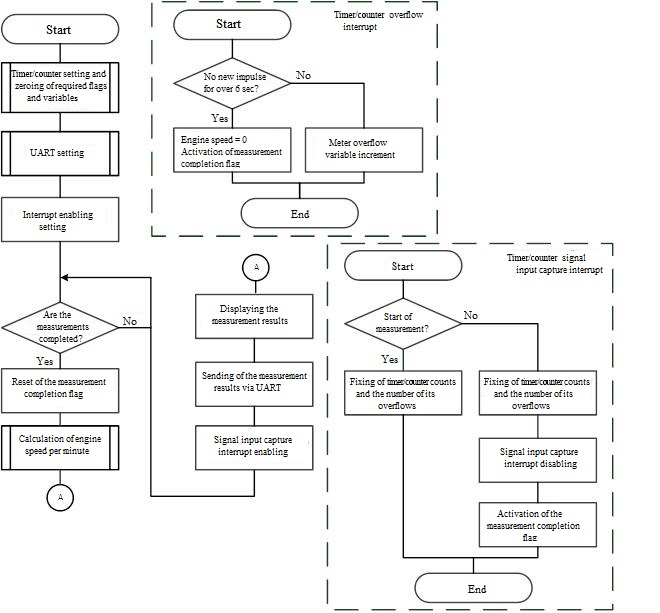

Fig. 2 Simplified diagram of the microcontroller operation algorithm

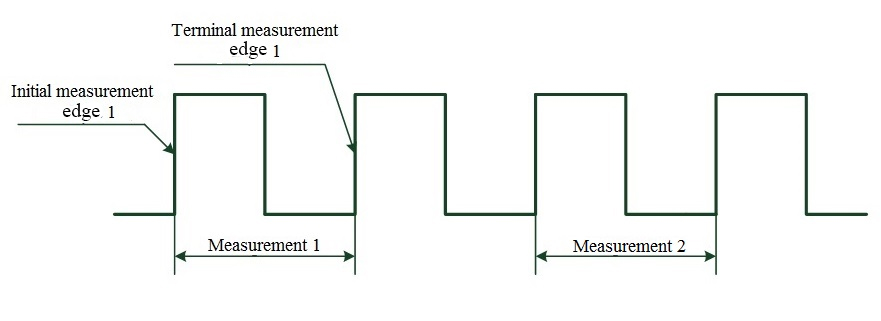

Fig. 3 Principle sensor signal processing

Upon receiving the initial edge of the microcontroller input capture signal, the timer/counter of signal input capture interrupts, as shown in Fig. 4.

The clock interrupt handler fixes the counts of the timer/ counter and the number of its overflow interrupts in special variables. In case of interrupt of the measurement final edge capture, the system also fixes the counts of the timer/ counter and the number of its overflow interrupts in special variables, and thereafter the signal input capture interrupts are disabled, the measurement completion flag is set.

The activated measurement completion flag notifies the main microcontroller program about the end of the measurement. Thereafter the following is performed: reset of the measurement completion flag, subroutine of engine speed calculation per min^-1, displaying the measurement results and sending them via UART. At the end the system allows for signal input capture interrupts and therefore for a new measurement, as well as puts the microcontroller on standby at the end of the measurement.

The timer/counter overflow interrupt program serves to count the number of timer/counter overflows in the special variable, and to initiate the end of the measurement with zero result in the absence of a signal at the signal capture input for more than 6 sec.

The engine speed is calculated by the following formula:

[min^-1],

where ω – rotation speed [min^-1]; f_cpu – clock generator frequency [Hz]; k – timer/counter frequency divider; f_e, f_b – the number of timer/counter overflows at the end and the beginning of the measurements, respectively; T_e, T_b – timer/counter counts at the end and the beginning of the measurements, respectively.

We performed the calculation of the delay effects, coupled in by the algorithm when performing the measurements. It was determined that the execution of all assembler commands involved in the measurements makes ~ 6.75 microseconds. This error ε_Δ can be neglected, since, at a rotation speed of 1 500 min^-1 the cycle of the measured signal is 40 ms.

Fig. 4. Simplified block diagram of timer/counter

To simplify the calculations it was taken to neglect the backlash of the shaft where the disk is mounted.

Methodology

Rotation speed is calculated by the following formula:

[min^-1],

where ω – rotation speed [min^-1]; – rotation period [sec].

Since the disk is divided into 10 sectors with arc length , the rotation speed calculation will be as follows:

[min^-1], (1)

where ω_theor – theoretical rotation speed [min^-1]; – arc length [mm]; – distance from the disc center to the tooth height middle [mm]; τ – passage time of optical coupler infrared beam of the arc (signal cycle) [sec].

The only variable which will affect the calculation of the theoretical speed will be the arc length, which may differ from the theoretical one, due to a manufacturing error of the toothed disc.

Let us assume that the actual length of the arc is equal to ^*, then substituting ^* in (1) we obtain the actual rotation speed:

[min^-1], (2)

Absolute error will be as follows:

[min^-1], (3)

Substituting (1) and (2) in (3) we obtain:

[min^-1], (4)

where Δ_L – difference between the actual and theoretical arc length [mm]; Δ – absolute error [sex].

The relative error on the basis of (4) will have the following form:

.

We should perform the following calculation with such assumptions: error in the arc length is ±2 mm with 0.1 mm spacing. Fig. 5 shows the graph of rotation speed relative error on the actual tooth size production error (the actual arc length on tooth center).

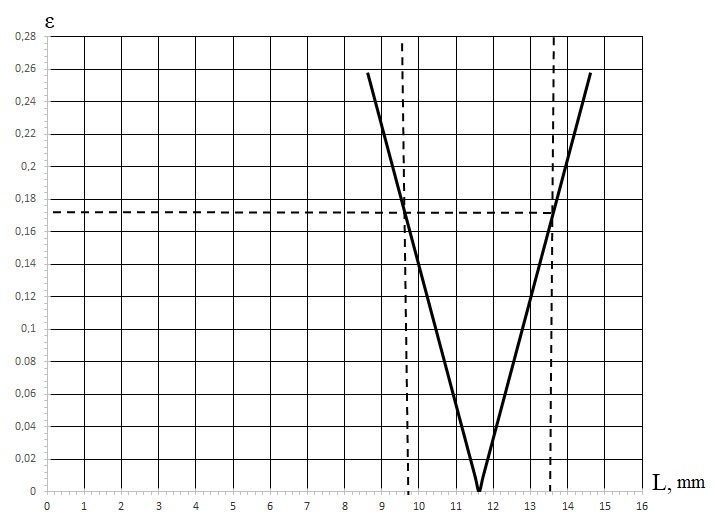

Fig. 5. Graph of rotation speed relative error on the actual tooth size production error

The graph in Fig. 5 shows that the deviation of from the theoretical size by ±2 mm the relative error will be no more than 17%. This is the variance between actual and theoretical length L that is provided with the disc production technique. Based on the obtained data we can state that the use of the measurement algorithm (see Fig. 2) at the maximum possible rotation speed of 1500 min^-1 may result in the absolute error of ~ ±255 min^-1.

To reduce the influence of the error discussed above, it was decided to modify the measurement algorithm by taking the mean of 10 measurements (i.e. to obtain an approximate value of rotation speed per one revolution of the disk, rather than per passage of the arc L).

Further modification of the algorithm is as follows: upon occurrence of the first impulse from the sensor the timer/counter should react to the capture input as previously. And upon occurrence of the next impulse edge it must not finish counting the signal cycle time period but continue counting as long as the required number of impulses is reached, and only then stop and perform the speed calculation.

It is clear that the optimal number of impulses at which the resulting speed sample is not distorted and does not lose representativeness is unknown.

To determine the necessary and sufficient number of impulses it is necessary to take into account that the uniform rotation will not give the required information. Therefore we used the uniform acceleration data obtained from actual factory tests during the algorithm with counting of the sum of ten signal cycles (although such data contain the additional error , it is not critical for the subsequent calculations).

For the particular case the uniform acceleration is represented by the following formula:

[min^-1/sec²],

where – acceleration [min^-1/sec²]; – rotation speed gain over time [sec].

The non-repeated sampling will be considered [1, 6, 7] (it is assumed that the uniform acceleration does not give the same results in the sample of rotation speeds, whose general population will be considered).

In this case, the variance is calculated by the formula:

,

where – variance; – i-dimension of rotation speed [min^-1]; – arithmetic mean of n-dimension sample rotation speed [min^-1]; n – sample size of considered accelerations (general population).

The mean square error of the sample using non-repeated sampling is as follows [1]:

, (5)

where n^* – size of the necessary and sufficient sample from the general population n.

In this case, the absolute error will be as follows:

[min^-1], (6)

where Δω – absolute error; t – Student’s coefficient.

Student’s coefficient is in the table from [6] and for the confidence level α = 95% is 1.98.

Substituting (5) into (6) and performing the necessary transformations we can get the formula for calculating the required sample size n^* of the population n:

,

For the general population equal to 1 657 samples the calculations results are presented in Figure 6.

Calculation of absolute error of the general population is conducted without regard to the selection of the sample n^* by the formulas:

,

where μ^* – mean square error.

,

where Δω^* – absolute error.

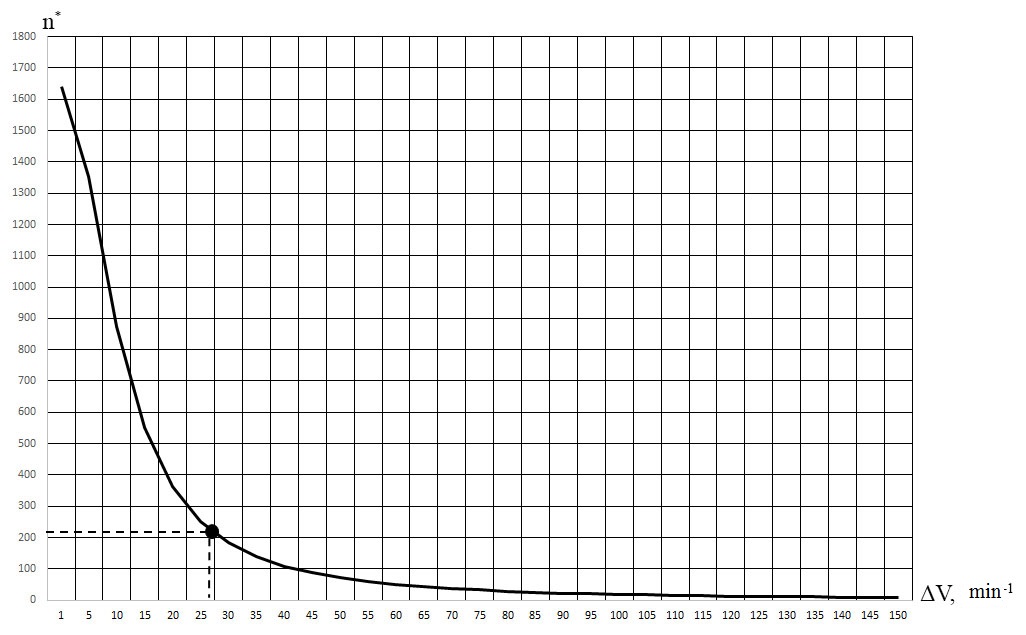

Fig. 6. Graph of rotation speed absolute error on the n* sample size

Absolute error of the used general population (without regard to selection of sample n^*) equals to 27.94 min^-1. As seen in Figure 6 in this case n^* ≈208. On this basis it can be affirmed that the sample n^* is representative and does not distort the general population n, when sampling only each 8th count from n (1657/208≈8). Similar results were obtained when processing other samples.

Variations of instrumental and methodical errors, which may be due to missing counts, require further research.

Findings

The available equipment of the locomotive hydraulic transmission test-bench allowed for design of the optical type speed sensor based on the existing sensor D-2MMU-2. The factory testing with the use of a sensor prototype resulted in determination of the required and sufficient sampling time for sensor operating microcontroller, which allowed making changes to the measurement algorithm.

Originality and practical value

The available equipment of the locomotive hydraulic transmission test-bench allowed for design of the optical type speed sensor based on the existing sensor D-2MMU-2. The operation algorithms for the microcontroller that processes the signals from this sensor were developed. The sensor was factory-tested. According to the data sample obtained during the tests, we showed the possibility of reducing the sensor information retrieval frequency. The designed sensor significantly reduces the cost of development of the diesel locomotive hydraulic transmission test-bench, besides it can be used when developing similar hydraulic transmission test-benches of other wheeled vehicles and the like. The designed sensor has a greater accuracy than that of D-2-2MMU and considerably lower production cost in comparison with current tachometer sensors. The measurement results are input data to perform further studies in order to determine the technical condition of UGP750-1200 hydraulic transmission during the factory post-repair testing.

Conclusions

The available equipment of the locomotive hydraulic transmission test-bench allowed for design of the optical type speed sensor based on the existing sensor D-2MMU-2. The paper considered possible sources of measurement error of the new sensor. The instrumental error introduced by sensor production techniques was calculated and it was found that the current sensor signal processing algorithm is not perfect and requires improvement. An improved algorithm was proposed. The factory tests of sensor allowed performing the necessary calculations of the required frequency for computer sampling of the sensor operating microcontroller for the purpose of correcting the rotation speed calculation algorithm.
