Введение

Продольные силы, испытываемые вагоном и грузом, а, соответственно, и убытки от повреждений, достигают своих наибольших величин при соударениях. Поэтому, основная задача защиты длинномерных и крупноразмерных грузов от динамических воздействий при перевозке состоит в уменьшении ударных нагрузок, передаваемых грузу при соударениях вагонов в процессе сортировочной и маневровой работы. Решение задачи определения характера и величин действующих на грузы сил и ускорений, вызывает необходимость исследования сложных механических систем, включающих в себя вагоны или сцепы вагонов с грузом и взаимодействующие с ними другие единицы подвижного состава (локомотивы, вагоны, группы вагонов).

Анализ предыдущих исследований. Теоретическими исследованиями в области крепления грузов на подвижном составе железных дорог занимались ученые и специалисты А. Д. Малов, Г. П. Ефимов, Н. Г. Гончаров, Г. П. Гриневич, Б. М. Хотин, Е. Н. Гохбом и другие [2–8]. Общей чертой всех названных работ является то, что вопросы выбора типа крепления, его конструкции и расчета на прочность при перевозке длинномерных и крупногабаритных грузов решаются исходя из существующих традиционных конструктивных схем крепления груза с использованием упоров, стоек, растяжек и обвязок. Крепление длинномерных грузов на сцепах из нескольких вагонов принципиального отличия в аспекте продольной динамики не имеет, поскольку турникетная опора на одном из опорных вагонов обеспечивает жесткое крепление груза. Прочность такого рода крепления обеспечивается при соударениях вагонов со скоростями не более 5−6 км/ч. При этом ускорения груза достигают величин 2−3 g и более.

Совершенствованию методов расчета передаваемых грузам при соударениях вагонов продольных инерционных сил посвящен ряд работ А. Д. Малова, В. А. Каблукова, И. К. Мороза, А. В. Шатунова, В. А. Калашника, Б. Г. Кеглина, Е. Ф. Стуся, Г. Б. Крайзгура, Г. В. Костина, В. А. Лазаряна, Е. П. Блохина, Л. А. Манашкина и др. [2–8].

Цель

Обеспечение сохранности вагонов и длинномерных грузов в процессе перевозки требует совершенствования методики определения параметров ТКУ.

Методика

Исследования выполнены методом теории колебаний механических систем с конечным числом степеней свободы, с использованием математического моделирования актуального в настоящее время способа исследования вагонных конструкций [5, 10–13].

Платформы сцепа и груза считаются абсолютно жесткими телами, а межвагонные соединения и опоры ТКУ упругими связями постоянной жесткости сухим трением. Для получения движения системы используем принцип Даламбера.

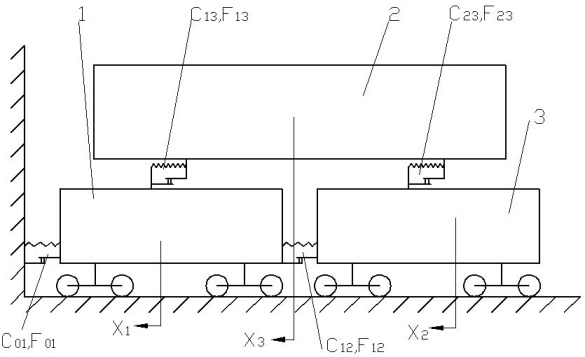

Расчетная схема соударения сцепа с неподвижной преградой (группы заторможенных выгонов) показано на рис. 1.

Рис. 1. Расчетная схема соударения

Fig. 1. The calculation model of impact

В начальный момент набегания сцепа на преграду платформа 1 получает жесткий удар, сила которого при любой скорости соударения V₀ к началу деформации упругой связи С₀₁ практически мгновенно возрастает до величины силы трения F₀₁. В результате платформа 1 как жесткое тело приобретает ускорение x₁, зависящее от степени участия в ударе каждой из масс системы. Возможны следующие варианты взаимодействия тел.

Все три массы системы жестко соединены между собой силами сухого трения в единое тело и на первом этапе движутся совместно (x¹ = x² = x³). Условия, при которых возникает такое движение, могут быть представлены в виде:

. (1)

Рассматриваемое движение описывается уравнением:

. (2)

Характер движения сохраняется, пока выполняется следующие условие x¹ ≥ 0:

(3)

При нарушении первого, второго или третьего неравенства (3) начинает двигаться отдельно первая, вторая или третья массы системы соответственно.

Платформы 1 и 2 жестко соединены между собой силами сухого трения в единое тело и на первом этапе движутся совместно (x₁ = x₂), а груз 3 начинает проскальзывать относительно их. Условия возникновения такого движения в момент удара определяются неравенствами:

. (4)

Оно описывается следующими уравнениями:

(5)

где

Рассматриваемый вид движения происходит до тех пор, пока соблюдаются условия x₁≥0; (x₃ – x₁) ≥0:

(6)

При нарушении первого неравенства в полученных условиях возникает относительное перемещение платформ 1 и 2, при нарушении второго – все три массы начинают двигаться совместно.

Массы 1 и 3 жестко связаны между собой силами сухого трения в единое тело и на первом этапе движутся совместно (x₁ = x₃), а платформа 2 начинает проскальзывать относительно их. Условия, при которых возникает такое движение, могут быть получены в виде:

. (7)

Рассматриваемое движение описывается уравнениями:

(8)

Этот вид движения происходит только при соблюдении следующих условий (при ):

(9)

В случае нарушения первого неравенства в условиях (9) возникает относительное перемещение масс 1 и 3, при нарушении второго – все три массы начинают двигаться совместно.

Массы 2 и 3 жестко связаны между собой силами сухого трения в единое тело и на первом этапе движутся совместно (x₂ = x₃), а платформа 1 начинает проскальзывать относительно их. Условия, при которых возникает рассматриваемое движение, можно представить в виде:

(10)

Оно описывается следующими уравнениями:

(11)

Характер движения сохраняется до тех пор, пока выполняются условия при x¹ ≥ 0, (x³ – x¹) ≥ 0:

(12)

В случае нарушения первого неравенства в условиях (12) возникает относительное перемещение масс 2 и 3, при нарушении второго – все три массы начинают двигаться совместно.

Все три массы системы имеют перемещения относительно друг друга. Такое движение возникает в случаях, когда не выполняется ни одно из условий (1), (4), (7), (10) в начале движения или нарушаются первые неравенства в условиях (6), (9), (12). Дифференциальные уравнения этого вида движения имеют вид (13). Рассматриваемый характер движения сохраняется до возникновения условий для жесткого соединения каких-либо масс силами трения.

(13)

Порядок расчетов по приведенным уравнениям может быть принят следующим:

а) по формулам (1), (4), (7), (10) определяется характер движения на его начальном этапе;

б) по выявленному характеру движения производится интегрирование соответствующих уравнений при начальных условиях:

.

Интегрирование ведется до тех пор, пока соблюдаются условия, соответствующие этому характеру движения;

в) при нарушении характера движения используется другая, соответствующая этому нарушению система уравнений и производится ее интегрирование при начальных условиях, равных значениям параметров в конечный момент предыдущего этапа. Интегрирование производится, пока не нарушатся условия, определяющие характер движения на рассматриваемом этапе;

г) работы по п. в продолжаются до прекращения роста значений x_{1 ;} (x₃ – x₁); (x₂ – x₁);

д) проверяется соответствие максимальных величин полученных относительных перемещений x₁; (x₃ – x₁); (x₃ – x₂); (x₂ – x₁) заданным конструктивным ограничениям (указанные перемещения не должны превышать допускаемых значений). Если это условие не выполняется, то либо рассматриваемый расчетный вариант, определяемый сочетанием параметров системы и скорости соударения, признается неприемлемым (не удовлетворяющим ограничениям), либо решается вопрос об учете собственной упругости масс сцепа;

е) в случае удовлетворения полученных относительных перемещений установленным ограничениям максимальные значения усилий, характеризующих повреждаемость груза, определяются из формул:

(14)

Результаты

По изложенной методике были проведены расчеты по определению динамических воздействий на перевозимый длинномерный груз при соударении сцепа с неподвижной преградой. Для расчета было принято: m₁ = m₂ =2,210⁴ кг (что соответствует массе порожней четырехосной платформы); m₃ =12,0210⁴ кг (соответствует примерно полному использованию грузоподъемности двух платформ); с₀₁=с₁₂=8,5 МН/м (соответствует жесткости двух последовательно работающих поглощающих аппаратов автосцепки); F₀₁ = F₁₂ = 0,2 МН (cоответствует предварительной затяжке поглощаемого аппарата); v₀ = 2 м/c (примерно соответствует перспективной норме скорости соударения). Допускаемые значения относительных перемещений (зазоры в связях) принимались равными: х₁ = (х₂ – х₁) = 0,15 м (примерно соответствует удвоенному ходу поглощающего аппарата с учетом зазоров и деформаций жестких тел);

(х₃ – х₁) = (х₃ – х₂) = 0,5 м.

Расчет с использованием программы интегрирования дифференциальных уравнений методом Рунге–Кутта четвертого порядка. Рассматривались 4 комбинации коэффициентов трения: ₁₃ = ₂₃ = 0,1; ₁₃ = ₂₃ = 0,3;

₁₃ = ₂₃ = 0,5; ₁₂ = 0,1, ₂₃ = 0,55.

Проверка выполнения условий (1), (4), (7), (10) показала, что движение сцепа в начальный момент соударения при всех сочетаниях коэффициентов трения между грузом и платформами, кроме первого (при ₁₃ = ₂₃ = 0,1), начинается с совместного движения всех трех масс. При первом сочетании указанных коэффициентов платформы 1 и 2 начинают двигаться совместно, а груз относительно их проскальзывает. Результаты расчета по определению относительных перемещений элементов системы и усилий N₁₃ и N₂₃ с учетом ограничений по зазорам в турникетно крепежных устройствах и поглощающих аппаратах представлены в табл. 1.

Таблица 1

Результаты расчетов

Table 1

Calculations date

Варьируемые параметры				Относительные перемещения, м			N13 МН	N23 МН
с13 МН/м	с23 МН/м	F12 МН	F23 МН	х1	х3–х1	х3 – х2
0	0,5	0,06 0,18 0,30 0,06	0,06 0,18 0,30 0,33	– 0,129 0,144 0,118	>>0,500 0,509 0,380 0,508	>>0,500 0,509 0,380 0,508	– 0,18 0,30 0,05	– 0,4194 0,4634 0,5615
	4	0,06 0,18 0,30 0,06	0,06 0,18 0,30 0,33	0,117 0,130 0,144 0,118	0,378 0,306 0,255 0,320	0,268 0,211 0,161 0,206	0,06 0,18 0,30 0,06	1,1320 1,0235 1,0446 1,1559
	8	0,06 0,18 0,30 0,06	0,06 0,18 0,30 0,33	0,117 0,130 0,147 0,133	0,293 0,226 0,220 0,267	0,162 0,121 0,110 0,137	0,06 0,18 0,30 0,06	1,2534 1,1487 1,1830 1,4287
0,5	0,5	0,06 0,18 0,30 0,06	0,06 0,18 0,30 0,33	– 0,131 0,146 0,120	>>0,500 0,437 0,326 0,431	>>0,500 0,396 0,279 0,382	– 0,39 0,46 0,27	– 0,37 0,4396 0,5211

Окончание табл. 1

End of table 1

Варьируемые параметры				Относительные перемещения, м			N13 МН	N23 МН
с13 МН/м	с23 МН/м	F12 МН	F23 МН	х1	х3–х1	х3 – х2
4	4	0,06 0,18 0,30 0,06	0,06 0,18 0,30 0,33	>>0,150 >>0,150 >>0,150 >>0,150	– – – –	– – – –	– – – –	– – – –
8	8	0,06 0,18 0,30 0,06	0,06 0,18 0,30 0,33	>>0,150 >>0,150 >>0,150 >>0,150	– – – –	– – – –	– – – –	– – – –

^Не удовлетворяет ограничениям по зазорам в поглощающих аппаратах или ТКУ.

Научная новизна и практическая
значимость

Исследовано соударение сцепа вагонов с размещенным длинномерным грузом с учетом сухого трения в опорах. Преведенную методику следует иметь ввиду при расчете параметров ТКУ с сухим трением.

Выводы

Как видно из полученных данных, рациональная схема ТКУ должна обеспечивать минимальную жесткость на первой по ходу движения платформе и жесткость, подбираемую исходя из ограничений по зазорам в ТКУ и поглощающих аппаратах, на задней платформе. Такое сочетание должно сохраняться независимо от направления при ударе. Наименьшие силы удара, действующие на груз, возникают при средних значениях коэффициентов трения в ТКУ. Эти выводы могут быть уточнены путём оптимизации упругих и демпфирующих параметров с применением методов математического программирования.

Список использованных источников

1. Васильев, С. М. Параметры подвижных турникетно-крепёжных устройств для перевозки длинномерных грузов на железнодорожном подвижном составе : дис. … канд. техн. наук : 05.22.08 / Степан Михайлович Васильев ; БелГУТ. – Гомель, 2011. – 128 с.

2. Исследование с помощью ЭВМ нагрузок, действующих на вагоны и амортизированные грузы при соударении сцепов и пуске в ход грузовых поездов / Л. А. Манашкин, Б. С. Ратнер, А. В. Юрченко, Н. И. Грановская // Тр. ДИИТ. – Днепропетровск, 1978. – Вып. 199/25 : Проблемы механики наземного транспорта. – С. 87–93.

3. Лазарян, В. А. Моделирование соударения сцепов из вагонов с подвижными хребтовыми балками / В. А. Лазарян, Е. П. Блохин, Л. А. Манашкин // Тр. ДИИТ. – Днепропетровск, 1968. – Вып. 76. – С. 26–33.

4. Мямлин, С. В. Построение математической модели фрикционно-полимерного поглощающего аппарата / С. В. Мямлин, Н. Е. Науменко // Вісн. Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В. Лазаряна. – Дніпропетровськ, 2008. – Вип. 24. – С. 25–33.

5. Никольский, Л. Н. Амортизаторы удара подвижного состава / Л. Н. Никольский, Б. Г. Кеглин. – Москва : Машиностроение, 1986. – 144 с.

6. Размещение и крепление грузов в вагонах / А. Д. Малов, Г. П. Ефимов, О. И. Михайлов, Г. М. Штейнфер. – Москва : Транспорт, 1980. – 328 с.

7. Совершенствование способов размещения и крепления грузов в вагонах / под ред. А. Д. Малова. – Москва : Транспорт, 1970. – 136 с.

8. Спиридонов, Б. К. Аналитическое определение динамических силовых характеристик катковых опор турникетно-крепежных устройств / Б. К. Спиридовнов, А. Д. Железняков ; БелИИЖТ. – Гомель, 1982. – 14 с. – Деп. в ЦНИИT МПС 1982, № 2094.

9. Спиридонов, Б. К. Применение подвижных турникетно-крепежных устройств для перевозки длинномерных строительных конструкций железнодорожным транспортом / Б. К. Спиридонов, А. Д. Железняков, Л. П. Целковикова ; БелИИЖТ. – Гомель, 1982. – 13 с. – Деп. в ЦНИИТ МПС 1982, № 2093.

10. A selected review on the negative externalities of the freight transportation: Modeling and pricing / E. Demir, Y. Huang, S. Scholts, T. Van Woensel // Transportation Research Part E: Logistics and Transportation Review. – 2015. – Vol. 77. – P. 95–114. doi:10.1016/j.tre.2015.02.020.

11. Chou, M. Modeling and model validation of heavy-haul trains equipped with electronically controlled pneumatic brake systems / M. Chou, X. Xia, C. Kayser // Control Engineering Practice. – 2007. – Vol. 15. – Iss. 4. – P. 501–509. doi:10.1016/j.conengprac.2006.09.006.

12. Fahmy Aly, M. H. Computer applications in railway operation / M. H. Fahmy Aly, H. Hemeda, M. A. El-sayed // Alexandria Engineering J. – 2016. – Vol. 55. – Iss. 2. – P. 1573–1580. doi:10.1016/j.aej.2015.12.028.

13. Simulation of venting and leaks from pressure vessels / R. Kanes, A. Basha, L. N. Véchot, M. Castier // J. of Loss Prevention in the Process Industries. – 2016. – Vol. 40. – Р. 563–577. doi:10.1016/j.jlp.2016.02.011.
