Введение

Общий парк грузовых вагонов Украины на начало 2016 г. насчитывает более 170 тыс. вагонов, большую часть которого составляют универсальные вагоны. Структура парка грузовых вагонов по типам в процентах приведена на рис. 1: здесь категории 1−4 обозначают универсальные вагоны (72 %), категории 5−9 – специализированные (28 %).

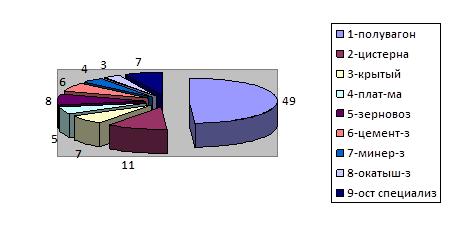

Рис. 1. Структура парка грузовых вагонов по типам

Fig. 1. Structure of freight cars fleet by types

При этом инвентарный парк УЗ составляет около 63 %, частный парк вагонов – 37 %. Последний принадлежит преимущественно крупным металлургическим, горнодобывающим и железнодорожным операторским компаниям.

Важную роль в структуре вагонного парка играют специализированные вагоны, которые отвечают требованиям относительной малозатратности грузовых операций и сохранности перевозимого груза. Увеличение порожних пробегов компенсируется за счет сокращения подготовительных операций. Из диаграммы (рис. 1) видно, что доля специализированных вагонов в парке по типам составляет от 3 до 8 %.

Среди всех типов специализированных вагонов выделяется вагон для перевозки окатышей. И хотя в количественном отношении это лишь 3 % от общего парка вагонов, что составляет чуть более 5 000 единиц, ввиду специфичности груза таким вагонам замены нет. Кроме того, в таких вагонах возможна перевозка достаточно большой гаммы сыпучих грузов, что приводит к уменьшению порожнего пробега.

В конструктивном отношении это вагон, который имеет высокую прочность каркаса кузова и плавающую обшивку. Изначально вагон проектировался на грузоподъемность 63 т, затем грузоподъемность поэтапно повышалась до 70 т. Причем это достигалось путем ввода в каркас боковой стены дополнительных раскосов без изменения конструктивной схемы вагона. Обоснование такого подхода путем расчетных и экспериментальных исследований выполнено ДНУЖТ [7], [14]. Это позволяет производить модернизацию вагонов с мини-мизацией расходов. Одновременно ужесточение каркаса боковой стены ведет к общему повышению прочности кузова – соответственно ожидаемо и увеличение срока службы таких вагонов.

В данной статье рассматриваются вопросы возможности эксплуатации вагонов для перевозки окатышей, отслуживших полуторный и более срок службы. С целью детального исследования весь парк вагонов (по состоянию на 01.01.2016 г.) был разбит на диапазоны сроков эксплуатации раздельно для частных собственников и УЗ. На рис. 2 представлена диаграмма распределения вагонов по срокам эксплуатации.

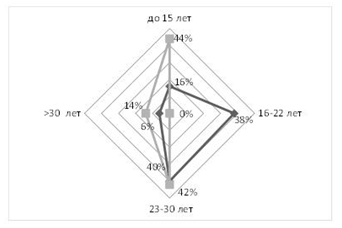

Рис. 2. Состояние парка окатышевозов
по срокам эксплуатации

Fig. 2. State Park of pellet cars
upon operating terms

На диаграмме светлым цветом отображены вагоны парка частных владельцев, темным – УЗ. Видно, что парк частников включает в себя две большие группы: вагоны до 15 лет (44 %), 23−30 лет (42 %) и некоторую часть свыше 30 лет (14 %) эксплуатации. Парк окатышевозов УЗ имеет небольшую часть вагонов до 15 лет (16 %), примерно поровну вагонов со сроком эксплуатации 16−22 лет (38 %), 23−30 лет (40 %) и незначительную часть свыше 30 лет (6 %). Однако вагоны свыше полуторного срока службы составляют около 50 % для всех видов собственников (56 % частный парк и 46 % УЗ соответственно).

Потому из вышеназванных объективных причин возникает необходимость продления срока службы вагонов, которые исчерпали свой установленный ресурс. Это дает возможность замедлить рост дефицита вагонов с помощью обоснованного продления их срока службы.

Цель

Возможность продления срока службы несущих конструкций вагонов должна быть обоснована методами, которые включают в себя: обследование их технического состояния; теоретическое и экспериментальное определение уровня нагруженности и напряженного состояния элементов конструкции, оценка остаточного ресурса (определение величины продленного срока эксплуатации) путем экспериментальных ресурсных испытаний.

Вопросы продления срока службы подвижного состава в целом и для специализированных вагонов рассматривались в работах [1], [2], [5], [11], [13], [15] соответственно. В [1] изложена методика выявления типовых неисправностей и величин коррозионных повреждений. В работах [2], [5] излагается методика расчетов напряженного состояния и экспериментальных испытаний по определению уровня напряжений, которые создаются в условиях эксплуатации в несущих конструкциях. Математическое моделирование продольных усилий, действующих при соударении и оценка напряженного состояния грузовых вагонов в эксплуатации предложены в [16], [17]. В работе [11] устанавливается срок службы на основании проведенных теоретических и экспериментальных исследований хоппера-дозатора. В работе [13] производилась оценка ресурса модернизированной платформы для перевозки контейнеров по результатам экспериментальных испытаний. А работа [15] содержит оценку состояния работ и перспективы по продлению срока службы подвижного состава.

На основании анализа выше указанных работ и в соответствии с возможностями (исследования выполнялись в инициативном порядке без стороннего финансирования) был принят следующий вариант.

На основании результатов испытаний определялся не остаточный ресурс вагонов для перевозки окатышей, а вообще возможно ли продление жизненного цикла после полуторного и двойного срока эксплуатации. Для этого в качестве критерия выбрана возможность продления службы на 3 года после полуторного срока и 2 года после двойного.

Техническое диагностирование вагонов для перевозки окатышей показало, что их большое количество остается еще в удовлетворительном техническом состоянии. В связи с этим в 2011 году испытательной лабораторией вагонов Днепропетровского национального университета железнодорожного транспорта имени академика В. Лазаряна (ДНУЖТ) выполнен комплекс натурных испытаний вагонов для перевозки окатышей. Испытания проводились с целью оценки возможности продления срока полезной эксплуатации вагонов свыше полуторного. Работа была выполнена в инициативном порядке: «Укрспецвагоном» выделены объекты для исследований, а университетом на опытном полигоне Приднепровская ж.д. – ДНУЖТ проведены комплексные испытания.

В рамках работы проведены следующие виды испытаний: статические на прочность, ударные на прочность (определительные) и ударные ресурсные испытания вагонов на установленный срок.

Методика

Перед проведением испытаний случайным образом отбирались вагоны из рабочего парка, которые отработали назначенный срок службы и прошли плановые виды ремонта. В качестве опытных вагонов было отобрано два вагона: 1983 г. и 1988 г. постройки, что соответствует 28,5 и 22,5 годам эксплуатации (далее по тексту 30 и 25 лет). Перед началом испытаний проводилось техническое диагностирование состояния вагонов с целью выявления уровня коррозионных и механических повреждений с замерами толщины элементов.

Для оценки возможности дальнейшей эксплуатации вагонов использовались следующие критерии: суммарные напряжения от вертикальных статических нагрузок и от продольных сил не должны превышать допускаемых, вагоны должны выдержать соударения с силами до 3,5 МН, общее количество которых эквивалентно заданному сроку службы. Соответствие вагонов заданным критериям проверялось путем испытаний, которые включали в себя: статические на прочность, ударные на прочность и ресурсные испытания. Все виды испытаний выполнялись согласно «Норм…»[8] и РД…[12].

Статические испытания на прочность выполнялись с целью определения напряжений в элементах вагонов с существующими толщинами элементов от веса груза. Вертикальное статическое нагружение на элементы кузова вагона осуществлялось посредством загрузки в вагон песка (рис. 3) на территории ГП «Укрспецвагон» (Украинский государственный центр по эксплуатации специализированных вагонов).

Напряжения от собственного веса конструкции учитывались при определении суммарных напряжений путем введения коэффициента, который учитывает массу кузова. При осуществлении статических испытаний проводилась запись показаний приборов, регистрирующих напряжения в соответствующих сечениях конструкции кузова вагона.

Задачей ударных испытаний на прочность является определение напряжений в элементах кузова и рамы с существующими толщинами от действия детерминированных продольных сил в диапазоне 0,5−3,5 МН (50−350 т) [8, 12] и оценка напряженно-деформированного состояния элементов конструкции вагона. При этом регистрировались значения напряжений в элементах конструкции вагона и значение усилий соударения.

Ударные ресурсные испытания выполнялись с целью расчета наработки несущих элементов кузова вагона на ударную выносливость от действия продольных усилий. Критерием соответствия является наработка на ресурс, а объем испытаний определяется равенством наработки вагона во время испытаний и в период эксплуатации.

Соударения вагонов происходили путем накатывания вагона-бойка с горки на испытываемый вагон, находящийся в голове подпорной стенки (рис. 4, где на дальнем плане видна бетонная упорная стенка с автосцепным устройством). Вагон, находящийся между головным вагоном и упорной стенкой играет двойную роль: уменьшает усилие удара в автосцепку упорной стенки и на этом вагоне также фиксируются сила соударения. Учет усилий соударения второго вагона позволяет сократить срок ресурсных испытаний. Испытания выполнялись со скоростями соударения от 3 до 13 км/ч [8, 12] с постепенным ступенчатым повышением скорости с шагом 1−2 км/час. Соударения осуществлялись сериями, которые соответствуют одному году эксплуатации. Условием завершения испытаний было получение необходимого объема экспериментальных данных или нарушения целостности конструкции вагона, которые угрожали бы безопасности дальнейшего проведения испытаний.

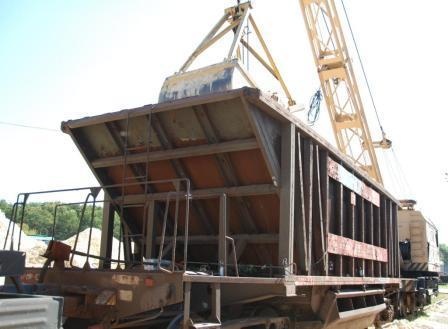

Рис. 3. Статические испытания

Fig. 3. Static tests

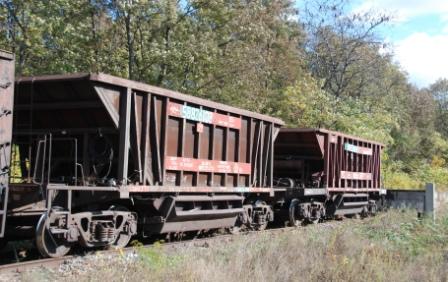

Рис. 4. Расположение вагонов при ударных испытаниях

Fig. 4. Location of cars during impact tests

Все виды ударных испытаний проводились на опытном полигоне Приднепровская ж.д. – ДНУЖТ (ст. Илларионово Приднепровской ж.д.). Для этого на кузова вагонов были наклеены тензометрические датчики для определения напряжений, а серийные автосцепки были заменены на автосцепки-динамометры для определения усилий соударений.

Регистрирация процессов осуществлялась путем их записи в память компьютера, а затем известными способами амплитуды деформаций переводились в усилия и напряжения.

По результатам математической обработки регистрируемых процессов (напряжения в элементах конструкции и усилия соударения) в каждом виде испытаний определялось следующее:

− по результатам статических испытаний определялись напряжения в элементах конструкции от веса груза и собственного веса кузова;

− на основании результатов ударных испытаний на прочность строились графики зависимости усилий соударения от скорости напряжений в элементах вагона от усилий соударения, находились напряжение в отдельных элементах кузова, проводилась оценка напря-женного состояния конструкции кузова вагона по расчетным режимам [8];

– на основании результатов ресурсных испытаний производился расчет наработки на ресурс каждого вагона.

Результаты

Состояние конструкции кузовов вагонов после 25 и 30 лет службы мало отличалось и является типичным для таких вагонов. Уменьшение толщины основных несущих элементов (хребтовой, шкворневой, промежуточной поперечной балок) вследствие коррозии не превышало 10 %, отсутствовали трещины, деформации, обрывы стоек и прочее. Наибольшие коррозионные повреждения отмечены в элементах нижней обвязки (уменьшение толщины на 10 %) . Тогда как изменение толщин элементов несущих хребтовой и шкворневой балок незначительно (около 3 %).

Перечисленные повреждения могут быть устранены при плановом ремонте согласно инструкции ЦВ-0016 [2], ЦВ-0017 [1], ЦВ-0019 [5], ЦВ-0122 [7] – поэтому все выше перечисленные вагоны были приняты к испытаниям.

После обработки результатов статических испытаний на прочность получены напряжения в элементах конструкции вагонов 1983 и 1988 г.г. постройки. На основании выборки максимальных величин напряжений по основным несущим элементам конструкции кузова построена диаграмма их распределения по элементам.

На рис. 5 приняты следующие обозначения: ХБС – хребтовая балка посредине вагона, ШБ – шкворневая балка, НОС – нижняя обвязка посредине вагона, ВОС – верхняя обвязка посредине, ВОШ – верхняя обвязка у шкворневой стойки, Ш Ст – шкворневая стойка, НкП – наклонный пояс. Статические испытания на прочность показали, что общий уровень статических напряжений в вагоне 1988 г. постройки примерно одинаков и конструкция, в целом, является равно напряженной. В вагоне 1983 г. постройки максимальные напряжения зафиксированы в верхней обвязке у шкворневой стойки – 115 МПа, в то время как в наклонном поясе не превысили 24 МПа. По остальным элементам уровень напряжений примерно одинаков с уровнем напряжений в конструкции вагона постройки 1988 г.

На основании результатов соударений вагонов на прочность проведена обработка записей динамических процессов и выполнена оценка прочности конструкции кузова.

На рис. 6 приведен фрагмент записи динамических процессов при соударении вагона 1983 г. постройки для двух характерных точек: в шкворневой стойке (линия 1) и нижней обвязки посредине вагона (линия 2).

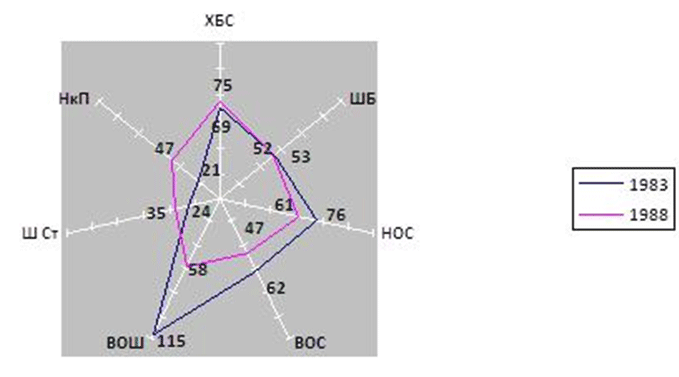

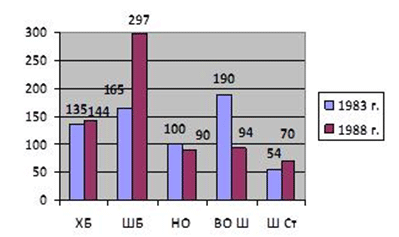

Рис. 5. Диаграмма распределения напряжений (в МПа) по элементам кузовов вагонов

Fig. 5. Stress distribution diagram (in MPa) upon the elements of the cars bodies

1
2
3	Время,с

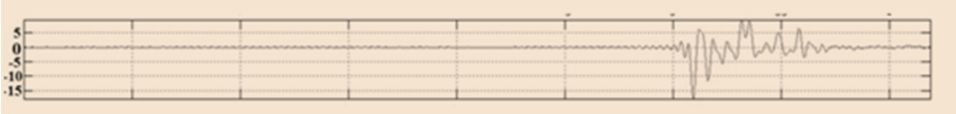

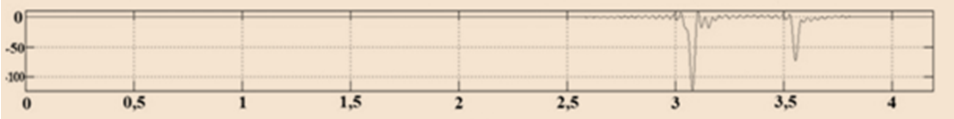

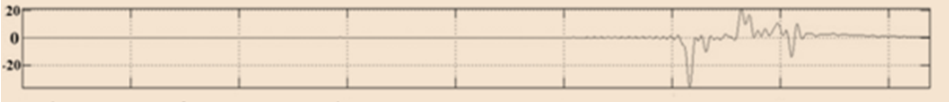

	Рис. 6. Фрагмент записи динамических процессов при соударении Fig. 6. A fragment of dynamic processes recording at the collision

По горизонтали – время соударения в секундах, по вертикали – величины напряжений в момент соударения в МПа (линии 1, 2) и усилие в автосцепке в МН (линия 3). Из записи видно, что при величине силы удара 148 т напряжения в шкворневой стойке у нижней обвязки составили 18,5 МПа, напряжения в нижней обвязке посредине вагона – 38 МПа. При повторном ударе через 0,473 сек с величиной 65 т (вследствие небольшого отката вагона от действия упруго-диссипативных сил) уровень напряжений значительно ниже – 20 МПа.

В процессе обработки результатов ударных испытаний на прочность получены значения усилий и зависимость от них напряжений в элементах конструкции (рис. 7).

На рисунке для примера приведен точечный график зависимости величины напряжений в хребтовой балке от усилия соударения. Между рассматриваемыми величинами существует линейная зависимость – напряжения растут с увеличением силы удара и достигают 122 МПа при силе 278 т. Такая же картина наблюдается во всех элементах вагонов.

На основании результатов обработки произведена оценка прочности кузовов вагонов по І и ІІІ расчетным режимам от действия квазистатических сил. Для удобства сравнительного анализа величины суммарных напряжений в элементах кузова сведены в диаграммы (рис. 8).

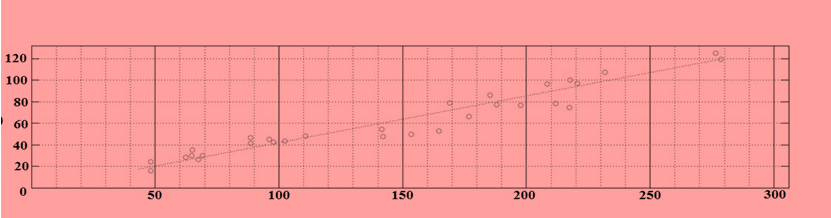

Рис. 7. Зависимость напряжений (по вертикали, МПа)
в хребтовой балке от силы соударения (по горизонтали, т)

Fig. 7. Dependence of stresses (vertical MPa)
in the center sill from collision forces (horizontal, m)

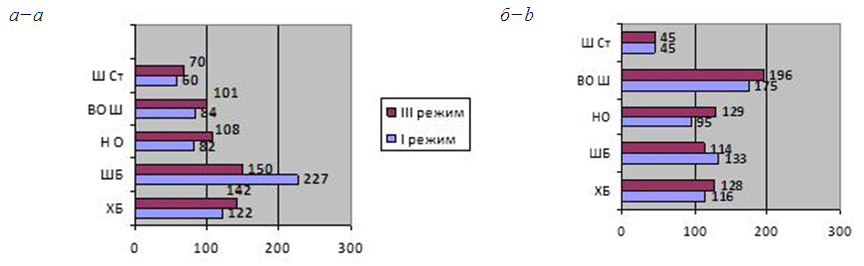

	Рис. 8. Суммарные напряжения (по горизонтали, МПа) в элементах конструкции вагонов Fig. 8. The total stresses (horizontal MPa) in the design elements of cars

На рис. 8, а приведена иллюстрирация суммарных напряжений в элементах вагона 1988 г., на рис. 8, б – вагона 1983 г. постройки. Уровень напряжений в хребтовой балке (ХБ), нижней обвязке (Н О) и шкворневой стойке (Ш Ст.) в обоих вагонах примерно одинаков. Отличаются напряжения в шкворневой балке (ШБ) по І режиму и в верхней обвязке у шкворневой стойки (ВО Ш) – по І и ІІІ режимам. Но, в целом, уровень напряжений по обоим расчетным режимам не превышает допускаемых [8].

Кроме того, для полноты картины, была произведена оценка прочности конструкции обоих вагонов при испытаниях на сопротивление удару. При этом суммарные напряжения включали в себя напряжения от вертикальной статической нагрузки и от продольной силы 3,5 МН (350 т) – ударной нагрузки. Величины максимальных суммарных напряжений приведены на гистограмме (рис. 9).

Из гистограммы видно, что максимальные суммарные напряжения с учетом ударных нагрузок в элементах конструкции не превышают предела текучести 305 МПа. И если в вагоне 1988 г. они достигают в шкворневой балке 297 МПа, то в вагоне 1983 г. по всем элементам не превышают 190 МПа. Таким образом, прочность кузовов обоих вагонов от действия квазистатических и ударных нагрузок согласно нормативным документам обеспечивается.

В процессе ресурсных испытаний было выполнено 2 117 соударений с продольными силами 0,5−3,8 МН для вагона 1988 г. и 1684 – для вагона 1983 г. постройки. При этом повреждений элементов кузова вагона не наблюдалось. По результатам ударных ресурсных испытаний весь диапазон продольных сил распределялся на интервалы и для каждого из них выполнялся расчет наработки на ударную выносливость, а затем общие наработки для каждого вагона. На рис. 10 приведено распределение количества соударений в каждом диапазоне усилий (МН) для обоих вагонов.

Рис. 9. Суммарные напряжения (по вертикали, МПа) при ударных нагрузках

Fig. 9. The combined stresses (vertical MPa) at shock loads

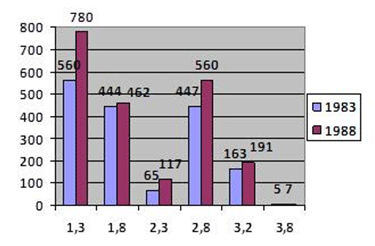

Рис. 10. Количество соударений (по вертикали) в диапазонах усилий (по горизонтали, МН)

Fig. 10. The number of collisions (vertical) in the range of forces (horizontal MH)

Гистограмма на рис. 10 отображает спектр усилий и количество соударений в каждом диапазоне спектра, выполненных в процессе ресурсных испытаний. Фактическое количество соударений приводилось к эквивалентной нагрузке, на основании которой определялась возможность продления срока службы вагона.

Научная новизна и практическая
значимость

На основании результатов выполненных статических и ударных испытаний на прочность показано, что после 25 и 30 лет эксплуатации вагоны соответствуют требованиям нормативных документов по условиям прочности и безопасности движения. Проведенные ресурсные испытания показали, что из условий сопротивления усталости срок службы вагонов может быть продлен на следующие 2−3 года. Результаты работы могут быть использованы при продлении срока службы выше указанных вагонов. Настоящие исследования позволили без дополнительных мер продолжить срок эксплуатации вагонов.

Выводы

По результатам проведенных экспериментальных исследований установлено:

− суммарные напряжения по І и ІІІ расчетным режимам от квазистатических нагрузок в элементах конструкции кузова не превышают допускаемых;

− суммарные напряжения от ударных нагрузок с величиной продольного усилия до 3,5 МН не превышают предела текучести (305 МПа);

− оба вагона прошли ресурсные испытания без повреждений, которые бы препятствовали проведению испытаний и не могли бы быть устранены при проведении очередного планового вида ремонта;

− оба вагона имели наработку на ресурс, позволяющие продлить срок их полезной эксплуатации на последующие 2 года для вагона 1983 г. и 3 года – для 1988 г. постройки.

На основе проведенных исследований определено, что вагоны после полуторного и двойного срока эксплуатации с характерным уровнем коррозионных повреждений имеют наработку на ресурс, достаточную для их дальнейшей эксплуатации на протяжении выше-указанного срока. После исчерпания этого срока рекомендуется проведение ресурсных испытаний для оценки остаточного ресурса, который будет зависеть от условий эксплуатации и общего состояния вагонов.
