Введение

Процессы образования карбидов в высокохромистых чугунах оказывают большое влияние на их износостойкость [3, 21, 23], а также на обрабатываемость резанием [13]. Тип и состав карбидов зависит от общего содержания хрома в чугуне, а так же от количества других карбидообразующих элементов [12, 22]. Влияние хрома на процессы образования карбидов железа изучены недостаточно.

Принято считать, что в высокохромистых чугунах, в зависимости от соотношения хрома и углерода, формируется карбиды Cr₂₃C₆ и Cr₇C₃, а также цементит Fe₃C.

В настоящее время отсутствует единое мнение о растворимости хрома в цементите. Растворимость хрома в цементите, по мнению [5, 18] достигает 20 масс. %. Авторами [8] отмечается, что в цементите может растворяться до 18 % (ат.) Cr, что соответствует 21,18 масс. %.

В то же время в работе [2] отмечается, что при общем содержании хрома в чугуне до 9,5 % карбидная фаза представлена цементитом. При увеличении содержания хрома от 9,5 до 12,5 % ледебурит постепенно замещается аустенито-хромисто-карбидной эвтектикой, состоящей из карбидов (Cr,Fe)₇C₃. При 12 % Cr в чугуне его содержание в аустените составляло около 7 %, в цементите − 18 %, а в хромистых карбидах − около 24 %. При увеличении общего содержания хрома до 29 % его содержание в карбидах увеличилось до 52 %.

Таким образом, возникает вопрос о том, что представляет собой фаза – «хромистые карбиды», содержащая 24 % хрома, находящаяся в фазовом равновесии с цементитом, содержащим 18 % хрома.

Многими исследователями [3−5, 19, 20, 23] принято, что в карбиде Cr₇С₃ растворяется 30−50 % Fe, а в Cr₂₃С₆ − до 35 % Fe, а факт существования карбида Fe₇C₃, легированного хромом в системе Fe – C – Cr, не отмечается.

В работах [6, 8] отмечается факт практического и теоретического существования карбида Fe₇C₃ в системе Fe – C.

Учитывая то, что Fe и Cr образуют непрерывные ряды твердых растворов, утверждение о том, что в карбиде Cr₇С₃ растворяется 30−50 % Fe, вызывает сомнения. По данным [10, 11], максимальная растворимость железа в карбиде (Cr,Fe)₇С₃ составляет 55 %.

Авторами [11] отмечается, что в системе Fe – C – Cr присутствовали карбиды (Cr,Fe)₇C_3,, в которых в равновесии с α- твердым раствором с 6,5 % Cr два атома хрома были замещены двумя атомами железа, а в равновесии с α- твердым раствором с 0,75 % Cr замещались четыре атома хрома. Карбидная фаза Cr₅Fe₂C₃ содержала 63,8 % Cr, 27,3 % Fe и 8,9 % C, а Cr₃Fe₄C₃ – 37,6 % Cr, 53,8 % Fe и 8,8 % C.

Таким образом, имеется противоречие, заключающееся в том, как идентифицировать фазу Cr₃Fe₄C₃. Исходя из содержания железа и хрома это карбид железа Fe₇C₃, легированный хромом.

Авторами [8] была рассмотрена орторомбическая структура карбидов Fe₇C₃ и Cr₇C₃, с элементарной ячейкой из 40 атомов, получившая экспериментальное подтверждение. Параметры решетки карбида Fe₇C₃ составили: a – 0,454; b – 0,689; c – 1,191Å. Для карбида Cr₇C₃: a – 0,453; b – 0,701; c – 1,214 Å. Установлено, что энергия образования Fe₇C₃ (+ 0,058 эВ/атом) является положительной величиной, незначительно меньшей, чем у Fe₃C (+ 0,07 эВ/атом). Для карбида Cr₃C со структурой цементита энергия образования равна – 0,07 эВ/атом. Проведенные расчеты показали, что образование карбидов Cr₃C₂, Cr₇C₃ и Cr₂₃C₆ (их энергии образования получены в пределах от –0,12 до –0,23 эВ/атом) являются более предпочтительными по сравнению с метастабильным Cr₃C. Таким образом, замещение атомов железа на атомы хрома снижает энергию образования карбидов железа до отрицательных величин, при этом образование (Cr, Fe)₇C₃ является энергетически более выгодным при высоком содержании хрома, что объясняет трансформацию (Fe, Cr)₃C → (Cr, Fe)₇C₃ → Cr₇C₃.

В связи с тем, что в работе [14] отмечается образование карбидных фаз, содержащих 31,3−36,9 % и 35,3−48,5 % Cr в чугунах без термической обработки с общим содержанием 11,5 % и 21,7 % Cr соответственно, трансформация карбидной фазы, рассмотренная авторами [8], не полностью характеризует этот процесс.

На основании вышеизложенного можно сделать заключение о том, что карбид Fe₇C₃, легированный хромом, имеющий отрицательную энергию образования, находится в ряду трансформаций между (Fe, Cr)₃C и (Cr, Fe)₇C₃. Полная трансформация карбидной фазы имеет вид (Fe, Cr)₃C → (Fe, Cr)₇C₃ → (Cr, Fe)₇C₃→ Cr₇C₃.

Массовые отношения элементов в карбидах не позволяют однозначно идентифицировать карбидные фазы. Поэтому идентификацию карбидов необходимо производить исходя из того, какого элемента содержится более 50 ат. % от общего количества карбидообразующих металлов.

До настоящего времени отсутствует полная систематизация карбидных фаз, формирующихся в системе Fe – C – Cr.

Цель

Цель работы заключалась в анализе условий формирования, трансформации и систематизации карбидных фаз, образующихся в системе Fe – C – Cr.

Методика

Исследовали карбиды, образующиеся в чугуне 300Х28Н2 в литом состоянии без термической обработки и после изотермической выдержки при 1 050 °С в течение 4,5 часов и последующей нормализации. Для выявления структурных составляющих и травления карбидов применяли травитель Марбле. Химический состав карбидов и металлической основы определяли на микроскопе РЕМ 106И в локальных точках.

Пересчет содержания элементов из масс. % в ат. % и наоборот осуществлялся по стандартной методике. Погрешность вычислений, за счет округлений атомных масс элементов, не превышала 0,3 %.

Количество атомов в элементарной решетке было принято по данным [1, 2, 7, 15, 17] и составило для карбидов Мe₃C –16, Ме₇C₃ – 40, Ме₂₃C₆ – 116 и Ме₃C₂ –20 атомов.

Результаты

Образование карбидной фазы в высокохромистых чугунах происходит в результате снижения растворимости углерода как в жидком, так и твердом состоянии. Углерод является регулятором количества карбидов, а содержание хрома (карбидообразующих элементов) определяет тип карбида и его морфологию. В системе Fe – C – Cr выделение карбидов из жидкой фазы наблюдается как в заэвтектических, так и доэвтектических чугунах. В этой системе происходят перитектические нонвариантные превращения: три в жидком состоянии и два в твердом.

При рассмотрении процессов формирования карбидов следует учитывать концентрацию элементов и диффузионные возможности атомов углерода и хрома при соответствующих температурах; количество атомов, образующих элементарную кристаллическую решетку карбидов; а также переменную растворимости железа в карбидах хрома, зависящую от температуры [17].

Составы карбидов в ат. % и соответствующих масс. %, не содержащих растворенных металлов, а также при концентрации Cr 50 ат. % и максимальной растворимости Cr и Fe, с указанием количества атомов, представлены в табл. 1.

Таблица 1

Составы карбидов в ат. % и масс. %
с разной концентрацией хрома и железа

Table 1

Composition of carbides in at. % and mass %
with different concentrations of chromium and iron

Тип карбида	Элемент / кол. атомов	Содержание
		ат. %	масс. %
Fe3С	C / 4а	25	6,69
	Fe / 12а	75	93,31
(Fe,Cr)3С Cr–18 ат. %	C / 4а	25	6,79
	Cr	18	21,18
	Fe	57	72,03
Сr3С	C / 4а	25	7,15
	Cr / 12а	75	92,85
Сr7С3	C / 12а	30	9,01
	Cr / 28а	70	90,99
Fe7С3	C / 3а	30	8,44
	Fe / 7а	70	91,56
(Cr,Fe)7С3 Fe–30 масс. %	C / 12а	30	8,82
	Cr / 19а	47,5	60,44
	Fe / 9а	22,5	30,75
(Cr,Fe)7С3 Fe–50 масс. %	C / 12а	30	8,71
	Cr / 14а	35	44,01
	Fe / 14а	35	47,27
(Cr,Fe)7С3 Fe–55 масс. %	C / 12а	30	8,69
	Cr / 13а	32,5	40,77
	Fe / 15а	37,5	50,53

Окончание табл. 1

End of table 1

Тип карбида	Элемент / кол. атомов	Содержание
		ат. %	масс. %
Сr23С6	C / 24а	20,68	5,68
	Cr / 92а	79,32	94,32
(Cr,Fe)23С6 Fe–35 масс. %	C / 24а	20,68	5,55
	Cr / 60а	51,74	60,07
	Fe / 32а	27,58	34,39
Сr3С2	C / 8а	40	13,34
	Cr / 12а	60	86,66
(Cr,Fe)3С2 Fe–15 масс. %	C / 8а	40	13,20
	Cr / 10а	50	71,45
	Fe / 2а	10	15,35

Анализ табл. 1 показывает, что замещение атомов основного карбидообразующего элемента атомами других металлов изменяет их массовое соотношение, что связано с различием в атомных весах этих элементов. При одинаковом количестве атомов железа и хрома (равноатомная концентрация) в карбиде Me₇C₃ содержание хрома меньше чем железа и составляет 44,01 и 47,27 мас. % соответственно. Следовательно, карбиды Me₇C₃, содержащие до 44,0 масс. % Cr, идентифицируются как карбиды железа (Fe, Cr)₇C₃, а содержащие хром свыше этого количества – как (Cr, Fe)₇C.

Учитывая то, что карбидные фазы Cr₂₃C₆ – Mn₂₃C₆ и Cr₇C₃ – Mn₇C₃ изоморфны и образуют непрерывные ряды твердых растворов [17], а также близость параметров решеток карбидов Cr₇C₃ и Fe₇C₃ и свойства твердых растворов в системе Fe – Cr, можно предположить существование непрерывного ряда твердых растворов карбидов Fe₇C₃ – Cr₇C₃ с орторомбической решеткой.

При растворении железа в карбидах хрома содержание углерода в них снижается. Так, в карбиде Сr₇С₃ содержание углерода снижается с 9,01 масс. % до 8,44 при полном замещении хрома, а в карбиде Сr₂₃С₆ – с 5,68 масс. % до 5,55 при растворимости железа 35 масс. %. Таким образом, для образования карбидов, содержащих большое количество железа, требуются меньшие флуктуации углерода, что имеет большое значение при быстром охлаждении.

Быстрое охлаждение способствует формированию метастабильных структур, в том числе карбидов, которые при последующей термической обработке трансформируются в карбиды, обладающие меньшим уровнем свободной энергии.

Карбид Cr₂₃C₆ отличается низкой способностью к кристаллизации, поэтому при быстром охлаждении образуется карбид Cr₇C₃ [7]. Автором [1, 9] отмечается, что при быстром охлаждении образуется метастабильный карбид Сr₇С₃, а при медленном – Cr₂₃С₆, это свидетельствует о том, что координация атомов хрома и углерода в расплаве ближе к координации, существующей у карбида Сr₇С₃, чем у Cr₂₃С₆. С этим утверждением трудно согласиться, потому что для образования карбида Сr₇С₃ требуется соотношение Cr/C равное 2,33, а для Cr₂₃С₆ – 3,83. Таким образом, для образования Сr₇С₃ требуется меньшая флуктуация хрома, а учитывая тот факт, что карбид Сr₇С₃ может растворять железо в количествах больших, чем Cr₂₃С₆ образование карбида (Cr, Fe)₇С₃, с учетом термокинетических факторов более вероятно и совсем не связано с координацией атомов в расплаве. Флуктуация углерода в данном случае не является определяющим фактором, потому что в жидком расплаве возможно образование свободного углерода.

По соотношению углерода к хрому карбиды располагаются в следующей последовательности: Ме₇С₃, Ме₃С, и Ме₂₃С₆. В простых цифрах этот ряд составляет 2 – 3 – 4. Соответственно для образования Ме₇С₃ требуется меньшая флуктуация карбидообразующего элемента, а для Ме₂₃С₆ – максимальная.

Авторами [8] отмечается, что методами быстрой закалки получен метастабильный карбид Сr₃С со структурой цементита.

Химический состав и тип карбидов характерен для конкретного состава чугуна и зависит от многих факторов. Образование карбидов носит диффузионный характер. Поэтому химический состав и тип карбидов зависит от влияния термокинетических (скорость диффузии, степень структурной и химической близости исходной и образующейся фаз) и термодинамических факторов (отклонение от равновесия), на которые оказывают влияние легирующие элементы.

Изменение содержание углерода в карбидах в зависимости от содержания хрома представлено на рис. 1.

Рис. 1. Содержание углерода в карбидах
в зависимости от типа карбида
и концентрации хрома

Fig. 1. Carbon content in carbides depending
on the carbide type and chromium concentration

На основании литературных данных и значений табл.1 построены области существования карбидов, образующихся в высокохромистых чугунах (рис. 2).

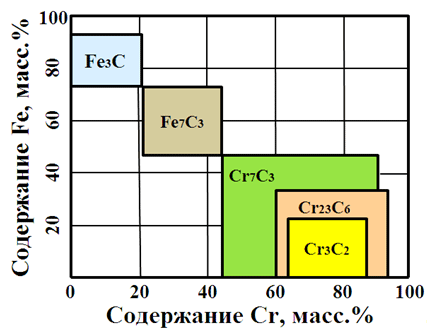

Рис. 2. Области существования карбидов
в зависимости от содержания в них С, Fe и Cr

Fig. 2. Areas of carbide existence depending
on C, Fe and Cr content in them

Для образования карбида Ме₂₃С₆ требуется минимальная концентрация углерода, а для Ме₃С₂ − максимальная. Поэтому карбид Ме₂₃С₆ образуется в сплавах с низким содержанием углерода и большим содержанием хрома. Карбиды хрома имеют разную температуру растворения в твердом растворе. Автором [5] отмечается, что при нагреве на 1 100 °С карбид Cr₂₃С₆ полностью растворяется, тогда как Cr₇С₃ сохраняется и является единственным нерастворимым карбидом. Карбиды Ме₃С растворяются при нагреве выше температуры α – γ превращения или при повышении растворимости углерода в α– фазе.

В сплавах Fe – C – Cr [11], содержащих до 1 % С, из жидкой фазы преимущественно выделяются карбиды Ме₂₃С₆, а выделение карбидов Ме₇С₃ и Ме₃С наблюдается из твердого раствора в процессе охлаждения. В сплаве с 1 % С выделение карбидов Ме₇С₃ из расплава наблюдается при содержании хрома 10−20 % и более 30 %. В интервале концентраций хрома 20−25 % из расплава выделяются карбиды Cr₂₃С₆, а при 25−30 % − кристаллы γ – и α – фазы. В сплавах, содержащих 2−4 % С и 13−25 % Cr, из жидкого расплава выделяются карбиды Cr₇С₃, а при охлаждении из твердого раствора выделяются карбиды Ме₂₃С₆, Ме₇С₃ и Ме₃С. Следует отметить, что при содержании в чугуне 25 % Cr первоначально в расплаве формируются карбиды Cr₂₃С₆, которые при охлаждении расплава трансформируются в карбиды Ме₇С₃ по механизму перитектического превращения. При дальнейшем охлаждении из твердого раствора выделяются карбиды Ме₂₃С₆.

Это связано с тем, что при формировании карбида Mе₇С₃ происходит значительное обеднение металлической основы углеродом и соотношение Cr/C повышается, что способствует формированию карбидов Cr₂₃С₆.

По данным [9], образование Cr₃С₂ начинается при температурах 1 150−1 200 °С и идет через образование низших карбидов, при этом однофазный карбид образуется при 1 500−1 600 °С. Таким образом, для образования Cr₃С₂ требуется большая флуктуация углерода и хрома, поэтому его образование возможно только в процессе изотермической выдержки при температурах, обеспечивающих большую диффузионную способность хрома.

При рассмотрении процессов выделения и формирования карбидной фазы следует учитывать, что в процессе кристаллизации и охлаждения чугунов, карбидная фаза является ведущей, а металлическая основа формируется в зависимости от типа и количества образовавшихся карбидов, что связано со снижением свободной энергии системы. При этом температура и концентрация карбидообразующих элементов в металлической основе, из которой выделяются карбиды, так же определяет их тип и состав. То есть, в процессе образования карбидной фазы в первоначальный момент формируется один тип карбида, а затем вследствие обеднения металлической основы происходит образование карбидов другого химического состава и даже типа. Модель слоистых карбидов представлена на рис. 3.

Рис. 3. Схема строения слоистого карбида

Fig. 3. Structural scheme of the laminated carbide

В чугунах, легированных Cr, Mn, Ni и Si, в процессе первичной кристаллизации образуются карбиды сложного состава, что связано с их формированием в жидкой фазе при высокой температуре и быстрым фронтом кристаллизации [2, 14]. В состав хромистых карбидов входят Mn, Ni и Si, которые в процессе охлаждения замещаются атомами хрома, обладающего большим сродством к углероду. Процесс замещения атомов металла в карбидах определяется не только сродством элемента к углероду, но и его концентрацией в сплаве [14]. В процессе изотермической выдержки при 1050 °С произошло образование равновесных фаз, что вызвало преобразование слоистых карбидов в монокарбиды (рис. 4).

а–a
б–b

Рис. 4. Трансформация слоистого карбида в монокарбид (Cr, Fe)₇С₃ в чугуне 300Х28Н2:
а – слоистые карбиды; б – карбид (Cr, Fe)₇С₃
с участками аустенита

Fig. 4. Transformation of the laminated carbide into the monocarbide (Cr, Fe)₇С₃ in the cast iron 300Х28Н2:
а – laminated carbides; b – carbide (Cr, Fe)₇С₃
with austenite zones

В процессе травления поверхностные слои карбида с меньшим содержанием хрома растравливались (рис. 4, а). Это связано с тем, что карбид (Fe, Cr)₃С не обладает достаточной химической стойкостью [15]. В процессе изотермической выдержки при 1 050 °С в течение 4,5 часов и последующей нормализацией содержание хрома в поверхностных слоях карбида повысилось, что устранило травление карбида (рис. 4, б). Появление участков аустенита внутри карбида (рис. 4, б) подтверждает протекание трансформации карбида (Fe, Cr)₇С₃ в карбид (Cr, Fe)₇С₃ по механизму, описанному в [14]. Содержание хрома в центральных зонах карбида повысилось с 62,7 до 67,8 %. В матрице чугуна 300Х28Н2, в процессе нормализации наблюдалось выделение мелкодисперсных карбидов Fe₃C, содержащих 17,3−21,5 % Cr (рис. 4, б).

В процессе термической обработки система стремится к минимуму свободной энергии, что вызывает замещение атомов слабых карбидообразующих элементов, на атомы элементов, обладающих большим сродством к углероду, что проявляется в изменении не только химического состава карбида, но и его типа.

Автором [2] отмечается, что цементит описывается как ромбически искаженный упорядоченный раствор углерода в γ– Fe, следовательно, для образования легированного цементита необходима только диффузия углерода. Поэтому при низких температурах, а также в условиях быстрого охлаждения, когда диффузионные процессы замедляются, и возможна только диффузия углерода, образуются карбиды Me₃C, содержащие атомы железа и других металлов в количествах, соответствующих их концентрации в металлической основе (аустените).

В чугуне 28Х32Н3Ф после аустенизации при 950 и 1050 °С и изотермической выдержки при 350 °С в течении 3 часов остаточный аустенит претерпевает распад на феррит, карбид хрома Cr₇C₃ и цементит Fe₃C [16].

Это подтверждает то, что в области температур, при которых происходит диффузия хрома, образуются карбиды хрома, а по мере снижения температуры, когда диффузия хрома затруднена или невозможна, образуются карбиды Fе₇С₃ или Fе₃С, легированные хромом.

Научная новизна и практическая
значимость

Построена модель слоистого строения карбидов, формирующихся из жидкой фазы в системе Fe – C – Cr. Предложена идентификация карбидной фазы, исходя из концентрации элементов в атомарных процентах. Построена модель изменения содержания углерода в карбидах различного типа в зависимости от концентрации хрома.

Предложенная система классификации карбидов и модель их строения позволят оптимизировать составы чугунов и режимы термической обработки для разных условий эксплуатации.

Выводы

1. Идентификацию карбидов необходимо производить в атомарных процентах по содержанию основного карбидообразующего элемента.

2. В процессе первичного формирования карбидной фазы в системе Fe – C – Cr образуются слоистые карбиды, представляющие собой непрерывный ряд твердых растворов Fе₇С₃ – Cr₇С₃.

3. Выделение легированного цементита происходит на имеющихся карбидах Ме₇C₃ или границах зерен, а при повышении скорости охлаждения − в объеме зерна.
