РУХОМИЙ СКЛАД І ТЯГА ПОЇЗДІВ

Вступ

Плідне функціонування транспортної галузі зумовлює необхідність упровадження в експлуатацію сучасних транспортних засобів. Оскільки основний сегмент перевізного процесу відведено залізничному транспорту, то до створення сучасних конструкцій вагонів потрібно перед’являтися особливі умови. Зокрема це стосується їх несучих конструкцій.

Важливим напрямом створення перспективних вантажних вагонів є оптимізація їх несучих конструкцій. Це дозволило б зменшити їх матеріалоємність за умови дотримання вантажопідйомності не нижче за відповідні конструкцій вагонів-прототипів. Таке рішення сприятиме зменшенню витрат на виготовлення вагонів, їх експлуатацію, а також підвищенню ефективності перевізного процесу.

Визначення динамічної навантаженості піввагона моделі С70 з урахуванням різної висоти центра ваги наведено у [8]. Розрахункові сили, які діють на кузов вагона, установлено на підставі нормативних стандартів для залізниць Китаю.

З’ясування основних динамічних показників вантажних вагонів з урахуванням поперечних зміщень візків описано в [7]. Отримано дані, які дозволяють оцінити вплив поперечного зміщення візків вагона на показники безпеки руху.

Однак задачу визначення вертикальної навантаженості несучих конструкцій вагонів з урахуванням зменшення їх матеріалоємності в цих роботах не розглянуто.

Дослідженню динаміки рухомого складу з використанням експериментального вагона-лабораторії присвячено роботу [5]. Розглянуто можливу силову дію на рейку та колесо рухомого складу під час проходження складної ділянки колії.

Оцінку динамічних якостей вантажних вагонів на візках перспективної моделі наведено в [14]. Отримано експериментальні залежності основних динамічних показників руху піввагонів із використанням візків моделі 18–9771, яка має різні параметри ковзунів. Це дає можливість вибору параметрів ковзунів для отримання найбільшого ефекту зі зниження динамічної навантаженості як вагона, так і колії.

Однак у цих роботах приділено увагу поліпшенню показників динаміки вагонів шляхом використання нових або модернізованих типів візків. При цьому не взято до уваги несучі конструкції вагонів.

Особливості модернізації кузовів вантажних вагонів на сучасному етапі розвитку транспортної галузі описано в [15]. Метою такої модернізації є подовження строку експлуатації вагона. Також у роботі запропоновано вдосконалення системи діагностики технічного стану модернізованих кузовів вагонів.

Заходів щодо оптимізації кузова вагона з метою зменшення матеріалоємності в роботі не запропоновано.

Структурно-динамічний аналіз вантажного вагона подано в [13]. Розрахунок проведено за методом скінченних елементів. При цьому розглянуто багаторівневу систему вільності вагона.

Результати визначення динамічної навантаженості піввагона під час перевезення на залізничному поромі наведено в [9, 11]. При цьому розглянуто випадок жорсткого закріплення кузова відносно палуби, тобто відсутність власного ступеня вільності під час коливань залізничного порома.

Важливо зазначити, що в цих роботах не взято до уваги визначення вертикальної динаміки та оцінку ходу вагона.

Дослідження впливу осьового навантаження на динамічні показники піввагонів, а також показники їх взаємодії з колією описано в [16]. Проведено математичне та комп’ютерне моделювання динамічної навантаженості піввагона під час руху зі швидкостями в діапазоні від 50 до 90 км/год в кривих радіусами 350 і 600 м.

Визначення міцності кузова піввагона з урахуванням отриманих результатів динамічної навантаженості в роботі не проведено.

Результати втомного аналізу кузова вагона серії S (g) mmns наведено в [17]. Розрахунок здійснено за методом скінченних елементів. Розроблено та верифіковано тривимірні моделі досліджуваних вагонів та визначено показники їх міцності.

Однак питанню оптимізації кузова вагона з метою зменшення матеріалоємності в цій роботі уваги не приділено.

Мета

Основною метою статті є дослідження вертикальної динаміки несучих конструкцій вантажних вагонів з круглих труб. Це дозволить обґрунтувати доцільність упровадження круглих труб як несучих елементів кузовів вагонів та визначити вплив цього вдосконалення на безпеку руху. Для досягнення зазначеної мети потрібно виконати такі завдання:

– створити розрахункову схему несучої конструкції вантажного вагона для визначення основних показників динаміки;

– визначити основні показники динаміки вантажних вагонів із круглих труб;

– провести аналіз отриманих результатів щодо визначення основних показників динаміки вантажних вагонів із круглих труб.

Методика

Для зменшення матеріалоємності несучих конструкцій вагонів запропоновано впровадити як конструкційні елементи круглі труби [10, 12]. Таке технічне рішення обґрунтовано проведеними розрахунками на міцність. При цьому дослідження проведено для основних типів вантажних вагонів: піввагон, критий вагон, вагон-платформа та вагон-хопер (рис. 1).

Просторові комп’ютерні моделі вантажних вагонів з урахуванням запропонованих рішень наведено на рис. 2.

Для визначення основних показників динаміки запропонованих конструкцій вагонів проведено розрахунки, для чого використано математичну модель, наведену в [3].

Вагон при цьому розглянуто як систему з трьох твердих тіл – несучої конструкції та двох візків моделі 18–100 з ресорними комплектами, які мають жорсткість та коефіцієнт відносного тертя.

Ураховано, що на систему накладено такі зв’язки:

– переміщення кузова та візків вагона-платформи уздовж осі колії однакові: q₁ = q₃ = q₅;

– колісні пари рухаються без проковзування: Ψr_ij = xr_ij/R, (r, i, j = 1, 2), де R – радіус колеса, 0,475 м;

– через відсутність пружних елементів у буксовому підвішуванні підстрибування візків визначають підстрибуванням колісних пар.

а – а                                                                    б – b

в – c                                                                                          г – d

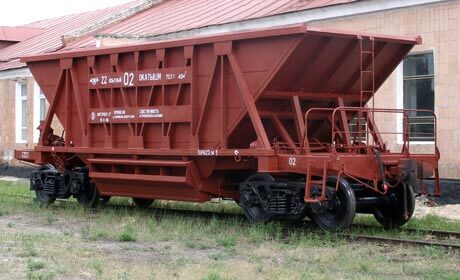

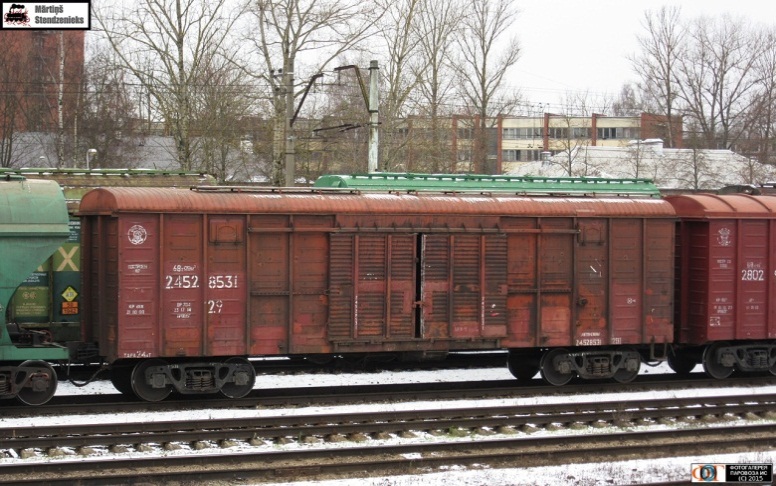

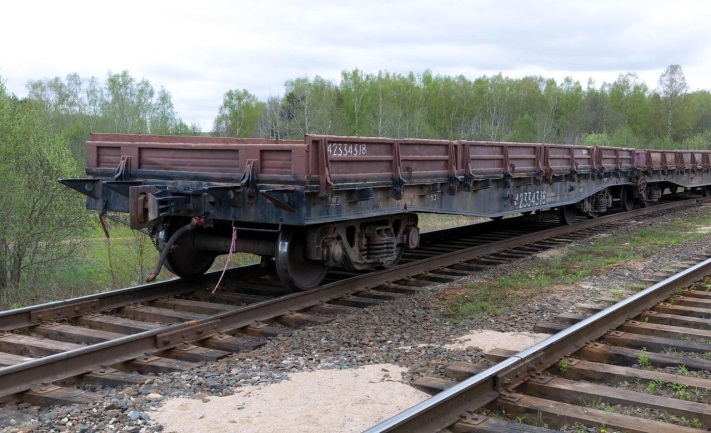

Рис. 1. Досліджувані типи вантажних вагонів:
а – піввагон; б – критий вагон; в – вагон-платформа; г – вагон-хопер

Fig. 1. Types of freight cars under study:
a – gondola car; b – covered car; c – flat car; d – hopper car

а – a                                                                               б – b

в – c                                                                              г – d

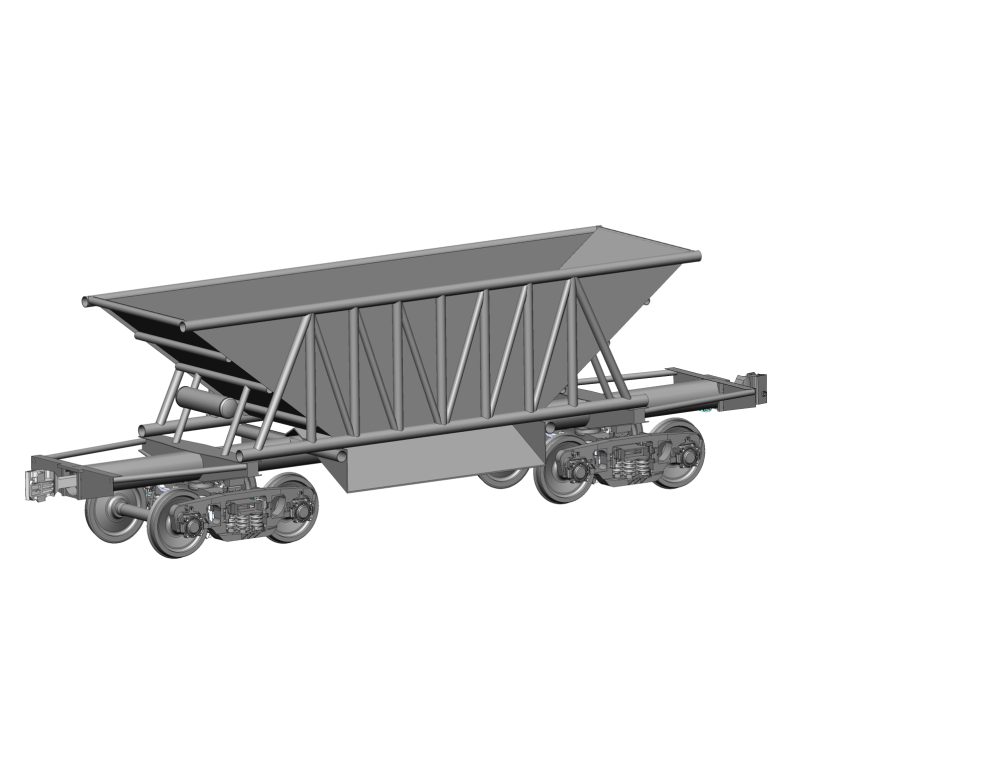

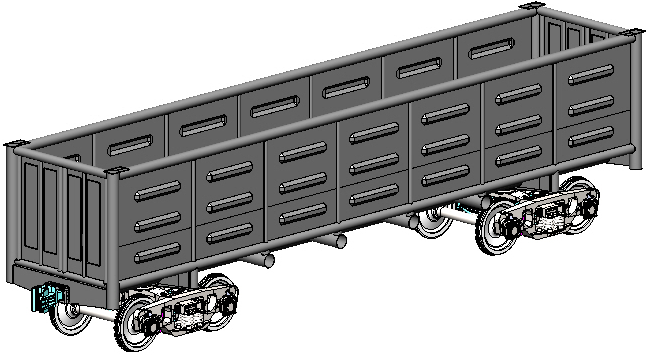

Рис. 2. Комп’ютерні моделі залізничних вагонів, несучі елементи
кузовів яких виконано з труб круглого перерізу:
а – піввагон; б – критий вагон; в – вагон-платформа; г – вагон-хопер

Fig. 2. Computer models of railway cars, supporting elements of bodies of which are made of round section pipes:
a – gondola car; b – covered car; c – flat car; d – hopper car

Результати

Дослідження проведено в плоскій системі координат. Прийнято припущення, що вагон рухається пружно-в’язкою колією так, що реакції колії пропорційні як її деформації, так і швидкості цієї деформації [3]. Ураховано, що вагони рухаються в порожньому стані. Розрахункова модель вагона наведена на рис. 3.

Рис. 3. Розрахункова схема вантажного вагона

Fig. 3. Estimated scheme of freight car

де М₁, М₂ – відповідно маса та момент інерції несучої конструкції вагона-платформи; М₃, М₄ – відповідно маса та момент інерції першого за ходом руху візка; М₅, М₆ – відповідно маса та момент інерції другого за ходом руху візка; С_i,j – характеристики пружності елементів коливальної системи, які визначають значеннями коефіцієнтів жорсткості пружин k_T; B_i,j – функція розсіювання; а – половина бази візка; k₁ – жорсткість колії; β₁ – коефіцієнт демпфування; η_i(x) – функція, яка описує нерівність рейкової колії; δ_i – деформації пружних елементів ресорного підвішування; F_ТР – сила абсолютного тертя в ресорному комплекті.

Стикову нерівність описано періодичною функцією [3]:

₍₇₎

де h – глибина нерівності; ω – частота коливань, яку визначають за формулою ω=2πV/L (V – швидкість руху вагона, L – довжина нерівності).

Розв’язок математичної моделі здійснено в програмному комплексі MathCad за методом Рунге–Кутта [4, 6, 18].

Початкове переміщення та швидкості взято рівними нулю. Вхідними параметрами моделі є технічні характеристики кузовів вагонів, ресорного підвішування, а також збурюючої дії. Під час проведення розрахунків ураховано параметри ресорного підвішування візка моделі 18–100.

Інерційні коефіцієнти несучих конструкцій вагонів, які враховано під час визначення динамічної навантаженості у вертикальній площині, наведено в табл. 1. Ці коефіцієнти визначено за допомогою опцій програмного комплексу SolidWorks.

Розрахунок проведено за швидкості руху вагонів 80 км/год. Результати розрахунків наведено в табл. 2, а також на рис. 4–7.

Отже, для піввагона, критого вагона, а також вагона-хопера прискорення в центрі мас несучої конструкції перебуває в межах 0,4 g, а вагона-платформи – 0,5 g.

Отримані результати дозволяють зробити висновок, що показники динаміки вагонів перебувають у межах допустимих [1, 2].

Прискорення, які діють на несучі конструкції вагонів із круглих труб, майже не відрізняються від тих, що отримані для вагонів-прототипів (рис. 8).

При цьому хід вагонів оцінено як «відмінний» – піввагон, критий вагон, вагон-хопер та «добрий» – вагон-платформа (рис. 9).

Таблиця 1

Інерційні коефіцієнти несучих конструкцій вагонів для визначення
динамічної навантаженості у вертикальній площині

Table 1

Inertial coefficients of supporting structures of cars for determination
of dynamic loading in the vertical plane

Тип вагона	Маса, т	Момент інерції, т ∙ м2	Відсоток зменшення маси порівняно з вагоном-прототипом
Піввагон	14,6	266,1	6,0
Критий вагон	14,7	307,9	4,0
Вагон-платформа	11,0	101,4	4,0
Вагон-хопер	14,8	230,2	5,0

Таблиця 2

Динамічні показники досліджуваних вагонів під час руху в порожньому стані

Table 2

Dynamic indicators of the cars under study when moving in empty state

Показник	Значення
	ПВ	КВ	ВПФ	ВХ
Прискорення кузова, м/с2	4,1	4,07	5,2	4,05
Сила в ресорному підвішуванні першого візка, кН	41,0	41,4	40,3	41,3
Сила в ресорному підвішуванні другого візка, кН	41,0	41,4	40,3	41,3
Коефіцієнт динаміки першого візка	0,52	0,5	0,72	0,5
Коефіцієнт динаміки другого візка	0,52	0,5	0,72	0,5
ПВ – піввагон; КВ – критий вагон; ВПФ – вагон-платформа; ВХ – вагон-хопер

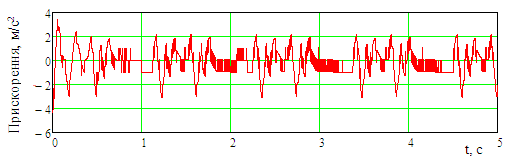

Рис. 4. Прискорення, які діють на несучу конструкцію піввагона

Fig. 4. Accelerations acting on the supporting structure of the gondola

Рис. 5. Прискорення, які діють на несучу конструкцію критого вагона

Fig. 5. Accelerations acting on the supporting structure of the covered car

Рис. 6. Прискорення, які діють на несучу конструкцію вагона-платформи

Fig. 6. Accelerations acting on the supporting structure of the flat car

Рис. 7. Прискорення, які діють на несучу конструкцію вагона-хопера

Fig. 7. Accelerations acting on the supporting structure of the hopper car

Рис. 8. Порівняльний аналіз прискорень, які діють на несучі конструкції вагонів

Fig. 8. Comparative analysis of accelerations acting on the supporting structures of cars

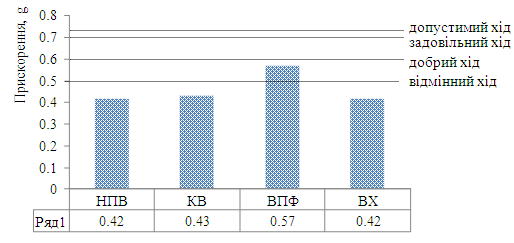

Рис. 9. Прискорення, які діють на несучі конструкції вагонів із круглих труб

Fig. 9. Accelerations acting on the supporting structures of cars made of round pipes

Проведені дослідження доводять доцільність упровадження круглих труб для несучих елементів вагонів.

Наукова новизна та практична
значимість

У роботі вперше здійснено математичне моделювання динамічної навантаженості несучих конструкцій вагонів із круглих труб та отримано основні показники їх динаміки.

Проведені дослідження сприятимуть створенню рекомендацій щодо проектування несучих конструкцій вагонів із круглих труб, а також можуть бути корисними напрацюваннями для створення інноваційних конструкцій вагонів.

Висновки

1. Створено розрахункову схему несучої конструкції вантажного вагона для визначення основних показників динаміки. Дослідження проведено в плоскій системі координат. Модель враховує переміщення вагона по стиковій нерівності. При цьому досліджено рух вагонів у порожньому стані.

2. Визначено основні показники динаміки вантажних вагонів із круглих труб: прискорення, які діють на несучу конструкцію в центрі мас, сили, що діють у ресорному підвішуванні візків, коефіцієнти динаміки.

3. Проведено аналіз отриманих результатів щодо визначення основних показників динаміки вантажних вагонів із круглих труб. При цьому для піввагона, критого вагона, а також вагона-хопера прискорення в центрі мас несучої конструкції перебувають у межах 0,4 g, а вагона-платформи – 0,5 g.

Прискорення, які діють на несучі конструкції вагонів із круглих труб, майже не відрізняються від прискорень для вагонів-прототипів, а хід вагонів оцінено як «відмінний» – піввагон, критий вагон, вагон-хопер та «добрий» – вагон-платформа.

Установлено, що отримані показники динаміки вагонів із круглих труб перебувають у межах допустимих.

Викладене вказує на доцільність упровадження несучих елементів вагонів із круглих труб.
