ВИЗНАЧЕННЯ ПОЗДОВЖНЬОЇ НАВАНТАЖЕНОСТІ

НЕСУЧОЇ КОНСТРУКЦІЇ ВАГОНА-ПЛАТФОРМИ,

ЗАВАНТАЖЕНОГО КОНТРЕЙЛЕРОМ

Мета. Це дослідження спрямоване на висвітлення особливостей визначення поздовжньої навантаженості несучої конструкції вагона-платформи, завантаженого контрейлером, за експлуатаційних режимів та обґрунтування можливості використання вагона-платформи моделі 13–401 для перевезення контрейлерів. Методика. Проведено математичне моделювання динамічної навантаженості несучої конструкції вагона-платформи моделі 13–401, завантаженого контрейлером. До уваги взято дві схеми взаємодії контрейлера з несучою конструкцією вагона-платформи: відсутність переміщень контрейлера відносно рами вагона-платформи під час руху, а також наявність переміщень контрейлера відносно рами вагона-платформи під час руху. Розв’язок диференціальних рівнянь руху здійснено в програмному забезпеченні MathCad. Отримані прискорення враховано для розрахунку на міцність несучої конструкції вагона-платформи. Результати. На підставі проведеного математичного моделювання динамічної навантаженості несучої конструкції вагона-платформи встановлено, що за відсутності переміщень контрейлера відносно рами вагона-платформи максимальне прискорення складає 32 м/с2. За наявності переміщень контрейлера відносно рами вагона-платформи максимальне прискорення, яке діє на несучу конструкцію, складає близько 40 м/с2, а на контрейлер – близько 42 м/с2. Визначено основні показники міцності несучої конструкції вагона-платформи. Установлено, що максимальні еквівалентні напруження при цьому виникають у консольних частинах хребтової балки та складають близько 315 МПа, тобто не перевищують допустимі. Максимальні переміщення у вузлах конструкції складають 2,6 мм, максимальні деформації – 2,5 ∙ 10-2. Наукова новизна. Доопрацьовано математичну модель динамічної навантаженості несучої конструкції вагона-платформи, завантаженого контрейлером. При цьому враховано жорстке закріплення контрейлера відносно рами вагона-платформи, а також податливе. Уперше розроблено комп’ютерну модель для визначення міцності несучої конструкції вагона-платформи під час перевезення контрейлера. Модель дозволяє визначити основні показники міцності несучої конструкції за її поздовжньої навантаженості. Практична значимість. Проведені дослідження дозволяють зробити висновок, що перевезення контрейлерів на вагоні-платформі моделі 13–401 є можливим. Отримані результати сприятимуть створенню рекомендацій щодо проєктування вагонів-платформ для контрейлерних перевезень, а також можуть бути корисними напрацюваннями для створення зйомних засобів контрейлерних перевезень.

Ключові слова: вагон-платформа; несуча конструкція; динамічна навантаженість; міцність; контрейлерні перевезення

Вступ

Розвиток зовнішньоекономічних зв’язків України як транзитної держави з іншими державами євроазійського простору викликає необхідність упровадження в експлуатацію комбінованих систем транспорту. На сьогодні найбільш перспективними серед таких є контейнерні та контрейлерні перевезення (рис. 1). Це пояснюється мобільністю контейнера та можливістю його перевезення майже всіма видами транспорту. У зв’язку з цим знайшли використання поїзди комбінованого транспорту. Так, у 2003 р. на регулярній основі почав курсувати поїзд комбінованого транспорту «Вікінг» за маршрутом Україна – Білорусь – Литва. Дещо пізніше введено в експлуатацію поїзд комбінованого транспорту «Ярослав», а в 2009 р. – «ZUBR». На жаль, не всі ці поїзди виявилися життєздатними. Однак контейнерні перевезення залишаються одним із найбільш затребуваних видів комбінованих перевезень.

Перевезення контейнерів залізницею здійснюється на вагонах-платформах. Нестача рухомого складу зумовлює необхідність адаптації наявного парку вагонів під перевезення заданої номенклатури вантажів. Тому для підвищення ефективності експлуатації залізничного транспорту важливим є врахуванням на стадії модернізації уточнених динамічних навантажень. Це сприятиме забезпеченню безпеки руху комбінованих перевезень, а також підвищенню їх ефективності.

Визначення міцності вагона-платформи для перевезення автомобільних напівпричепів виконано в роботі [2]. Розроблено розрахункову схему, яка дозволяє усунути похибки на етапі проєктування вагона.

Аналіз використання для перевезення контейнерів спеціалізованого та універсального рухомого складу, а також висвітлення питань модернізації універсальних вагонів наведено в роботі [8]. Визначено міцність несучої конструкції вагона-платформи на підставі комплексу розрахункових та експериментальних досліджень.

Для проведення розрахунків автори обмежилися нормативними значеннями навантажень, які діють на вагон в експлуатації. Тобто моделювання динамічної навантаженості вагона з метою визначення уточненого динамічного навантаження в роботі не проведено.

Визначення динамічних навантажень, які діють на транспортні засоби під час контрейлерних перевезеннях, наведено в [15]. Установлено залежності зміни значень динамічних навантажень для різних мас дорожніх транспортних засобів у поздовжній та поперечній площинах. Для визначення динамічних навантажень використано «Технічні умови для розміщення та фіксації вантажів в вагонах та контейнерах». Задача математичного моделювання динамічної навантаженості несучої конструкції вагона-платформи автором не ставилася.

Дослідження динамічної навантаженості контейнера, розміщеного на вагоні-платформі в разі зчеплення, проведено в [11]. Розроблено методологію, яка дозволяє визначити динамічну навантаженість контейнера. Однак визначення динамічної навантаженості контрейлера, розміщеного на вагоні-платформі, автори не проводили.

Аналіз конструкції контейнера нового покоління проведено в роботі [21]. Особливістю контейнера є те, що він складається з вуглецевого волокна. Це дозволяє значно зменшити тару контейнера порівняно з прототипом. Разом із цим автор не зазначив, особливостей розрахункової схеми, яку враховують під час проєктування контейнера.

Визначенню динамічної навантаженості контейнера за експлуатаційних режимів навантаження присвячено роботу [13]. Отримані величини динамічних навантажень враховано для розрахунків на міцність контейнера в середовищі програмного забезпечення Ansys.

Розрахунок на міцність підлоги 40-футового контейнера в програмному комплексі Abaqus/CAE v 6.1 зазначено у [12]. На підставі проведених досліджень запропоновано рекомендації щодо безпечної експлуатації цього типу контейнера.

Однак у цих роботах не висвітлено особливостей моделювання динамічної навантаженості контейнерів під час перевезень у складі комбінованих поїздів.

Мета

Основною метою статті є висвітлення особливостей визначення поздовжньої навантаженості несучої конструкції вагона-платформи, завантаженого контрейлером, за експлуатаційних режимів та обґрунтування можливості використання вагона-платформи моделі 13–401 для перевезення контрейлерів. Для досягнення зазначеної мети поставлені такі завдання:

– визначити поздовжню навантаженість несучої конструкції вагона-платформи, завантаженого контрейлером, за відсутності його переміщень відносно рами;


– визначити поздовжню навантаженість несучої конструкції вагона-платформи, завантаженого контрейлером, за наявності його переміщень відносно рами;

– визначити основні показники міцності несучої конструкції вагона-платформи, завантаженого контрейлером.

а – a



б – b

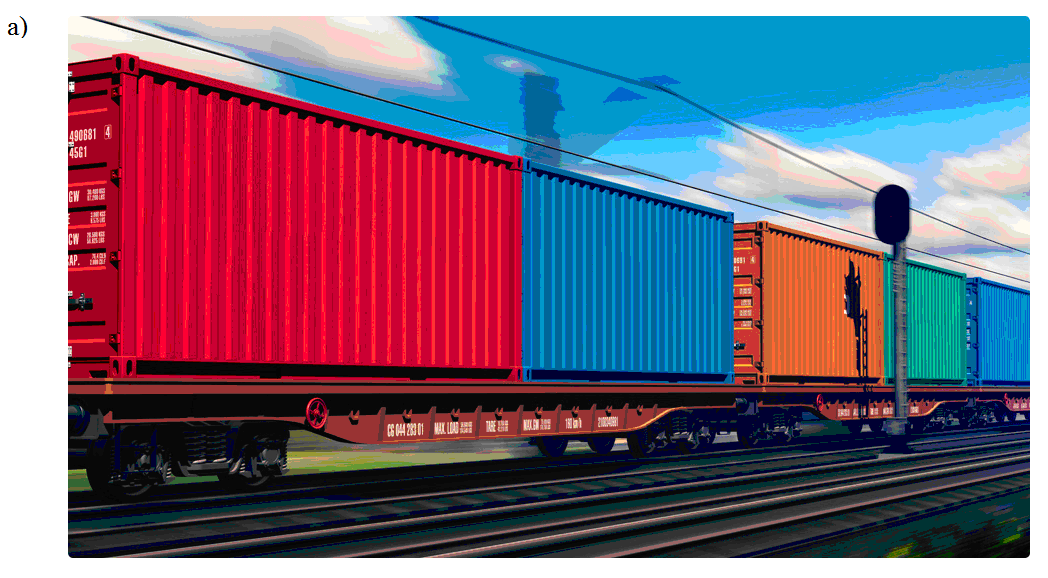

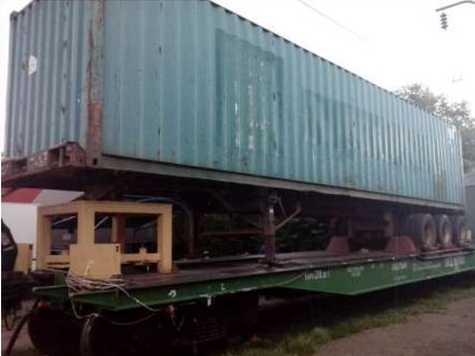

Рис. 1. Комбіновані транспортні системи:
а – контейнерні; б – контрейлерні

Fig. 1. Combined transport systems:
a – container; b – piggyback



Методика

На цей час існує велика кількість технічних умов, які передбачають відповідну модернізацію вагонів під перевезення заданої номенклатури вантажів. Наприклад, із метою можливості перевезення контейнерів на вагоні-платформі моделі 13–401 розроблено ТУ 401М.00.00.000. «Дооборудование платформ модели 13–401 под перевозку контейнеров» за проєктом НВЦ «Вагоны». Також є можливим використання цієї моделі вагона-платформи для контрейлерних перевезень.

Для кріплення колісної техніки на вагоні-платформі запропоновано використання типових засобів (рис. 2, 3 [5]). Окрім цього, можна використовувати упори жорсткої конструкції. Упор, наведений на рис. 3, установлюють в отвори в підлозі вагона-платформи.

Для забезпечення безпеки перевезень контрейлерів за експлуатаційних режимів навантаження проведено математичне моделювання динамічної навантаженості несучої конструкції вагона-платформи за розрахункового режиму І (ривок – розтягнення). При цьому використано математичну модель, розроблену проф. Богомазом Г. І., яка характеризує динамічну навантаженість довгобазної конструкції вагона-платформи з трьома контейнерами-цистернами в разі маневрового співударяння. Тому в рамках цього дослідження модель була доопрацьована.

Результати

На першому етапі враховано, що контрейлер жорстко закріплений відносно несучої конструкції вагона-платформи. Розрахункова схема наведена на рис. 4.

а – a


b – b

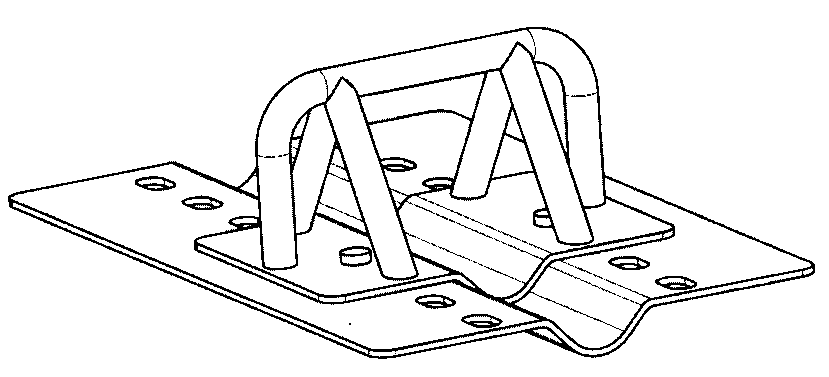

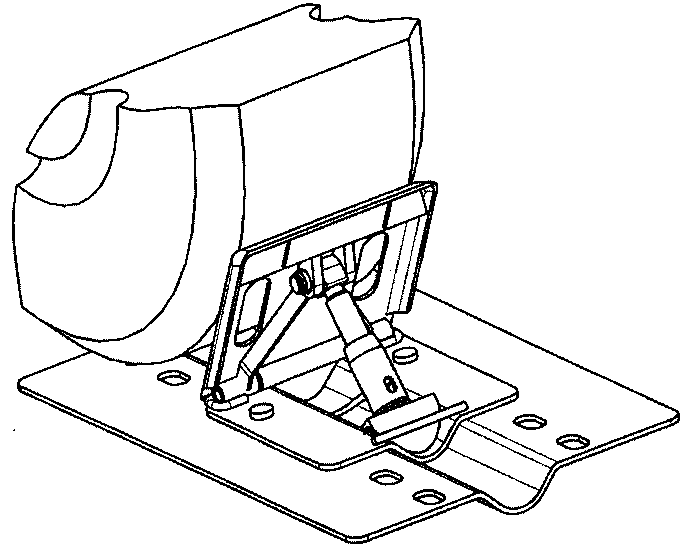

Рис. 2. Колісний упор із гвинтовим приводом:
а – у робочому стані; б – у транспортному положенні

Fig. 2. Wheel stop with screw drive:
a – in working condition; b – in transport position

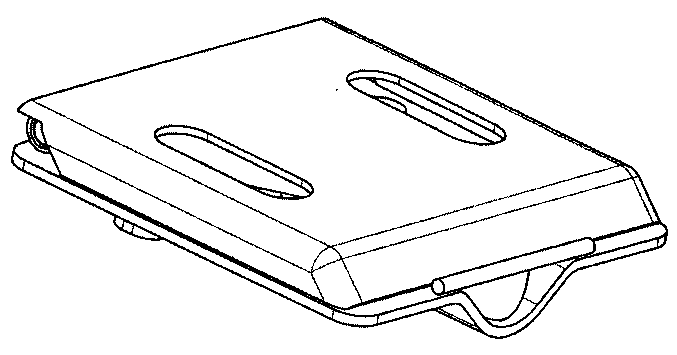

Рис. 3. Колісний упор жорсткої конструкції

Fig. 3. Wheel stop of rigid structure

Группа 113

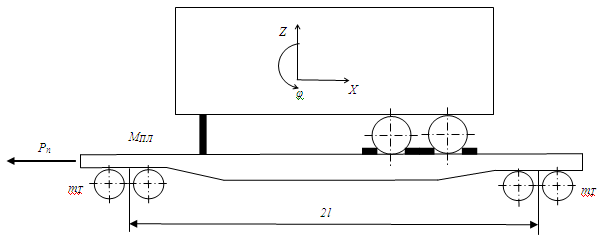

Рис. 4. Розрахункова схема

Fig. 4. Computation scheme

Диференціальні рівняння руху вагона-платформи, завантаженого контрейлером:

причому

де МПЛ – маса несучої конструкції вагона-платформи; ІПЛ – момент інерції вагона-платформи; Рп – величина поздовжньої сили на передні упори автозчепу; mT – маса візка; IКП – момент інерції колісної пари; r – радіус середньозношеного колеса; n – кількість осей візка; l – половина бази вагона; FТР – абсолютне значення сили сухого тертя в ресорному комплекті; k1, k2 – жорсткість пружин ресорного підвішування візків вагона; x, φ, z – координати, що відповідають, відповідно, поздовжньому, кутовому навколо поперечної осі та вертикальному переміщенню вагона.

Розв’язання диференціальних рівнянь здійснено в програмному комплексі MathCad [6, 7, 10, 14]. При цьому їх було зведено до нормальної форми Коші, а після цього інтегровано за допомогою методу Рунге–Кутта.

Початкові переміщення та швидкості задано рівними нулю. Вхідними параметрами математичної моделі є технічні характеристики вагона-платформи та контрейлера, а також значення поздовжньої сили, що діє на передні упори автозчепу (2,5 МН). Враховано, що вантажопідйомність контрейлера складає 20 т.

Результати досліджень дозволили зробити висновок, що прискорення, яке діє на несучу конструкцію вагона-платформи складає близько 32 м/с².

За наявності переміщень контрейлера відносно рами вагона-платформи, математична модель для визначення їх динамічної навантаженості матиме вигляд:

причому

де FТРк – сила тертя, що виникає між контрейлером та рамою вагона-платформи; mi – маса контрейлера; zci – висота центру ваги контрейлера; Ii – момент інерції контрейлера;
xi, φi – координати, що відповідають, відповідно, поздовжньому та кутовому переміщенню контрейлера.

Проведені розрахунки засвідчують, що з урахуванням можливих переміщень між контрейлером та рамою вагона-платформи максимальне прискорення, яке діє на контрейлер у поздовжній площині, складає близько 42 м/с2, а на вагон-платформу – близько 40 м/с2. Отже, під час переміщень контрейлера відносно несучої конструкції вагона-платформи максимальні прискорення, які діють на неї, збільшуються на 20 % порівняно з жорсткою схемою закріплення контрейлера.

Отримані динамічні навантаження враховано для розрахунку на міцність несучої конструкції вагона-платформи. Графічні роботи проведено в програмному комплексі SolidWorks. Розрахунок на міцність реалізований у програмному забезпеченні CosmosWorks із використанням методу скінченних елементів [1, 16–18]. Як скінченні елементи використано ізопараметричні тетраедри. При цьому оптимальна кількість елементів визначена графоаналітичним методом [19, 20]. Закріплення моделі здійснено в зонах спирання несучої конструкції вагона-платформи на візки. Матеріал конструкції – сталь марки 09Г2С. Для складання розрахункової схеми узято такі навантаження: поздовжнє, яке діє на передні упори автозчепу та складає 2,5 МН, вертикальні навантаження, обумовлені вагою брутто контрейлера Рв, а також горизонтальні динамічні навантаження Рг в зонах спирання контрейлера на раму (рис. 5).

Результати розрахунку на міцність несучої конструкції вагона-платформи наведено на рис. 6, 7.

Группа 10

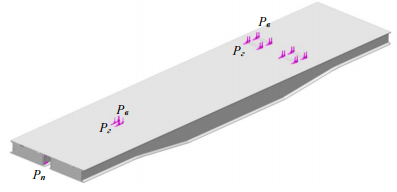

Рис. 5. Розрахункова схема несучої конструкції вагона-платформи

Fig. 5. Computation scheme of supporting structure of the flat car

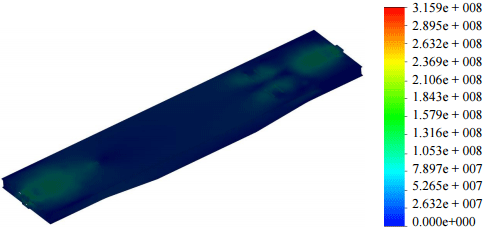

Рис. 6. Напружений стан несучої конструкції вагона-платформи (вид зверху)

Fig. 6. Stress state of supporting structure of the flat car (top view)

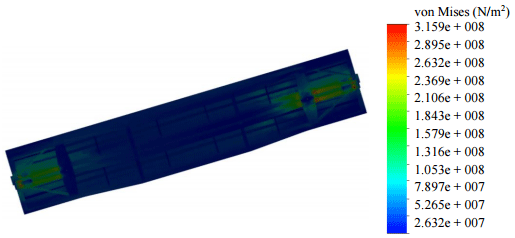

Рис. 7. Напружений стан несучої конструкції вагона-платформи (вид знизу)

Fig. 7. Stress state of supporting structure of the flat car (bottom view)



Максимальні еквівалентні напруження при цьому виникають у консольних частинах хребтової балки та складають близько 315 МПа, тобто не перевищують допустимі (рис. 7) [3, 4, 9].

Максимальні переміщення у вузлах конструкції зафіксовано в зоні розміщення передніх упорів автозчепу, вони складають 2,6 мм, а максимальні деформації – .

Отже, перевезення контрейлерів на вагоні-платформі моделі 13–401 є можливим. Отримані результати сприятимуть створенню рекомендацій щодо проєктування вагонів-платформ для контрейлерних перевезень. Також проведені дослідження можуть бути корисними напрацюваннями для створення зйомних засобів контрейлерних перевезень.

Наукова новизна та практична
значимість

Доопрацьовано математичну модель динамічної навантаженості несучої конструкції вагона-платформи, завантаженого контрейлером. При цьому враховано жорстке закріплення контрейлера відносно рами вагона-платформи, а також податливе. Уперше розроблено комп’ютерну модель для визначення міцності несучої конструкції вагона-платформи під час перевезення контрейлера. Модель дозволяє визначити основні показники міцності несучої конструкції вагона-платформи за поздовжньої навантаженості.

Висновки

1. Визначено поздовжню навантаженість несучої конструкції вагона-платформи, завантаженого контрейлером за відсутності його переміщень відносно рами. Для цього проведено математичне моделювання динамічної навантаженості несучої конструкції вагона-платформи за розрахункового режиму І (ривок – розтягнення). Установлено, що прискорення, яке діє на несучу конструкцію вагона-платформи, складає близько 32 м/с².

2. Визначено поздовжню навантаженість несучої конструкції вагона-платформи, завантаженого контрейлером за наявності його переміщень відносно рами. При цьому максимальне прискорення, яке діє на контрейлер у поздовжній площині, складає близько 42 м/с2, а на вагон-платформу – близько 40 м/с2. Таким чином, унаслідок переміщень контрейлера відносно несучої конструкції вагона-платформи максимальні прискорення, які діють на неї, збільшуються на 20 % порівняно з жорсткою схемою закріплення контрейлера.

3. Установлено основні показники міцності несучої конструкції вагона-платформи, завантаженого контрейлером. Розрахунок проведено за методом скінченних елементів у програмному середовищі CosmosWorks. З’ясовано, що максимальні еквівалентні напруження, які виникають у консольних частинах хребтової балки, не перевищують допустимі значення. Максимальні переміщення виникають у зоні розміщення передніх упорів автозчепу, вони складають 2,6 мм, а максимальні деформації – .

У результаті проведеного дослідження можемо констатувати, що на вагоні-платформі моделі 13–401 можна перевозити контейнери.
