ЕКСПРЕС МОДЕЛЬ ДЛЯ РОЗРАХУНКУ

ПРОЦЕСУ ОЧИЩЕННЯ ВОДИ

Мета. Використання фізичного експерименту для дослідження процесів масопереносу в спорудах систем водопостачання та каналізації потребує значного часу та є досить вартісним. Тому метою роботи є розробка чисельних моделей для проведення обчислювального експерименту з дослідження процесу масопереносу в піскоуловлювачах. Методика. Для математичного моделювання процесу масопереносу в піскоуловлювачах використано двовимірні рівняння Нав’є–Стокса та двовимірне рівняння масопереносу домішки. Для чисельного інтегрування рівнянь, що описують рух в’язкої нестисливої рідини, використано неявні різницеві схеми розщеплення. Невідомі параметри на кожному кроці розщеплення знайдено за явною залежністю. Для чисельного інтегрування двовимірного рівняння масопереносу використано поперемінно–трикутну різницеву схему розщеплення. Результати. Для проведення обчислювального експерименту на базі побудованої чисельної моделі створено спеціалізований код. Наведено результати обчислювальних експериментів із дослідження процесу масопереносу в піскоуловлювачах з додатковими елементами. З’ясовано, що ефективність очищення води змінюється у випадку використання додаткового елемента на дні піскоуловлювача. Наукова новизна. Побудовано чисельні моделі, що дають можливість оперативно аналізувати та прогнозувати ефективність роботи піскоуловлювачів, які мають складну геометричну форму. Ці моделі дозволяють урахувати також гідродинаміку течії в очисній споруді. Практична значимість. Запропоновані чисельні моделі можна використовувати на етапі проектування очисних споруд систем каналізації.

Ключові слова: очищення води; чисельне моделювання; різницеві схеми; піскоуловлювач; водокористування; математичне моделювання

Вступ

У наш час у галузі проектування систем водопостачання та каналізації значну роль відіграє метод математичного моделювання. Це пов’язано з тим, що використання фізичного моделювання, навіть у лабораторних умовах, потребує значного часу на постановку експерименту. Крім цього, є значні труднощі в інтерпретації результатів експериментальних досліджень, що отримані, коли неможливо провести експеримент із виконанням тих чи інших критеріїв подібності. Тому альтернативою фізичному експерименту є метод математичного моделювання. Сьогодні для моделювання та розрахунку процесів масопереносу в системах водопостачання та водовідведення створені математичні моделі різних класів [1, 2, 4, 6–12]. Найчастіше на практиці використовують емпіричні та аналітичні моделі. Вони дозволяють дуже швидко отримати дані необхідні для проектування будь-якої споруди в системах водопостачання та водовідведення. Але в Україні існує певний дефіцит моделей, що базуються на чисельному інтегруванні фундаментальних рівнянь механіки суцільного середовища, які дозволяють, на відміну від емпіричних та аналітичних моделей, під час проведення обчислювального експерименту передати геометричну форму споруди для дослідження процесу масопереносу. Такі моделі є прямою альтернативою фізичного експерименту, окрім цього, не такими вартісними, як витрати на постановку, обладнання, проведення фізичного експерименту.

Мета

Зважаючи на викладене, метою цієї статті є побудова CFD-моделі для розрахунку процесу масопереносу в піскоуловлювачі, що має складну геометричну форму. Під час побудови математичної моделі враховано найбільш суттєві фізичні фактори, при цьому час розрахунку на базі моделі є досить невеликим.

Методика

Піскоуловлювач є важливим елементом у системах водовідведення. Ефективність роботи піскоуловлювача впливає на ефективність роботи інших елементів – очисних спорудах, що розташовані за піскоуловлювачем у технологічній схемі очищення води. Для підвищення ефективності роботи піскоуловлювачів можна встановлювати в них додаткові елементи або змінювати їх геометричну форму. Для визначення ефективності роботи таких модернізованих піскоуловлювачів необхідно мати ефективні математичні моделі. У нашій роботі для цього використано такі рівняння [2]:

; (1)

; (2)

. (3)

де С – концентрація домішки в піскоуловлювачі; u, v – швидкість течії в піскоуловлювачі; w – гідравлічна крупність домішки; σ – коефіцієнт, що враховує процеси трансформації домішки в піскоуловлювачі; y – функція потоку; Re = V₀L/x – число Рейнольдса; ω = ∂v/∂x – ∂u/∂y – вихор; u = ∂y/∂y, v = –∂y/∂x – компоненти вектора швидкості потоку в піскоуловлювачі.

Рівняння Нав’є–Стокса (1) – (2) використано для розрахунку поля швидкості потоку в піскоуловлювачі. Рівняння масопереносу (3) дозволяє розрахувати процес руху важкої домішки в піскоуловлювачі.

Постановку граничних умов для моделювальних рівнянь розглянуто в [1, 2].

Розглянемо методи чисельного інтегрування моделювальних рівнянь. Для чисельного інтегрування рівняння масопереносу використовуємо апроксимацію [1, 2].

Похідну за часом моделюємо так:

Конвективні похідні записуємо таким чином [2]:

де

Далі конвективні та другі похідні моделюємо так [1, 2]:

;

Після такої апроксимації різницевий аналог рівняння масопереносу має вигляд:

(4)

На наступному етапі здійснимо розщеплення цього рівняння на послідовність таких рівнянь:

– на першому кроці розщеплення ():

(5)

– на другому кроці розщеплення ():

(6)

– на третьому кроці () використовуємо залежність (6);

– на четвертому кроці () застосовуємо залежність (5).

Для чисельного інтегрування рівнянь гідродинаміки виконуємо таку апроксимацію рівнянь [1]:

Апроксимувальні рівняння мають вигляд:

або

Змінюючи параметр ξ, можемо змінювати порядок точності схеми. Так, за ξ = ½ різницева схема має другий порядок точності за часовою координатою.

Різницева схема розщеплення має вигляд [1]:

;

На базі цих формул можна визначати значення вихору в піскоуловлювачі.

Для чисельного інтегрування рівняння функції потоку на першому кроці зводимо його до вигляду:

, (7)

де η – фіктивний час.

Далі використовуємо таку схему розщеплення:

;

; (8)

;

Особливістю розглянутих різницевих схем є те, що розрахунок невідомої величини на кожному кроці розщеплення здійснено на базі явних залежностей.

Після розрахунку значення функції потоку розраховуємо компоненти вектора швидкості потоку в піскоуловлювачі:

Результати

Для кодування рівнянь чисельної моделі використано FORTRAN. Нижче показано результати чисельного моделювання на базі побудованої чисельної моделі. Розглянуто три сценарії. Перший сценарій – у піскоуловлювачі є додатковий елемент на дні. Другий сценарій – використаємо два елемента на дні. Третій сценарій – використовуємо три додаткових елемента на дні. Ефективність очищення визначаємо за концентрацією на виході з піскоуловлювача. Ця концентрація показана на рис. 1–3 у відсотках від концентрації домішки на вході в піскоуловлювач (концентрація в безрозмірному вигляді дорівнює 100 одиницям).

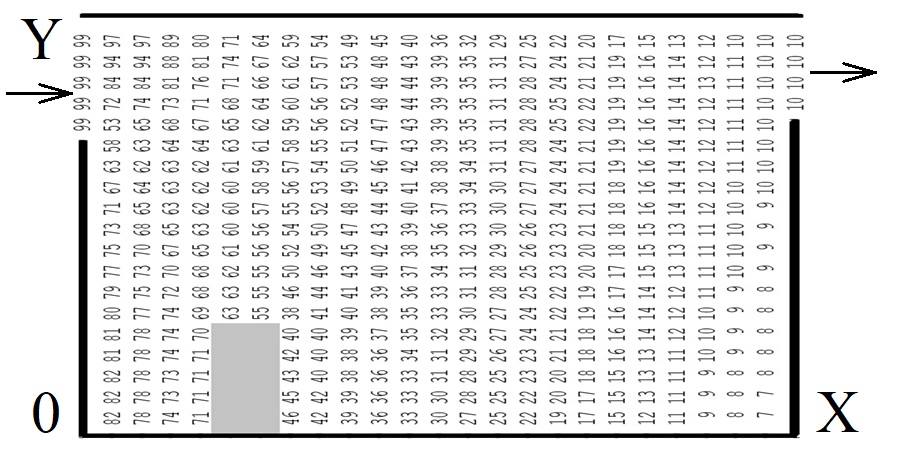

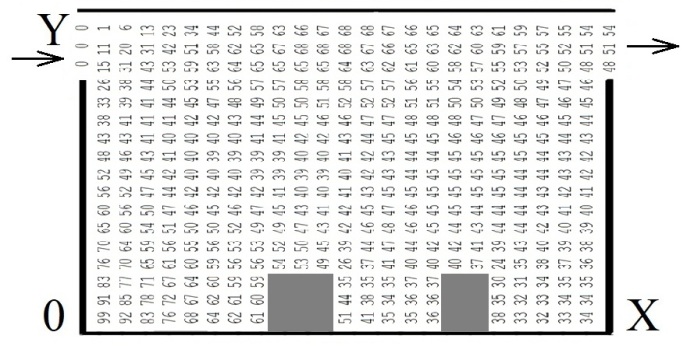

На рис. 1 показано розподіл концентрації вагомої домішки в піскоуловлювачі, що має додатковий елемент на дні.

Рис. 1. Концентрація домішки в горизонтальному піскоуловлювачі (додатковий елемент на дні)

Fig. 1. Impurity concentration in the horizontal-flow sand trap (additional element at the bottom)

Рис. 2. Концентрація домішки в горизонтальному піскоуловлювачі (два додаткових елемента)

Fig. 2. Impurity concentration in the horizontal-flow sand trap (two additional elements at the bottom)

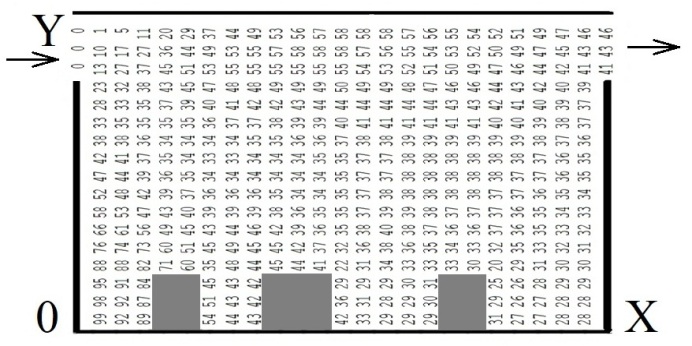

Рис. 3. Концентрація домішки в горизонтальному піскоуловлювачі (три додаткових елемента)

Fig. 3. Impurity concentration in the horizontal-flow sand trap (three additional elements at the bottom)

Як бачимо з наведених рисунків, ефективність очищення води змінюється у випадку збільшення кількості додаткових елементів на дні піскоуловлювача. Так, для першого варіанта, у якому є один додатковий елемент на дні піскоуловлювача, ефект очищення становить 10 %. А коли використано два додаткових елемента, спостерігається зменшення ефекту очищення: для третього сценарію ефект очищення становить вже 43 %.

Відзначимо, що час розрахунку склав приблизно 12 сек.

Наукова новизна та практична значимість

Запропоновано математичну модель для оперативного розрахунку процесу масопереносу в піскоуловлювачі. Для моделювання процесу очищення води використано рівняння в’язкої нестисливої рідини та рівняння масопереносу. Побудовані чисельні моделі дозволяють проводити обчислювальні експерименти для піскоуловлювачів, які мають складну геометричну форму, що дуже важливо для практики.

Запропоновані чисельні моделі можуть бути використані для проведення пілотних розрахунків на етапі проведення проектних робіт із підвищення ефективності роботи систем очищення води.

Висновки

У статті запропоновано чисельні моделі, що дають можливість швидко аналізувати, як проходить процес масопереносу в піскоуловлювачах, які мають складну геометричну форму. Основою моделей є фундаментальні рівняння механіки суцільного середовища.

У подальшому цей науковий напрям слід розвивати в галузі побудови тривимірних чисельних моделей для аналізу процесів масопереносу в спорудах систем каналізації та водопостачання.
