ISSN 2307–3489 (Print), ІSSN 2307–6666 (Online)

Наука та прогрес транспорту. Вісник Дніпропетровського
національного університету залізничного транспорту, 2020, № 1 (85)

Експлуатація та ремонт засобів транспорту

Вступ

Залізничний транспорт України є провідною галуззю в дорожньо-транспортному комплексі країни, бо забезпечує майже 50 % річного обсягу пасажирських перевезень. Але рівень комфортабельності перевезень пасажирів усіма видами потягів постійного формування та пасажирських вагонів локомотивної тяги далекий від сучасних вимог. Адже зношення пасажирських вагонів, у т. ч. і купейних спальних вагонів різних класів, котрі перебували в експлуатації станом на 1-ше січня 2019 року, склало понад 92 % [8].

За таких умов надзвичайно актуальним завданням вітчизняної галузі машинобудування є проєктування й організація виробництва нових перспективних і конкурентоспроможних пасажирських купейних спальних вагонів, здатних забезпечити суттєво кращий рівень комфортабельності перевезень пасажирів. Зрозуміло, що для об’єктивної оцінки рівня комфортабельності наявних та нових перспективних пасажирських купейних спальних вагонів необхідна відповідна методика.

Мета

У роботі передбачено розроблення методики оцінки зручності користування та рівня комфортабельності, а також конкурентоспроможності проєктованих перспективних купейних спальних вагонів порівняно з наявними вагонами-аналогами.

Методика

Оцінювання зручності користування пасажирськими купейними спальними вагонами та рівня їх комфортабельності проведено на основі вибору та застосування об’єктивних критеріїв трьох груп, які враховують вмістимість, розмірні параметри та комплектацію вагонів, їх службових і пасажирських приміщень. Вибір критеріїв оцінки комфортабельності пасажирських купейних спальних вагонів виконано на основі аналізу компонувальних схем і планувань наявних вагонів цього типу різних європейських та інших виробників, а також визначення їх вагомості, тобто впливу на комфортабельність вагонів.

Рівень комфортабельності сучасних магістральних пасажирських вагонів локомотивної тяги визначається їх класом. Відповідно до [1], пасажирські купейні спальні вагони поділяються на вагони трьох класів – класу «люкс», 1 та 2-го класів. Основні критерії комфортабельності вагонів цих класів наведені в табл. 1.

Таблиця 1

Критерії комфортабельності пасажирських
купейних спальних вагонів

Table 1

Comfort criteria for passenger compartment sleeping cars

Найменування параметра	Клас вагона
		«люкс»	1	2
Параметри пасажирського купе: – вмістимість, чол.		1	2	4
– кількість спальних диванів	1	2	2
– кількість спальних полиць	–	–	2
– умивальник	+	–	–
– індивідуальний туалет	+	–	–
– душова кабіна	+	–	–
Службове купе	+	+	+
Купе для відпочинку провідників	+	+	+*
Туалет загального користування	1	2	2
Примітка: *За необхідності.

Проте рівень комфортабельності купейних спальних вагонів навіть одного класу може суттєво різнитися, адже їх пасажирські і службові приміщення можуть мати різні розмірні параметри. Наприклад, пасажирські вагони 1 і 2-го класів моделі 61–779 ПАТ «Крюківський вагонобудівний завод» мають ширину по кузову лише 3,021 м [6] за допустимої за габаритом рухомого складу 1–ВМ до 3,4 м [4]. Крім того, розмірні параметри різних приміщень та купе вагонів теж можуть суттєво відрізнятися, відповідно до технічних вимог ДСТУ 4049 [3], О+Р 562 [5] та СП 2.5.1198 [7], наведених
у табл. 2.

Напрями підвищення комфортабельності пасажирських вагонів шляхом упровадження нових систем опалення, вентиляції та кондиціювання повітря, інформаційних табло, застосування нових матеріалів, вакуумних туалетів тощо розглянуті в роботі [9], а застосування різної вмістимості й комплектації пасажирських купе – у роботі [2]. У роботах [10, 17] наведено методики визначення комфортабельності перевезень пасажирів, що базуються здебільшого на суб’єктивних показниках, які характеризують сприйняття пасажирами рівня комфортабельності перевезень (дотримання норм гігієни у вагонах, безпечність оздоблювальних матеріалів, мультимедійний сервіс, якість обслуговування тощо), і об’єктивних показниках діяльності транспортних структур (час у дорозі, вартість квитків тощо).

У роботах [11–16] розглянуто такі об’єктивні показники комфортабельності пасажирських вагонів, як рівень шуму, рівень вібрацій, рівень температур та питома площа на одного пасажира, яка у європейських країнах становить від 0,85 м²/пас. (Англія) до 1,18 м²/пас. (Німеччина). Проте пропоновані методики оцінки комфортабельності пасажирських вагонів, особливо купейних спальних, не враховують багатьох їх конструктивних параметрів (розмірних, комплектації, вмістимості), від яких суттєво залежить комфортабельність перевезень пасажирів.

Оцінку комфортабельності нових пасажирських купейних спальних вагонів на етапі розроблення ескізних пропозицій слід проводити на основі трьох груп оціночних критеріїв – розмірних параметрів вагонів, пасажирських і службових купе, туалетів та інших службових приміщень, параметрів вмістимості та комплектації вагонів і пасажирських купе.

Таблиця 2

Основні вимоги до пасажирських купейних
спальних вагонів

Table 2

Basic requirements for passenger compartment sleeping cars

Найменування параметра	Клас вагона
		«люкс»	1	2
Розмірні параметри пасажирського купе, не менше, м: – довжина		2,02	2,11/ 1,92
– ширина	–	1,91
– ширина дверей	0,552	0,56/ 0,651	0,522
Габаритні розміри диванів, не менше, м: – довжина	1,842	1,9/ 1,842
– ширина	0,72	0,75/ 0,61,2	0,6/ 0,62
Відстань між диванами, не менше, м	0,52	0,6/ 0,61
Довжина спальної полиці, не менше, м	–	1,831
Відстань між диваном і пе-регородкою, не менше, м	0,52	–	–
Ширина коридора вагона, не менше, м	0,75/ 0,682
Примітки: 1Вимоги О+Р 562 [5]. 2Вимоги СП 2.5.1198 [7]. Інші вимоги – ДСТУ 4049 [3].

До основних розмірних параметрів вагонів, які мають найбільший вплив на їх комфортабельність, належать габаритні розміри по кузову (довжина й ширина), довжина й ширина пасажирського приміщення, у якому розміщені пасажирські купе, ширина проходу по вагону й ширина його дверей з обох боків, довжина й ширина тамбурів і ширина їх бокових вхідних дверей. Комфортабельність вагонів за наведеними критеріями пропонуємо оцінювати коефіцієнтом k_в:

(1)

де – коефіцієнт площі вагона для розміщення пасажирських купе; – коефіцієнт зручності проходу по вагону; – коефіцієнт зручності тамбурів вагона.

Коефіцієнт площі вагона для розміщення пасажирських купе визначаємо за виразом:

(2)

де і – відповідно довжина та ширина вагона по кузову, м; – площа вагона, призначена для розміщення пасажирських купе, м². Її визначаємо так:

(3)

де – довжина пасажирського приміщення, м; – товщина боковин вагона, м.

Коефіцієнт зручності проходу по вагону залежить від його ширини та ширини проміжних дверей у перегородках, які відділяють прохід від інших приміщень вагона:

(4)

де і – відповідно ширина й регламентована мінімальна ширина проходу по вагону, м; і – відповідно ширина й регламентована мінімальна ширина дверей до коридора пасажирського салону, м.

Коефіцієнт зручності тамбурів вагона залежить від обох розмірних параметрів та ширини бокових вхідних дверей, його визначаємо за формулою:

(5)

де і – відповідно ширина й регламентована мінімальна ширина вхідних бокових дверей, м; і – відповідно довжина й ширина тамбура, м; і – відповідно, регламентовані мінімальні довжина і ширина тамбура, м.

До основних розмірних параметрів пасажирських купе належить його довжина й ширина, довжина й ширина дивана, відстань між диванами або між диваном і перегородкою, ширина дверей купе. Комфортабельність пасажирського купе спального вагона визначаємо за формулою:

(6)

де – коефіцієнт питомої площі пасажирського купе; і – коефіцієнти зручності спального місця, відповідно дивана або верхньої спальної полиці; – коефіцієнт ширини між диванами або між диваном і перегородкою купе; – коефіцієнт ширини дверей пасажирського купе.

Коефіцієнт питомої площі пасажирського купе характеризує його простір, що припадає на одного пасажира:

(7)

де і – відповідно довжина та ширина пасажирського купе, м; – вмістимість пасажирського купе, чол.; – коефіцієнт розмірності, чол./м².

Коефіцієнти зручності спальних місць визначаємо за виразом:

(8)

де і – відповідно довжина й ширина спального місця – дивана або спальної полиці, м; і – відповідно регламентовані мінімальні довжина й ширина дивана або спальної полиці, м.

Коефіцієнт ширини між диванами або між диваном і перегородкою купе визначаємо за виразом:

(9)

де і – відповідно відстань між диванами або диваном і перегородкою, м.

Коефіцієнт зручності входу-виходу з пасажирського купе залежить від ширини просвіту дверей, його можна визначити за виразом:

(10)

де і – відповідно ширина та регламентована мінімальна ширина дверей купе, м.

Коефіцієнт зручності службового купе враховує його площу та ширину дверей:

(11)

де і – відповідно площа та регламентована мінімальна площа службового купе, м²; і – відповідно ширина й регламентована ширина дверей купе, м.

Коефіцієнт зручності купе відпочинку провідників враховує розмірні параметри спальних місць, відстань між диваном і перегородкою купе та ширину дверей:

(12)

де і – відповідно довжина та регламентована мінімальна довжина спального місця, м; і – відповідно ширина та регламентована мінімальна ширина спального місця, м;
– коефіцієнт розмірності, м^-1; – довжина купе відпочинку провідників, м; – відстань між диваном і перегородкою купе, м; і – відповідно ширина та регламентована мінімальна ширина дверей купе відпочинку провідників, м.

Коефіцієнт зручності користування туалетним приміщенням загального користування дорівнює:

(13)

де і – відповідно площа й регламентована мінімальна площа туалетного приміщення, м; і – відповідно ширина й регламентована мінімальна ширина туалетного приміщення, м; і – відповідно ширина й регламентована мінімальна ширина дверей туалетного приміщення, м; – кількість туалетних приміщень загального користування, од.

Коефіцієнт комфортабельності купейних спальних вагонів за кількістю туалетних приміщень загального користування і кількістю їх користувачів визначаємоза виразом:

(14)

де – пасажировмістимість вагона, чол.

Коефіцієнт комфортабельності купейних спальних вагонів за кількістю душових стояків або кабінок у санвузлі загального користування дорівнює:

(15)

де – коефіцієнт типу душових установок, для суміщених душових стояків =0,5, для душових кабінок =1,0; – кількість туалетних приміщень загального користування у вагоні, од.

Коефіцієнт комфортабельності пасажирського купе за комплектацією диванами, відкидними спальними полицями, окремими сидіннями, шафою для одягу, умивальником, ящиком для сміття, унітазом та душовим стояком або душовою кабіною пропонуємл визначати за виразом:

(16)

де і – кількість відповідно диванів та спальних полиць у купе, од.; – кількість окремих сидінь у купе, од.; – кількість шаф для верхнього одягу в купе, од.; – пасажировмістимість купе, чол.; і – наявність умивальника відповідно в купе або в індивідуальному санвузлі, од.; і – наявність ящика для сміття відповідно в купе або в індивідуальному санвузлі, од.; – наявність унітаза в індивідуальному санвузлі, од.; – наявність душового стояка в індивідуальному санвузлі, од.; – наявність окремої душової кабіни в індивідуальному санвузлі, од.

Узагальнений коефіцієнт комфортабельності пасажирських купейних спальних вагонів визначаємо за виразом:

, (17)

за умови однакової комплектації іншим обладнанням пасажирських купе, службових приміщень і вагонів у цілому.

Результати

За запропонованими виразами (1–17) розраховані коефіцієнти комфортабельності пасажирських купейних спальних вагонів трьох класів:

– вагонів 1 та 2-го класів моделей 61–779А і 61–779 вмістимістю 20 і 40 пас., розміщених відповідно у дво- та чотиримісних пасажирських купе виробництва ПАТ «Крюківський вагонобудівний завод» [3];

– перспективного конкурентоспроможного купейного спального вагона проєкту vS–01 (рис. 1), розробленого на базі вагона 1-го класу моделі 61–779А, вмістимістю 20 чол., розміщених в аналогічних за шириною двомісних купе, який відрізняється від базового збільшеною шириною кузова, збільшеною шириною службових приміщень і пасажирських купе, компонуванням і додатковою комплектацією пасажирських купе тощо.

Розмірні та інші параметри наявних вагонів 1 та 2-го класів моделей 61–779 і 61–779А виробництва ПАТ «Крюківський вагонобудівний завод» та пропонованого вагона 1-го класу підвищеної комфортабельності проєкту sV–01 і результати розрахунків показників їх комфортабельності наведені в табл. 3.

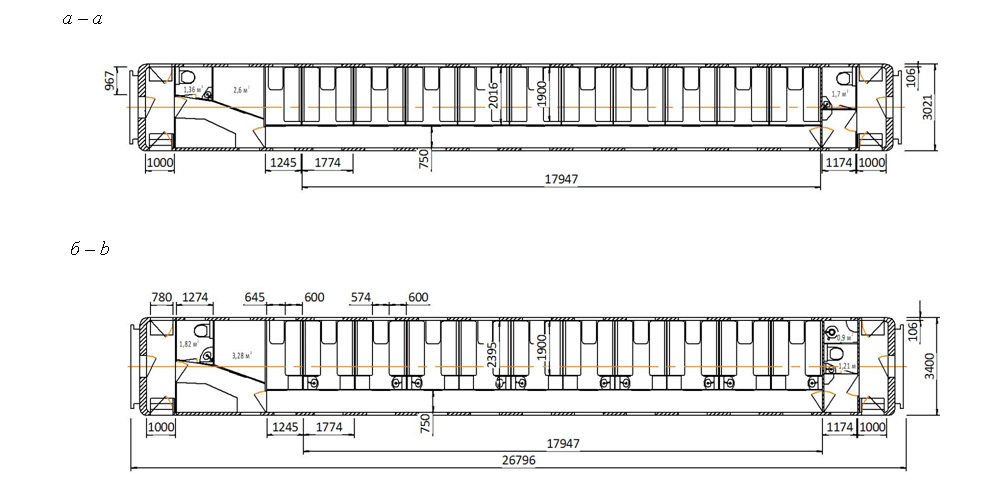

Рис. 1. Розрахункові схеми купейних спальних вагонів:
а – моделей 61–779 і 61–779А; б – моделі sV–01 (проєкт)

Fig. 1. Calculation schemes of compartment sleeping cars:
а – models 61–779 and 61–779A; b – models sV–01 (project)

Наукова новизна та практична значимість

У роботі вперше запропонована методика об’єктивної оцінки комфортабельності пасажирських купейних спальних вагонів та зручності користування ними пасажирами на основі групи показників, пов’язаних із вмістимістю вагонів і пасажирських купе, із розмірними параметрами й комплектацією вагонів та їх пасажирських і службових приміщень, запропоновані формули для їх обчислення. Уперше запропоновано також узагальнений показник комфортабельності пасажирських купейних спальних вагонів і вираз для його розрахунку.

Практична значимість роботи полягає у використанні запропонованих показників оцінки комфортабельності пасажирських купейних спальних вагонів і формул для їх обчислення на етапах розроблення й вибору ескізних пропозицій або ескізних проєктів нових перспективних конкурентоспроможних купейних спальних вагонів задля забезпечення їх максимальної зручності та комфортабельності перевезень пасажирів на магістральних регіональних маршрутах.

Описану методику можна використовувати також і для проведення об’єктивної оцінки тендерних пропозицій на закупівлю купейних спальних вагонів із позицій їх технічного рівня, зручності та комфортабельності.

Таблиця 3

Оцінка комфортабельності пасажирських купейних спальних вагонів

Table 3

Comfort assessment of passenger compartment sleeping cars

Найменування параметра	Регламентовані величини	Модель вагону
		61–779 А	61–779	sV–01
Клас вагона		1–СВ	2	1–СВ*
Параметри вагонів: – довжина/ ширина, м		26,696/ 3,021		26,696/ 3,4
– довжина/ ширина пасажирського приміщення, м		17,947
– площа пасажирського приміщення, м2		50,41		57,21
– ширина проходу по вагону, м	[0,75]	0,75
– ширина дверей проходу по вагону, м	[0,7]	0,7
– довжина/ ширина тамбурів, м	[2,7/ 1,0]	2,597/ 1,0		3,188/ 1,0
– ширина вхідних дверей тамбурів, м	[0,78]	0,78
Коефіцієнт комфортабельності вагонів,		0,6		0,81
Параметри пасажирських купе: – довжина/ ширина, м		2,016/ 1,774		2,395/ 1,774
– вмістимість, чол.		2	4	2
– довжина/ ширина дивана, м	[1,9/ 0,6]	1,9/ 0,6
– довжина/ ширина спальної полиці, м	[1,83/ 0,6]	1,9/ 06	1,83/ 06	1,9/ 06
– відстань між диванами, м	[0,6]	0,574
– ширина дверей, м	[0,56]	0,56
Коефіцієнт комфортабельності купе,		1,71	0,86	2,03
Параметри службового купе: – площа, м2	[2,6]	2,6		3,28
– ширина дверей, м	[0,43]	0,43
Коефіцієнт зручності службового купе,		1,0		1,26
Параметри купе відпочинку, м: – довжина	[1,675]	2,016		2,395
– довжина/ ширина спального місця	[1,665/ 0,58]	1,9/ 0,6
– відстань між спальним місцем і перегородкою	–	0,645
– ширина дверей	[0,43]	0,43
Коефіцієнт зручності купе відпочинку,		0,92		1,09

Продовження табл. 3

Continuation of Table 3

Найменування параметра	Регламентовані величини	Модель вагону
		61–779 А	61–779	sV–01
Параметри загальних туалетів: – площа, м2	[1,2]	1,36/ 1,37		1,82/ 1,21
– ширина, м	[0,9]	0,967/ 1,274		1,274/ 1,031
– ширина дверей, м	[0,49]	0,5
Коефіцієнт зручності туалетів,		1,44		1,65
Кількість туалетів загального користування, од.	[2]	2
Коефіцієнт туалетів на одну особу,		0,09	0,05	0,09
Кількість душових кабін загального користування, од.		–		1
Коефіцієнт душових кабін на одну особу,		–	–	0,05
Комплектація пасажирського купе, од. – кількість диванів		2	2	2
– кількість спальних полиць		–	2	–
– кількість окремих сидінь		–	–	–
– наявність шафи для верхнього одягу		–	–	1
– наявність умивальника / ящика для сміття в купе або в індивідуальному санвузлі		–	–	1/1
– наявність унітаза в індивідуальному санвузлі		–	–	–
– наявність індивідуального душового стояка / душової кабіни в індивідуальному санвузлі		–	–	0/ 1
Коефіцієнт комфортабельності пасажирського купе,		1,0	0,75	1,75
Узагальнений коефіцієнт комфортабельності пасажирських купейних спальних вагонів,		3,63	2,67	5,08

Висновки

Запропонована методика на основі різних критеріїв оцінки зручності користування та комфортабельності купейних спальних вагонів забезпечує:

– об’єктивність аналізу й оцінки зручності користування та рівня комфортабельності наявних пасажирських купейних спальних вагонів різних моделей європейських та інших виробників;

– обґрунтований вибір розмірних параметрів вагонів, пасажирських і службових купе та інших службових приміщень на стадіях розроблення ескізних пропозицій та / або ескізних проєктів нових перспективних конкурентоспроможних купейних спальних вагонів;

– обґрунтованість та об’єктивність вибору моделей вагонів для придбання Укрзалізницею під час проведення тендерів на їх закупівлю й оцінки тендерних пропозицій різних учасників.

Деякі формули для визначення коефіцієнтів комфортабельності чи зручності користування вагонами або їх пасажирськими чи службовими приміщеннями можна застосовувати і для оцінки рівня комфортабельності інших спальних вагонів та вагонів із місцями для сидіння.
