Вступ

У наш час значну увагу привертають задачі оцінки забруднення навколишнього природного середовища та ризику ураження людей у випадках надзвичайних ситуацій на хімічно небезпечних об’єктах або терактів [1, 2, 4, 6–9]. До таких об’єктів в Україні належить аміакопровод «Тольятті – Одеса». Цей об’єкт є потенціальним джерелом небезпеки, бо у випадку аварійної ситуації в атмосферне повітря може потрапляти значна кількість токсичної речовини. До комплексу задач, які розглядають у разі можливих аварій на таких хімічно небезпечних об’єктах, належать задачі з визначення вибухонебезпечних зон. Ці зони формуються біля місця витоку хімічно небезпечної речовини, а розміри зон змінюються з часом. Для практики важливо мати надійну інформацію щодо формування вибухонебезпечних зон біля об’єкта з метою зниження ризику ураження людей. Слід підкресити, що особливо важливо мати таку інформацію для насосних станцій, що перекачують аміак. Це пов’язано з тим, що на території насосних станцій перебувають люди, і можливі ситуації, за яких буде мати вибух суміші «аміак+повітря».

Для розв’язання задач цього класу необхідно швидкорозрахункові математичні моделі, що дозволяють у рамках обмеженого часу, проводити серійні розрахунки [10–14].

Мета

У цій роботі ми передбачаємо розробити чисельну модель для оперативного прогнозування вибухонебезпечних зон під час аварійної емісії аміаку.

Методика

Процес поширення аміаку у випадку його аварійного викиду будемо розраховувати на базі наступного рівняння масопереносу [2, 3, 5]:

(1)

де – концентрація аміаку; – компоненти вектора швидкості вітрового потоку; – дельта-функція Дірака; – коефіцієнти турбулентної дифузії; – координати джерела викиду аміаку; – коефіцієнт, що враховує хімічний розпад домішки, вимивання опадами;
– інтенсивність викиду аміаку; – швидкість гравітаційного осідання домішки; – час.

Крайові умови для рівняння масопереносу розглянуті в [5].

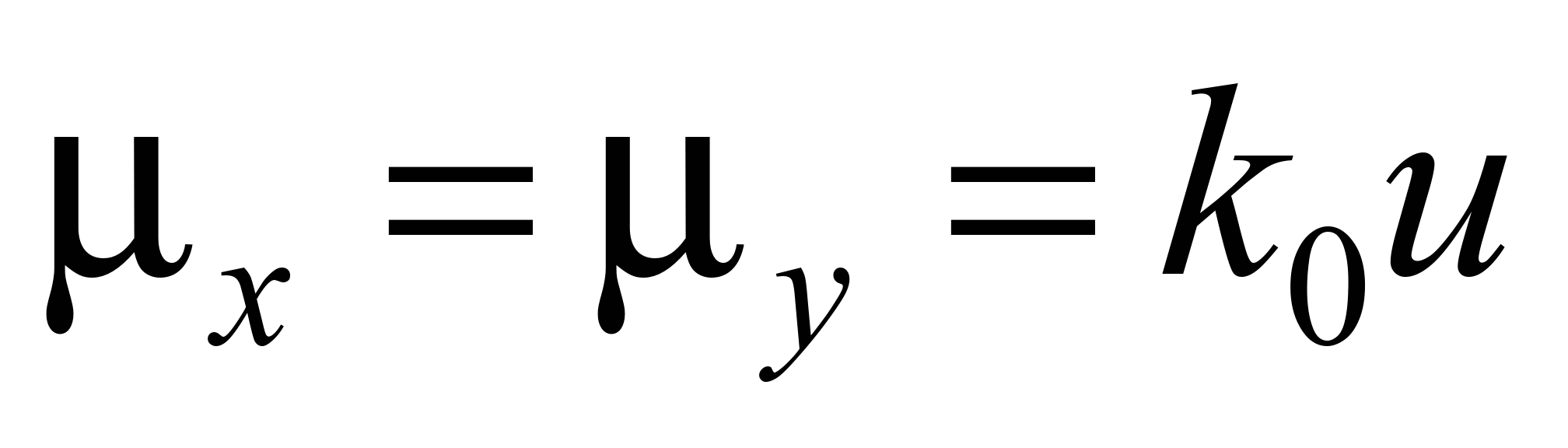

Під час проведення розрахунків будемо враховувати нерівномірність вертикального коефіцієнта дифузії та швидкості повітря по висоті

, ,

, (2)

де ; ; ; .

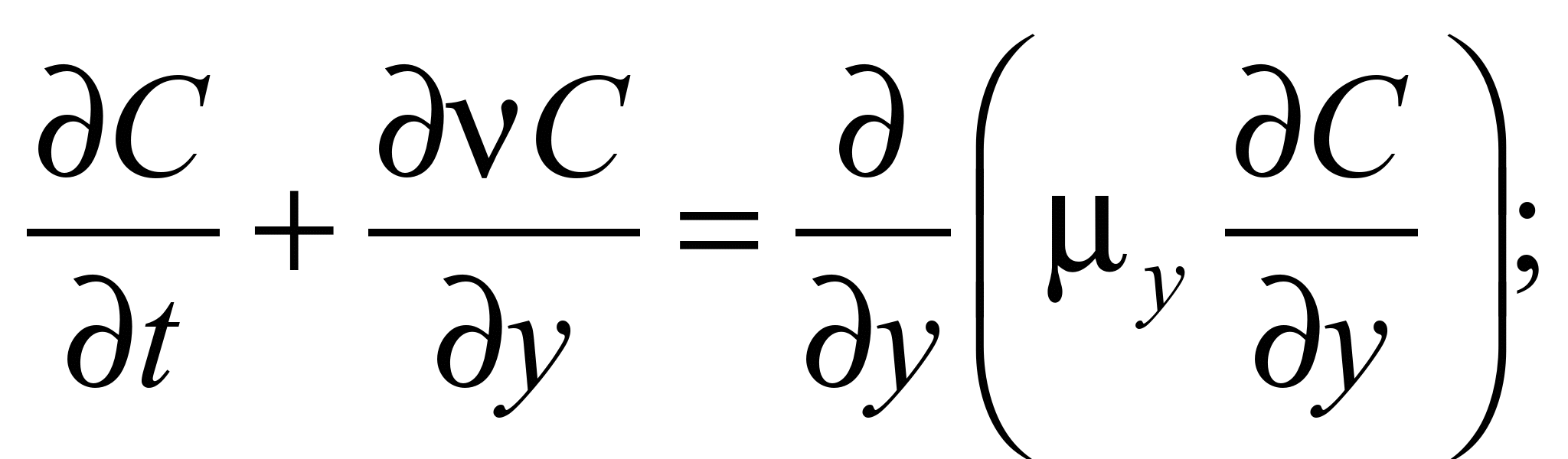

Для чисельного інтегрування рівняння (1) будемо використовувати кінцево-різницеві методи. Попередньо здійснимо розщеплення рівняння (1) на послідовність розв’язання наступних рівнянь:

. (3)

Для чисельного інтегрування перших трьох рівнянь використовують неявну поперемінно-трикутну різницеву схему.

Розглянемо побудову цієї різницевої схеми. Виконаємо наступні перетворення [5]:

де

Далі виконаємо апроксимацію похідних так [5]:

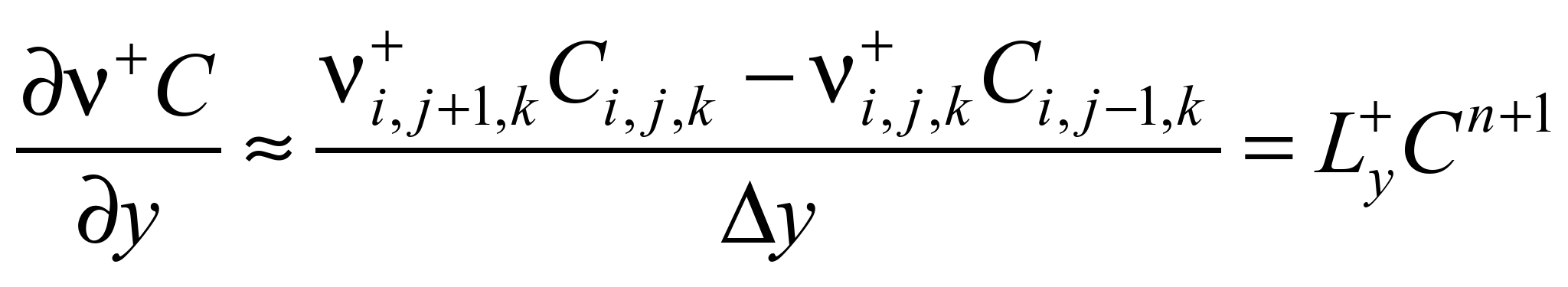

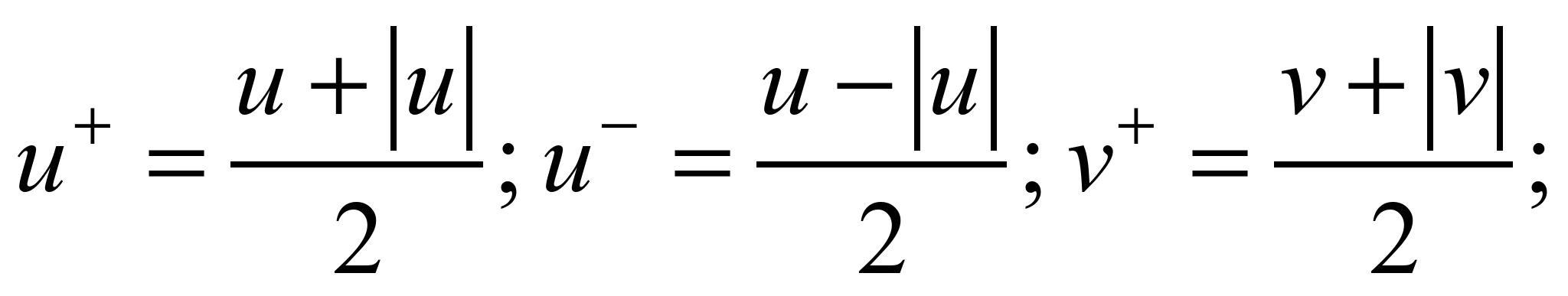

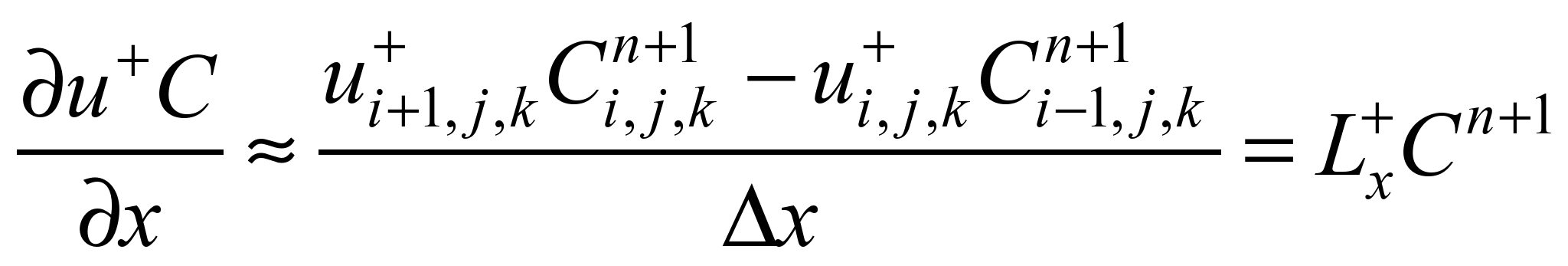

Для апроксимації конвективних похідних використовуємо вирази [3]:

.

Різницеву схему, за допомогою якої визначають концентрацію хімічно небезпечної речовини, розглянемо на прикладі тільки першого рівняння із системи (3). Різницева схема має вигляд:

• на першому кроці розщеплення:

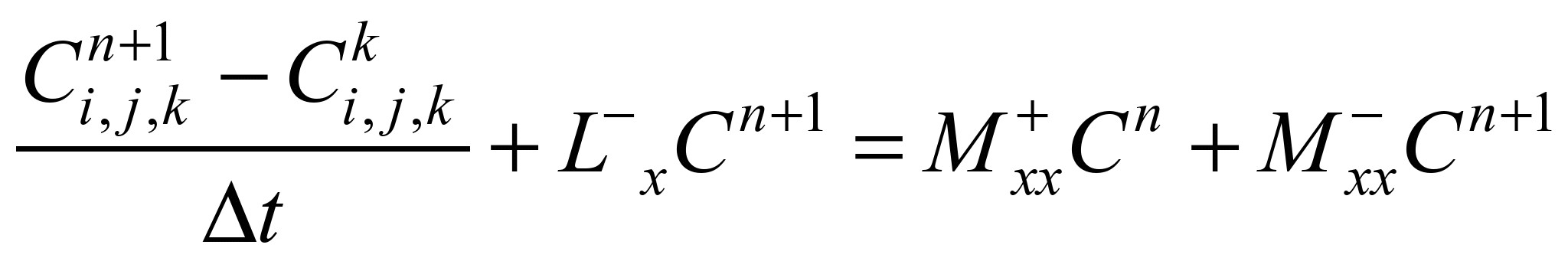

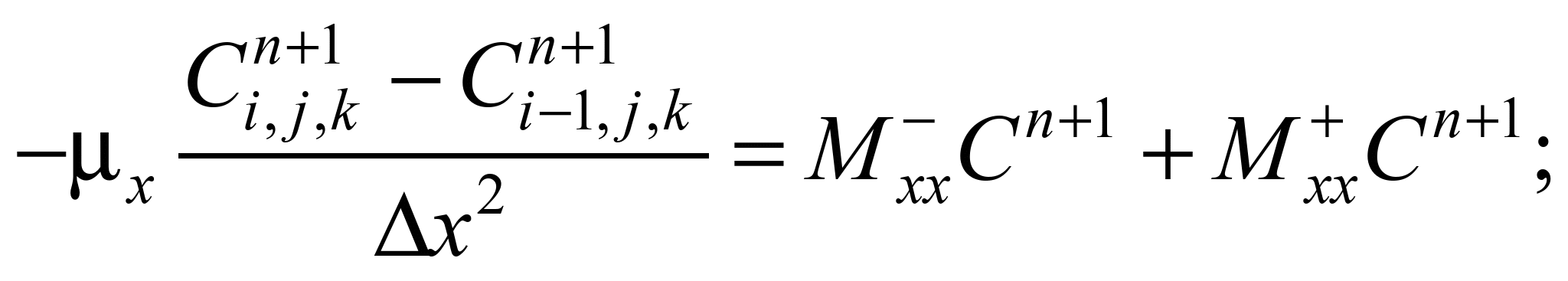

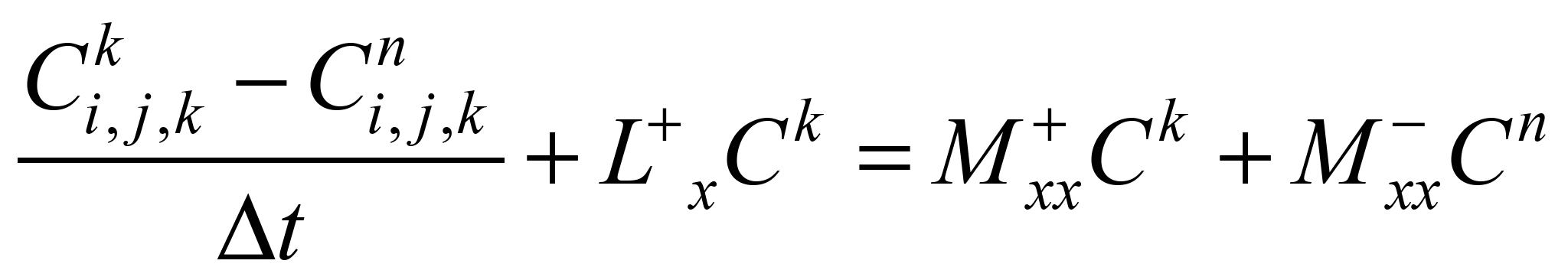

; (4)

• на другому кроці розщеплення:

. (5)

Ті самі дії проводимо для другого та третього рівняння із системи рівнянь розщеплення.

Значення концентрації С на кожному кроці розщеплення знаходимо за формулою «розрахунку, що біжить». Останнє рівняння із системи (3) розв’язуємо за допомогою методу Ейлера.

Для математичного моделювання поля вітрового потоку на території промислового об’єкта, де має місце викид хімічно небезпечної речовини, була використана модель течії ідеальної рідини. Моделювальне рівняння в цьому випадку має вигляд [5]:

, (6)

де Р – потенціал швидкості.

Компоненти швидкості повітряного потоку визначають так:

. (7)

Граничні умови для рівняння (6) такі:

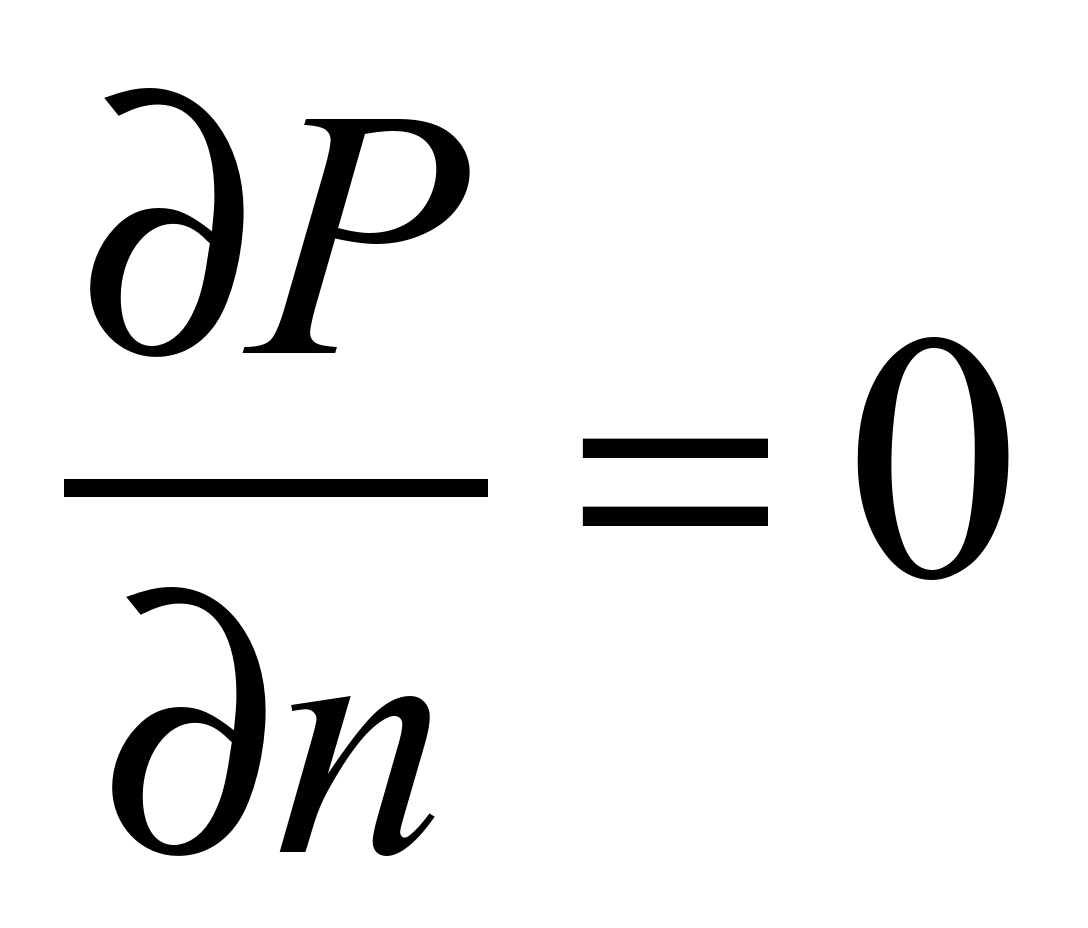

1)  на непроникливих границях та на верхній поверхні розрахункової зони;

2)  на границі, де потік входить

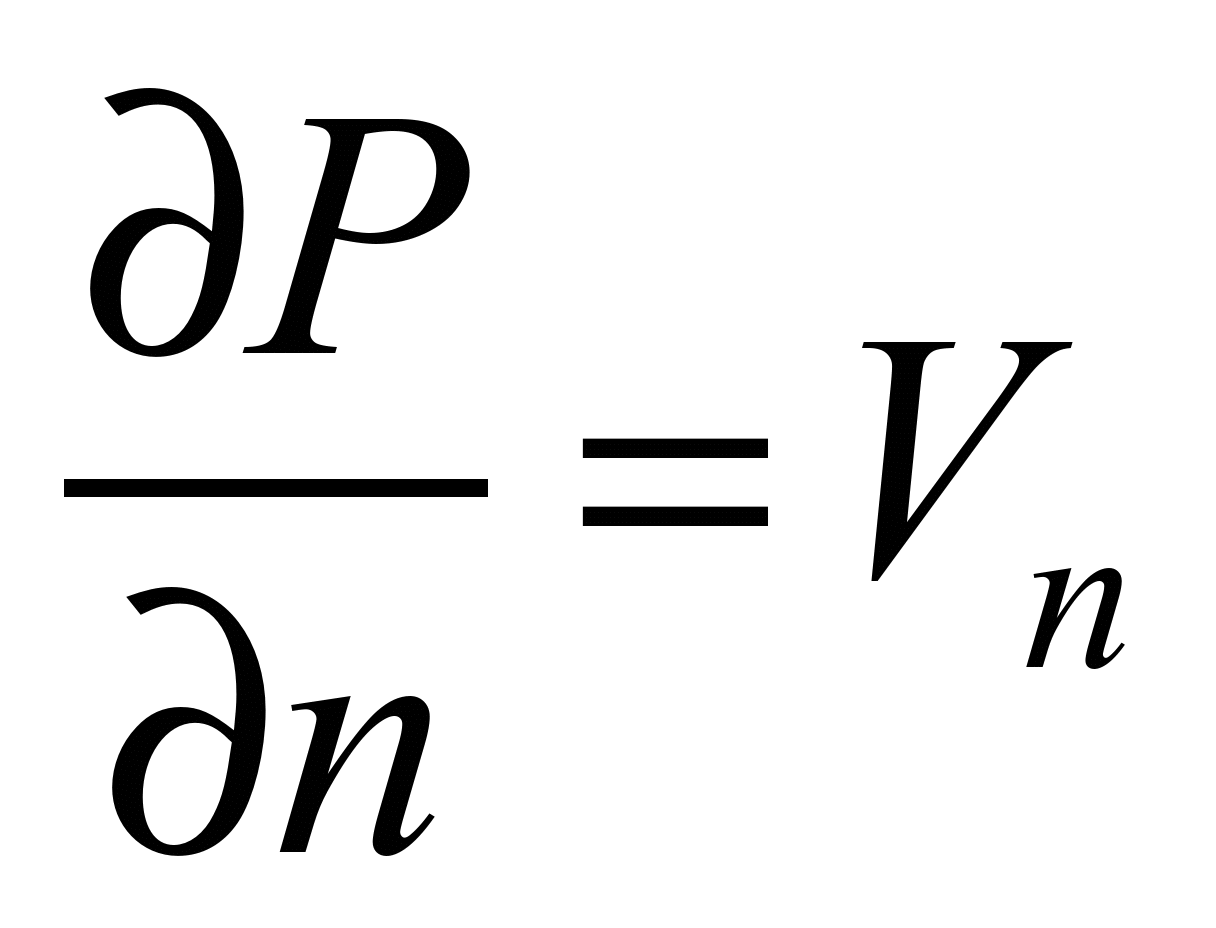

у розрахункову зону, – відома швидкість повітря;

3) P = const – на границі «виходу» потоку із зони.

Для чисельного розв’язання рівняння (6) використовують метод Річардсона, тому це рівняння приводимо до вигляду:

, (8)

де – фіктивний час.

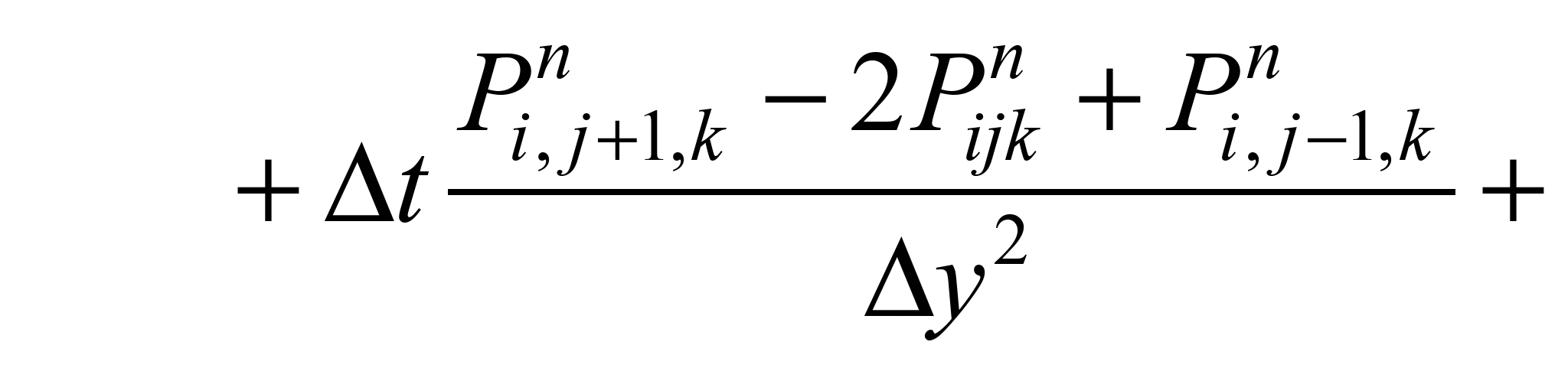

Розрахункову залежність для визначення потенціалу швидкості записуємо так:

(9)

Розрахунок за залежністю (9) закінчується, коли виконується умова:

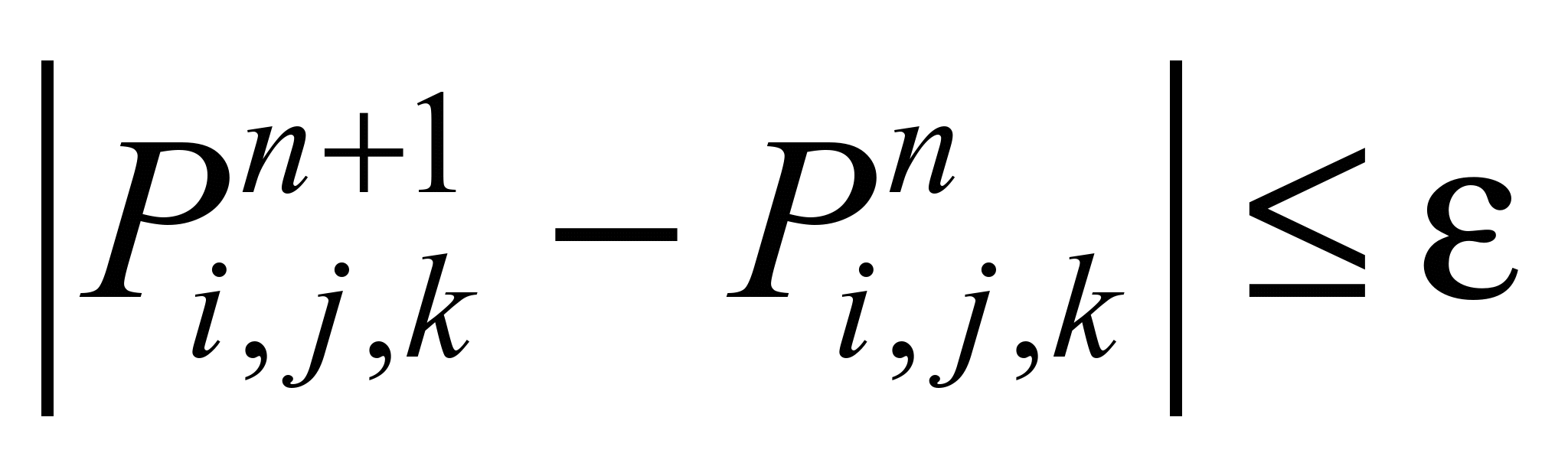

, (10)

де ε – мале число; n – номер ітерації.

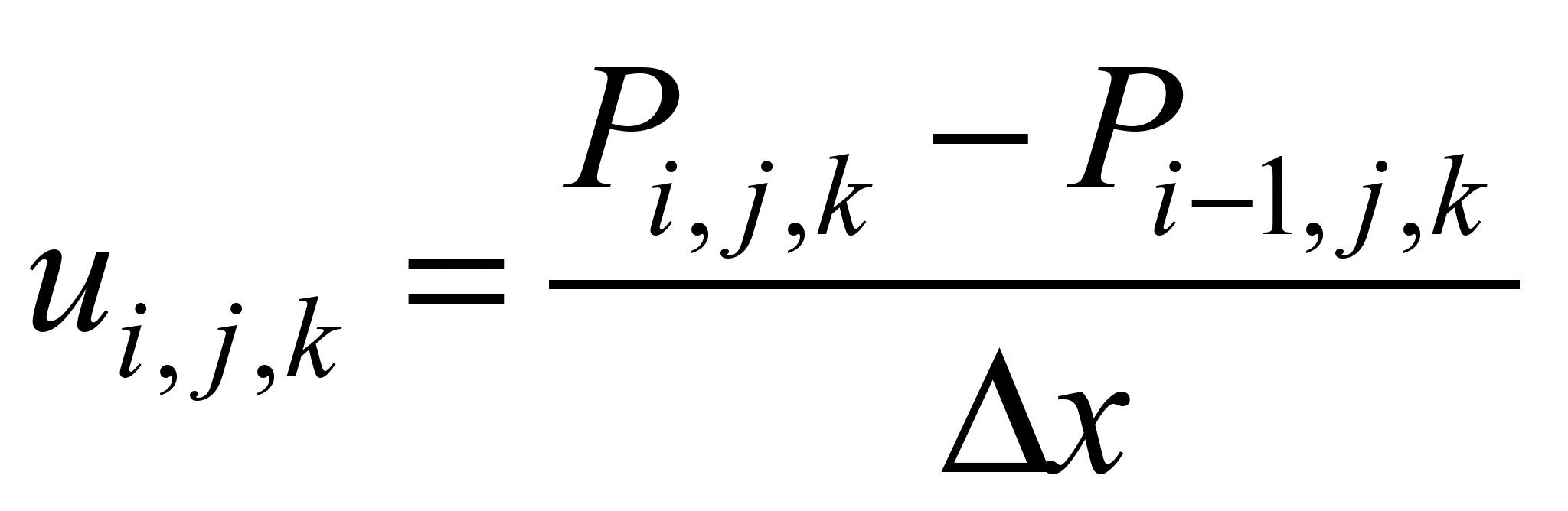

Компоненти вектора швидкості визначають так:

; ; .

На базі розглянутих різницевих рівнянь була створена комп’ютерна програма. Для кодування різницевих рівнянь використано Фортран.

Результати

На базі розробленої чисельної моделі було проведено розрахунки з визначення вибухонебезпечних зон на території насосної станції, що перекачує аміак. Під час проведення обчислювального експерименту взято, що швидкість вітру дорівнює 3 м/с, інтенсивність викиду
100 кг/с, см/с, .

Розрахункова схема промислового об’єкта (модельна задача, станція перекачування аміаку) та місце викиду аміаку на території об’єкта показано на рис. 1.

На рис. 2, 4 показано зону хімічного зараження атмосферного повітря на території насосної станції, де має місце віток аміаку. Значення концентрації аміаку наведено в безрозмірному вигляді, кожне число на цих рисунках представляє концентрацію аміаку у відсотках від максимального значення концентрації на конкретний момент часу в цій зоні.

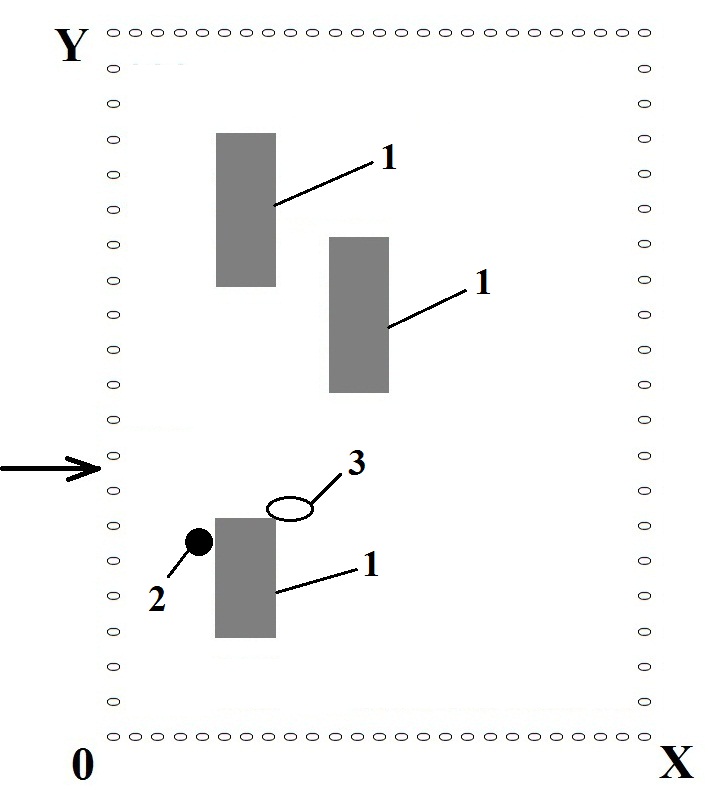

Рис. 1. Розрахункова схема:
1 – будівлі на території насосної станції;
2 – місце викиду аміаку; 3 – положення рецептора

Fig. 1. Sketch of computational region:
1 – ammonia pump station buildings;
2 – spot of ammonia emission; 3 – receptor position

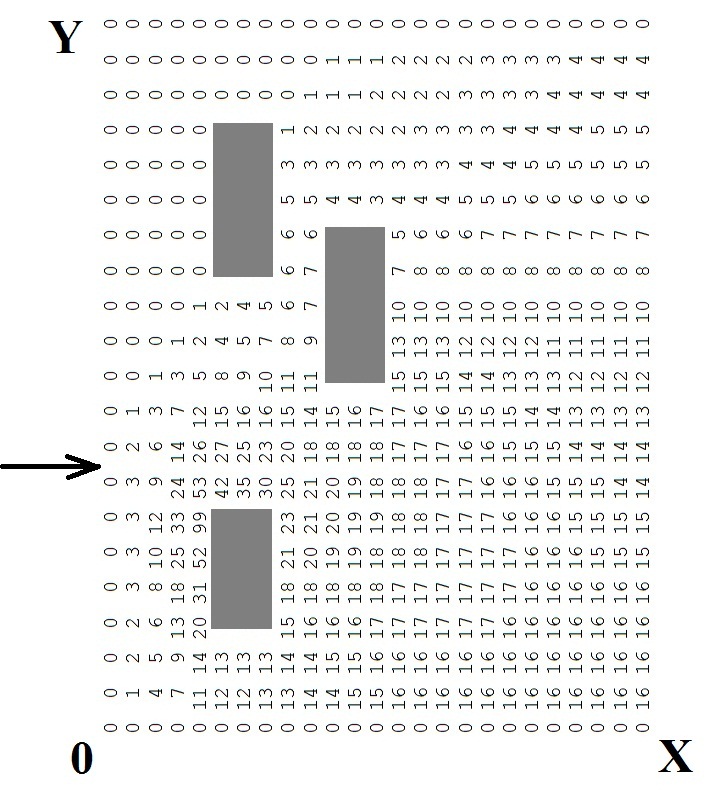

Рис. 2. Зона забруднення атмосферного повітря (рівень z = 2м, t = 35с)

Fig. 2. Computed zone of chemical contamination
(level z = 2 m, t = 35sec)

Як бачимо з рис. 2, 4, на території насосної станції дуже швидко формується велика зона хімічного зараження. Для практики важливо мати інформацію про розміри вибухонебезпечних зон, що з’являються у випадку аварійних ситуацій. У розробленій комп’ютерній програмі наявна операція щодо друку вибухонебезпечних зон на території хімічно небезпечного об’єкта. У цьому випадку вибухонебезпечна зона – це зона де концентрація аміаку перебувала в діапазоні 106–198 г/м³. Комп’ютерна програма виділяє таку зону друком числа «99». Це дозволяє дуже швидко проаналізувати розміри вибухонебезпечних зон на території об’єкта під час проведення обчислювального експерименту й оцінювати зміну цих зон із часом. Так, на рис. 3, 5 наведені вибухонебезпечні зони для різних моментів часу після початку аварійного викиду аміаку. Зони показані за допомогою описаної процедури.

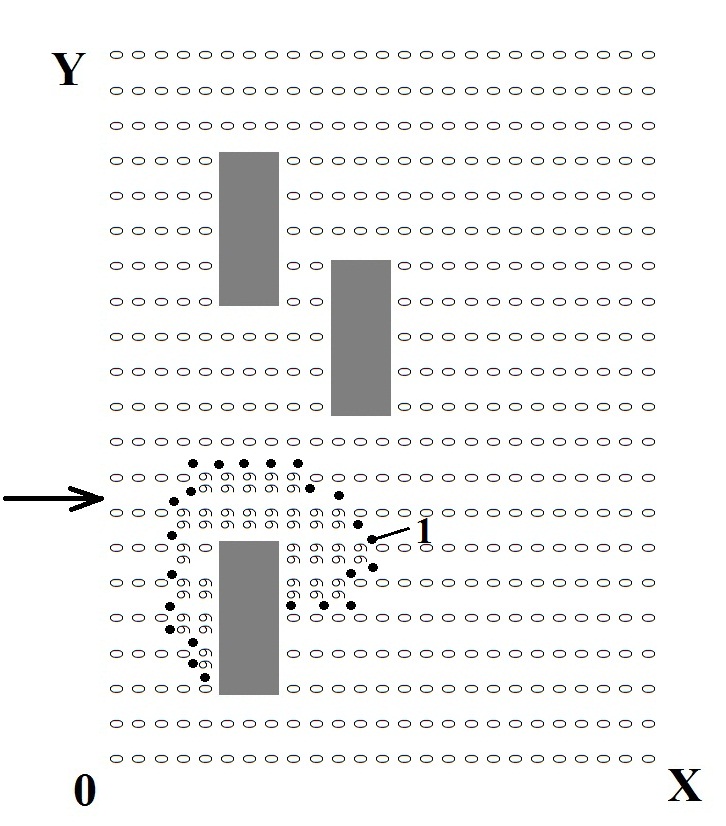

Рис. 3. Вибухонебезпечна зона:
1 – межа зони (рівень z = 2м, t = 35с)

Fig. 3. Computed zone of possible explosion:
1 – zone boundary (level z = 2 m, t = 35sec)

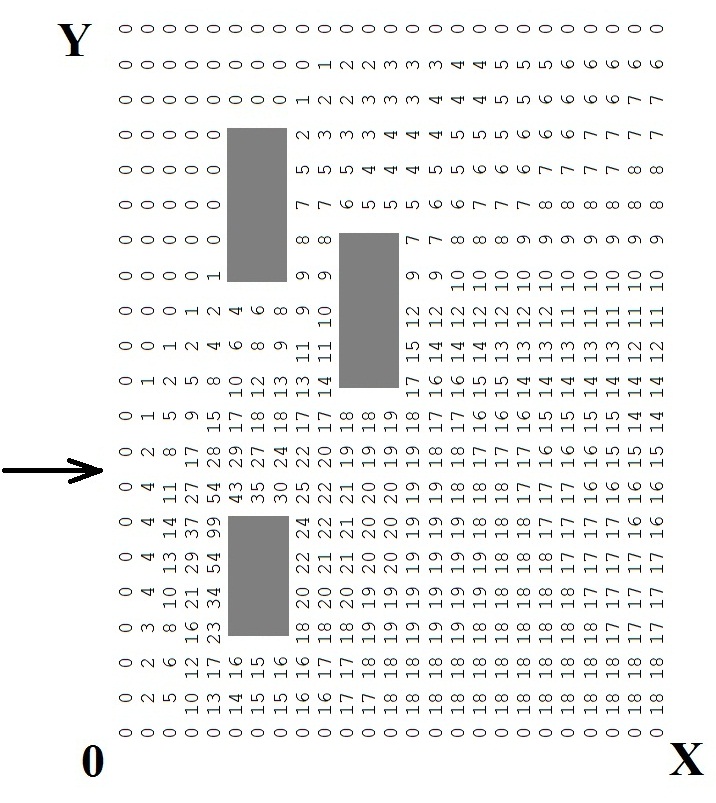

Рис. 4. Зона забруднення атмосферного повітря
(рівень z = 2м, t = 55с)

Fig. 4. Computed zone of chemical contamination
(level z = 2 m, t = 55sec)

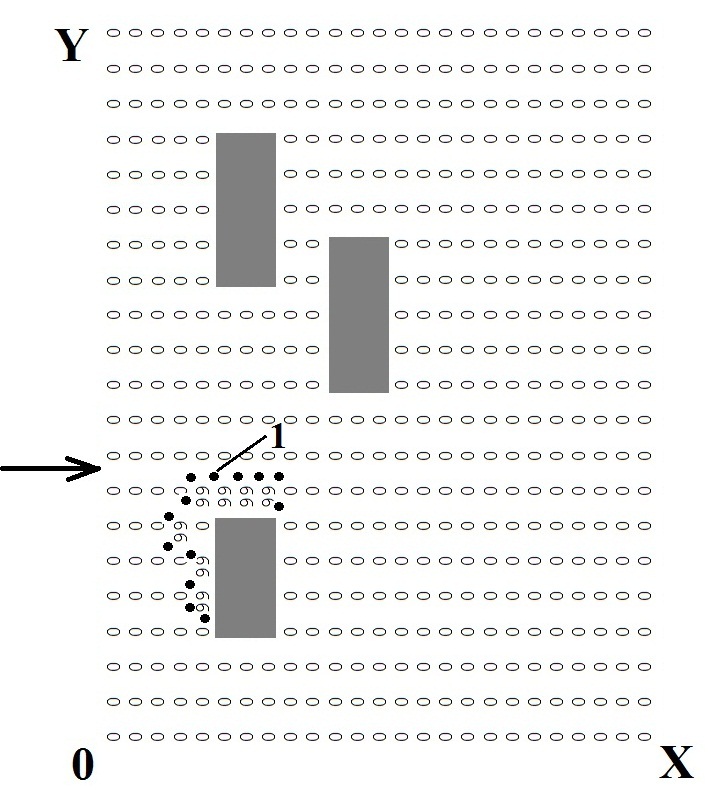

Рис. 5. Вибухонебезпечна зона:
1 – межа зони (рівень z = 2м, t = 55с)

Fig. 5. Computed zone of possible explosion:
1 – zone boundary (level z = 2 m, t = 55sec)

З аналізу рис. 3, 5 можна зробити висновок, що у випадку аварійного викиду аміаку на території насосної станції дуже швидко формується вибухонебезпечна зона біля будівлі насосної станції. Ця зона «охоплює» будівлю насосної станції, оскільки вибух може бути як на навітряній, так і на підвітряній стороні будівлі.

На рис. 6 наведена концентрація аміаку біля будинку насосної станції, де мав місце аварійний витік (рівень z = 2м). Значення концентрації приведено для точки, що показана на рис. 1 як місце положення рецептора.

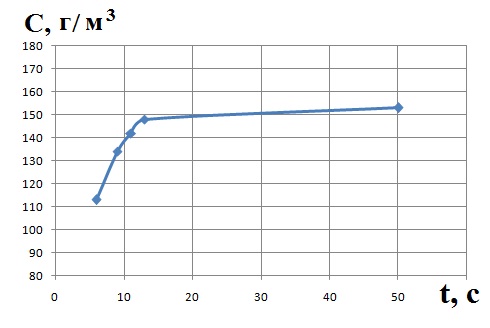

Рис. 6. Концентрація аміаку біля будівлі
(рівень z = 2м)

Fig. 6. Computed ammonia concentration
near building (level z = 2 m)

Як бачимо з рис. 6, біля будівлі вже за 7 с буде мати місце вибухонебезпечна концентрація суміші, в разі виникнення джерела тепла –вибух.

Слід зазначити, що для розв’язання задачі потрібно було 5 с комп’ютерного часу.

Наукова новизна і практична
значимість

Розроблена чисельна модель дозволяє оперативно прогнозувати динаміку формування зон хімічного зараження атмосферного повітря у випадку аварійного витіку аміаку на території насосної станції, де відбувається його перекачування. Особливістю моделі є можливість оперативного представлення інформації щодо розмірів вибухонебезпечних зон на території об’єкта і їх зміна з часом, після аварії.

Модель дозволяє швидко проводити прогнозні розрахунки на комп’ютерах малої та середньої потужності. Вона враховує найбільш суттєві фізичні фактори, що впливають на формування зон хімічного зараження, а саме: швидкість повітря, потужність джерела емісії, атмосферну турбулентну дифузію, наявність будівель на території хімічно небезпечного об’єкта.

Модель може бути використана під час розробки ПЛАСу для хімічно небезпечних об’єктів. У подальшому потрібно розробляти математичну модель аеродинаміки, що враховує в’язкість повітря.

Висновки

1. Запропоновано математичну модель для оцінки розмірів вибухонебезпечних зон у разі аварійних викидів аміаку.

2. Розроблено комп’ютерну програму для проведення експрес-розрахунків із визначення динаміки формування зон хімічного зараження під час аварійних викидів аміаку.

3. Виконано прогноз розмірів вибухонебезпечних зон у випадку аварійного викиду аміаку на станції перекачування.
