ОСОБЛИВОСТІ ФОРМУВАННЯ СТРУКТУРИ

ТА ВЛАСТИВОСТЕЙ СТАЛІ 09Х3НМ3ФБч

ПІД ЧАС ХІМІКО-ТЕРМІЧНОГО ОБРОБЛЕННЯ

Мета. У роботі необхідно дослідити формування структурного стану нової сталі 09Х3НМ3ФБч після цементації й наступної термічної обробки та азотування. Визначити раціональний режим хіміко-термічного оброблення, який забезпечуватиме створення однорідного дифузійного шару й високі механічні та експлуатаційні характеристики. Методика. Хіміко-термічну обробку проводили на первинне й вторинне твердіння за чотирма варіантами з використанням печей SIEMENS і АСЕА. Азотування проводили у два етапи. Для виявлення мікроструктури сталі дослідно-промислового виробництва проводили травлення в 4-відсотковому розчині азотистої кислоти, металографічне дослідження проводили за перетином зразка на мікроскопі Axio Observed.D1m. Для визначення ефективної глибини дифузійних шарів після цементації й азотування вимірювали мікротвердість на приладі LECO LM248AT, а вимірювання гарячої твердості проводили на приладі Wilson Rockwell Hardness Tester. Результати. Для отримання однорідного структурного стану сталі 09Х3НМ3ФБч й максимальних результатів механічних та експлуатаційних характеристик проводили хіміко-термічну й термічну обробку за режимом: цементація за 930 °С з вуглецевим потенціалом 0,22, 13 год відпал за 650 °С, 5–7 год гартування від 1 030 °С з охолодженням у маслі, трикратне відпускання 530 °С, обробка холодом – 70 °С з витримкою 1 год 30 хв і наступне відпускання за 510 °С 1 год. Після цементації гартування проводили в інтервалі температур 1 000–1 030 °С для запобігання перенасичення робочого дифузійного шару й утворення карбідної сітки. Наступне трикратне відпускання 530 °С й обробка холодом – 70 °С впродовж 1 год 30 хв сприяли розпаду залишкового аустеніту й утворенню дрібнозернистого мартенситу відпускання. Наукова новизна. Розроблено раціональний режим хіміко-термічної й термічної обробки, який забезпечить максимальні механічні та експлуатаційні властивості сталі 09Х3НМ3ФБч завдяки заздалегідь визначеному співвідношенню структурних складових цементованого шару. Практична значимість. Апробований режим хіміко-термічної обробки багатокомпонентної легованої сталі 09Х3НМ3ФБч виробництва АТ «Мотор Січ» та ДП «Івченко–Прогрес», яка розроблена для зубчатих коліс авіаційних редукторів газотурбінних двигунів нового покоління, суттєво підвищує тепло- та енергонавантаження.

Ключові слова: мікроструктура; мартенсит; аустеніт; цементація; азотування; мікротвердість; твердість; границя міцності

Вступ

Світовий прогрес літакобудування невпинно диктує зростання вимог до властивостей матеріалів, які повинні забезпечувати одну з основних його складових – підвищення ресурсу газотурбінних двигунів. На сьогодні постала проблема підвищення потужності двигунів і, відповідно, збільшення обертального моменту авіаційних редукторів літаків за збереження їхньої маси та розмірів. Основні вимоги висувають до важко навантажених зубчастих коліс, які повинні працювати в умовах підвищених робочих температур до 450 °С [6, 11].

Найбільш відомі вітчизняні цементовані сталі 14ХГСН2МА (ДИ–3А), 16Х3НВМФБ (ВКС–5) вже давно застаріли та не відповідають сучасним вимогам щодо експлуатаційних характеристик [1, 4, 5].

Закордонний аналог сталь M50 NiL має високі показники механічних властивостей, проте за рахунок невиправдано високого легування вимагає складної хіміко-термічної обробки для отримання задовільної структури та властивостей [7, 9].

Співробітники кафедри прикладної фізики і наноматеріалів Запорізького національного університету (ЗНУ), ДП «Івченко–Прогрес», АТ «Мотор Січ» розробили нову цементовану вторинно-твердіючу сталь 09Х3НМ3ФБч з раціональним хімічним складом (табл. 1).

Таблиця 1

Хімічний склад цементованих сталей*

Table 1

Chemical composition of cemented steel*

№ з/п	Марка сталі	Вміст легувальних елементів, %
№ з/п	Марка сталі			С	Mn	Si	Cr	Ni	Mo	W	V	Nb	Ce(Al)
1	14ХГСН2МА (ДИ–3А)	0,14	0,8	0,6	1,4	1,8	0,35	–	≤0,06	–	–
2	16Х3НВМФБ (ВКС–5)	0,16	0,5	0,5	2,8	1,2	0,5	1,2	0,5	0,15	0,04
3	M50 NiL	0,13	0,3	0,25	4,0	3,5	4,25	–	1,2	–	–
4	09Х3НМ3ФБч	0,1	0,48	0,34	2,9	1,44	2,99	–	0,33	0,3	0,0058 (0,05)

*Вміст P, S ≤ 0,025 %

Проведені авторами попередні дослідження з оптимізації хімічного складу [3, 10] сприяли збільшенню границі плинності нової сталі й підвищили контактну витривалість у 5 разів порівняно зі сталлю ВКС–5 [2].

Перевагою цементованої сталі 09Х3НМ3ФБч є висока теплостійкість – максимальна температура експлуатації сягає 450 °С, водночас у сталях 14ХГСН2МА (ДИ–3А) й 16Х3НВМФБ (ВКС–5) вона не перевищує 180 та 300 °С відповідно [8, 11]. За рахунок оптимального легування розроблена сталь 09Х3НМ3ФБч має високі показники границі міцності (σ_в) та меншу твердість серцевини (39,5–40 HRC), що робить сталь більш технологічною до обробки різанням порівняно з M50 NiL (43–45 HRC).

Мета

Основна мета роботи полягає у виборі раціонального режиму хіміко-термічного (ХТО) й термічного (ТО), який забезпечуватиме формування однорідної структури й задовільні механічні властивості поверхневого робочого шару та серцевини сталі 09Х3НМ3ФБч.

Методика

Для дослідження структури й механічних властивостей дослідно-промислової партії сталі виготовлені прутки Ø 90 мм та поковки Ø 150 мм висотою 70 мм на ДП «УкрНДІспецсталь». Дослідні сталі виготовляли у вакуумній індукційній печі з наступним вакуумним переплавленням в електродуговій печі.

Вхідний контроль, який провели в АТ «Мотор Січ», показав наступні результати механічних випробувань (табл. 2).

Для дослідження формування раціональної структури розроблені декілька режимів хіміко-термічного оброблення сталі промислового виробництва на первинне і вторинне твердіння (табл. 3).

Таблиця 2

Механічні властивості дослідно-промислової сталі 09Х3НМ3ФБч

Table 2

Mechanical properties of experimental and industrial steel 09Cr3NiMo3VNbr

№ зразка	σ_в, МПа	δ, %	Ψ, %	HRC	KCU, Дж/см²
Пруток Ø 90 мм	1 219…1 223	16,4…18,4	58,8…66,1	39,5…40	12…28
Поковка Ø 150 мм, висота 70 мм	1 243…1 309	16,0…18,4	56,6…64,1	39,5…41	15…17

Таблиця 3

Режими ХТО сталі 09Х3НМ3ФБч

Table 3

Types of thermochemical treatment of steel 09Cr3NiMo3VNbr

Варіант	Режим ХТО
1	Цементація за 930 °С з вуглецевим потенціалом 0,22, 13 год, відпал за 650 °С, 5–7 год, гартування від 900 °С з охолодженням в маслі, обробка холодом – 60 °С, відпускання за 250 °С
2	Цементація за 930 °С з вуглецевим потенціалом 0,22, 13 год, відпал за 650 °С, 5–7 год, гартування від 1 030 °С з охолодженням у маслі, трикратне відпускання за 530 °С
3	Цементація за 930 °С з вуглецевим потенціалом 0,22, 13 год, відпал за 650 °С, 5–7 год, гартування від 1 030 °С з охолодженням у маслі, п’ятикратне відпускання за 530 °С
4	Цементація за 930 °С з вуглецевим потенціалом 0,22, 13 год, відпал за 650 °С, 5–7 год, гартування від 1 030 °С з охолодженням у маслі, трикратне відпускання за 530 °С, обробка холодом –70 °С з витримкою 1 год 30 хв, відпускання за 510 °С, 1 год

ХТО проводили в печах SIEMENS і АСЕА. Температуру й витримку під час цементації підбирали таким чином, щоб забезпечити необхідну товщину дифузійного шару 1,4–1,6 мм. Рідке азотування проводили у два етапи для забезпечення заданої товщини азотованого шару 0,5–0,7 мм. Перший етап азотування проводили за температури 520 °С, витримки 25 год, дисоціації 25–30 %, потім нагрівали до 540 °С з витримкою 35 год, дисоціацією 40–50 % і наступним деазотуванням 10 год. Дифузійне насичення у всіх варіантах проводили за технологією АТ «Мотор Січ» для конструкційних сталей мартенситного класу. Підготовлені шліфи пройшли травлення в 4-відсотковому водному розчині азотистої кислоти. Металографічні дослідження проводили на мікроскопі Axio Observed.D1m за збільшень у 100 й 200. Для контролю якості дифузійних шарів і визначення міцності мікрооб’ємів дослідної сталі після цементації й азотування вимірювали мікротвердість на приладі LECO LM248AT.

Результати

Хіміко-термічне оброблення за варіантом 1 (табл. 3), який відповідав режиму гартування на первинну твердість для сталі ВКС–5 [4, 8], сприяло отриманню глибини цементованого шару 1,53 мм.

Товщина поверхневого дифузійного шару становила лише 0,14 мм, що обумовлено низькою температурою гартування і, відповідно, уповільненим протіканням дифузійних процесів. Мікроструктура цементованого шару складала дрібноголчастий мартенсит і значною кількістю надлишкових спеціальних карбідів овальної та стовпчастої форми, що свідчило про перенасичення поверхневого шару сталі вуглецем. Уздовж перетину зразка зустрічалися надлишкові спеціальні карбіди типу MeC, Me₇C₃, Me₃C у вигляді поодиноких дисперсних фаз і карбідна сітка другого бала відповідно до ГОСТу 8233–56.

Після хіміко-термічної обробки за варіантом 2 (табл. 3), що відповідав ТУ У 27.1–00186536–005.2016 [3], глибина цементованого шару збільшилась до 1,6 мм. Поверхневий дифузійний шар також збільшився у 2,5 рази порівняно з попереднім режимом ХТО і становив 0,36 мм. Мікроструктура відповідала крупноголчастому мартенситу й залишковому аустеніту до 30 % (рис. 1, а, б).

a – a б – b

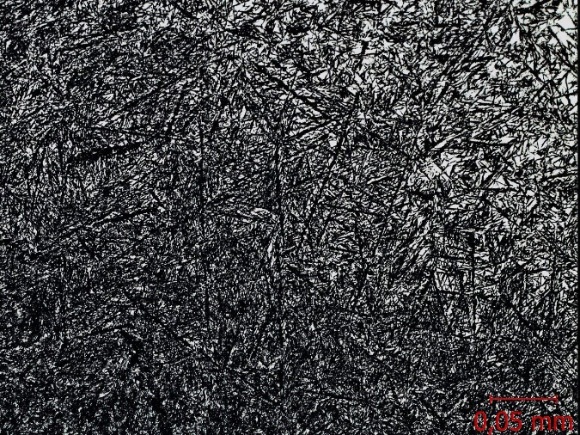

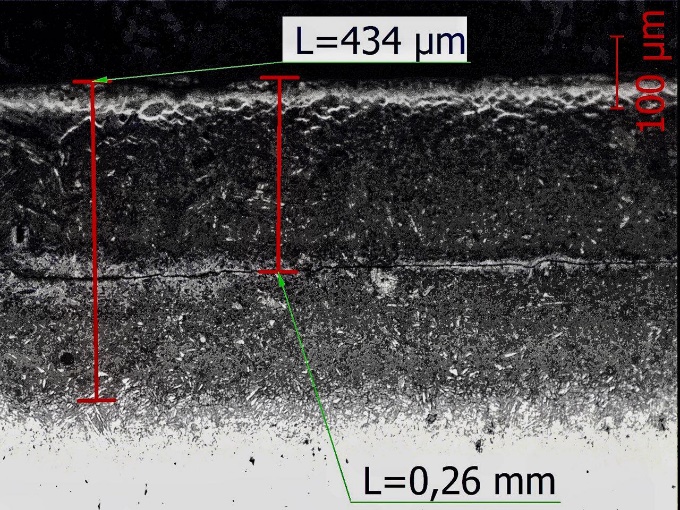

Рис. 1. Мікроструктура дифузійного шару сталі після режиму ХТО (варіант 2, табл. 3):

а – збільшення х100; б – збільшення х200

Fig. 1. Microstructure of steel after the thermochemical treatment (option 2, Table 3):

a – increase x100; b – increase of x200

У перехідній зоні кількість залишкового аустеніту зменшувалась майже вдвічі (≈ 15 %). Мікроструктура серцевини становила низьковуглецевий мартенсит відпускання.

Зразки, оброблені за варіантами 1 і 2 (табл. 3), випробували на термостійкість із наступним вимірюванням гарячої твердості (табл. 4). Установлено значну перевагу твердості зразків, які оброблені на вторинну твердість.

Таблиця 4

Результати випробувань гарячої твердості сталі 09Х3НМ3ФБч

Table 4

Hot hardness test of steel 09Cr3NiMo3VNbr

№ зразка	Температура витримки, °С	Твердість HRC
№ зразка	Температура витримки, °С	До випробувань на термостійкість	Після випробувань
1	350	58,5–59	57
	400	59,5	57–58
	450	60	56–57
2	350	60	60
	400	61	61
	450	60,5	61

Випробування гарячої твердості показали задовільні результати зразків після термічної обробки за варіантом 2 (табл. 3), що свідчить про забезпечення стабільної структури в умовах експлуатації сталі. Наступні режими ХТО розроблені з метою зменшення кількості залишкового аустеніту й отримання однорідної структури в дифузійному та перехідному шарі.

Хіміко-термічна обробка зразків за варіантом 3 (табл. 3) сприяла незначному зменшенню кількості залишкового аустеніту. Збільшення кількості відпускань порівняно з режимом обробки викликало появу дисперсних спеціальних карбідних фаз типу МеС.

Після обробки за варіантом 4 (табл. 3) мікроструктура цементованого шару представляла собою дрібноголчастий мартенсит і залишковий аустеніт (10 %) у поверхневому шарі. Таким чином, гартування за високої температури забезпечило отримання бажаної глибини цементованого шару, трикратне відпускання надало однорідності структурі, а додаткова обробка холодом зменшила кількість залишкового аустеніту в 3 рази порівняно з варіантами обробки 2 і 3.

Для визначення ефективної глибини дифузійного шару міряли мікротвердість за перетином зразка (рис. 2). У поверхневих шарах 0,2–0,4 мм найвищу твердість мали зразки, які оброблені за варіантом 4 (табл. 3). Це обумовлено мінімальною кількістю залишкового аустеніту.

Відповідно до результатів вимірювання мікротвердості за перетином зразків установили глибину азотованого шару, яка складала 0,42 мм. Мікроструктурний аналіз показав, що в приповерхневій зоні виникла частково деазотована ε-фаза, а також надлишкові нітриди більшого розміру загальною глибиною залягання 0,053–0,047 мм (рис. 3, а). По перетину азотованого шару утворився азотистий мартенсит і залишковий аустеніт, надлишкові нітриди майже відсутні. На глибині 0,26 мм від поверхні утворились продольні тріщини (рис. 3, б).

Детальне вивчення тонкої мікроструктури сталі виявило лікваційні ділянки Nb, переважно орієнтовані за границями зерен. Суцільні їх виділення можуть перешкоджати дифузії вуглецю та азоту й обумовлювати підвищення напружень у міжфазних зонах, що приводить до появи тріщин.

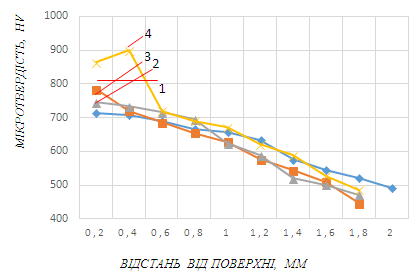

Рис. 2. Залежність мікротвердості цементованого шару сталі 09Х3НМ3ФБч
від його глибини за різних варіантів ХТО (табл. 3)

Fig. 2. Dependence of microhardness distribution on depth of the carbonized layer
of steel 09Cr3NiMo3VNbr under different variants of thermochemical treatment (Table 3)

a – a б – b

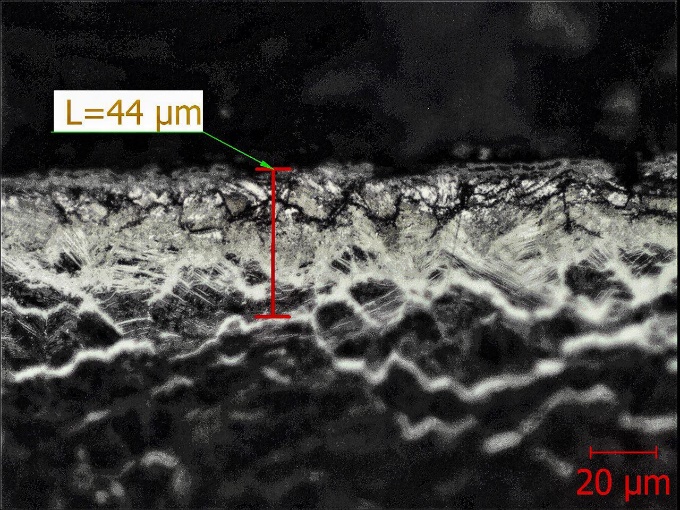

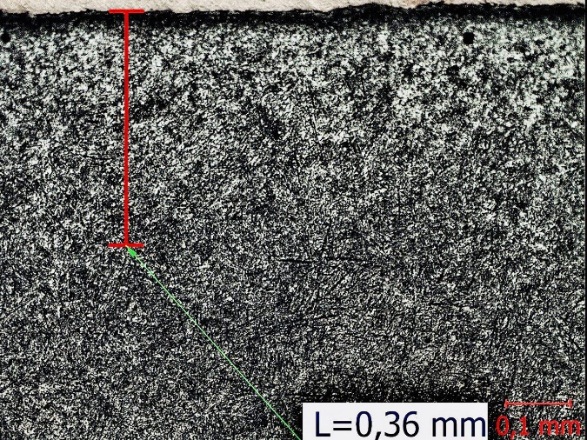

Рис. 3. Мікроструктура азотованого шару сталі 09Х3НМ3ФБч:

а – збільшення у 200; б – збільшення у100 разів

Fig. 3. Microstructure of nitrated steel layer on 09Cr3NiMo3VNbr steel:

a – increase of 200; b – increase of 100 times

Наукова новизна та практична значимість

Розроблено раціональний режим хіміко-термічної й термічної обробки для нової багатокомпонентної сталі 09Х3НМ3ФБч, який дозволяє отримати високі показники гарячої твердості 61 HRC й границі міцності 1 219–1 309 МПа. Ударна в’язкість забезпечується високою термостійкістю дисперсної фази, яка складається зі спеціальних карбідів молібдену, ніобію, хрому сприятливої морфології. Вибраний режим хіміко-термічної й термічної обробки забезпечує отримання однорідної структури й мінімальної кількості аустеніту (до 10 %), у результаті чого досягається висока зносостійкість робочого шару зубчастих коліс авіаційних редукторів.

Висновки

За результатами проведених досліджень установлено оптимальний режим ХТО й ТО для сталі 09Х3НМ3ФБч промислового виробництва, який забезпечує оптимальну структуру й високі показники експлуатаційних властивостей.

Випробування на гарячу твердість за 450 °С сталі 09Х3НМ3ФБч показали задовільні результати після термічної обробки на вторинне твердіння, водночас збільшились показники границі міцності до 1 219–1 309 МПа. Низькі показники ударної в’язкості й утворення тріщин під час азотування обумовлені зональною ліквацією й пов’язані з порушенням технології виробництва сталі.
