МАШИНОБУДУВАННЯ

Вступ

Під час експлуатації вантажопідіймальних машин (ВПМ), у тому числі й портальних кранів, досить часто виникають дефекти несних металоконструкцій: тріщини у місцях з’єднань елементів і кріплення ребер жорсткості біля зварних швів, тріщини в основному металі, розшарування кромок основного металу та ін. Причому вони можуть з’являтись і в досить нових (3–5 років експлуатації) машинах. Причин таких явищ, дослідити які можна завдяки детальному аналізу напружено-деформованого стану, може бути багато (не завжди вдалі рішення під час проектування; умови експлуатації). У кожному окремому випадку причина одна або їх кілька. Виникає необхідність проведення ремонтів, що не завжди ефективно, оскільки дефекти виникають повторно. Підвищення експлуатаційної надійності підйомно-транспортних машин (ПТМ) шляхом уточнення наявних і розробки нових методик розрахунку їхніх металевих конструкцій є актуальним науково-технічним завданням.

На нашу думку, як заходи з ремонту, так і прийняття конструктивних рішень під час проектування (визначення геометричних параметрів) повинні ґрунтуватись на якісному аналізі напружено-деформованого стану металоконструкції та її елементів, розрахунках на міцність. На сьогодні це є можливим завдяки застосуванню методу скінченних елементів, сучасних персональних комп’ютерів і відповідних систем CAD/CAE.

Раніше в роботі [2] виконаний аналіз наявних методів проектування й оптимізації металевих конструкцій, у тому числі металевих конструкцій ВПМ. Цей метод набуває все більшого застосування. Традиційні розрахунки кранових металоконструкцій на міцність, які застосовуються у переважній більшості, засновані на припущенні плоскої схеми їх роботи, тоді як їх елементи працюють як просторові системи. Однак, на даний час поступово зникає необхідність в розбивці на плоскі елементи і взагалі в розрахунку ізольованих великих вузлів металоконструкцій.

Разом із тим відсутні методики, які б прописували послідовність розробки моделей, прийняття розрахункових схем, вимоги до розрахунків і до отриманих результатів під час проектування металоконструкцій ПТМ із застосуванням методу скінченних елементів і використанням CAD/CAE-систем. Перспективним є напрямок використання елементів методу топологічної оптимізації під час проектування металевих конструкцій, який є досить розповсюдженим [2, 3, 5–7].

Мета

За основну мету цієї роботи ми ставимо моделювання навантаженості порталу під час роботи крана «Азовець» (рис. 1) та аналіз фактичного напружено-деформованого стану елементів його металоконструкції.

Об’єктом дослідження є закономірність розподілу напружень в елементах порталу.

а – а

б – b

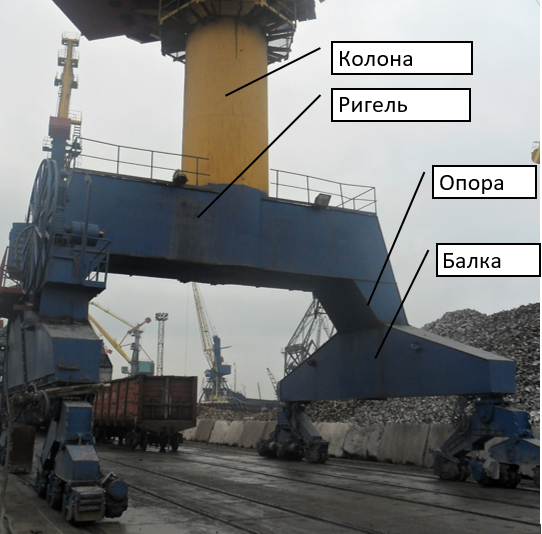

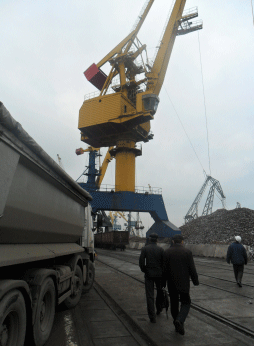

Рис. 1. Кран портальний «Азовець»:
а – загальний вигляд; б – портал та колона

Fig. 1. Port Azov Crane:
a – general view; b – gantry and pillar

Методика

У роботі [3] для визначення навантаженого стану, з урахуванням рекомендацій і даних [4], була розроблена розрахункова схема (рис. 2) на підставі геометричних параметрів крана і діючих навантажень. Запропонована методика розрахунку й оптимізації (підсилення) металоконструкції портального крана з використанням сучасного інструментарію, розроблена просторова твердотільно-деформована модель порталу крана «Азовець», згенерована сітка скінченних елементів. Також у [3] була запропонована розрахункова схема й визначені навантаження, що діють на металеву конструкцію, виконаний аналіз напружено-деформованого стану металоконструкції колони. Місця прикладання сил та їх напрямок збережені для розв’язання цього завдання.

Для фактичного й подальшого аналізу напружено-деформованого стану металоконструкції порталу крана виконано уточнений розрахунок методом скінченних елементів.

Розрахункові навантаження і їх комбінації взяті відповідно до норм розрахунку металоконструкцій портальних кранів [4]. Розрахунковий випадок II з визначення міцності металевих конструкцій враховує максимальне (граничне) робоче навантаження, яке включає, окрім навантажень від власної та номінальної ваги вантажу й вантажозахоплювального пристрою, також і максимальні динамічні навантаження, що виникають під час різких пусків і екстреного гальмування механізмів, раптового ввімкнення (вимкнення) електричного струму, і граничні значення вітрового навантаження робочого стану.

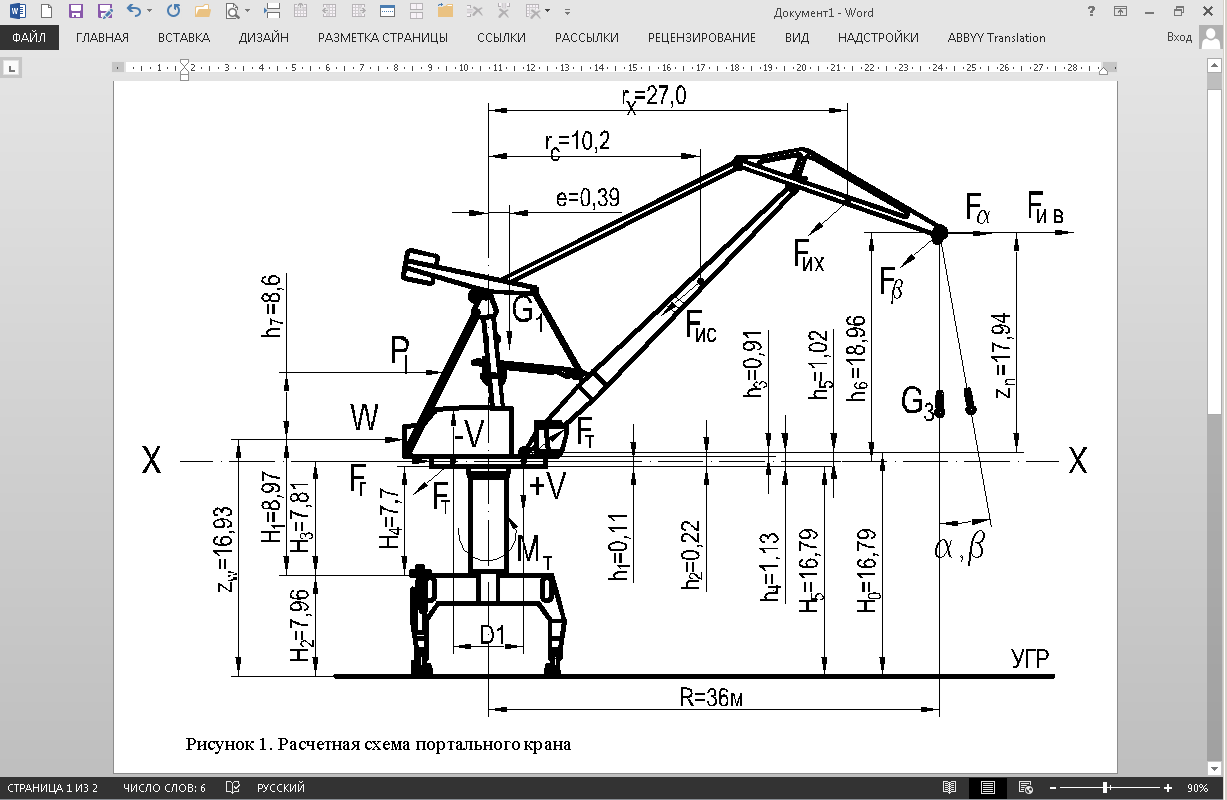

Рис. 2. Розрахункова схема [3]

Fig. 2. Calculation scheme [3]

Зусилля було розраховано за двох варіантів вантаження.

Варіант I: працює тільки механізм підйому, комбінація навантажень II а:

1. вага вантажу – G;

2. коефіцієнт динамічності – ψ_II;

3. кут косого підйому – α_під.

Варіант II: працюють механізми зміни вильоту й повороту.

Комбінація навантажень II в:

1. вага вантажу – G;

2. кути відхилення канатів від вертикалі – a_II, β_II (у площині гойдання стріли й перпендикулярно до площини гойдання стріли відповідно);

3. сили інерції дотичні стріли і хобота під час повороту крана – 0,5·Fіс, 0,5·Fіх відповідно;

4. сили інерції під час зміни вильоту – 0,5·Fів;

5. сила вітру робочого стану – Р_I.

Результати

Метод скінченних елементів реалізовано в CAD/CAE-системі. Згідно з кресленням була розроблена комп’ютерна 3D-модель зі збереженням геометричних параметрів (рис. 3) [3]. Після перевірки моделі на адекватність було прийнято рішення: як опори порталу застосувати шарнірне закріплення, для чого були змодельовані відповідні елементи (рис. 4). Таке рішення дозволило імітувати процес можливого провороту ходового колеса відносно рейки в результаті деформації металоконструкції порталу, що більшою мірою відповідає поведінці реального об’єкта.

Після розробки моделі була згенерована сітка скінченних елементів. Розмір мінімального стрижня взято меншим за мінімальний геометричний розмір у моделі.

У результаті моделювання напружено-деформованого стану були отримані епюри розподілу еквівалентних напружень у моделі, епюри нормальних напружень у трьох площинах, епюра розподілу коефіцієнта запасу міцності, епюра направленості силових потоків, епюра розподілу еквівалентних напружень (von Mises) із застосуванням обмеження ISO для двох варіантів навантажень.

Попередній аналіз напружено-деформованого стану порталу за першим і другим варіантом навантаження показав, що найбільш несприятливим (більші значення напружень) є перший варіант. Загальний вигляд епюри розподілу еквівалентних напружень наведено на рис. 5. Модель представлена у деформованому вигляді – для більшої наочності всі деформації збільшено у 30 разів. Розглянемо її більш детально.

а – а

б – b

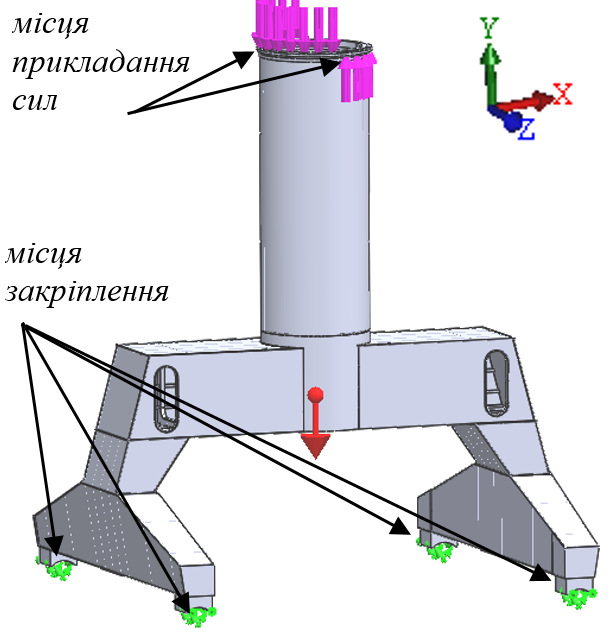

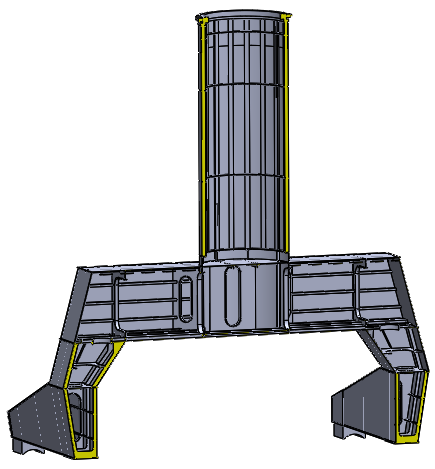

Рис. 3. Модель порталу:
а – загальний вигляд; б – переріз

Fig. 3. Gantry model:
a – general view; b – section

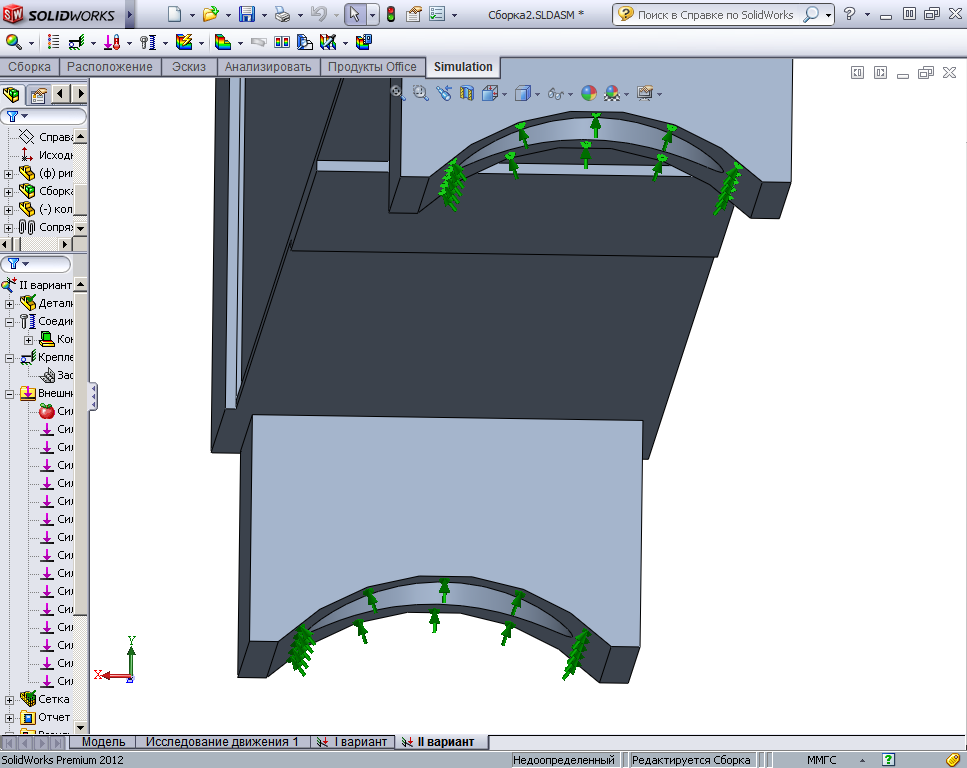

Рис. 4. Місця закріплення моделі (збільшено)

Fig. 4. Places for fixing the model (enlarged)

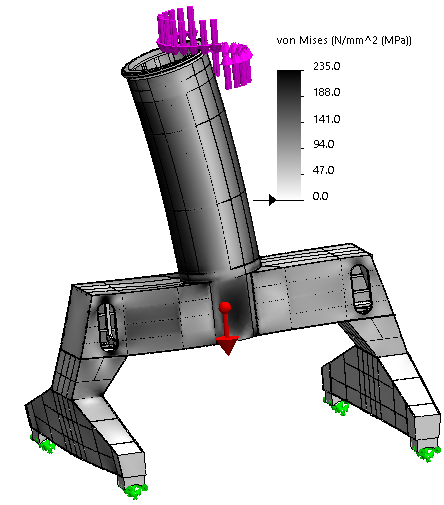

Рис. 5. Загальний вигляд епюри розподілу еквівалентних напружень на деформованій моделі (усі переміщення збільшено в 30 разів)

Fig. 5. General view of the distribution diagram of equivalent stresses on the strained model
(all displacements are increased by 30 times)

На епюрі розподілу еквівалентних напружень (рис. 5) світлі ділянки відповідають меншим значенням напружень, темні – більшим значенням. Необхідно виявити місця концентрації напружень, оскільки такі ділянки можуть бути джерелом появи тріщин і руйнувань конструкції. Для більш наочного відображення максимально напружених ділянок металоконструкції побудовано епюру із застосуванням інструменту «обмеження ISO», який дає змогу не відображати ділянки (зробити їх прозорими), напруження в яких є меншими за встановлене (граничне) значення. Граничне значення напружень узято 113 МПа. У результаті отримано епюру, яку представлено на рис. 6.

Як видно з епюри (рис. 6), можна виділити наступні елементи, які є найбільш навантаженими:

1 – внутрішні кути місця з’єднання опори
й балки;

2 – зовнішній лист ригеля над і під пройомом для входу;

3 – верхній і боковий листи в місцях з’єднання з колоною;

4 – кутова діафрагма всередині ригеля;

5 – внутрішні кути місця з’єднання балки з балансиром механізму пересування крана.

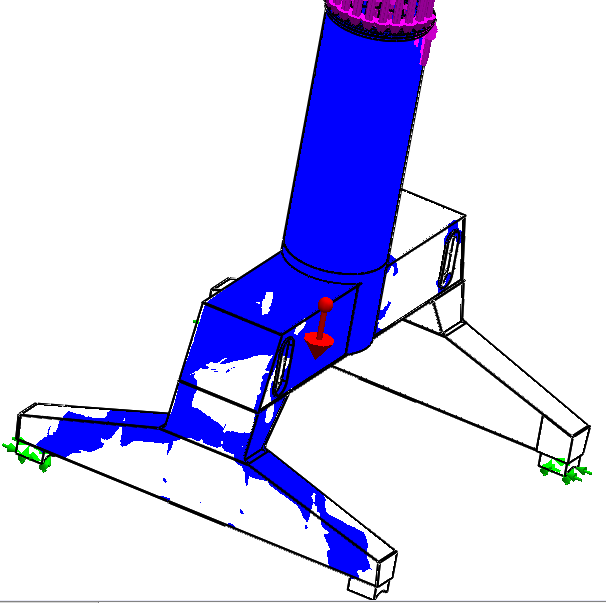

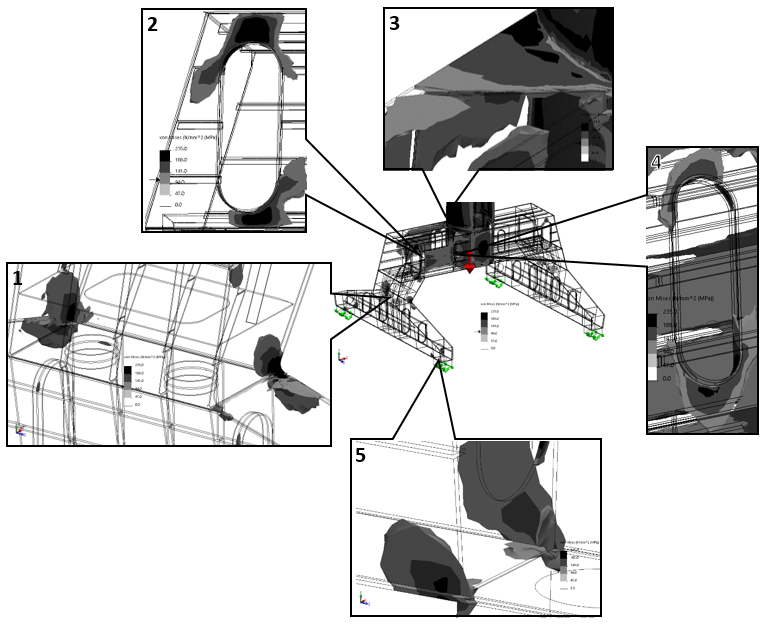

Рис. 6. Відображення найбільш навантажених елементів після застосування
обмеження ISO (113 МПа)

Fig. 6. Displaying the most loaded elements after applying the ISO limit (113 MPa)

На епюрі направленості силових потоків (рівномірності розподілу напружень) (рис. 7) наочно видно елементи металоконструкції, які більш ефективно (для прийнятої розрахункової схеми) задіяні в передачі сил від місця їхнього прикладання до опорної частини крана. Ділянки, які не задіяні в передачі сил, є прозорими. Як бачимо, досить багато таких елементів у конструкції балки й опори, що свідчить про не дуже вдалі конструктивні рішення, бо забезпечення плавності силового потоку є важливим принципом конструювання.

Детальний аналіз напружено-деформованого стану із застосуванням наявного інструментарію сучасних CAD/CAE-систем, проведемо на прикладі елемента 1 (рис. 6).

На рис. 8 представлено епюру розподілу еквівалентних напружень von Mises (МПа) у місці з’єднання опори й балки (внутрішній кут).

а – а

б – b

Рис. 7. Епюри направленості силових потоків:
а, б – різні види на модель

Fig. 7. Episodes of direction of power flows:
a, b – different views on the model

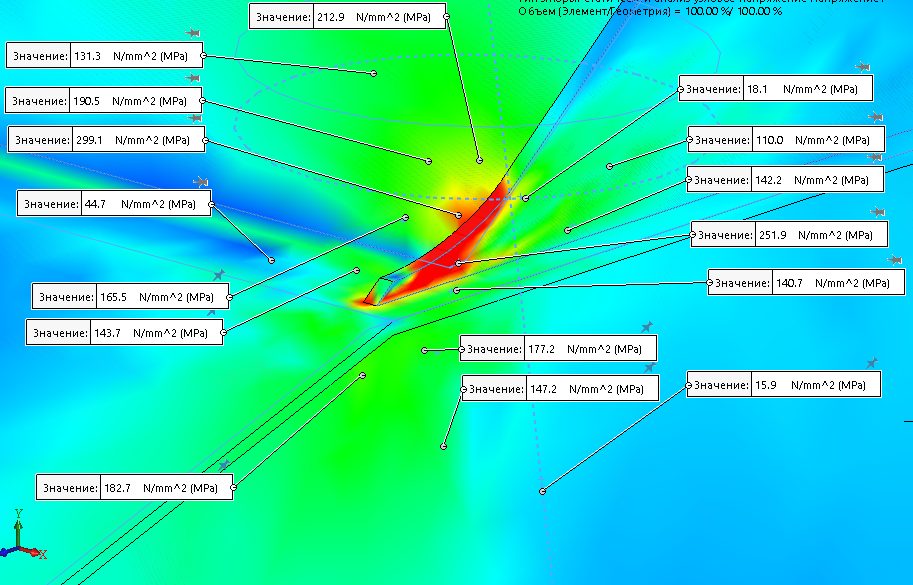

Рис. 8. Значення еквівалентних напружень (МПа)
у місці з’єднання опори та балки

Fig. 8. The value of equivalent stresses (MPa) at the point of the connection of the support and beams

Аналіз документації з обстеження металоконструкції крана показав, що в зазначеному елементі наявні: тріщина поруч зі зварним швом, розшарування основного металу по кромці (рис. 9), що цілком відповідає місцю концентрації еквівалентних напружень, отриманому під час моделювання навантаженого стану.

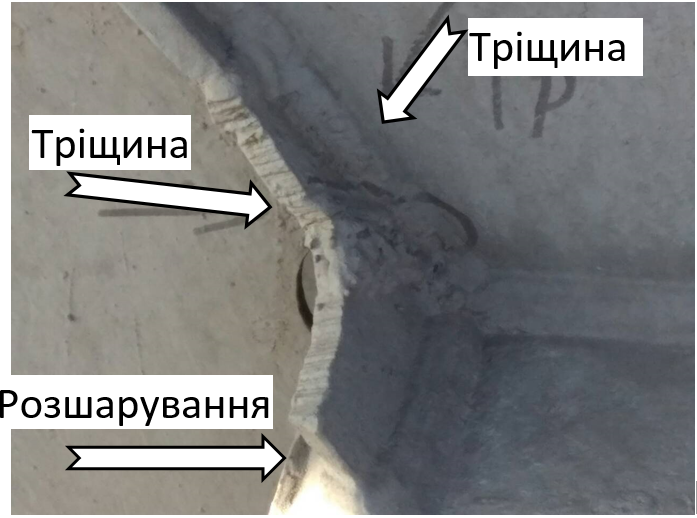

Рис. 9. Фотографія ділянки металоконструкції
з виявленими дефектами

Fig. 9. Photo of metal structure section with revealed defects

Якщо розглянути (рис. 10, а) векторну епюру розподілу нормальних напружень (довжина стрілок на векторному представленні епюр пропорційна величині напружень) у вертикальній площині (вісь Y, рис. 3), то можна бачити, що максимальними (214 МПа) є напруження стискання (рис. 10, б). Значення напружень розтягнення сягають 77 МПа.

а – а

б – b

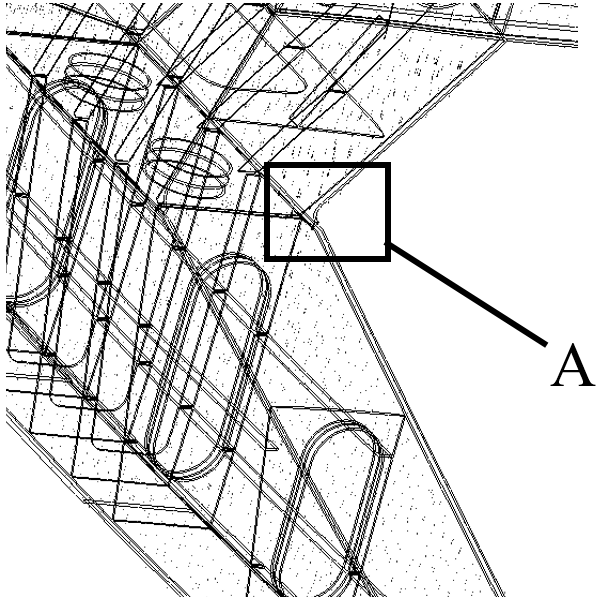

Рис. 10. Загальний вигляд:
а – векторного представлення епюри розподілу нормальних напружень у вертикальній (вісь Y) площині;

б – збільшений вигляд ділянки А − напрям розтягнення, напрям стискання

Fig. 10. General view:
а – of the vector representation of the distribution diagram of the normal stress in the vertical plane (axis Y); b – the enlarged view of the section A – direction of stretching, direction of compression

Слід зазначити, що напружено-деформований стан змодельовано для конкретного робочого стану крана, модель є статичною. Цей факт можна віднести до недоліків використаного програмного середовища, бо для отримання напружено-деформованого стану за інших умов (наприклад, інші положення стріли крана відносно рейкової колії) необхідно розробити нову розрахункову модель і повторити розрахунок. Чим більше буде розглянуто можливих варіантів розрахункових схем, тим більше інформації можна отримати про напружений стан елементів металоконструкції під час експлуатації. Не можна відкидати припущення, що під час роботи крана деякі напруження змінюють напрямок на розглядуваній ділянці, що й призводить до розшарування металу на торцевій поверхні листа.

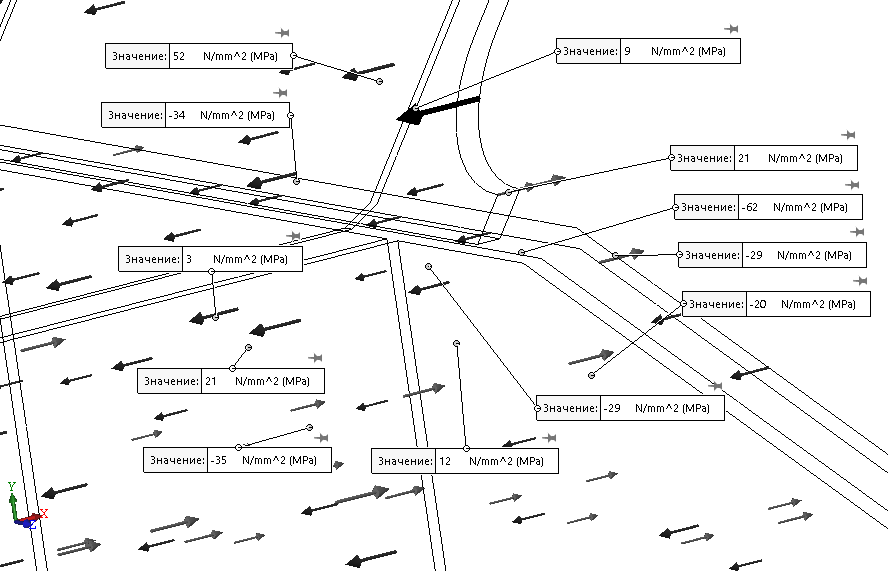

Розглянемо (рис. 11) векторну епюру розподілу нормальних напружень у горизонтальній площині (вісь X, рис. 11) для цієї ж ділянки. Видно, що в цій площині також діють різноспрямовані напруження, хоча за рівнем мають дещо менші значення: стискання – 62 МПа, розтягнення – 52 МПа.

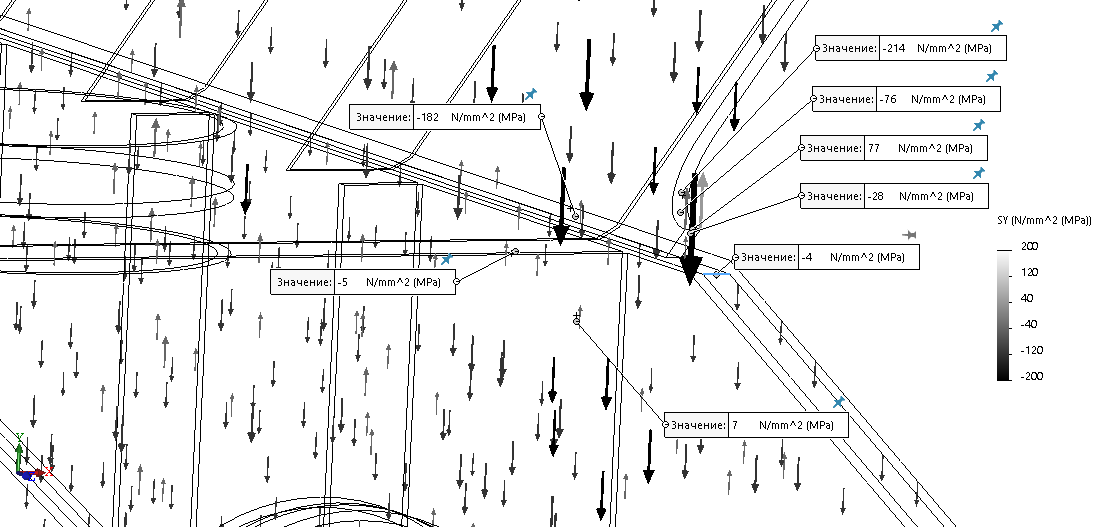

Рис. 11. Збільшений вигляд векторного
представлення епюри розподілу нормальних
напружень у горизонтальній (вісь X) площині (ділянка А, рис. 10) – напруження стискання, напруження розтягнення 

Fig. 11. Enlarged view of the vector representation
of the distribution diagram of normal stresses
in the horizontal plane (X-axis) (section A, Fig. 10) com-pression stresses, tension stresses

На векторній епюрі розподілу нормальних напружень у горизонтальній площині (вісь Z, рис. 12) для цієї ж ділянки видно, що переважно діють напруження стискання – 136 МПа.

Проведений аналіз доводить, що напружений стан розглядуваної ділянки є складним, її конструкція недосконала (що також підтверджено практикою експлуатації) та потребує модернізації. У процесі експлуатації крана не можна вносити суттєві зміни в його конструкцію, повною мірою не має змоги використати результати структурного синтезу, що дозволило б перерозподілити матеріал у конструкції, змінити форму елементів та ін.

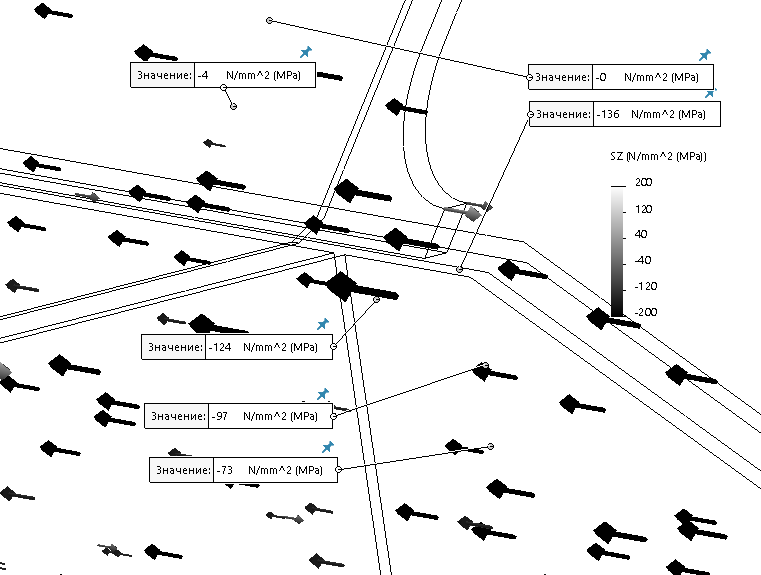

Рис. 12. Збільшений вигляд векторного
представлення епюри розподілу нормальних
напружень у горизонтальній (вісь Z) площині (ділянка А, рис. 10) – напруження стискання, напруження розтягнення

Fig. 12. Enlarged view of the vector representation of the distribution diagram of the normal stresses in the horizontal plane (Z axis) (section A, of Fig. 10) – compression stress, tension stress

Із використанням отриманих результатів за наведеною методикою набагато легше було б внести зміни в конструкцію ще на етапі проектування. Можна було б повною мірою використати результати аналізу напружено-деформованого стану металоконструкції, параметричного й структурного синтезів із метою винайдення оптимальної, із точки зору рівня й рівномірності розподілу напружень, конструкції. Отримані результати, із подальшим параметричним синтезом, дають змогу модернізувати конструкцію та зменшити рівень її напруженості, тим самим підвищити надійність і безпечність експлуатації. Виявлені ділянки з максимальним рівнем напруженості дозволяють більш якісно проводити обстеження під час експлуатації, оскільки саме вони потребують більшої уваги.

Наукова новизна та практична
значимість

У роботі отримали подальший розвиток наявні методи проектування металоконструкцій портальних кранів. Уперше запропоновано методику проектування раціональних металоконструкцій за критеріями рівномірності розподілу напружень і плавності силового потоку, які уперше отримали наукове обґрунтування. Уперше розроблені твердотільні моделі металоконструкції портального крана, які дозволяють визначати закономірність розподілу напружень/навантажень і плавності силового потоку в них.

Розроблено та впроваджено просторову твердотільну комп’ютерну модель порталу крана «Азовець». Запропоновано методику міцнісного аналізу й раціонального проектування металоконструкції портальних кранів. Подано науково обґрунтовані рекомендації з ремонту й посиленню елементів порталу крана «Азовець». Результати теоретичних і практичних досліджень використовують у ДВНЗ «Приазовський державний технічний університет» під час викладання навчальних курсів «Проектування металевих конструкцій ПТМ», «Основи автоматизованого проектування машин», «Автоматизоване проектування ПТМ», «Ремонт, монтаж і змащення ПТМ».

Висновки

Моделювання навантаженого стану портального крана й детальний аналіз напруженого стану металоконструкції, виконаний для місця з’єднання опори й балки, дозволяють стверджувати, що місця концентрації максимальних напружень збігаються з фактичними місцями появи дефектів у них. Напружено-деформований стан елементів вказаної ділянки є досить складним, оскільки разом із напруженнями стискання виникають напруження розтягнення, які можуть взаємозмінюватися під час роботи.

Застосування наведеної методики дослідження напружено-деформованого стану ще на етапі проектування дозволить приймати більш вдалі, з точки зору забезпечення плавності силового потоку, конструкторські рішення, мінімізувати масу конструкції за рахунок перерозподілу матеріалу.

Подальший розвиток наведеної методики дозволить розробляти спрощені моделі для більш ефективного використання часу, ресурсів програмного забезпечення й комп’ютера, застосовувати програмне забезпечення, що реалізує методи топологічної оптимізації, а в майбутньому й адитивні технології [5–13] у виготовленні елементів конструкції підйомно-транспортних машин, приклади чого вже можна бачити в компанії Caterpillar [7].
