Вступ

Електронна апаратура систем залізничної автоматики й телемеханіки (ЗАТ) під час роботи перебуває в досить складній електромагнітній обстановці [5, 10], адже на неї здійснюють вплив потужні імпульсні завади (ПІЗ), які, з одного боку, виражаються грозовими розрядами й блискавками, а з іншого – комутаційними перенапруженнями й короткими замиканнями тягової мережі. Сьогодні майже не існує пристроїв, які повністю захищають апаратуру ЗАТ від дії грозових розрядів і блискавок [3]. У кабелях до релейної шафи і щитових установок систем сигналізації, централізації та блокування (СЦБ) під час ударів блискавки може бути присутня амплітуда струму й напруги завади 8 кА, 4,5 кВ із фронтом імпульсу 2 мкс і тривалістю 210 мкс. Енергія потужної імпульсної завади (інтеграл Джоуля) перевищує 30 кДж. При цьому розрядник РВНШ-250, який наразі застосовують у пристроях СЦБ як захисний засіб, має інтеграл Джоуля 2,5 кДж. Якщо порівняти ці два показники, то стає зрозумілою необхідність упровадження пристрою захисту апаратури ЗАТ від дії ПІЗ і дослідження його роботи.

Мета

Ураховуючи вище наведене, автори ставлять за мету дослідження і вдосконалення засобу захисту пристроїв СЦБ від впливу грозових розрядів і комутаційних перенапруг тягової мережі.

Методика

Прототипом досліджуваного пристрою є перетворювач частоти ПЧ 50:25 і похідний від нього ПЧ 50:50-300, який, на відміну від ПЧ 50:25, не має постійної складової робочого струму, що підмагнічувала і, як наслідок, нагрівала магнітопроводи силових трансформаторів поста централізації, створюючи тим самим негативний вплив на їх роботу.

Параметричний генератор частоти з ортогональними (колінеарними) полями ПЧ 50:25 представляє собою дільник частоти з паралельними полями та є суттєво нелінійним пристроєм. Він складається з магнітопроводу, виконаного у вигляді прямокутного паралелепіпеда з наскрізними вікнами, розташованими на діагоналях його граней.

Для збудження електричних коливань обов’язковою умовою є наявність у контурі енергетичного параметра (індуктивності або ємності), що періодично змінюється [4]. До того ж параметричне збільшення комбінацій може мати місце тільки за умов, коли зміна параметра призводить до збільшення енергії коливань, які спочатку виникали у контурі внаслідок несиметрії магнітних характеристик осердь або за рахунок незначних змін земного магнітного поля. Такі невеликі коливання струму створюють напругу на конденсаторі контура, що змінюється за законом, наближеним до синусоїдального.

У нашому випадку для збудження коливань змінюватимемо індуктивність контура пристрою зовнішнім джерелом енергії. Цей процес відбуватиметься за наступним законом: у ті моменти часу, коли струм у контурі досягає максимуму (), індуктивність досить швидко зменшується від значення до значення , а коли струм проходить через нуль, – повертається до свого колишнього значення (рис. 1). У разі зменшення індуктивності (моменти ) зовнішнє джерело буде здійснювати роботу проти сил магнітного поля,
й енергія, яку витрачає джерело, дорівнюватиме приросту електромагнітної енергії контура:

.

Беручи до уваги незмінність магнітного потоку під час зміни індуктивності, енергія контура збільшуватиметься за рахунок стрибкоподібного збільшення струму контура приблизно на величину:

.

Після отримання контуром приросту енергії струм в індуктивності зменшується, а електромагнітна енергія, що накопичена в ній, буде переходити в електростатичну енергію конденсатора [1, 2]. Повернення індуктивності до попереднього значення, що відбувається через чверть періоду частоти контура, не супроводжується зміною запасу енергії контура, що зосереджена в конденсаторі, тому що цей процес відбувається в моменти , коли струм а, відповідно, й електромагнітна енергія контура дорівнює нулю. При цьому на зміну індуктивності зовнішніх джерел енергія не витрачається [5]. У третій чверті періоду, коли напрямок струму індуктивності змінюється на протилежний, а значення індуктивності знову зменшуватиметься, енергія контура збільшиться на деяку величину , оскільки струм контура за першу половину періоду зріс на величину.

Рис. 1. Графіки зміни параметрів перетворювача частоти в процесі параметричного збудження

Fig. 1. Graphs of changing the parameters of the frequency converter in the process of parametric excitation

Поняття «накачування» означає компенсацію втрат енергії системи впродовж роботи, здійснюваної під час зміни індуктивності джерелом накачування. Відповідно до цього надалі використано терміни «струм накачування» й «напруга накачування» замість терміна «напруга мережі».

Згідно з рис. 1 можна виділити наступні особливості параметричного збудження коливань:

1. Найефективнішим режимом збудження коливань є такий, за якого зміна параметра контура відбувається з частотою накачування, що вдвічі перевищує частоту власних коливань у системі (рис. 1).

2. Зміщення моменту зменшення L на відмітку часу, коли , тобто на за часом t або на за фазою, призведе до зменшення енергії, яка поступає в контур; зростання значення індуктивності відбуватиметься за , а тому буде супроводжуватися витратою енергії контура. Якщо ж змістити моменти часу зміни індуктивності на , то індуктивність буде зменшуватися () і збільшуватися , тобто енергія у контур взагалі не буде надходити, і її втрати при цьому виявляються найбільшими. Така зміна L призведе до збільшення згасання струму контура.

До конструкційних недоліків іншого аналога розробленого пристрою, ПГ 50-50-300, належить наявність обмотки зворотного зв’язку, що створює ймовірність потрапляння ПІЗ у вихідну контурну обмотку. У такому випадку захисні властивості повністю анулюються. Виникає необхідність у розробці пристрою захисту апаратури від дії грозових розрядів і комутаційних перенапруг, який би не володів вище наведеними недоліками [9].

У вдосконаленому пристрої виключена обмотка зворотного зв’язку, і конструкція магнітопроводу передбачає неколінеарність магнітних кіл. Змінний струм у розміщених ортогонально обмотках накачування створює магнітний потік, силові лінії якого не перетинають контурну обмотку. Таке конструкційне рішення дозволяє повністю уникнути трансформації енергії з кола накачування в контур навіть за часткового замикання витків обмотки накачування. Крім того, за таких умов можна уникнути неправильної роботи фазочутливого колійного реле.

Отже, усі вище перераховані властивості, особливості й характеристики були використані для створення такого параметричного генератора (ПГ), який можна використати і як стабілізоване вторинне джерело живлення, і як пристрій захисту від дії імпульсних завад.

Для виготовлення дослідного зразка параметричного генератора частоти й дослідження його характеристик було розраховано всі конструктивні й електричні параметри, але вони потребували подальшого уточнення експериментом. Осердя виконано з холоднокатаної тонколистової ізотропної електротехнічної сталі 2412, що володіє хорошими магнітними властивостями.

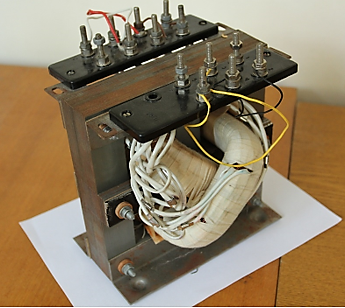

Рис. 2. Макетний зразок ПГ 50:50-150

Fig. 2. A parametric generator 50:50-150 prototype

Зсув фаз 90° між вхідною та вихідною напругами забезпечують обмотки ПГ, розміщені ортогонально (рис. 2).

Дослідний зразок перетворювача потужністю 150 Вт на неколінеарних магнітних полях має наступні параметри: об’єм сталі магнітопроводу; середня лінія м; штамп сталі Ш–33–50–198, ємність кола накачування , ємність контура , витки обмотки накачування, , витки контурної обмотки [64].

Дослідження проведені за схемою, що зображена на рис. 3.

Рис. 3. Схема для дослідження характеристик параметричного генератора частоти

Fig. 3. A scheme for studying the characteristics
of a parametric frequency generator

Елементи вхідного кола генератора містять послідовний контур , де можливий лінійний резонанс напруг, та паралельне коло з нелінійною індуктивністю обмотки накачування, де можливий ферорезонанс струмів.

Рис. 4. Схема вхідного кола ПГ з зустрічним увімкненням витків обмотки накачки 300 та 50

Fig. 4. Scheme of the input circuit of parametric generator with the inclusion of the pumping winding
300 and 50

У результаті розрахунків характеристик елементів вхідного кола генератора знайдено значення ємності (30…40 мкФ), яке за заданих параметрів ПГ забезпечує в обмотці накачування необхідну індукцію і створює режим коливань у вихідному параметричному колі без досягнення режимів насичення сталі осердя генератора. За знайденої ємності конденсатора струм у контурі не перевищує 2,5 А. Це саме та ємність, за якої проявляється ферорезонанс, унаслідок чого відбувається стрибок струму. Насправді обрана для проведення експериментальних досліджень ємність є трохи меншою за розрахункову, оскільки режим повного резонансу струму під час роботи перетворювача не бажаний із точки зору обмеження струму намагнічування обмотки накачування.

На рис. 4 зображені послідовно включені елементи вхідного кола ПГ , що створюють передумову для виникнення лінійного резонансу напруг (індуктивність менша від ). За резонансу напруг, як відомо, фаза струму в колі збігається з фазою електрорушійної сили. У цьому випадку вхідний опір схеми є активним, а струм на вході – максимальним. Напруга на індуктивності обмотки накачування досягне величини ,
де – добротність резонансного контура; – власна частота вхідного контура ПГ. Генератор допускає відхилення від частоти живильної мережі в межах 40 %. Для роботи дослідного зразка обрані параметри елементів вхідної схеми, за яких резонанс напруг може розвиватися лише на 20...30 % від максимальної добротності контура.

У роботі проведено пошук оптимальних параметрів кола накачування й контура ПГ, які забезпечують потрібні енергетичні показники й вихідну потужність. Виникла необхідність здійснити уточнення кількості зустрічно ввімкнених витків, величини ємності накачування та ін.

Індуктивність застосовують у колі накачування не тільки для організації резонансу напруг. Для аргументації введення скористаємося осцилограмою вхідної напруги й вихідного струму без у схемі (рис. 5). Вихідний струм, як видно з рис. 5, має характерну несинусоїдальність, адже на нього здійснює вплив нелінійність контура, що створює третю гармоніку, яка має амплітуду близьку до першої. Тому для подавлення третьої гармоніки було введено лінійну індуктивність. За повного виключення зі схеми накачування генерація не настає навіть у разі вхідної напруги до 220 В. Таким чином, наявність у схемі додаткової лінійної індуктивності позитивно впливає на добротність вхідного кола.

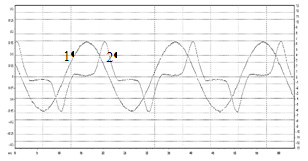

Рис. 5. Осцилограма вхідної напруги
й вихідного струму:
1 – вхідна напруга; 2 – вихідний струм

Fig. 5. Oscillogram of input voltage and output current:
1 – input voltage, 2 – output current

Під час проведення експериментальних досліджень було застосовано багато варіантів увімкнення витків обмоток і варіювання їхньої кількості, а також різних номіналів ємностей [6, 8]. Здійснено розрахунки вихідної потужності й коефіцієнта корисної дії (ККД) генератора. Проведені дослідження свідчать, що найбільш ефективною є схема із зустрічно увімкненими витками і і ємністю в колі накачування 40 мкФ. У разі таких параметрів схеми генерація настає при напруги (рис. 6).

Рис. 6. Осцилограма вхідної та вихідної
напруг у режимі генерації

Fig. 6. Oscillogram of input and output voltages
in generation mode

Результати вимірювань наведені в табл. 1.

Таблиця 1

Результати експериментальних досліджень

Table 1

Results of experimental studies

180	242	262	1,5
210	256	260	1,5
220	267	257	1,5
230	279	252	1,5
255	295	240	1,4

У разі досягнення зсув фаз між напругою вхідного та вихідного контурів дорівнює 90° [11], що відображає роботу ПГ (рис. 7).

Рис. 7. Нелінійна залежність вихідної напруги контура від напруги живлення

Fig. 7. Nonlinear dependence of the output voltage
of the circuit on the supply voltage

За отриманими експериментальними даними було побудовано залежність величини вихідної напруги контура від напруги живильної мережі. Як видно на рис. 6, вихідна напруга є стабілізованою, її пульсації не перевищують 8 %, що є прийнятним згідно з ТУ. Для цього схемного рішення ККД .

Зважаючи на отримані осцилограми й виміряні напруги, ПГ 50:50-150 можна успішно застосовувати як стабілізоване вторинне джерело живлення.

На стадії розробки пристрою ПГ 50:50-150 було заплановано використовувати і як засіб захисту від дії грозових розрядів і блискавок, тому проведено дослідження і в цьому напрямі. Сертифікована лабораторія випробувань технічних засобів залізничної автоматики й телемеханіки провела випробування ПГ 50:50-150 на електромагнітну сумісність. У результаті на виході генератора спостерігалася напруга перешкоди амплітудою 5–7 В під час подачі на вхід пристрою напруги 3,5 кВ тривалістю до 100 мкс.

Результати

На основі проведених досліджень макетного зразка ПГ 50:50-150 було уточнено параметри елементів кіл накачування та контура, зокрема схему ввімкнення витків накачування, їх кількість, наявність у схемі лінійної індуктивності. Побудовано залежність напруги контура від напруги мережі, отримано осцилограми вихідного струму, вхідної та вихідної напруг у режимі генерації. Проведено дослідження захисних властивостей пристрою. Розроблено діючий зразок ПГ, який дозволить вирішити важливу практичну задачу – організувати ефективний захист апаратури систем залізничної автоматики від дії потужних імпульсних завад, створених грозовими розрядами, блискавками й комутаційними перенапругами тягової мережі залізниць.

Наукова новизна та практична
значимість

Удосконалено пристрій параметричного генератора, який має у своїй конструкції енергоємні елементи, що значно поліпшує його енергетичні характеристики і властивості. Задля підвищення надійності систем автоблокування подальший розвиток отримали способи захисту апаратури залізничної автоматики й телемеханіки від впливу потужних імпульсних завад і високих рівнів тягових струмів.

На основі отриманих результатів можна впровадити у виробництво досліджений пристрій і застосовувати його в системах залізничної автоматики для організації стабілізованого вторинного джерела живлення, а також для захисту апаратури від дії потужних імпульсних завад, створених грозовими розрядами і блискавками або комутаційними перенапруженнями. Отримані в роботі результати також можуть бути використані під час переобладнання перегонів новими системами залізничної автоматики й підготовки проектної документації на рейкові кола, станційні системи й системи автоблокування. Результати дослідження використовують під час вивчення дисциплін «Спеціальні вимірювання на залізничному транспорті» й «Електроживлення пристроїв автоматики», організації науково-практичних семінарів, курсів підвищення кваліфікації тощо.

Висновки

Параметричний генератор частоти на неколінеарних магнітних полях ПГ 50:50 можна успішно застосовувати на залізницях України як стабілізоване вторинне джерело живлення й пристрій захисту від впливу грозових імпульсів і блискавок. Уніфікованість конструкції і стабільність характеристик дозволяє використовувати параметричний генератор в інших галузях промисловості й медицини як стабілізоване джерело живлення.
