Вступ

Більшість техногенних аварій у світі пов’язано із застосуванням у конструкціях та деталях неякісного металу або металу неналежного типу 1, 3. Те ж саме можна сказати про матеріали, які застосовують на залізничному транспорті, у тому числі на найважливіших і найвідповідальніших ділянках електричних кіл тягового рухомого складу.

На жаль, зношеність локомотивного парку України, дефіцит деталей для експлуатованого близько 40 років рухомого складу призводить до неналежного ставлення до дотримання державних стандартів щодо хімічного складу цих деталей 11.

Якщо додати до цього неналежний стан залізничних колій у нашій країні, що сприяє утворенню значних вібрацій у конструкціях, можна впевнено говорити про типовий механізм виникнення пожеж на локомотивах. Він пов’язаний із послабленням контактів і виникненням дуги на ділянках утворення мікро- або макрощілин в електричному колі. І це дуже небезпечно не лише для роками використовуваного парку локомотивів, а й для нових, щойно закуплених ПАТ «Укрзалізниця» локомотивів фірми General Electric Transportation 11. Тут небезпека випливає з того, що вібрації, які в процесі пересування по наших коліях виникатимуть у цих локомотивах, можуть утворювати зазори в кріпленнях елементів електричних кіл. Утворені мікро- й макрозазори в кріпленнях електричних кіл сприяють виникненню електричної дуги, яка у свою чергу підігріває матеріал кріплень спочатку на помірну температуру, а потім сприяє його розплавленню, навіть якщо кріплення виготовлені з належного типу сплаву 1, 3, 8–16.

Задля збереження матеріальних цінностей, вартість яких, до речі, становить десятки мільйонів гривень, а також уникнення людських жертв від пожеж, які, за статистикою ПАТ «Укрзалізниця», здебільшого виникають унаслідок дії електричної дуги, Дніпропетровський національний університет залізничного транспорту імені академіка В. Лазаряна (ДНУЗТ) пропонує систему протипожежної сигналізації. Ця система дозволяє завчасно попередити виникнення пожеж унаслідок дії електричної дуги.

Мета

Основною метою дослідження є виявлення механізму виникнення пожежі на електровозі ВЛ-80К, причиною якої стала невідповідність хімічного складу контактних затискачів високовольтної камери.

Методика

Для досягнення зазначеної мети було проведено:

– ідентифікацію фазових і структурних складових у наданих зразках матеріалів контактних затискачів;

– дослідження розмірів часток і об’ємного відсотка структурних складових матеріалу зразків, а також його структурної однорідності матеріалів контактних затискачів.

Зі зразків матеріалу контактних затискачів електровоза ВЛ-80К були виготовлені шліфи, які травили в соляній кислоті для виявлення мікроструктури.

Мікроструктурний та мікрорентгеноспектральний аналізи проведено за допомогою растрового електронного мікроскопа JSM-64901LV фірми JEOL (Японія) з енергодисперсійним спектрометром INCA Penta FETx3 (OXFORD Instruments) та персональним комп’ютером у режимі прискорюваної напруги 10–20 кВ, сили електричного струму 3x10–10 А, збільшенні x80…x11 000 за контрасту у вторинних (SЕІ) і відображених (ВЕІ) електронах.

Результати

Досліджені затискачі було виготовлено з латуней. Серед мідних сплавів латуні застосовуються найбільш широко. Структуру й властивості латуней визначає діаграма стану Сu–Zn.

У системі Сu–Zn відбуваються 5 перитектичних перетворень, у результаті яких виникають 5 фаз: , , , , . Розчинність цинку в міді дуже велика й виявляє незвичайну температурну залежність: зі зниженням температури розчинність зростає і складає 32,5 % за 905 С, 36 % – за 600 С і 39 % – за кімнатної температури. За температури близько 400 С розчинність цинку в міді різко падає.

Стійкість проміжних фаз , ,  визначають їхні електронні концентрації. Так,  – твердий розчин на базі сполуки СuZn характеризується електронною концентрацією 3/2. При цьому електронну концентрацію визначають, як відношення кількості валентних електронів у сполуці до кількості атомів сполуки, тобто у сполуці СuZn це відношення становить 3/2.

Упорядковане розташування атомів -розчину зберігається лише за температур, не вищих 454…468 С 5, 6, 7.

Розглянемо мікроструктурний склад зразка, що зруйнований розтріскуванням (рис. 1). У матриці -твердого розчину (рис. 1, спектри 7, 8, 9) поблизу зони розтріскування по границях зерен як -фази, так і великих (більше ніж 30 мкм) включень залізо-кремнієвої фази (рис. 1, спектри 4, 5, 6) розташовані легкоплавкі свинцеві евтектики (рис. 1, спектри 1, 2, 3), що мають, залежно від концентрації свинцю, температуру плавлення від 325 С в разі вмісту свинцю 92,5 % (мас) до 954 С за його меншої концентрації 5, 6, 7. Враховуючи, що свинець та олово мають велику схильність до ліквації, як концентраційні градієнти свинцевих та олов’янистих включень, так і топографія їх розподілення виключно по границях зерен або фаз свідчать про можливість початку підплавлення вже за температур, близьких до 400 С, і наявність зони крихкості в -сплавів в інтервалі 300–700 С 5, 6, 7. Це також є однією з причин низької корозійної стійкості в напруженому стані зазначених сплавів.

Від’ємні значення концентрації елементів в інтегрованому спектрі пояснюються тим, що вони нижчі за фоновий рівень, визначений приладом.

По границях зерен також наявні олов’янисті евтектоїди (рис. 2, спектри 1, 2, 3). Їх товщина становить 20 мкм, а довжина 100 мкм. -фаза в евтектоїді  +  представлена крихким з’єднанням Сu31Sn8, що має блакитний колір. Наявність подібного хімічного складу сприяє виникненню розосередженої усадочної раковини. Температура евтектоїдного перетворення дорівнює 520 C 5, 6, 7.

Поблизу евтектоїда (рис. 2) наявна зона з підвищеною концентрацією миш’яку, олова, заліза, нікелю, кремнію, свинцю (рис. 2, спектри 4, 5, 6).

Розподіл хімічних елементів у структурі зразка латуні, що розтріскався, наведено на рис. 3. Із нього видно, що залізо-кремнієві включення по границях -твердого розчину дорівнюють у діаметрі максимум 10 мкм і додатково містять кисень.

Спе- ктр	Al	Si	P	S	Mn	Fe	Ni	Cu	Zn	As	Se	Sn	Pb
1	-0,03	5,13	-0,13	-1,19	-0,24	16,4	1,04	24,4	3,71	0,2	0,26	-0,06	50,52
2	0,11	1,14	-0,01	-0,42	0,06	1,17	0,13	55,23	11,13	-0,08	-0,07	0,03	31,56
3	0,16	0,86	0,03	-0,28	0,03	0,67	0,38	65,35	14,31	0,47	0,36	0,2	17,46
4	0,07	14,3	0,08	0,03	0,05	78,7	3,32	2,96	1,04	-0,32	-0,05	0,1	-0,27
5	-0,14	14,7	0,02	0,01	0,24	77,96	3,68	3,13	0,91	-0,13	-0,44	0,12	-0,06
6	-0,06	16,7	-0,05	-0,03	0,2	74,05	3,32	4,56	1,38	-0,18	-0,19	0,11	0,19
7	0,14	1,07	0,08	0,03	0,01	0,44	0,09	79,05	18,09	0,29	0,34	0,4	-0,01
8	0,06	0,92	0,07	0,02	-0,11	0,81	0,32	79,84	17,4	0,03	0,12	0,45	0,08
9	0,19	1	-0,02	0,01	0,08	0,56	0,33	78,82	17,39	0,52	0,4	0,32	0,42

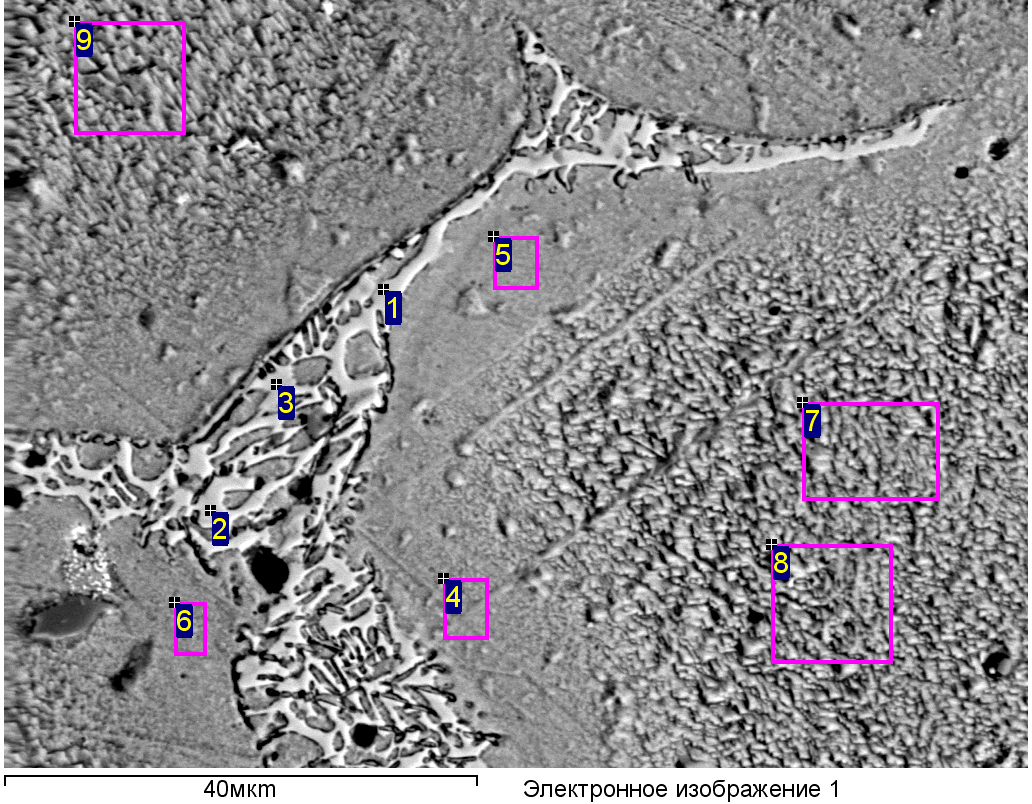

Рис. 1. Мікроструктура й фазовий хімічний склад матеріалу розтрісканого зразка
контактного затискача

Fig. 1. Microstructure and phase chemical composition of the material of the cracked sample
of the contact clamp

Спе- ктр	Al	Si	P	S	Mn	Fe	Ni	Cu	Zn	As	Se	Sn	Pb
1	0,07	1,64	0,07	-0,01	0,03	0,09	0,1	73,73	15,44	0,13	0,04	8,29	0,38
2	0,15	1,65	0,02	0,04	0,03	0,17	0,1	71,42	14,36	0,16	0,34	11,49	0,09
3	0,01	1,51	0,09	-0,09	-0,1	-0,08	0,21	73,3	15,18	-0,04	-0,16	10,18	-0,01
4	0,15	1,8	0,04	-0,02	0,05	0,23	0,46	78,34	17,01	0,19	0,29	1,26	0,2
5	0,04	1,66	0,1	-0,04	-0,04	0,11	0,43	78,62	17,5	0,13	0,18	1,2	0,12
6	0,01	1,88	-0,04	-0,01	0,02	0,23	0,35	78,47	17,42	0,25	0,07	1,17	0,18
7	0,11	0,98	0,08	-0,01	0,06	0,25	0,39	79,37	18,39	0,08	0,17	0	0,12
8	-0,01	1,15	-0,07	0,02	0	0,58	0,1	79,2	17,86	0,11	0,06	0,31	0,68
9	0,16	1	-0,05	0,14	0,04	0,33	0,13	79,66	17,74	0,38	0,13	0,2	0,14

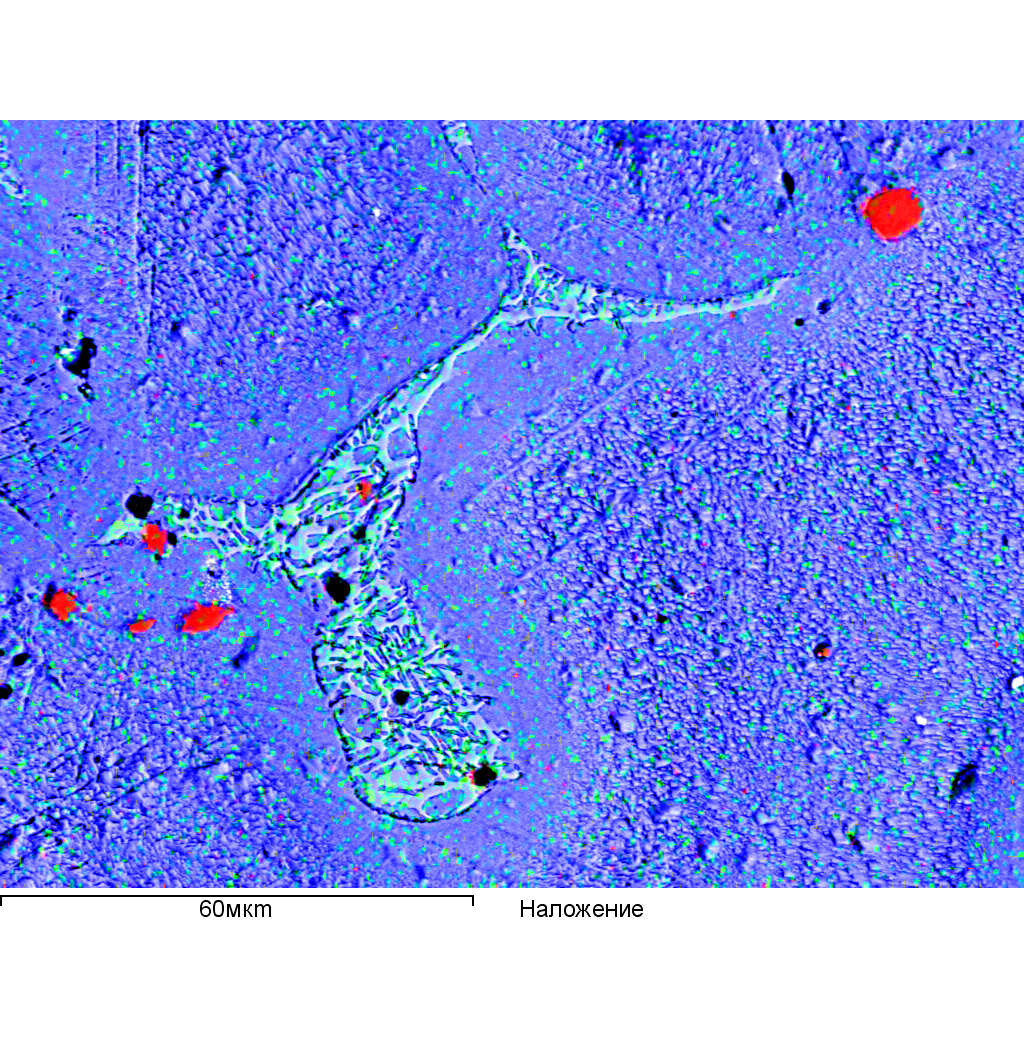

Рис. 2. Мікроструктура й фазовий хімічний склад матеріалу розтрісканого зразка
контактного затискача

Fig. 2. Microstructure and phase chemical composition of the material of the cracked sample
of the contact clamp

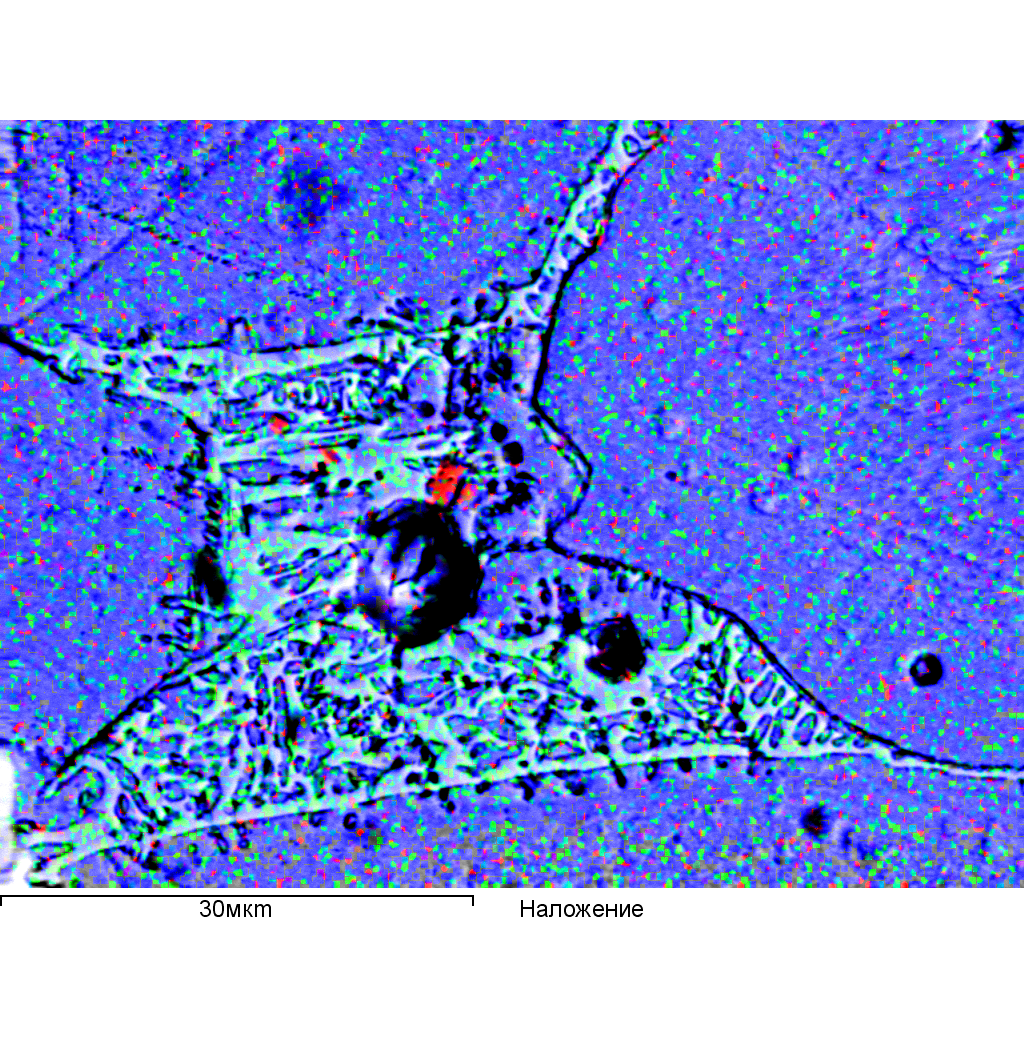

Рис. 3. Розподіл хімічних елементів у мікроструктурі сплаву розтрісканого контактного затискача

Fig. 3. Distribution of chemical elements in the alloy microstructure of the cracked contact clamp

Виявлені залізо-кремнієві включення наявні безпосередньо в області зародження тріщини (рис. 4), що дозволяє зробити висновок про те, що вони були однією з причин розтріскування.

Спе ктр	Al	Si	P	S	Mn	Fe	Ni	Cu	Zn	As	Se	Sn	Pb
1	0,17	0,33	-0,13	-1,57	-0,01	0,18	0,18	25,73	3,88	0,16	0,15	0,18	70,75
2	0	19,83	0,22	0,01	0,3	61,63	3	12,05	2,94	0,19	0,02	0,11	-0,3
3	0,2	0,74	-0,12	0,11	0,04	0,17	0,06	74,84	21,11	0,1	0,14	0,59	2,01
4	-0,01	1,09	-0,03	0,04	0,03	0,5	0,3	78,63	18,42	0,51	0,05	0,43	0,05
5	0,12	1,09	-0,01	-0,02	-0,02	0,29	0,29	78,08	18,67	0,3	0,28	0,39	0,54

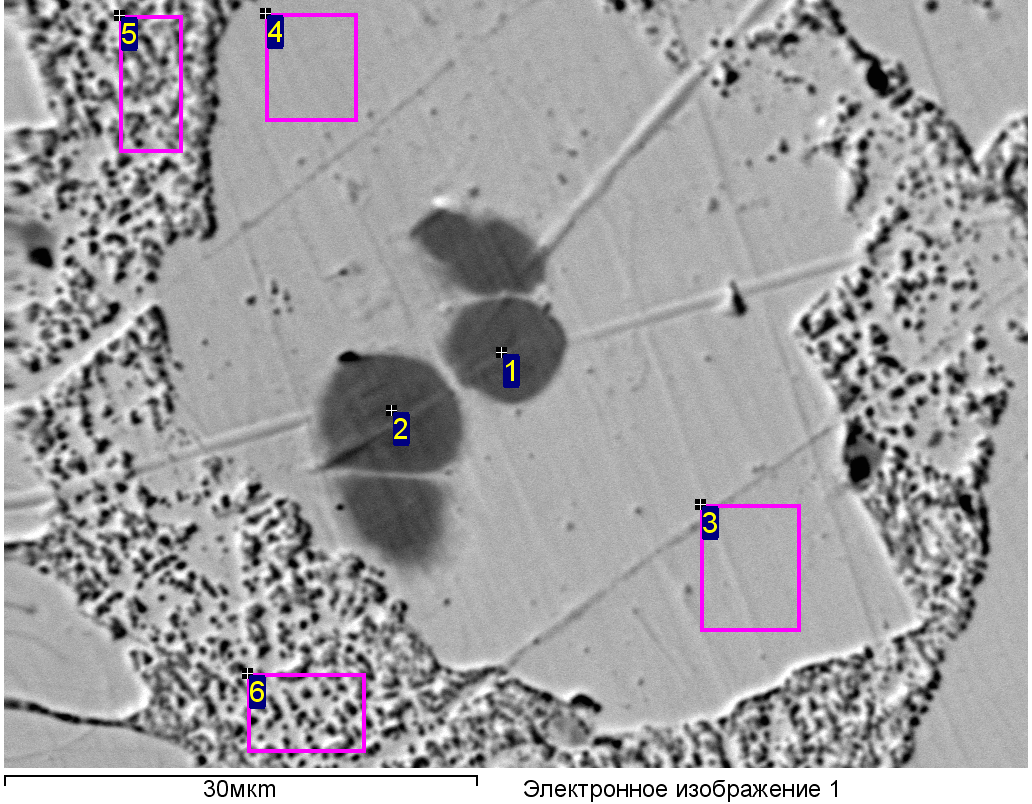

Рис. 4. Мікроструктура зразка контактного затискача в області розтріскування

Fig. 4. Microstructure of the contact clam sample in the cracking region

Подальший аналіз евтектоїдних включень, які оточують залізо-кремнієві, показує наявність у них сегрегацій фосфору, які разом із кремнієвими включеннями найбільш істотно знижують електропровідність сплаву (рис. 5). У середині залізо-кремнієвих включень (рис. 5) можна побачити оксидну складову. А кисень належить до числа найбільш шкідливих домішок, які суттєво знижують механічні й технологічні властивості латуні.

Таким чином, розтрісканий зразок контактного затискача не відповідає конструкторсько-технічній документації не лише за хімічним, а й за структурним станом, що в основному є наслідком лікваційних процесів під час кристалізації сплаву. Цьому сприяє наявність усіх найбільш шкідливих домішок (свинцю, сірки й кисню) та велика (більше ніж 2,6 %) сумарна кількість елементів, що найбільш схильні до ліквації – олова й кремнію, за максимального значення цієї суми в стандарті – 0,5 %. Означені елементи утворюють легкоплавкі евтектики й евтектоїди, що розташовуються по границях -твердого розчину й знижують фізико-механічні й технологічні характеристики сплаву. Крім того, додатковим негативним фактором є забрудненість сплаву глобулярними залізо-кремнієвими включеннями, сегрегації яких спостерігаються в областях зародження тріщин.

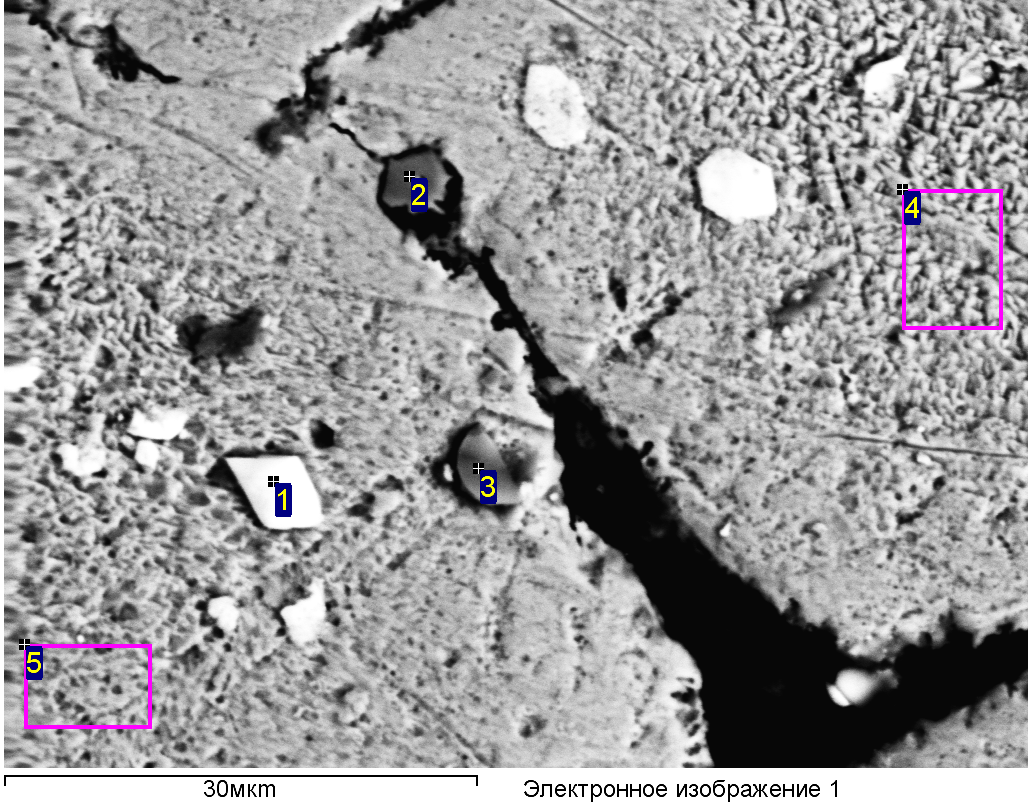

Рис. 5. Розподіл хімічних елементів на границі кристалів -твердого розчину

Fig. 5. Distribution of chemical elements on the boundary of crystals of the -solid solution

Розглянемо мікроструктуру оплавленого зразка контактного затискача (рис. 6). З рисунку видно, що мікроструктура представлена -твердим розчином (спектр 1), включеннями свинцевої фази (спектри 2, 3), залізо-кремнієвими включеннями (спектр 5) й областями спільного росту фаз  + ' (спектр 4). Цей сплав не містить великих евтектичних та евтектоїдних фаз по границях зерен, що сприяє формуванню більш однорідної структури. Але не виключено, що до оплавлення вони були присутні в досліджуваному зразку, але в результаті випарювання й попереднього розплавлення зникли зі структури сплаву.

Спе ктр	Al	Si	P	S	Mn	Fe	Ni	Cu	Zn	As	Se	Sn	Pb
1	-0,04	-0,09	-0,06	0,08	0,14	0,18	0,24	62,07	37,48	-0,01	-0,09	0,03	0,07
2	0,06	0,14	-0,07	-0,8	0,01	0,01	-0,01	27,98	18,31	0,24	0,41	-0,22	53,93
3	0,01	0,03	-0,04	-0,6	0,1	0,11	0,11	43,43	26,29	-0,05	-0,31	0,05	30,87
4	0,22	0,14	0,02	0,05	0,07	0,03	0,2	56,25	42,33	0,04	-0,1	0,48	0,26
5	-0,06	10,28	2,66	0	2,74	60,42	0,23	12,51	8,91	-0,16	-0,35	-0,34	3,16
6	0,15	-0,01	0	0,03	0,01	0,3	0,09	62,08	37,19	0,04	-0,17	0,05	0,23
7	0,17	0,05	-0,03	-0,09	0,08	0,09	0,13	62,36	37,1	-0,23	0,08	0,02	0,26

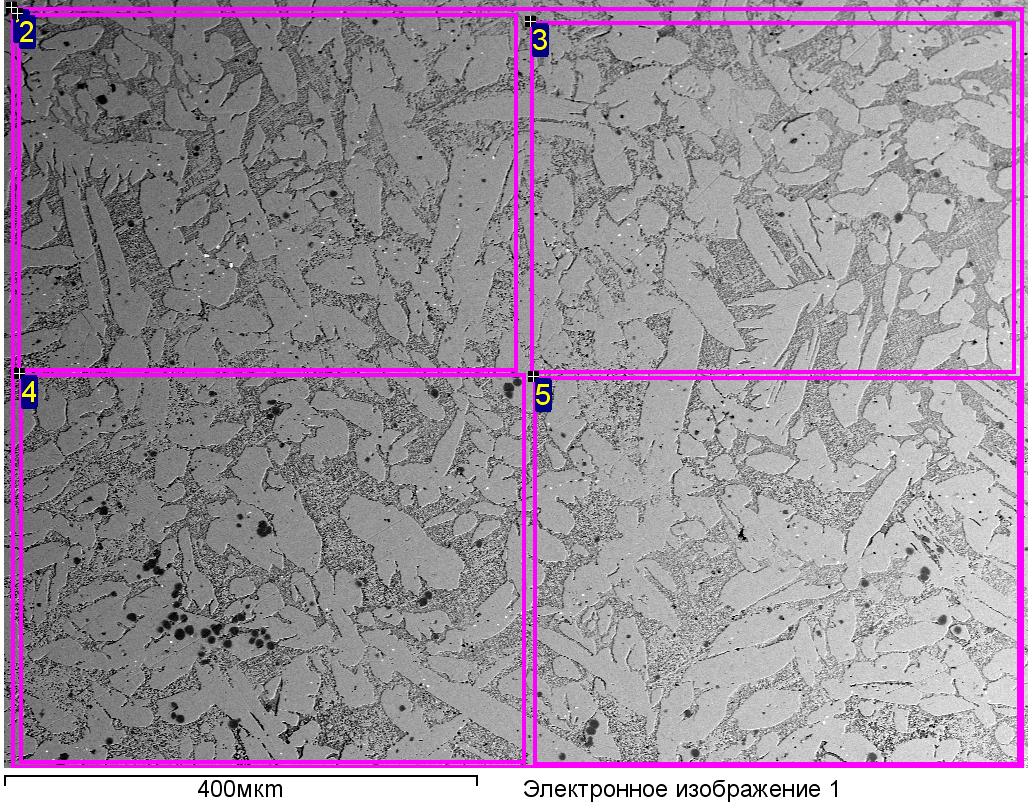

Рис. 6. Мікроструктура й фазовий хімічний склад оплавленого зразка контактного затискача

Fig. 6. Microstructure and phase chemical composition of the molten sample of the contact clamp

Ідентифікацію крупних, до 10 мкм, залізо-кремнієвих включень та інших фазових складових представлено на рис. 7. Залізо-кремнієві включення, незалежно від розміру, мають сприятливу область розташування в середині зерен -твердого розчину, що попереджає розвиток тріщин поблизу цих включень.

Спе ктр	Al	Si	P	S	Mn	Fe	Ni	Cu	Zn	As	Se	Sn	Pb
1	0,21	12,98	0,08	0,02	0,94	80,45	0,53	2,59	2,35	0,07	-0,02	0,1	-0,29
2	0,04	13,21	0,14	-0,07	0,92	80,73	0,17	2,22	2,63	-0,19	-0,18	0,08	0,29
3	0,16	-0,03	0,04	0,04	0,12	0,19	0,27	61,54	36,99	0,37	0,35	0	-0,04
4	0,04	0,03	-0,02	0	0,09	0,2	0,26	60,71	38,71	0,19	-0,06	0,14	-0,29
5	0,2	0,08	-0,04	-0,01	0,11	0,1	0,13	53,66	45,16	0,25	0,12	0,14	0,12
6	0,03	0,04	0,06	0,05	0,07	0,05	0,12	53,93	45,33	0,16	-0,14	0,17	0,13

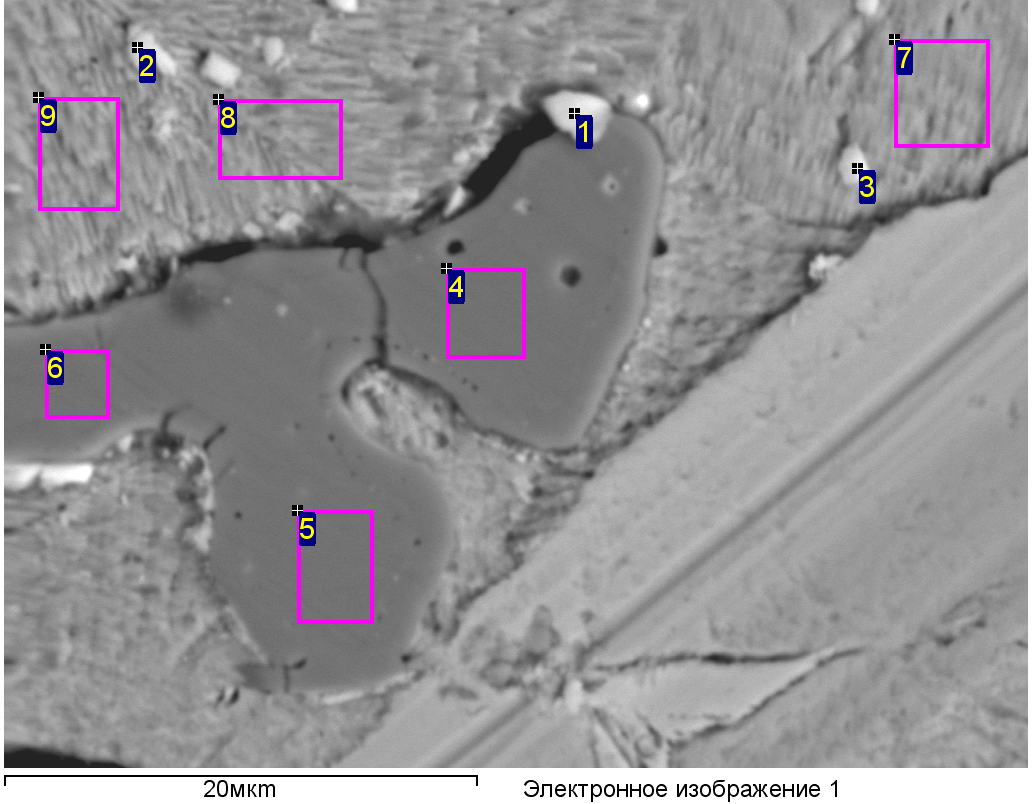

Рис. 7. Мікроструктура зразка контактного затискача оплавленого

Fig. 7. Microstructure of the molten sample
of the contact clamp

На рис. 8 представлено мікроструктуру сплаву, що оплавлений. Із нього видно, що зерна -твердого розчину складають 50 об’ємних відсотків, а суміш  + ' фаз, яка займає подібний об’єм, сприяє підвищенню міцності сплаву. У сплаві наявна незначна кількість олова, тому олов’янисті евтектоїди повністю відсутні. Розмір зерен не перевищує 50 мкм.

Таким чином, розплавлений зразок контактного затискача має більш однорідну структуру з більшою кількістю й розміром залізо-кремнієвих включень, які розташовані в середині зерен -твердого розчину та меншою мірою впливають на фізико-хімічні характеристики сплаву. Але загальний вміст цинку знижує температуру плавлення до 902 С [5] і сприяє проходженню низки перетворень під час нагрівання сплаву, що додатково підвищує електричний опір і нагріває сплав у процесі експлуатації.

Спектр	Al	Si	P	S	Mn	Fe	Ni	Cu	Zn	As	Se	Sn	Pb
3	0,16	0,03	0,04	0,04	0,12	0,19	0,27	61,54	36,99	0,37	0,35	0	-0,04
4	0,04	0,03	0,02	0	0,09	0,2	0,26	60,71	38,71	0,19	-0,06	0,14	-0,29
5	0,2	0,08	0,04	0,01	0,11	0,1	0,13	53,66	45,16	0,25	0,12	0,14	0,12

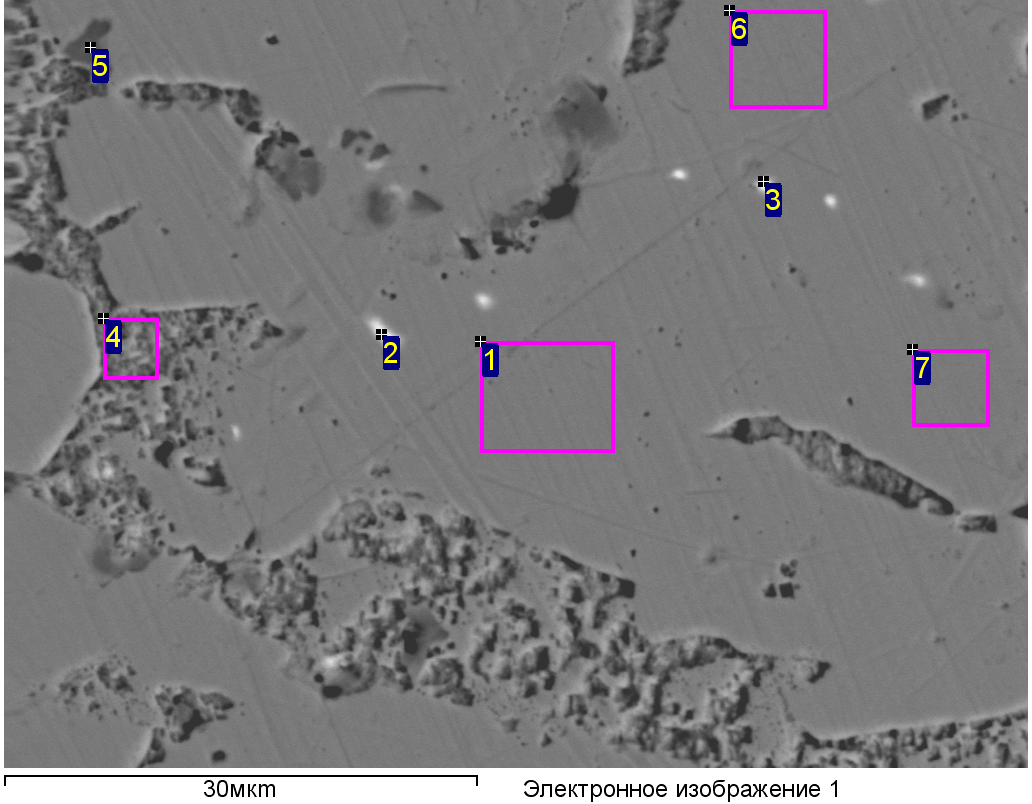

Рис. 8. Мікроструктура й хімічний склад
оплавленого зразка контактного затискача

Fig. 8. Microstructure and chemical composition of the molten sample of the contact clamp

Для попередження виникнення пожеж у результаті дії електричної дуги в електричних колах локомотивів, зокрема в зруйнованому пожежею електровозі ВЛ-80К, Дніпропетровський національний університет залізничного транспорту імені академіка В. Лазаряна пропонує застосувати систему запобіжної сигналізації за власним патентом України [8]. Сигналізування про зростання температури з’єднань електричних кіл вище за визначену критичну величину, дозволяє попередити випадки пожеж, які є найбільш масовими на локомотивах українських залізниць.

Наукова новизна та практична значимість

Для попередження руйнування контактних затискачів й виникнення пожежі на локомотивах на ранніх стадіях розвитку несправностей, автор цієї роботи уперше пропонує впровадити додаткові сигнальні й контрольні системи.

Проведені дослідження дозволяють рекомендувати у регламентні роботи з технічного діагностування тягового рухомого складу, для продовження строку його експлуатації [9, 10], одноразово внести додаткові роботи з діагностування температурного стану контакторної й резисторної груп. Указані заходи допоможуть попередити передчасний вихід локомотивів із ладу, а також виникнення пожеж.

Висновки

1. У роботі проведено теоретичний, нормативно-технічний, візуальний, металографічний, мікроструктурний, мікрорентгеноспектральний, спектральний та рентгеноспектральний аналізи пошкоджених зразків контактних затискачів, а також аналіз стану електричної схеми електровоза на можливість виникнення пожежі.

2. Дослідження хімічного складу зразків показало, що жоден із застосованих у виготовленні контактних затискачів сплавів не відповідає вимогам технічної документації.

3. Мікроструктурний і мікрорентгеноспектральний аналізи дозволили ідентифікувати структурні складові сплавів і виявити значну забрудненість розтрісканого сплаву шкідливими домішками (свинцем, сіркою, киснем) і великими (до 10 мкм) глобулярними залізо-кремнієвими включеннями, що містять кисень.

4. Невідповідність хімічного складу контактних затискачів технічній конструкторській документації може спричинити як незаплановане спрацювання блоку диференційних реле БРД на відключення струму в процесі експлуатації електровозів, що може створити аварійну ситуацію на залізничному транспорті, так і стати причиною виникнення пожежі на електровозах. Усе вищезгадане напряму впливає на безпеку руху поїздів, у випадку невідповідності чинним нормам якості може стати причиною як техногенної аварії, так і загибелі людей на транспорті. Тому система захисту електричних ланцюгів тягового рухомого складу, запропонована й запатентована ДНУЗТ, відповідає нагальним технічним потребам залізничного транспорту.
