нетРАДИЦІЙНІ ВИДИ ТРАНСПОРТУ. мАШИНИ ТА МЕХАНІЗМИ

Введение

Обеспечение уравновешивания шарнирно-сочленённой стреловой системы является важным требованием при проектировании портального крана.

Существуют различные способы и подходы, позволяющие соблюдать условие уравновешенности [1, 5, 6, 8–13, 17–22], однако ни один из них не даёт возможности корректировать и улучшать параметры шарнирно-сочленённой стреловой системы на реальных, введённых в эксплуатацию, портальных кранах.

В реальной конструкции крана возможности варьирования очень ограничены. Изменение некоторых параметров вообще невозможно, так как это потребует дорогостоящей реконструкции крана.

На структурной схеме уравновешивающего устройства портального крана (рис. 1) указаны звенья, значения которых существенно влияют на общую компоновку и материалоёмкость крана. К ним относятся: – расстояние от оси качания стрелы до места крепления тяги противовеса, – длина тяги противовеса, – длина переднего плеча коромысла, – расстояние от оси качания стрелы до точки крепления противовеса, – расстояние по горизонтали от оси качания стрелы до оси качания коромысла, – расстояние по вертикали от оси качания стрелы до оси качания коромысла, – вес противовеса.

Рис. 1. Структурная схема уравновешивающего устройства портального крана

Fig. 1. Structural diagram of balancing unit of the portal crane

Цель

Основной целью данного исследования является расчёт варьируемых параметров уравновешивающих устройств портальных кранов и определение массива конструктивных данных для автоматизированного синтеза. Для достижения цели в исследовании предусмотрено:
1) разработать динамическую и математическую модели, которые описывают движение уравновешивающего устройства и стреловой системы при изменении вылета; 2) разработать методику расчёта и определения массива варьируемых конструктивных параметров уравновешивающего устройства; 3) рассчитать оптимальное соотношение координат крепления коромысла уравновешивающего устройства
и изучить их влияние на неуравновешенность стреловой системы портального крана.

Методика

Для определения кинематических характеристик звеньев уравновешивающих устройств разработаны динамическая и математическая модели, которые позволяют описать движение противовеса с коромыслом при изменении вылета стрелы. Задача уравновешивания стреловых систем портальных кранов сводится к определению конструктивных параметров устройства, которое обеспечивало бы уравновешивание стреловой системы на всём диапазоне вылетов. Также разработана методика определения приемлемых варьируемых конструктивных параметров уравновешивающих устройств с учётом условий подвижности, собираемости и требований к значениям неуравновешенного стрелового момента.

Результаты

При теоретических исследованиях уравновешивающего устройства и синтеза шарнирно-сочленённой стреловой системы авторами представлены соответствующие динамические модели [15].

1. Разработка динамических моделей шарнирно-сочленённой стреловой системы и уравновешивающего устройства портального крана. Динамическая модель шарнирно-сочленённой стреловой системы (рис. 2) характеризуется геометрическими и инерционными параметрами [15].

За основу взята стреловая система, грузовой канат в которой проходит параллельно жёсткой оттяжке.

Рис. 2. Динамическая модель
шарнирно-сочленённой стреловой системы портального крана:
1 – стрела; 2 – хобот; 3 – оттяжка;
4 – коромысло с противовесом; 5 – привод механизма изменения вылета; 6 – груз

Fig. 2. The dynamic model of articulated boom system of the portal crane:
1 – boom; 2 – horse-head jib; 3 – guy;
4 – counterweighted balance beam; 5 – derricking mechanism drive; 6 – load

Геометрические параметры следующие:
– длина хобота, – длина контрхобота, – длина стрелы, – длина оттяжки, – высота подъёма груза, – высота подвеса груза, – величина заднего габарита, – уголовая координата стрелы, – угол отклонения грузового каната от вертикали, , , – вертикальные координаты центров тяжести стрелы, хобота, противовеса, , – горизонтальные координаты центров тяжести груза и хобота, – горизонтальная координата оси блока хобота, , , , – угловые координаты ротора электродвигателя механизма изменения вылета стрелы, хобота, оттяжки и противовеса, – минимальный вылет стрелы, – максимальный вылет стрелы.
К инерционным параметрам относят: , , , , – масса стрелы, хобота в сборе с контрхоботом, оттяжки, противовеса и груза, , , , , – моменты инерции относительно собственных осей вращения ротора электродвигателя механизма изменения вылета, стрелы, хобота, оттяжки, противовеса [15].

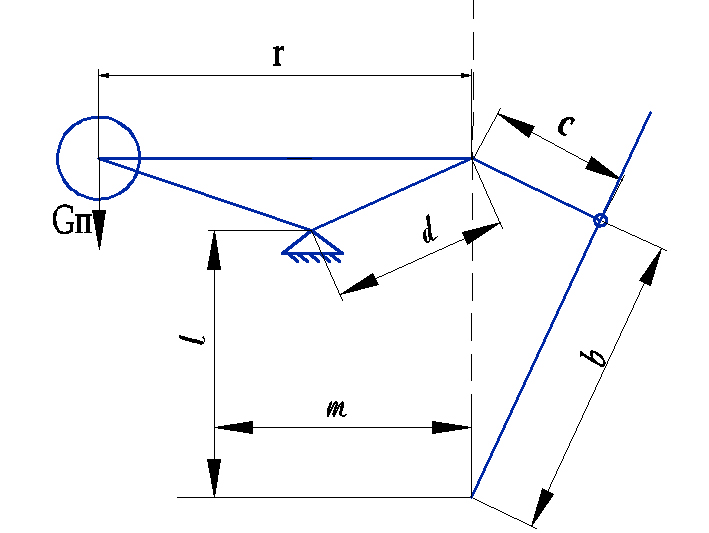

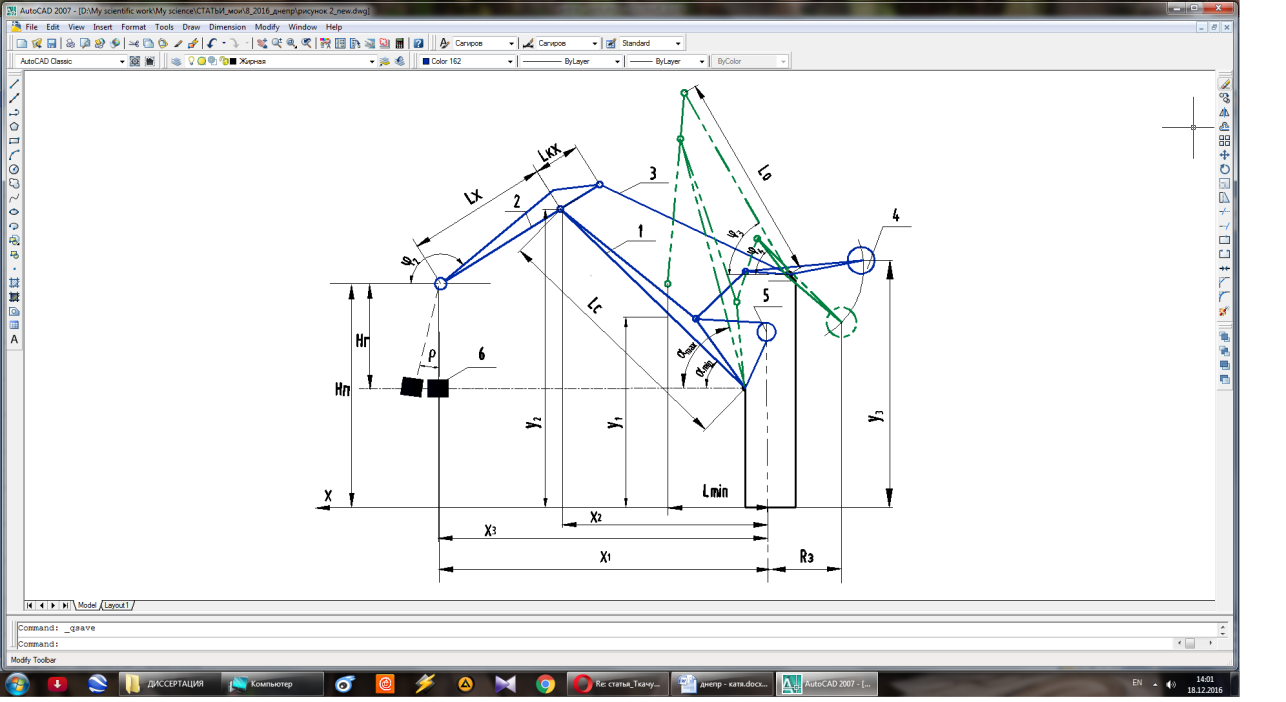

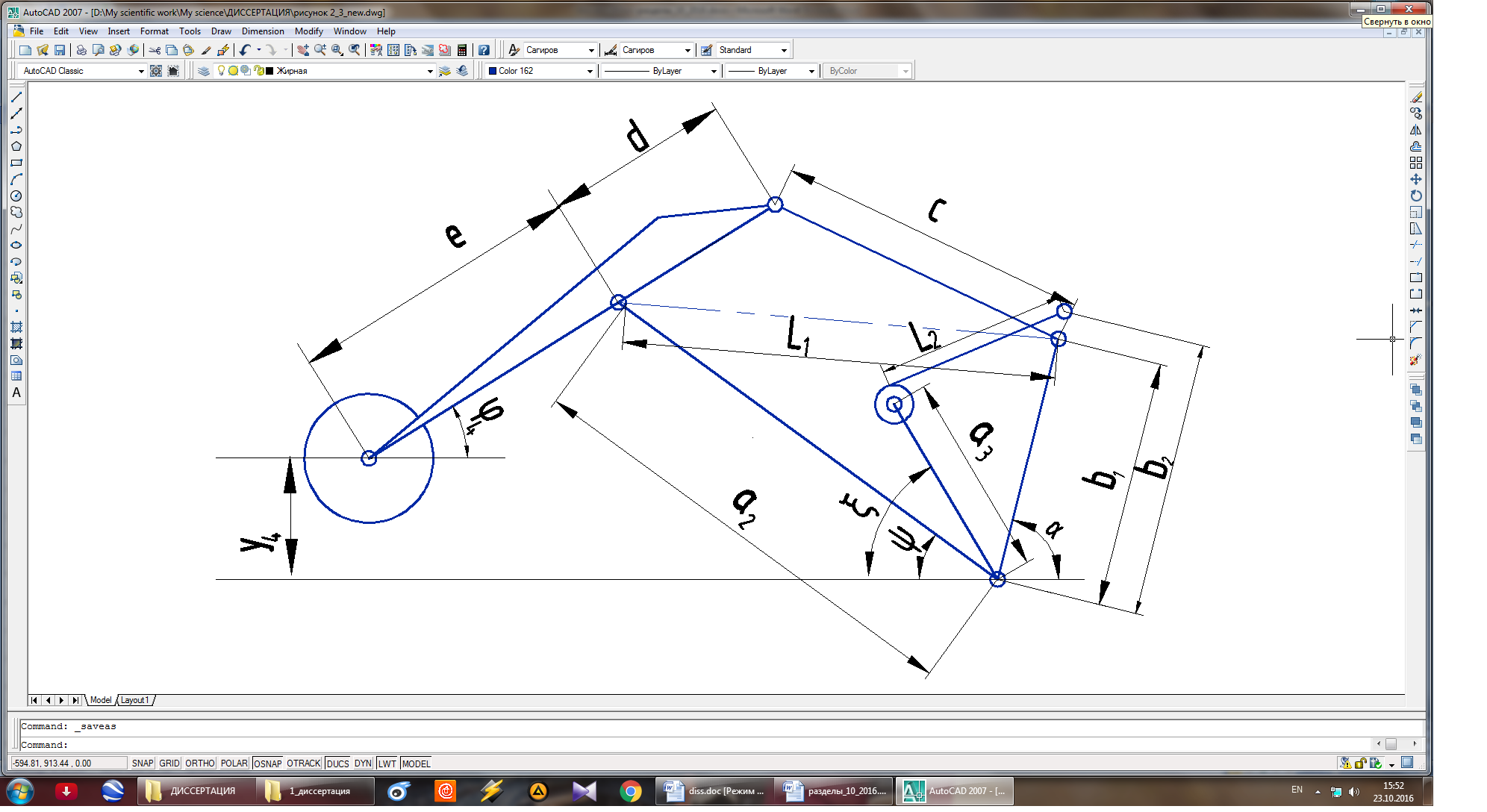

К параметрам динамической модели уравновешивающего устройства (рис. 3) относят: – расстояние между противоположными точками противовеса и тяги, – рабочая часть зубчатой рейки механизма изменения вылета стрелы, – длина опорной стойки противовеса, – длина опорной стойки приводного механизма, – длина тягового плеча противовеса, – длина кронштейна противовеса, – длина тяги уравновешивающего устройства, – длина стрелового плеча механизма уравновешивания, – длина стрелового плеча приводного механизма, – угол наклона к горизонту опорной стойки противовеса, – угол наклона к горизонту опорной стойки механизма изменения вылета, – угловая координата противовеса, – угол раскрытия коромысла.

Рис. 3. Динамическая модель уравновешивающего устройства портального крана

Fig. 3. Dynamic model of the balancing unit of the portal crane

2. Разработка математической модели уравновешивающего устройства и стреловой системы портального крана. Исходные данные математической модели, исходя из рекомендаций [2, 6, 7], могут состоять из её кинематической схемы, геометрии масс и характеристик цикла движения.

Изменение положения стрелы приводит к изменению положения других звеньев, которые определяются координатами хобота – , ; оттяжки – ; противовеса – ; груза – .

Противовес с коромыслом выполняет вращательное движение вокруг своей оси. Это движение можно записать при помощи двух координат:

– вертикальной:

⁽¹⁾

– угловой:

⁽²⁾

Момент противовеса должен полностью уравновесить момент стреловой системы и часть грузового неуравновешенного момента:

Достичь полного уравновешивания на всем диапазоне вылетов невозможно, потому что момент стреловой системы и момент противовеса изменяются в зависимости от угла наклона стрелы при изменении вылета –

Наиболее приемлемой показала себя усовершенствованная математическая модель уравновешенной шарнирно-сочленённой стреловой системы (3), которая учитывает невозможность полного уравновешивания и наличие неуравновешенного стрелового момента:

₍₃₎

3. Методика определения массива варьируемых конструктивных параметров уравновешивающего устройства. Задача уравновешивания стреловых систем портальных кранов сводится к определению конструктивных параметров уравновешивающего устройства, которое обеспечивало бы уравновешивание стреловой системы на всём диапазоне вылетов.

Неуравновешенный момент на максимальном вылете должен действовать в сторону уменьшения, на минимальном вылете – в сторону увеличения грузового момента, а на промежуточных вылетах иметь одну или несколько точек устойчивого равновесия стреловой системы, к которым она будет стремиться в случае отказа механизма (рис. 4) [5, 8, 14–16].

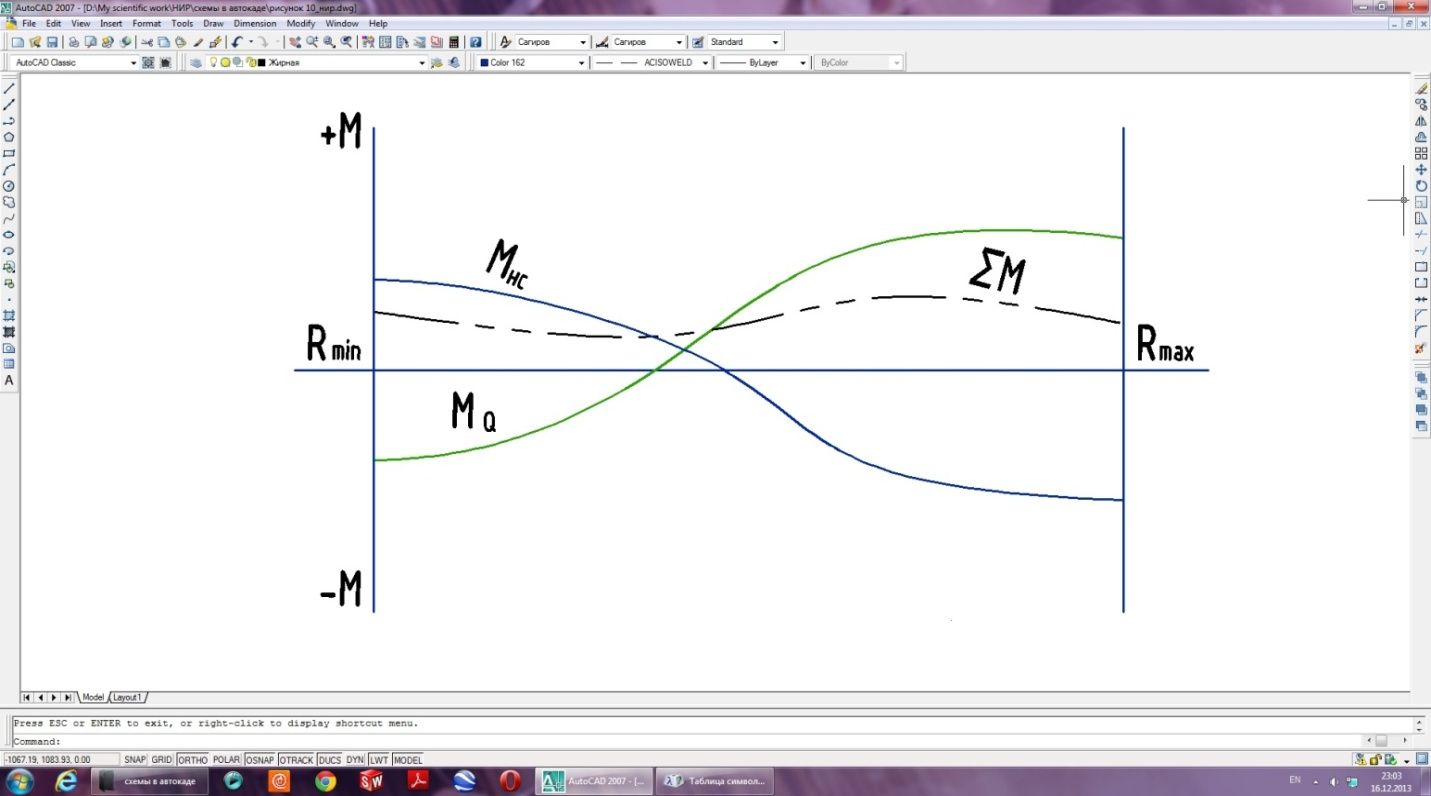

Рис. 4. Графики моментов

Для обеспечения условий уравновешенности стреловой системы портального крана необходимо определить конструктивные параметры уравновешивающего устройства, значения которых существенно влияют на общую компоновку и материалоёмкость крана. Выделенные на рис. 1 параметры звеньев (l, m, d, c) позволяют выполнить рациональный автоматизированный синтез за счёт варьирования их значений.

В процессе исследования установлено, что наибольшее влияние на качество уравновешивания оказывают координаты крепления коромысла уравновешивающего устройства: вертикальная l и горизонтальная m.

Момент противовеса зависит от соотношения , веса противовеса , координат переднего плеча коромысла , _:

₍₄₎

где – расстояние от оси качания стрелы до точки крепления противовеса, – угол раскрытия коромысла, – расстояние по вертикали от оси качания стрелы до точки крепления противовеса.

₍₅₎

В результате экспериментальных исследований портальных кранов установлено, что оптимальные значения веса противовеса, грузового и неуравновешенного моментов достигаются с использованием автоматизированного синтеза при варьировании параметров уравновешивающего устройства из определенного массива:

На основе обработанных статистических данных изученных портальных кранов получены значения координат крепления коромысла уравновешивающего устройства и рассмотрена их взаимосвязь с неуравновешенным моментом:

Экспериментально установленные значения параметров l и m в зависимости от неуравновешенного момента описываются разными аналитическими зависимостями, определение которых выполнено методом аппроксимации. Поиск аппроксимирующих функций, максимально приближенных к экспериментальным данным, осуществлён посредством программы MS Excel методом наименьших квадратов. Используя данный метод, функции были аппроксимированы следующими зависимостями: многочленом первой степени – многочленом второй степени – экспоненциальной зависимостью –

Результаты расчётов представлены в табл. 1.

Для определения функции, которая наилучшим образом описывает зависимость между параметрами и , и , для каждого вида аппроксимации вычислены коэффициенты детерминации и коэффициент корреляции (табл. 2).

Таблица 1

Table 1

Результаты аппроксимации функций

Results of functions approximation

Вид аппроксимации	Координаты крепления
		l	m
Линейная
Квадратичная
Экспоненциальная

Таблица 2

Table 2

Значения коэффициентов корреляции
и детерминации

Values of correlation and determination coefficients

Коэффициент корреляции
		0,96	0,93
Коэффициент детерминации для линейной аппроксимации	0,92	0,86
Коэффициент детерминации для квадратичной аппроксимации	0,89	0,89
Коэффициент детерминации для экспоненциальной аппроксимации	0,8	0,76

Согласно рекомендациям, содержащимся в работах [2–4], эмпирическая функция наиболее точно отражает экспериментальные данные, если коэффициент детерминации приближенно равен коэффициенту корреляции.

В результате исследований установлено, что зависимостьнаилучшим образом описывается линейной функцией 234l; а зависимость – квадратичной функцией . Построены графики (рис. 5–7), которые отражают характер изменения неуравновешенного момента при варьировании значений координат (m, l).

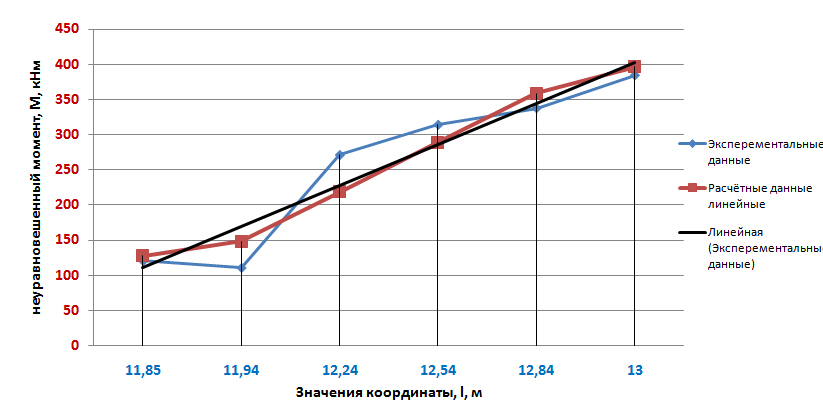

Рис. 5. График линейной зависимости

Fig. 5. Graph of linear dependence

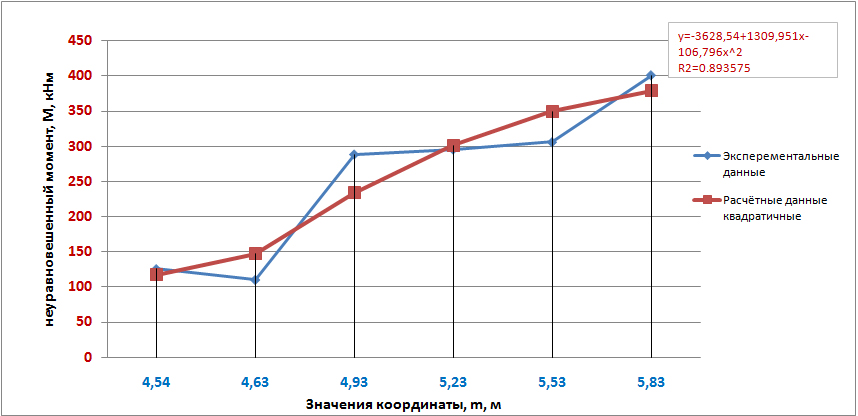

Рис. 6. График квадратичной зависимости

Fig. 6. Graph of quadratic dependence

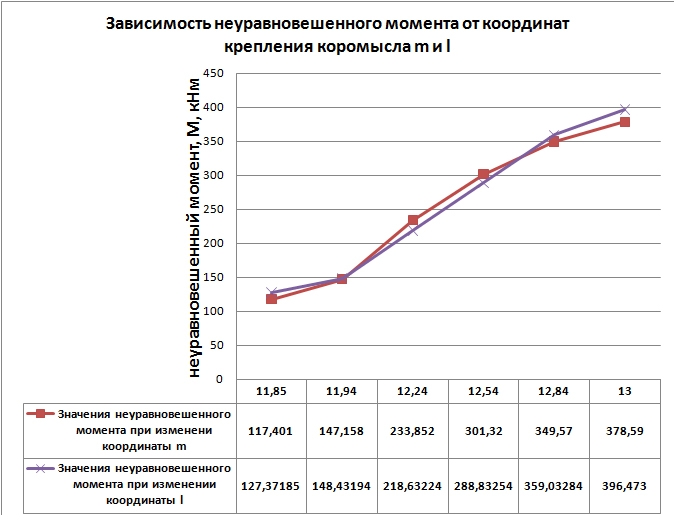

Рис. 7. График зависимости неуравновешенного момента от координат крепления коромысла
уравновешивающего устройства

Fig. 7. The graph of the dependence of the unbalanced moment on the coordinates of the mounting
of the beam of the balancing device

Результаты исследования отражены в работе [15]:

1. Оптимальные значения названных критериев качества достигаются при

2. Значения параметров изменить относительно оптимальных значений и возможно не более, чем на 0,1 м. Дальнейшее изменение недопустимо по ограничениям угла захода противовеса и обеспечения компоновки стреловой системы и системы уравновешивания.

3. На качество уравновешивания системы в наибольшей степени влияет параметр .

4. Характер изменения неуравновешенного момента в оптимизированном варианте () полностью отвечает всем требованиям к системе уравновешивания.

5. При уменьшении или увеличении параметров и процент неуравновешенности увеличивается, а неуравновешенный момент принимает нежелательную направленность.

4. Экспериментальные исследование адекватности предложенной методики на компьютерных моделях портальных кранов. Авторами апробирован представленный метод определения массива варьируемых конструктивных параметров уравновешивающих устройств применительно к кранам, компоновка которых обеспечивает собираемость и подвижность звеньев стреловой системы и уравновешивающего устройства (табл. 3).

Таблица 3

Table 3

Анализ варьируемых параметров уравновешивающего устройства

Analysis of variable parameters of the balancing unit

Результаты исследования	Модели портальных кранов
	КПП 16-36-10,5	КПП 32-32-10,5	КПП 40-34-10,5
			d = 3,27 м; l = 12,6 м; m = 5,2 м.

С помощью метода определения массива варьируемых параметров уравновешивающих устройств портальных кранов проанализировано качество уравновешенности до и после использования представленной методики и автоматизированного синтеза (табл. 4).

Анализ показал целесообразность использования представленной методики и рекомендаций в комплексном оптимизационном синтезе [16] шарнирно-сочленённых стреловых систем портальных кранов.

На основании математических расчётов и компьютерного моделирования научно обоснована целесообразность использования предложенной методики определения конструктивных параметров уравновешивающих устройств. Разработанный массив варьируемых данных позволяет учитывать характер уравновешивания и оптимизировать конструкцию уравновешивающих устройств и стреловых систем портальных кранов.

Таблица 4

Table 4

Анализ показателей уравновешенности
стреловой системы портальных кранов

Indicator analysis of the boom system balance
for portal cranes

Показатели уравновешенности	КПП 16-36-10,5
	До оптимизации	После оптимизации
Масса противовеса	15,7 т	11,09 т
Неуравновешенность	14,5 %	2 %
Неуравновешенный момент	776,24 кН∙м	110,64 кН∙м
Показатели уравновешенности	КПП 32-32-10,5
	До оптимизации	После оптимизации
Масса противовеса	23,5 т	20,1 т

Продолжение таблицы 4

Continuation of a table 4

Показатели уравновешенности	КПП 16-36-10,5
	До оптимизации	После оптимизации
Неуравновешенность	7 %	2 %
Неуравновешенный момент	637,29 кН·м	446,1 кН∙м
Показатели уравновешенности	КПП 40-34-10,5
	До оптимизации	После оптимизации
Масса противовеса	26,7 т	23,5 т
Неуравновешенность	26 %	5 %
Неуравновешенный момент	133,02 кН·м	105,65 кН∙м

Научная новизна и практическая значимость

Впервые представлена методика определения массива варьируемых данных, которая позволяет сформировать массив рациональных параметров уравновешивающих устройств. Разработана локальная программа для комплексного оптимизационного синтеза, позволяющая определять оптимальные соотношения координат коромысла, при котором выполняются условия уравновешенности и качества портального крана.

Представленная методика расчёта и определения массива варьируемых конструктивных параметров может быть внедрена в практику проектно-конструкторских организаций для разработок, проектирования новых и модернизации существующих уравновешивающих устройств портальных кранов с шарнирно-сочленёнными стреловыми системами.

Выводы

В статье рассмотрен метод определения варьируемых данных для комплексного оптимизационного синтеза уравновешивающих устройств. Разработки выполнены на базе программы MS Excel.

Авторами выполнен анализ влияния варьируемых параметров на общепринятые критерии оценки качества шарнирно-сочленённой стреловой системы: неуравновешенность системы, вес противовеса, показатели грузового и стрелового неуравновешенных моментов.

Предложенная методика апробирована при запуске комплексного оптимизационного синтеза применительно к кранам, компоновка которых обеспечивает собираемость и подвижность звеньев всех систем.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Васильев, Ф. П. Методы оптимизации : в 2 кн. / Ф. П. Васильев. – Москва : МЦНМО, 2011.

2. Верховод, В. П. Использование программы MathCAD при синтезе передаточных рычажных механизмов [Электронный ресурс] / В. П. Верховод // Теория механизмов и машин. – 2011. – № 1 (17), т. 9. – С. 69–76. – Режим доступа: http://tmm.spbstu.ru/17/verkhovod_17.pdf – Загл. с экрана. – Проверено : 21.06.2018.

3. Воевода, А. А. Реализация итерационного метода наименьших квадратов для оценивания параметров статических объектов в среде MathLab / А. А. Воевода, Г. В. Трошина // Вестн. Астрахан. гос. техн. ун-та. Серия: Управление, вычислительная техника и информатика. – 2017. – № 1. – С. 28–36. doi: 10.24143/2072-9502-2017-1-28-36

4. Лепшени, И. Оптимальный синтез устройства для уравновешивания стреловых систем портальных кранов / И. Лепшени, Л. Г. Серлин // Тр. Ленингр. политехн. ин-та. – Ленинград, 1975. – № 347 : Металлические конструкции кранов. Исследование конвейеров. – С. 77–84.

5. Ловейкин, В. С. Исследование движущих сил в механизме изменения вылета стреловой системы крана / В. С. Ловейкин, Д. А. Паламарчук // Гірничі, будівельні, дорожні та меліоративні машини : зб. наук. пр. / Київ. нац. ун-т буд-ва і архітектури. – Київ, 2014. – № 84. – С. 39–45.

6. Ловейкін, В. С. Режимно-параметрична оптимізація технічних систем / В. С. Ловейкін, Ю. О. Ромасевич // Машинобудування : зб. наук. пр. / Укр. інж.-пед. акад. – Харків, 2017. – № 19. – С. 90–95.

7. Мисюра, В. П. Исследование и оптимальное проектирование уравновешивающих устройств стреловых систем портальных кранов : автореф. дис. … канд. техн. наук : 05.05.05 / Мисюра Василий Петрович ; Укр. заочн. политехн. ин-т. – Харьков, 1980. – 24 с.

8. Мисюра, В. П. Оптимальное проектирование уравновешивающих устройств стреловых систем портальных кранов / В. П. Мисюра, Б. И. Жермунский // Вестник машиностроения. – 1980. – № 7. – С. 41–43.

9. Моделирование динамического нагружения датчика ограничителя грузового момента в шарнирно-сочленённых стреловых системах портальных кранов с прямолинейным хоботом / И. В. Бурданов,
   Д. В. Попов, А. Н. Кривонос, В. П. Самусько // Современные пути развития науки и образования : материалы науч.-практ. конф. (Смоленск, 31 июля 2015 г.). – Смоленск, 2015. – С. 126–129.

10. Нестеров, А. А. Технология локальной разгрузки корневых шарниров стреловых систем портальных кранов / А. А. Нестеров // Підйомно-транспортна техніка. – 2016. – № 4 (52). – С. 64–71.

11. Паламарчук, Д. А. Оптимізація режимів руху шарнірно-зчленованої стрілової системи крана з горизонтальним переміщенням вантажу : автореф. дис. … канд. техн. наук : 05.05.05 / Паламарчук Дмитро Анатолійович ; Київ. нац. ун-т будівництва і архітектури. – Київ, 2013. – 25 с.

12. Петухов, П. З. Специальные краны / П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин. – Москва : Машиностроение, 1985. – 248 с.

13. Справочник по кранам : в 2 т. / под общ. ред. М. М. Гохберга. – Ленинград : Машиностроение, 1988. – Т. 2. – 559 с.

14. Суглобов, В. В. Определение конструктивных параметров шарнирно-сочленённых стреловых систем портальных кранов / В. В. Суглобов, Е. В. Ткачук // Наука та прогрес транспорту. – 2017. – № 1 (67). – С. 156–166. doi: 10.15802/stp2017/92618

15. Суглобов, В. В. Оптимізація конструкції стрілових систем і пристроїв врівноваження портальних кранів / В. В. Суглобов, В. А. Міхєєв, К. В. Ткачук // Университетская наука – 2014 : в 5 т. : тез. докл. междунар. науч.-техн. конф. (Мариуполь, 20–21 мая 2014 г.). – Мариуполь, 2014. – Т. 3. – С. 67–68.

16. Ткачук, К. В. Обґрунтування раціональних конструктивних параметрів шарнірно-зчленованих стрілових систем портальних кранів : автореф. дис. … канд. техн. наук : 05.05.05 / Ткачук Катерина Володимирівна ; Укр. інж.-пед. акад. – Харків, 2017. – 23 с.

17. Clarke, F. Functional Analysis, Calculus of Variations and Optimal Control / F. Clarke. – London : Springer, 2013. – 591 p. doi: 10.1007/978-1-4471-4820-3

18. Keqin, L. Inverse Design of a New Double-link Luffing Mechanism and Realization on MATLAB / L. Keqin, J. Cuxiang // Proc. of the 3rd ICMEM Intern. Conf. on Mechanical Engineering and Mechanics (21.10–23.10.2009). – Beijing, China, 2009. – Р. 301–304.

19. Kolonic, F. Tensor Product Model Transformation-based Controller Design for Gantry Crane Control System – An Application Approach / F. Kolonic, A. Poljugan, I. Petrovic // Acta Polytechnica Hungarica. – 2006. – Vol. 3, No. 4. – Р. 95–112.

20. Mauri, K. Intelligent container posirioning helps [Электронный ресурс] / K. Mauri // Konecranes Magazine. – 2012. – № 1. – Р. 22–27. – Режим доступа: http://www.konecranes.com/sites/default/files/download/sagt.pdf – Загл. с экрана. – Проверено : 21.06.2018.

21. Seeler, K. A. System dynamics: an introduction for mechanical engineers / K. A. Seeler. – New York : Springer, 2014. – 667 p. doi: 10.1007/978-1-4614-9152-1

22. Vulfson, I. Dynamics of cyclic machines / І. Vulfson. – Cham : Springer Publ., 2015. – 390 p.
    doi: 10.1007/978-3-319-12634-0

В. В. СУГЛОБОВ^1*, С. В. РАКША², К. В. ТКАЧУК³

^1*Каф. «Підйомно-транспортні машини і деталі машин», ДВНЗ «Приазовський державний технічний університет», вул. Університетська, 7, Маріуполь, Україна, 87500, тел. +38 (067) 623 12 69, ел. пошта suglobov_v_v@ukr.net, ORCID 0000-0003-1743-0894
²Каф. «Прикладна механіка та матеріалознавство», Дніпропетровський національний університет залізничного транспорту імені академіка В. Лазаряна, вул. Лазаряна, 2, Дніпро, Україна, 49010, тел. +38 (067) 634 17 46,
ел. пошта raksha@ukr.net, ORCID 0000-0002-4118-1341
³Каф. «Підйомно-транспортні машини і деталі машин», ДВНЗ «Приазовський державний технічний університет», вул. Університетська, 7, Маріуполь, Україна, тел. +38 (066) 149 23 49, ел. пошта ev13tk@gmail.com, ORCID 0000-0002-0309-1644

ВИЗНАЧЕННЯ ВАРІЙОВНИХ КОНСТРУКТИВНИХ ПАРАМЕТРІВ зрівноважувальних ПРИСТРОЇВ ПОРТАЛЬНИХ КРАНІВ

Мета. Дослідження виконане з метою вдосконалення процесу проектування зрівноважувального пристрою портального крана. Для її досягнення необхідно: 1) скласти динамічну й математичну моделі, які дозволяють описати рух зрівноважувального пристрою та стрілової системи портального крана в разі зміни вильоту; 2) запропонувати засіб визначення та методику розрахунку масиву варійовних параметрів конструкції зрівноважувальних пристроїв; 3) розрахувати оптимальне співвідношення координат кріплення коромисла зрівноважувального пристрою та вивчити їх вплив на неврівноваженість стрілової системи портального крана. Методика. Для визначення кінематичних характеристик ланок зрівноважувального пристрою розроблені динамічна й математична моделі, які дозволяють описати рух противаги з коромислом за умови зміни вильоту стріли. Задача врівноваження стрілових систем портальних кранів зводиться до визначення конструктивних параметрів зрівноважувального пристрою, який забезпечував би врівноваження стрілової системи на всьому діапазоні вильотів. Також розроблена методика визначення прийнятних варійовних конструктивних параметрів зрівноважувальних пристроїв із урахуванням умов рухомості, збираності та вимог до значень неврівноваженого стрілового моменту. Результати. За допомогою математичного моделювання науково обґрунтована доцільність використання запропонованої методики визначення конструктивних параметрів зрівноважувальних пристроїв. Розроблений масив варійовних даних дозволяє враховувати характер врівноваження й оптимізувати конструкцію зрівноважувальних пристроїв стрілових систем портальних кранів. Авторами проведений аналіз впливу варійовних параметрів на загальноприйняті критерії оцінки якості шарнірно-зчленованої стрілової системи: неврівноваженість системи, вага противаги, показники вантажного й стрілового неврівноважених моментів. Наукова новизна. Уперше запропонована методика визначення масиву варійовних даних, яка дозволяє отримати раціональні конструктивні параметри зрівноважувальних пристроїв портальних кранів. Розроблена локальна програма для комплексного оптимізаційного синтезу, що дозволяє визначати оптимальні співвідношення координат коромисла, за яких виконуються умови врівноваженості та якості портального крана. Практична значимість. Запропонована методика визначення масиву варійовних конструктивних параметрів може бути використана під час проектування нових і модернізації наявних зрівноважувальних пристроїв портальних кранів із шарнірно-зчленованими стріловими системами, що дозволить знизити матеріалоємність стрілової системи й енергоспоживання кранів. За допомогою комп’ютерного моделювання виконана апробація запропонованої методики стосовно кранів, компонування яких забезпечує збираність і рухомість ланок усіх систем.

Ключові слова: портальний кран; зрівноважувальний пристрій; шарнірно-зчленована стрілова система; синтез; конструктивні параметри; коромисло; неврівноважений момент

V. V. SUGLOBOV^1*, S. V. RAKSHA², K. V. TKACHUK³

^1*Dep. «Handling Equipment and Details of Machines», Pryazovskyi State Technical University,Universytetska St.,7, Mariupol, Ukraine, 87500, tel. +38 (067) 623 12 69, e-mail suglobov_v_v@ukr.net, ORCID 0000-0003-1743-0894
²Dep. «Applied Mechanics and Materials Science», Dnipropetrovsk National University of Railway Transport named after Academician V. Lazaryan, Lazaryan St., 2, Dnipro, Ukraine, 49010, tel. +38 (067) 634 17 46, e-mail raksha@ukr.net,
ORCID 0000-0002-4118-1341
³«Handling Equipment and Details of Machines», Pryazovskyi State Technical University, Universytetska St.,7, Mariupol, Ukraine, 87500, tel. +38 (066) 149 23 49, e-mail ev13tk@gmail.com, ORCID 0000-0002-0309-1644

DETERMINATION OF THE VARIED CONSTRUCTIVE PARAMETERS for BALANCING units OF PORTAL CRANES

Purpose. The research was carried out to improve the design process of the balancing unit for portal crane. In order to achieve the purpose one should: 1) to develop a dynamic and mathematical model that allows describing the movement of balancing unit and the boom system of portal crane, when derricking; 2) to propose the way for determining and the methodology for calculating the array of variable design parameters of balancing units; 3) to calculate the optimal ratio of the beam mounting coordinates for balancing units and to study their influence on the imbalance of the portal crane boom system. Methodology. To determine the kinematic characteristics of the balancing unit links, dynamic and mathematical models, describing the movement of balance beam with counterweight when derricking, have been developed. The task of balancing boom systems of portal cranes is reduced to determining the design parameters of the device, which would provide balancing of the boom system on the entire range of derricking. It was also developed a methodology for calculating the acceptable varying design parameters of balancing units, taking into account the conditions of mobility, assemblability and the requirements for the values of unbalanced boom torque. Findings. Based on mathematical calculations and computer simulation the expediency of using the proposed methodology for determining the design parameters of balancing units has been scientifically substantiated. The developed array of variable data makes it possible to take into account the nature of balancing and optimize the design of counterbalancing devices and boom systems for portal cranes. The authors analyzed the influence of variable parameters on the generally accepted criteria for assessing the quality of the articulated boom system: the system's unbalance, the weight of counterweight, the indices of load and boom unbalanced moments. Originality. For the first time, a methodology for determining an array of variable data has been proposed. It makes it possible to form the array of rational design parameters of balancing units. It was developed a local program for complex optimization synthesis, which makes it possible to determine the optimum ratios of the balance beam coordinates, under which the conditions of balance and quality of the portal crane are satisfied. Practical value. The proposed methodology for determining the array of varying design parameters can be used in the development organizations for designing new and retrofitting the existing balancing units for portal cranes with articulated boom systems. The proposed methodology was tested at the launch of complex optimization synthesis with respect to cranes, the configuration of which ensures assemblability and mobility of the links of all systems.

Keywords: portal crane; balancing units; articulated boom system; synthesis; design parameters; balance beam; unbalanced moment
