ДОСЛІДЖЕННЯ параметрів ЗАЛІЗНИЧНОЇ

КОЛІЇ У ПЛАНІ за різними методами зйомки

Мета. Основною метою даної роботи є аналіз існуючих методів зйомки кривих у плані, дослідження впливу помилок вимірювання параметрів плану на допустимі швидкості руху поїздів, розробка пропозицій щодо зниження інтенсивності розладу колії за рахунок приведення параметрів кривих до нормативних вимог, що діють в Україні на напрямках впровадження прискореного й швидкісного руху поїздів. Проблема перебудови кривих не була такою гострою, поки не з'явилася необхідність підвищення швидкостей руху та моніторингу технічного стану плану колії. Недостовірне визначення параметрів кривих призводить до необґрунтованого обмеження швидкості руху або до великих обсягів рихтувальних робіт. Методика. Використана в роботі методика передбачає всебічне і детальне вивчення різних способів зйомки залізничних кривих, спрямоване на розробку та впровадження оптимальних рішень щодо плану залізничної колії. На сьогодні існують різні можливості для зйомки натурної геометрії залізничної колії. Для проведення досліджень на значній кількості ділянок та за тривалий термін експлуатації найбільш зручним, перш за все, враховуючи регулярність заїздів, залишається стрічка колієвимірювального вагону. Однак, цей спосіб використовується для оцінки стану залізничної колії, а не для визначення точного геометричного положення. Так, при спробі визначати за колієвимірювальною стрічкою дійсні обриси нерівностей колії виникає низка складностей. При побудові математичної моделі існуючого плану використовується припущення: приймається, що три суміжні точки кривої лежать на колі. На такому принципі побудована робота виправно-підбивно-рихтувальних машин. У результаті виправних робіт із метою зменшення обсягів зсувів крива не відповідає вихідним паспортним даним. Результати. Наслідки роботи випливають із аналізу різних підходів і способів зйомки плану лінії, впливу параметрів кривих на встановлення допустимої швидкості руху поїздів. Отримані в роботі рекомендації сприятимуть ефективності проектних рішень, визначатимуть якість проекту реконструкції в цілому і доцільність його реалізації зокрема. Наукова новизна. Набули подальшого розвитку наукові підходи щодо оцінки стану кривих, визначення їх параметрів та допустимої швидкості руху поїздів. Доповнена система критеріїв оцінки стану кривих, що впливають на накопичення розладів колії в плані. Практична значимість. Отримані результати будуть корисні для проведення заходів щодо підвищення швидкості, поліпшення плавності руху поїздів та підвищення рівня комфортабельності їзди на кривих ділянках колії, особливо на напрямках впровадження прискореного й швидкісного руху поїздів.

Ключові слова: швидкісний рух поїздів; методи зйомки кривих; параметри кривих; похибки вимірювання; перехідна крива; кругова крива; допустима швидкість руху поїзда

Вступ

Методи, які використовуються сьогодні на дистанціях колії для визначення фактичних параметрів кривих не досконалі, так як в кінцевий результат привноситься суб'єктивність, кваліфікація виконавця та інші фактори. Геометричні параметри кривих, зазначені на поздовжньому профілі, часто не відповідають фактичним даним. Для виконання робіт з приведення кривих до проектного положення та для визначення їх геометричних параметрів повинні бути вирішені такі питання: яким способом проводити зйомку кривих і яка інформація є вичерпною щодо фактичного стану кривих; яким методом виконувати розрахунки з виправки кривих; які реальні параметри кривих (радіуси, довжина перехідних кривих і прямих вставок між кривими, підвищення зовнішньої рейки, можливі розбіжності відводів підвищення зовнішньої рейки та кривизни) впливають на встановлення допустимої швидкості руху [10, 12].

Проблема не була такою гострою, поки не з'явилася необхідність підвищення швидкостей руху та моніторингу технічного стану плану колії [11, 15]. Недостовірне визначення параметрів кривих приводить до необґрунтованого обмеження швидкості руху або до великих обсягів рихтувальних робіт.

Мета

Метою даної роботи є дослідження впливу помилок вимірювання параметрів плану лінії на рівень допустимої швидкості руху поїздів та розробка пропозицій щодо зниження інтенсивності розладу колії за рахунок приведення параметрів кривих до нормативних вимог.

Методика

Сьогодні відомі діагностичні комплекси, які дозволяють здійснювати діагностику об'єктів інфраструктури безконтактним способом із застосуванням оптичних лазерних датчиків зі швидкістю до 160 км/год. При цьому може проводитися вимір додаткових параметрів – контроль поздовжнього профілю, габариту наближення, зносу рейок, коротких нерівностей, вертикальних і горизонтальних прискорень тощо. Крім того, проводиться відеоспостереження за всіма об'єктами (колією, контактним дротом, опорами контактної мережі і т.д.) камерами з високою роздільною здатністю і прив'язкою до колійної координати, що дозволить отримувати додаткову інформацію про стан об'єктів. Планувалося, починаючи з 2014 року, придбати діагностичний комплекс на кожну залізницю для проведення дослідних випробувань, розробки необхідних нормативів з динамічного впливу рухомого складу на колію для оцінки ефективності їх подальшого впровадження [8], але плани залишились нездійсненими.

Удосконалення методів визначення параметрів плану колії триває, чому сприяють сучасні технічні досягнення, наприклад, такі як супутникова зйомка [16]. Найпростішим джерелом отримання даних про криві ділянки колії на сьогоднішній день є колієвимірювальна стрічка, на якій інформація записана безупинно. Але асиметрія вимірювальної схеми приводить до того, що на графіку кривизни колії положення перехідних кривих зміщується від істинного, а короткі прямі вставки можуть узагалі зникати. Це приводить до необхідності застосування методів «згладжування», які не гарантують постанову кривих у геометрично правильне положення.

Спроби отримати дані за стрічкою колієвимірювача про стан кривих та їхні параметри робилися неодноразово. Так, у роботі [9] розглядалася можливість використання даних стрічок колієвимірювальних вагонів, мотивуючи це тим, що на практиці для оцінки стану кривих найчастіше використовуються паспортні дані, які не завжди відображають дійсні параметри кривих.

При побудові математичної моделі існуючого плану використовується математична модель з низкою припущень: так, вважається, що три сусідні точки кривої лежать на колі. На такому принципі – методі «згладжування» побудована робота виправочно-підбивочно-рихтувальних машин (ВПР). У результаті виконання рихту-вальних робіт з метою зменшення обсягів зсувів крива не відповідає вихідним паспортним даним, з однорадіусної може стати багаторадіусною (складеною) [10].

Досліджуючи резерви підвищення швидкості руху, проф. М. Ф. Вериго звернув увагу на те, що розрахунки виконуються для екіпажів, що рухаються не по реальній, а по ідеальній кривій, і запропонував увести в практику встановлення допустимих швидкостей для кожного конкретного типу екіпажу за такими параметрами як значення напружень в елементах конструкцій, значення динамічних сил взаємодії колії й рухомого складу та їх співвідношення [1]. Аналогічні пропозиції наведені в роботі [13]. Однак, дотримання критеріїв міцності та стійкості колії, за якими встановлюються умови обертання рухомого складу [5], не виключає виходу з ладу окремих елементів верхньої будови колії і, головне, не обмежує інтенсивність накопичення розладів і зношування колії. Отже, виникає необхідність в оцінці інтенсивності наростання залишкових деформацій. Якщо таке питання постало на порядку денному, то виникає й наступне, пов’язане з оцінкою впливу геометричних параметрів колії на її деформативність, яка також залежить від параметрів кривих. Так, неправильно встановлене підвищення зовнішньої рейки призводить до зсувів колії, розладів ширини колії, прискорення бічного зносу рейок. Створення багаторадіусних кривих замість однорадіусних з метою зменшення обсягу зсувів при рихтуванні не тільки швидше дестабілізує колію, але й викликає появу численних перехідних зон, які при неправильному улаштуванні представляють загрозу безпеці руху поїздів [4].

Результати

Спосіб вимірювання стріл в середині 20-метрової хорди. Для порівняння натурного положення кривої з проектним на кожну криву складається технічний паспорт. Наведемо аналіз паспортних даних однієї з кривих на ділянці Синельникове – Чаплине, 251–255 км на непарній колії, за період з 2013 по 2016 роки. Графіки натурних стріл вигину представлено на рис. 1.

Паспортні характеристики кривої (кривизна, підвищення зовнішньої рейки, довжина перехідних кривих) повинні забезпечувати для заданого рівня швидкості оптимальну величину непогашених прискорень , швидкості їх зміни і відведення підвищення зовнішньої рейки () за довжиною перехідної кривої (); .

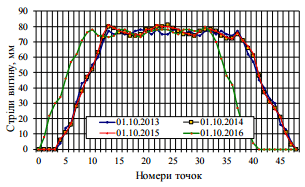

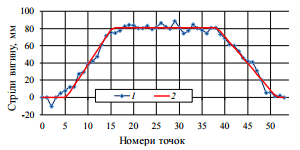

Рис. 1. Графіки натурних стріл вигину
кривої в різні роки

Fig. 1. Graphs of actual bends deflection of curve in different years

Оцінка відступів у плані виконувалася за показниками колієвимірювальних вагонів відповідно до норм утримання рейкової колії ЦП‑0267 [7].

За даними паспорта для кривої, що наведені на рис. 1 (період 2013–2016 рр.), були виконані розрахунки показників руху, результати яких наведено на рис. 2.

За даними паспорту кривої в табл.1 наведено параметри кривої і підрахована сума стріл вигину.

Загальний кут повороту кривої повинен залишатись однаковим, незалежно від того правильно улаштована крива чи має зсуви назовні й усередині, і дорівнювати

(1)

або

. (2)

Оскільки крива розбита на відрізки однакової довжини , то сума стріл повинна бути однаковою. Фактично ж сума стріл не постійна (табл. 1).

Згідно з [2] найбільш імовірне відхилення суми обмірюваних стріл від дійсної суми дорівнює

, (3)

де – точність виміру кожної стріли; =1‑1,5 мм; – кількість точок кривої.

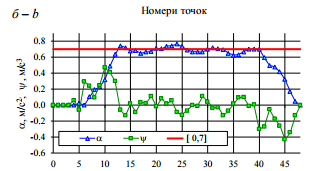

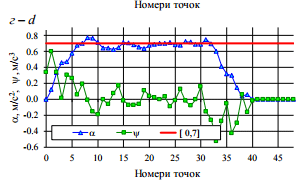

Рис. 2. Непогашені прискорення ()
та зміна прискорень у часі ():
а – 2013 р., б – 2014., в – 2015 р., г – 2016 р.

Fig. 2. Unbalanced accelerations ()
and accelerations change in time ():
а – 2013 р., b – 2014., c– 2015, d – 2016.

Таблиця 1

Параметри розрахункової кривої

Table 1

Parameters of the calculated curve

Найменування показника	Параметри кривої у відповідні роки
Найменування показника	2013	2014	2015	2016
Радіус кривої, м	656	649	647	656
Довжина кругової кривої, м	242,83	240,60	240,46	240,00
Довжина першої перехідної кривої, м	90	90	90	90
Довжина другої перехідної кривої, м	110	110	110	70
Підвищення, мм	100	100	100	100
Сума стріл , мм	2 613	2 624	2 641	2 439
Кут повороту	29°56`	30°04`	30°16`	27°56`

При =48 для наведеної кривої =10 мм. Фактична різниця між сумами стріл двох різних вимірів (див. табл. 1) значно більше допустимої, що викликає сумніви в якості вихідних даних.

Похибка у визначенні кута повороту в мінутах залежить від точності вимірювання стріл
і кількості точок кривої:

. (4)

Після підстановки значень отримаємо =3,4. Фактична похибка перевищує допустиму (див. табл. 1).

Визначення параметрів кривих по стрічці колієвимірювального вагону. У деяких роботах, наприклад [8], звертається увага на те, що визначити фактичний радіус кривої колії, підвищення положення зовнішньої рейки, довжину перехідної кривої за записами на стрічці колієвимірювального вагону непросто. Особливо складно знайти радіус кругової кривої й поточних значень кривизни в межах перехідної колії.

Якщо розглядати геометрично правильну криву, то задача зводиться до того, щоб знайти перехід від стріли вигину , яка заміряна колієвимірювачем від заднього кінця хорди (для КВЛ це 4,109 м), при її довжині (для КВЛ =21,495 м), до стріли , яка заміряна всередині хорди на відстані =20 м, прийнятої при ручних вимірах (рис. 3):

Рис. 3. Положення хорди:
а – колієвимірювальний вагон; б – ручні виміри

Fig. 3. Chord position:
а – track-measuring car; b – manual measurements

, (5)

де – коефіцієнт переходу від стріли, вимірюваної на відстані від кінця хорди , до стріли, виміряної в середині хорди, в межах кругової кривої:

, (6)

де – коефіцієнт переходу від стріли, вимірюваної в середині хорди довжиною до стріли в середині хорди довжиною :

, (7)

де – масштаб запису на колієвимірювальній стрічці.

При розташуванні колієвимірювального вагону в межах перехідної кривої чи частково на ній, а частково на круговій кривій коефіцієнт не має однозначного визначення. Також формула (5) стає недійсною при наявності відхилень від геометрично вірного положення кривої [14].

Для попередніх розрахунків за записом, підвищення зовнішньої рейки і стріли вигину на стрічці колієвимірювача усереднюють. У цьому випадку точність визначення геометричних параметрів кривих залежить від того, наскільки правильно будуть побудовані середні лінії за записами на стрічці колієвимірювального вагона.

Отримані в результаті розшифровки колієвимірювальної стрічки характеристики дослідної кривої наведені на рис. 4.

Рис. 4. Стріли вигину існуючої й проектної кривої:
1 – існуюче положення; 2 – проектне

Fig. 4. Bends deflection of the existing
and design curve:
1 – existing position; 2 – design position

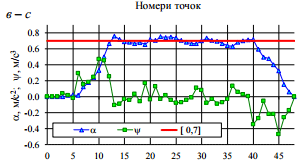

Результати розрахунків (графіки непогашених прискорень та зміни цих прискорень у часі) представлено на рис. 5.

Визначення параметрів кривих способом Гонікберга. Зйомка кривої виконується ділянками довжиною, як правило 100 м, (за виключенням першої й останньої), шляхом виміру теодолітом кутів повороту між променями візування і стрілами вигину за рейкою, горизонтально покладеною на рейку. Вважається, що достатня для практичних цілей точність досягається при зйомці кривої не рідше ніж через 20 метрів.

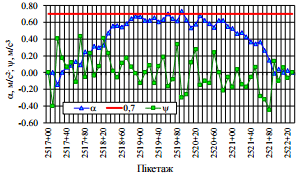

Рис. 5. Непогашені прискорення () та зміна
прискорень у часі ()

Fig. 5. Unbalanced accelerations () and
accelerations change in time ()

Як випливає з табл. 2, допустимі швидкості для кривої за даними зйомки за способом стріл, колієвимірювальним вагоном й способом Гонікберга різні. Вони встановлені для однієї й тієї ж кривої за методикою [6]. Причина обмеження швидкості в першому випадку (за способом стріл) – крутизна відводу підвищення зовнішньої рейки (100 км/год), у другому (за даними колієвимірювальної стрічки) – за критерієм непогашених прискорень (100 км/год) і в третьому (спосіб Гонікберга) – за крутизною відводу підвищення (90 км/год).

З цього й іншого прикладів випливає, що для правильного вирішення питань реконструкції колії й колійних споруд з метою забезпечення на внутрішніх транспортних коридорах швидкості 140–160 км/год необхідно провести на сучасному рівні роботи з паспортизації кривих і встановлення реальної допустимої швидкості руху по них.

Наукова новизна та практична значимість

Враховуючи результати проведеного дослідження, можна констатувати, що на сьогоднішній день існує багато способів, які використовуються для виміру параметрів і стану кривих. Саме вже існування різних способів, що мають практичне застосування, говорить про те, що кожен з них має свої як позитивні, так і негативні якості. Тому для вибору того чи іншого способу треба мати як статистичне, так і математичне обґрунтування.

При виконанні зйомки кривих різними способами – способом стріл (за паспортами кривих дистанцій колії), способом Гонікберга (за планом лінії на поздовжньому профілі), при зйомці плану колії колієвимірювальними вагонами – отримані результати відрізняються між собою. Встановлено, що точність результатів залежить не тільки від параметрів вимірювальних приладів і вміння виконавців, але й від самої методики, яка визначає технологію вимірювання і виконання розрахунків. Це питання стало особливо актуальним при реконструкції плану лінії для впровадження швидкісного руху.

Таблиця 2

Значення параметрів кривої і відповідна
допустима швидкість руху

Table 2

Values of the curve parameters and the
corresponding permissible speed of movement

Параметр кривої і допустима швидкість руху	Значення параметрів кривої, що отримані різними способами вимірювання
Параметр кривої і допустима швидкість руху	спосіб стріл	колієвимі-рювальна стрічка	спосіб Гонік-берга
Кут повороту,град	27° 56`	31° 58`	30° 11`
Радіус, м	656	620	660
Перша перехідна, м	90	100	60
Кругова, м	240,00	230,68	347,69
Друга перехідна, м	70	130	60
Підвищення зовнішньої рейки, мм	100	90	100
Обмеження швидкості: – за	106	100	106
– за	100	140	90
– за	124	132	120
Допустима швидкість руху, км/год	100	100	90

Висновки

1. Обмеження швидкості, що встановлені за наказом начальника залізниці, не завжди відповідають реальному стану кривих. Цей факт можна пояснити тим, що в дистанціях колії розрахунки виконуються за спрощеною схемою, не в повному обсязі, як того вимагають Правила ЦП-0236. При заїздах вагонів КВЛ основна увага приділяється трьом параметрам – радіусу колії, підвищенню зовнішньої рейки й крутизні його відводу. Фактично при визначенні максимально допустимої швидкості не враховуються параметри сполучення, які повинні визначатися для суміжних і складених кривих.

2. В умовах українських залізниць проблеми швидкості в двох третинах випадків пов’язані не з радіусом, а з довжиною перехідних кривих колії і прямих вставок між суміжними кривими, а тому при встановленні максимально допустимої швидкості руху на складних ділянках плану залізниці слід приділяти більше уваги суміжним кривим, які підпадають під категорію залежних, тобто таких, коли одна впливає на умови руху поїзда по іншій.

3. Аналіз вихідних даних, отриманих різними способами зйомки плану лінії, показав, що для визначення максимально допустимої швидкості необхідно мати достовірну інформацію про параметри й стан кривих. Перед проведенням реконструкції залізничних напрямків для підвищення швидкості руху поїздів, а тим більше для впровадження швидкісного руху, необхідно проведення паспортизації кривих.

4. Як показала практика, часто використовуються застарілі дані про план лінії, а криві розглядаються як геометрично плавні, без урахування відступів в їх утриманні. Невірогідність інформації може істотно відображатися на результатах розрахунків з визначення допустимих швидкостей руху, що особливо важливо на швидкісних ділянках. У зв’язку із значними розбіжностями між параметрами плану колії на поздовжньому профілі, у паспорті кривих за натурними вимірами, пропонується провести роботи з паспортизації кривих і встановлення реально допустимої швидкості руху по них
з урахуванням сучасного стану колії.
