Введение

В настоящее время за рубежом повышенное внимание уделяется прогнозу последствий террористических актов с возможным применением химических или биологических агентов [1, 2, 3, 8, 9, 11]. Как отмечают зарубежные исследователи, сейчас высока доступность для террористов тех химически опасных веществ, которые используются в различных отраслях промышленности (например, хлор, аммиак и т.п.). В этой связи, за рубежом при изучении проблемы оценки последствий терактов часто рассматривается эмиссия именно таких химически опасных веществ и, реже, боевых отравляющих веществ [6, 7].

Известно, что теракты чаще происходят в условиях застройки (промышленной застройки или в селитебной зоне). В этой связи, для оценки последствий возможного теракта в создаваемых математических моделях обязательно следует учесть влияние зданий на рассеивание химического (биологического) агента. Однако, следует отметить, что такой учет крайне осложняет решение задачи, поскольку для прогноза возможных зон поражения следует знать поле скорости ветрового потока между зданиями, которое надо рассчитать для всех возможных метеоситуаций. Для решения данной задачи необходимо решить аэродинамическую задачу и определить это поле скорости.

Цель

Целью данной работы является разработка метода оценки территориального риска при террористической атаке, сопровождающейся эмиссией химического агента в условиях застройки. Метод расчета основывается на создании численной модели рассеивания химического агента при теракте.

Анализ публикаций. В настоящее время в Украине не разрабатываются методы по оценке последствий терактов (с применением химических или биологических агентов) в условиях застройки. Существуют публикации, где используются нормативные методики типа ОНД-86 или методика прогноза последствий аварий на химически опасных объектах и транспорте для оценки уровня загрязнения воздушной среды при выбросе химически опасных веществ. Для оценки такого уровня загрязнения при авариях на производствах используются методики типа «Токси» [4], «Аммиак», «SLAB» [6], реализующие модель Гаусса, или аналитическое решение уравнения массопереноса, которые также не могут быть применены, поскольку не учитывают влияние зданий на рассеивание химического (биологического) агента. Одним из подходов к оценке территориального риска при экстремальных ситуациях на транспорте является применение численных кинематических моделей и др. [3, 4, 10, 12]. Следует отметить, что применение данных моделей ограничено только случаем рассеивания химически опасных веществ над ровной поверхностью. Следовательно, применять данные модели для оценки последствий терактов
в условиях застройки нельзя.

Методика

Методика – создание 2D численной модели для расчета аэродинамики обтекания зданий и оценки территориального риска при теракте на урбанизтрованной территории.

Моделирующие уравнения. Для создания адекватной модели прогноза последствий теракта с применением химического (биологического) агента необходимо учесть неравномерное поле скорости ветра при наличии застройки. В этой связи для расчета поля скорости ветрового потока при наличии зданий будем использовать модель безвихревого течения идеальной жидкости:

, (1)

где Р – потенциал скорости.

Компоненты вектора скорости ветрового потока определяются соотношениями:

, . (2)

Для математического моделирования процесса распространения химического агента (биологического агента) в атмосферном воздухе применяется уравнение массопереноса, осредненное по высоте переноса примеси [2, 3, 5, 8]:

(3)

где – концентрация химического (биологического) агента в атмосферном воздухе; – коэффициент, учитывающий распад агента; – компоненты вектора скорости воздушного потока; – коэффициенты атмосферной турбулентной диффузии; – интенсивность выброса химического (биологического) агента; – дельта-функция Дирака; – координаты источника эмиссии агента; t – время.

Таким образом, для расчета вероятности попадания в зону поражения (то есть для оценки величины территориального риска) необходимо выполнить расчеты для конкретного рецептора по формуле (3). Необходимо подчеркнуть, что для решения поставленной задачи надо знать концентрацию опасного вещества в точке расположения конкретного рецептора и насколько эта величина превосходит некоторый пороговый уровень (например, ПДК или какую-либо другую величину). Следовательно, мы приходим к первоочередной задаче – определению поля концентрации опасного вещества для конкретного региона (территории) и конкретной метеоситуации.

Поле скорости ветрового потока в условиях застройки по моделирующему уравнению (3) определяется на основе решения аэродинамической задачи, т. е. путем решения уравнения (1). Постановка краевых условий для моделирующих уравнений (1), (2) рассмотрена в [2, 3, 5].

Для численного интегрирования уравнения (1) используется метод Либмана, а для численного интегрирования уравнения переноса примеси применяется неявная разностная схема расщепления [2, 5].

Расчет территориального риска. Для оценки территориального риска при теракте с применением химического агента будем учитывать, что каждому погодному состоянию отвечает конкретная зона загрязнения, характеризующаяся размерами и концентрацией опасного вещества. Вероятность реализации конкретной метеоситуации определяется по зависимости [1]:

, (4)

где – число дней (часов), соответствующих определенной метеоситуации; – период наблюдений (прогноз метеоситуации).

Здесь под определенной метеоситуацией будем понимать конкретное значение скорости и направления ветра. Для оценки потенциального территориального риска необходимо оценить вероятность для человека, находящегося в каждой точке области, возле атакуемого объекта, оказаться под действием шлейфа (облака) химически опасного вещества. При прогнозе нас интересуют те точки области в районе теракта, где концентрация химически опасного вещества превышает некоторое пороговое значение, при котором происходит та или иная степень поражения людей. Схематически на рис.1 показана ситуация попадания рецепторов А, В, С под действие источника эмиссии (баллона, в котором находится токсичный газ), причем отметим, что выброс происходит в условиях застройки.

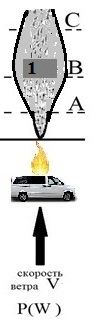

Рис. 1. Вероятность появления зон поражения для различных метеоусловий: 1 – здание

Fig. 1. Probability of occurrence of damage areas for various weather conditions: 1 – building

Как видно из рис. 1, человек, находящийся в точке А, попадает под воздействие шлейфа опасного вещества при любой метеоситуации. Человек, который расположен в точке В, попадает под воздействие шлейфа опасного вещества при метеоситуации , . Человек, находящийся в точке С, попадает под воздействие шлейфа опасного вещества только при метеоситуации . Таким образом, вероятность попадания человека под действие шлейфа химически опасного вещества определится следующим образом:

, (5)

где – суммарная вероятность всех рассматриваемых метеоситуаций, при которых человек попадает в зону воздействия источника эмиссии и получает токсичное поражение.

Таким образом, при прогнозировании химической атаки террориста необходимо для конкретной точки конкретной области (поля), выполнить расчеты по формуле (5). Для их выполнения предварительно необходимо рассчитать значение концентрации химического агента в точке расположения конкретного человека, для конкретной метеоситуации, и определить, насколько эта величина превосходит заданный пороговый уровень.

Алгоритм решения. Оценку территориального риска (прогноз последствий) при теракте и при вероятной метеорологической ситуации будем осуществлять в такой последовательности [3]:

1) на первом этапе решения задачи формируется блок данных относительно инициирующего события (возможное место эмиссии химически опасного вещества, интенсивность эмиссии, режим эмиссии, вид химического агента);

2) на втором этапе формируется блок данных относительно вероятных метеоситуаций , характерных для области, где находится атакуемый объект;

3) на третьем этапе рассчитывается уровень химического заражения для вероятных метеоситуаций (на этом этапе проводится численное интегрирование уравнений (1) и (3) для конкретной метеоситуации);

4) на четвертом этапе определяются зоны, где концентрация превышает пороговое значение (например, смертельную концентрацию) при конкретной метеоситуации;

5) на пятом этапе осуществляется построении поля риска для рассматриваемого объекта.

Данный алгоритм оценки риска реализован в разработанном коде «CHEM-RISK».

Результаты

Разработанный код был использован для решения задачи методом моделирования. На рис. 2, а представлена расчетная область. В этой области располагаются несколько зданий. Предполагалось, что происходит теракт с эмиссией хлора. Выброс происходит между двумя зданиями. Объект атаки – фронтально расположенная зона возле последнего здания. Длительность выброса – 6 мин. Для рассматриваемого региона вероятные значения скорости ветра составляют 2 м/с (вероятность 54 %) и 5 м/с (вероятность 30 %). Стрелка на рисунке показывает направление ветра. Рассматриваются два сценария. Первый сценарий – отсутствие защиты возле объекта атаки, второй – присутствие защиты типа «трейлер», которая размещается перед объектом атаки.

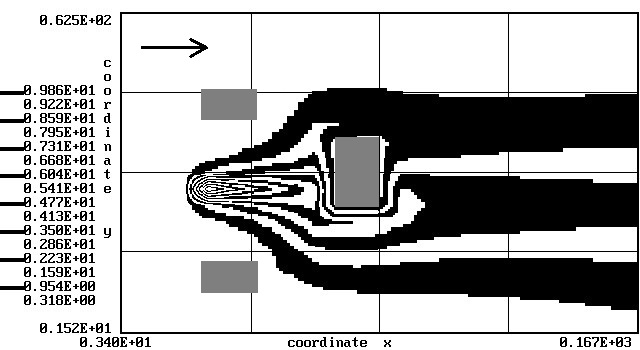

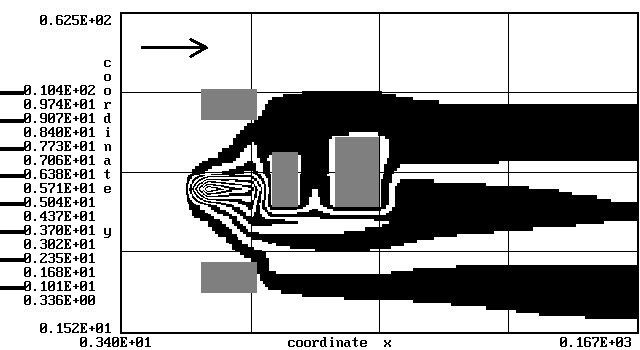

На рис. 2, а, б показаны изолинии концентрации хлора для момента времени 190 с, при скорости ветра 5 м/с, без защиты и при защите. Из данных рисунков видно, что формируется обширная зона химического заражения, которая охватывает объект атаки.

а – а

б – b

Рис. 2. Зона химического заражения при химической атаке террориста возле объекта атаки:
а – без защиты, б – при защите

Fig. 2. Zone of chemical contamination during
a chemical attack of a terrorist:
a – no protection near the target object, b – with protection

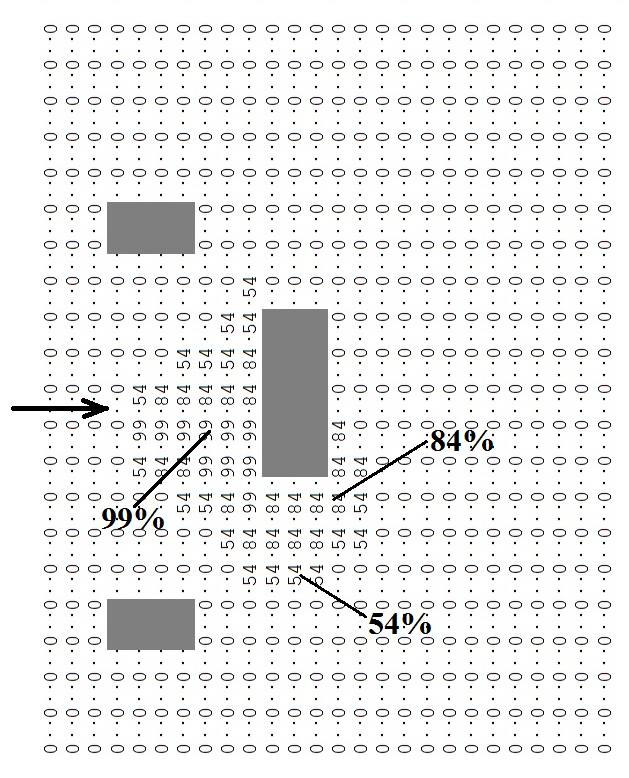

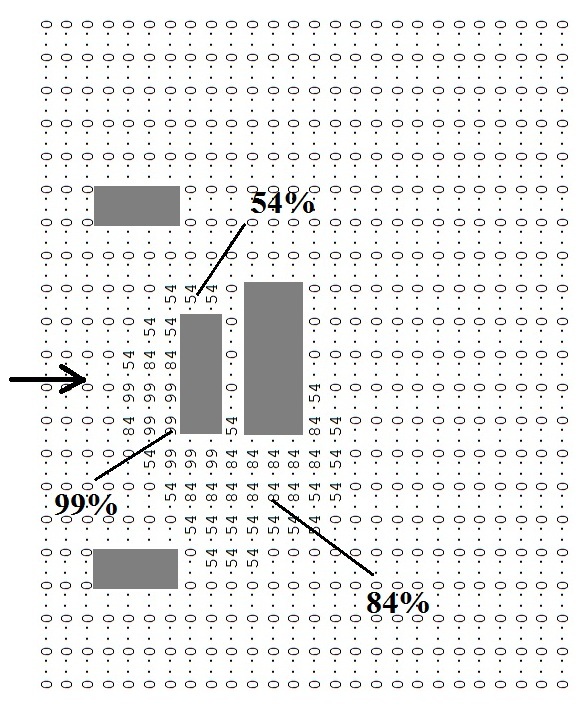

На рис. 3, а, б представлены матрицы потенциального территориального риска в районе химической атаки для момента времени 200 с, при возможных метеоситуациях и рассматриваемых сценариях (с защитой и без защиты перед объектом атаки). Вероятность поражения людей возле здания показана в процентах на каждом рисунке. Принимается, что поражение наступает, если концентрация хлора в расчетной точке превышает 3 мг/м³.

а – а

б – b

Рис. 3. Матрица территориального риска при химической атаке террориста возле объекта атаки:
а – без защиты, б – при защите

Fig. 3. Matrix of territorial risk
in the chemical attack of a terrorist:
a – no protection near the target object, b – with protection

Как видно из представленных рисунков, значительному риску (до 99 %) подвергается пространство возле объекта атаки, если отсутствует защита. При наличии защиты – риск поражения людей возле объекта атаки снижается.

Время расчета составляет 5 сек.

Научная новизна и
практическая значимость

Разработана численная модель, позволяющая оценить величину потенциального территориального риска в случае теракта с применением химического агента.

Особенностью построенной модели является использование стандартной исходной информации, быстрота в получении прогнозных данных и удобство для анализа получаемых результатов.

Выводы

В работе представлен метод оценки территориального риска при атаке террориста с применением химически опасного вещества и рассеиванием химического агента в условиях застройки. В основу метода положен численный расчет загрязнения воздушной среды в условиях застройки с последующей оценкой размеров зон поражения. Дальнейшее совершенствование выбранного научного направления следует проводить в области создания 3D-модели для расчета территориального риска в случае химической атаки террориста.
