УДК 621.01

Введення

У теперішній час одним із основних методів аналізу роботи різноманітних конструкцій є метод скінчених елементів (МСЕ). У класичному вигляді він був викладений в роботах О. Зенкевича (див. наприклад [7]).

Сучасне трактування цього методу налічує його чотири види, які відрізняються за способом отримання основних рівнянь – прямий метод, варіаційний метод, метод нев’язок і метод енергетичного балансу, а також три форми залежно від вибору вузлових невідомих – метод переміщень, метод сил і змішаний метод [13, 16]. Також останнім часом виникають різноманітні варіації гібридної форми МСЕ [14, 15, 18].

Широке використання МСЕ для інженерних розрахунків обумовлено, в основному, можливістю створення на його основі програмних продуктів, які надають змогу змоделювати дуже широке коло задач, починаючи з механіки твердого тіла, механіки рідин та газів, і закінчуючи електромагнетизмом і ядерною фізикою. Найбільш потужними та відомими подібними сучасними комплексами є ANSYS (www.ansys.com) [8, 19] та SolidWorks (solidworks.com) [1, 17]. Проте їх висока вартість та значна громіздкість у використанні нерідко стають дуже суттєвими перепонами для інженера. До того ж ці комплекси мають виражену машинобудівну специфіку.

У свою чергу, різноманітні задачі механіки, починаючи зі статичних, температурних та закінчуючи динамічними й ударно-інерційними задачами, нерідко потребують розробки спеціалізованих пакетів програм, що орієнтовані суто на певний різновид або конструкцій, або середовища. Найбільш популярною подібною розробкою є NASTRAN [6]. Проте його офіційна версія також має досить значну вартість за мірками інженерії.

Провідні вітчизняні програмні продукти на основі МСЕ в галузі механіки хоча і мають на порядок нижчу вартість, проте є будівельно-орієнтованими комплексами – SCAD (scadsoft.com) [12], Lira (lira.com.ua) [4], Селена (selenasys.com).

Мета

У випадку аналізу роботи машинобудівних конструкцій безпосереднє використання подібних будівельно-орієнтованих програмних розробок є неможливим, оскільки ідеологія та методика рішення різноманітних задач в будівництві та машинобудуванні розрізняються, виникає необхідність у певному коригуванні закладених у програмні комплекси підходів та їх адаптації до машинобудівної галузі.

Викладення авторського досвіду використання ПК SCAD for Windows для аналізу роботи різноманітних машинобудівних конструкцій, їх вузлів і агрегатів є безпосередньою метою даної публікації.

Методика

На протязі значного терміну часу автор займався аналізом роботи будівельних, переважно тонкостінних, сталевих конструкцій за допомогою МСЕ на базі ПК SCAD for Windows [9]. Паралельно з цим було розглянуто значну кількість машинобудівних конструкцій, у тому числі одиниць рухомого складу залізниці, співпрацюючи з ГНДЛ динаміки і міцності рухомого складу університету. Такі конструкції також утворені зі сталевих несучих елементів, що мають тонкостінні профілі. Тому їх робота дуже схожа з роботою тонкостінних ємнісних конструкцій, але з певною специфікою.

Відразу хотілося б відзначити, що багато практичних задач, із якими довелося зіштовхнутися, не мали ані теоретичного опису в спеціалізованій літературі, ані практичних вказівок щодо їх розв’язку. Тому більшість із таких задач переростали в науково-пошукову проблему, яку необхідно було всебічно дослідити та проаналізувати перед тим, як надавати конструкторські рекомендації.

Нижче представлені найбільш цікаві практичні задачі, з якими довелося мати справу автору. Відповідно до кожної з них наведені основні проблеми, особливості та практичні прийоми, напрацьовані під час роботи.

Результати

1. Статична задача. Дана задача є найбільш поширеною для будівельних конструкцій, проте в машинобудівній галузі вона зустрічається досить рідко, адже всі машини або рухаються самі, або мають рухомі частини. Все це створює різноманітні динамічні навантаження. Їх точне та коректне врахування являє собою доволі складну проблему, адже більшість із таких навантажень має важкопрогнозований випадковий характер. Тому в практиці досить поширеним є зведення динамічної задачі до квазістатичної з допомогою різноманітних динамічних коефіцієнтів.

Особливо популярним є такий підхід по відношенню до залізничних рухомих одиниць – електровозів, тягових агрегатів, вагонів тощо. Він офіційно закріплений у нормативних документах [10, 11], якими користуються в Україні певні замовники робіт.

1.1. Найбільш цікавим та трудомістким прикладом такої задачі була задача аналізу односекційного електровозу ДС3. Скінченно-елемента модель електровоза представлена на рис. 1, а. Вона являє собою пластинчасто-стержневу систему з близько 40 000 вузлами.

Результати розрахунків від прикладених навантажень для різних режимів порівнювалися з результатами експериментальних досліджень. По всіх контрольних точках погрішність не перевищувала 30–35 %, що свідчить про досить високу вірогідність як самої побудованої моделі, так і в цілому ПК SCAD, хоча й використовувалися досить старі версії цього комплексу.

Це дало можливість визначити певні резерви конструкції машини та запропонувати варіанти зменшення її конструктивної маси на 1,5 тони, чого і вимагав замовник.

Основною складністю під час створення моделі виявилася неможливість використання вбудованої у ПК SCAD опції щодо визначення розрахункових сполучень зусиль (РСЗ), адже розробники заклали прийняту в будівництві класифікацію навантажень та відповідну систему коефіцієнтів. Тому для пластинчастих елементів результати порівнювалися за напруженням, а для стержневих елементів – необхідно було вручну складати та аналізувати РСЗ.

Також другою суттєвою трудністю виявися аналіз результатів у концентраторах напружень. Ця проблема взагалі, як було з’ясовано пізніше, є одним зі «слабких місць» МСЕ та її розгляду автор приділяв окрему увагу [2, 3].

Побудована модель електровозу ДС3 також дозволила проаналізувати іншу практичну ситуацію. При ремонтних роботах у депо корпус машини підіймають на домкратах. При цьому завдяки нерівномірності підйому виникають певні перекоси, що веде, наприклад, до заклинювання дверей машиніста. Для отримання результатів аналізу ситуації було розглянуто близько 20 різних варіантів розташування підйомних домкратів та обрано найбільш раціональний, який передбачав мінімальні деформації кузова машини.

1.2. Оскільки ПК SCAD не передбачає можливості субмоделювання, то для детального аналізу окремих конструктивних елементів та вузлів машини ДС3 необхідно було створювати окремі скінченно-елементі моделі. Однією з перших була модель буферного бруса, розрізаного навпіл для економії машинних ресурсів (рис. 1, б). Вона являла собою пластинчасту систему з близько 3 500 вузлами.

Основною складністю при такому «вирізанні» окремих частин машини є необхідність коректної передачі внутрішніх зусиль на такий фрагмент, а також вибір граничних умов, які б максимально відтворювали характер роботи елемента в конструкції.

Якщо по відношенню до першого моменту можна надати чітку апробовану рекомендацію – включати до моделі фрагмента ще два додаткові перерізи елемента, то по відношенню до характеру закріплень – їх відтворення в кожному конкретному випадку досить індивідуальне, хоча перевагу краще надавати закріпленню в площині «вирізу» тільки трьох лінійних переміщень.

1.3. Іншим розглянутим конструктивним елементом електровоза ДС3 був ізолятор кріплення струмоведучих елементів на даху машини. Поставлена задача передбачала аналіз зони прикріплення самого ізолятора до конструкції. Для її рішення було побудовано спеціальну скінченно-елементну модель, що включала моделювання зварних швів, утримуючих елементи опори.

При цьому найбільш проблемним та суперечливим питанням була необхідність аналізу витримування таких елементів кріплень на екстремальне навантаження величиною 3g, рекомендоване нормами [10]. Однак, чітке визначення того, що в несучих елементах вважати кріпленням, в нормах відсутнє.

Самі зварні шви були змодельовані спеціальними ізопараметричними 20-вузловими просторовими скінченими елементами, включеними до бібліотеки елементів ПК SCAD (рис. 1, в). Такий елемент з усіх наявних показав найкращий рівень збіжності результатів, порівняно з аналітичними розрахунками. Тому саме він може бути рекомендований для моделювання зварних швів у конструкціях.

1.4. Іншою машиною, з якою авторові довелося мати справу, був електровоз ДЕ1. Побудована пластинчаста модель несучої рами візка наведена на рис. 2, а. Вона складалась із близько 15 000 скінчених елементів та 15 000 вузлів. На рис. 2, б представлена модель боковини візка, що складається з близько 5 000 скінчених елементів і 5 000 вузлів. Також окремо розглядалась рама під електрообладнання, розташована в корпусі електровоза ДЕ1. Її модель являла собою пластинчасту систему з близько 40 000 вузлами – рис. 2, в.

а – а

б – b

в – c

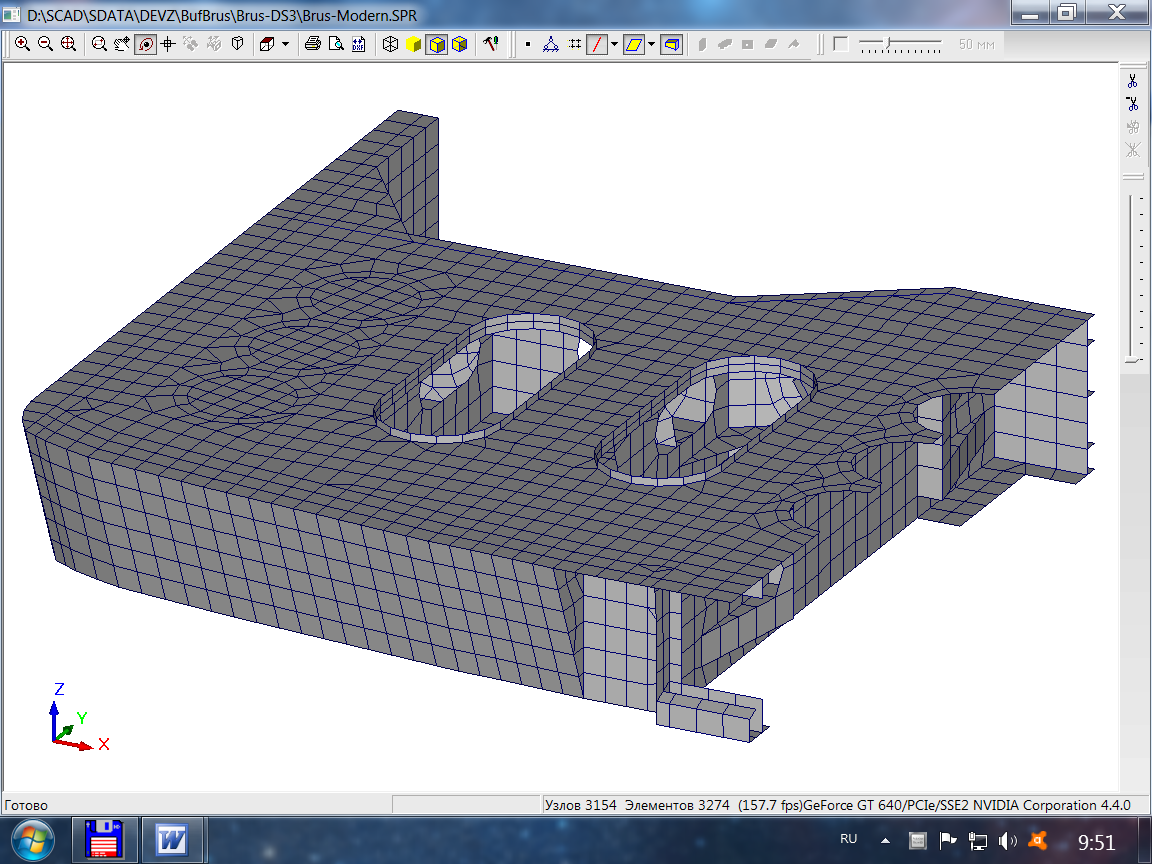

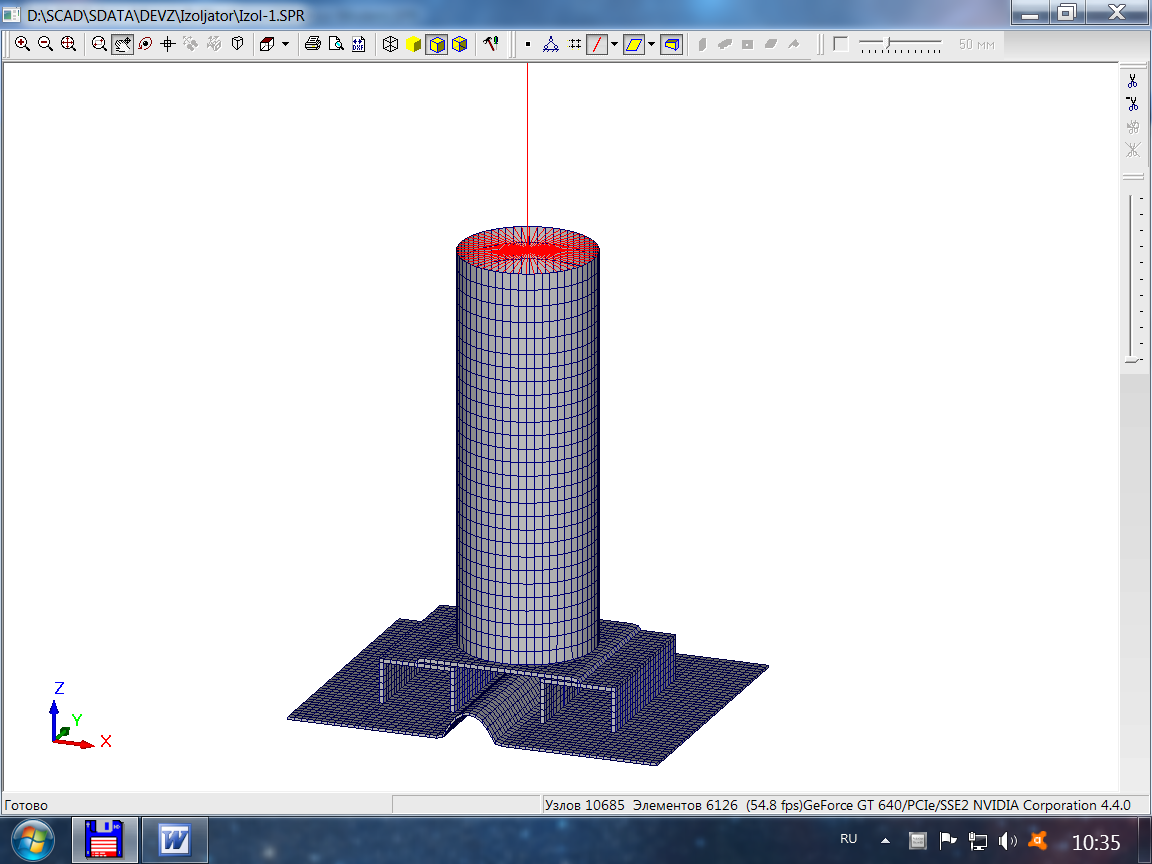

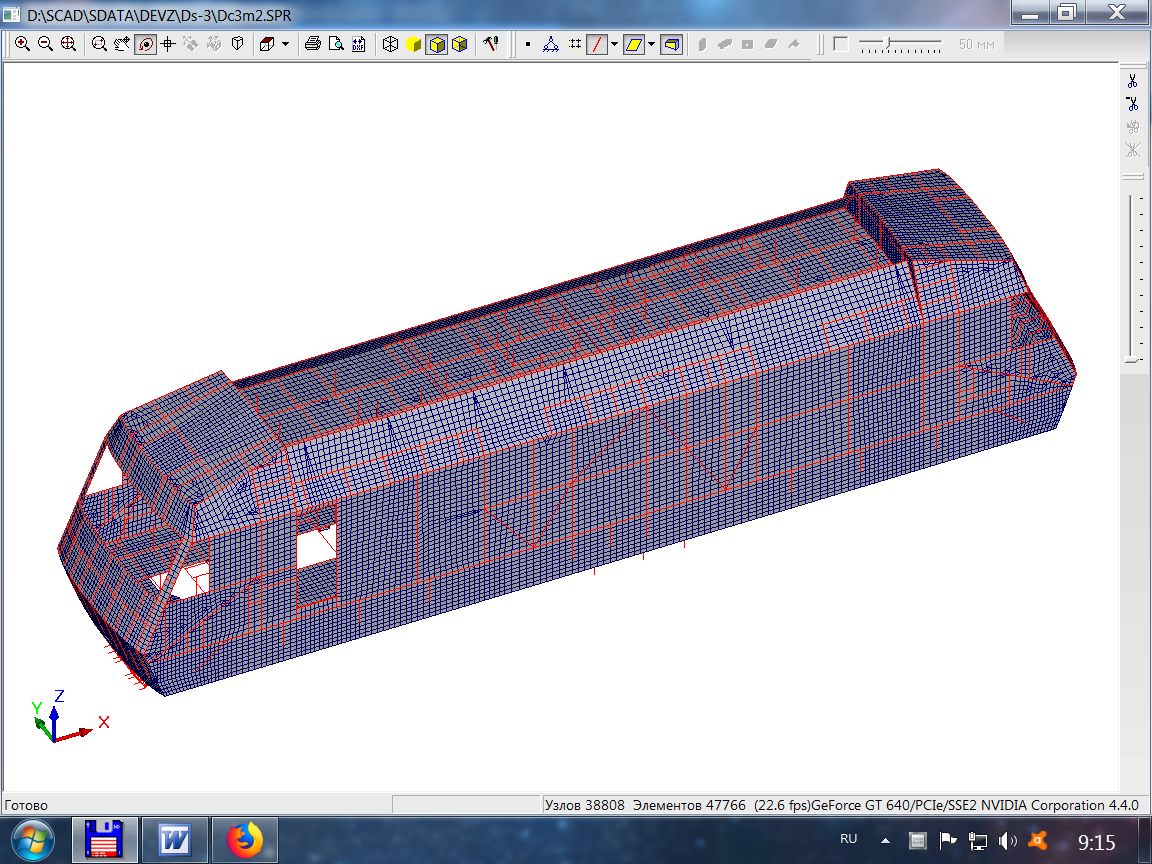

Рис. 1. Скінченно-елементні моделі електровоза ДС3 та його конструктивних елементів:
а – електровоз ДС3; б – буферний брус; в – ізолятор кріплення струмоведучих елементів

Fig. 1. Finite element models of the electric locomotive DS3 and its structural elements:
а – electric locomotive DS3; b – buffer beam; c – insulation for fastening of current-carrying elements

У цьому конструктивному елементі стержньові балки та стійки були змодельовані як пластини. За результатами порівняльного аналізу з аналогічною стержневою моделлю в самих стержнях різниці в показниках напружено-деформованого стану не перевищували 10 %. Проте перехід на використання пластинчастих скінчених елементів дозволив, по-перше, змоделювати погнутості та отвори в елементах рами, а по-друге, виявити низку небезпечних концентраторів у вузлах стиковки окремих стержнів. Звісно, що стержнева модель не дозволяє відобразити цих особливостей, тому подібні конструкції необхідно моделювати пластинчастими елементами.

а – а

б – b

в – c

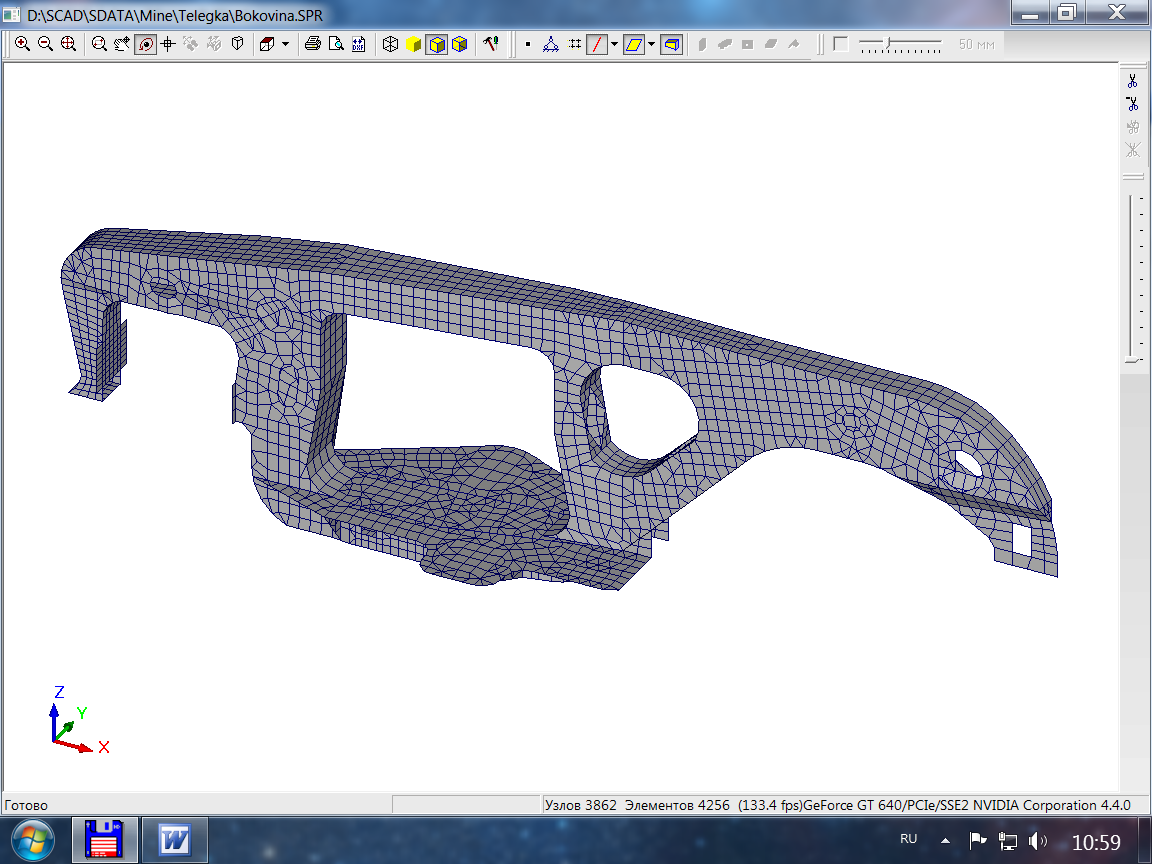

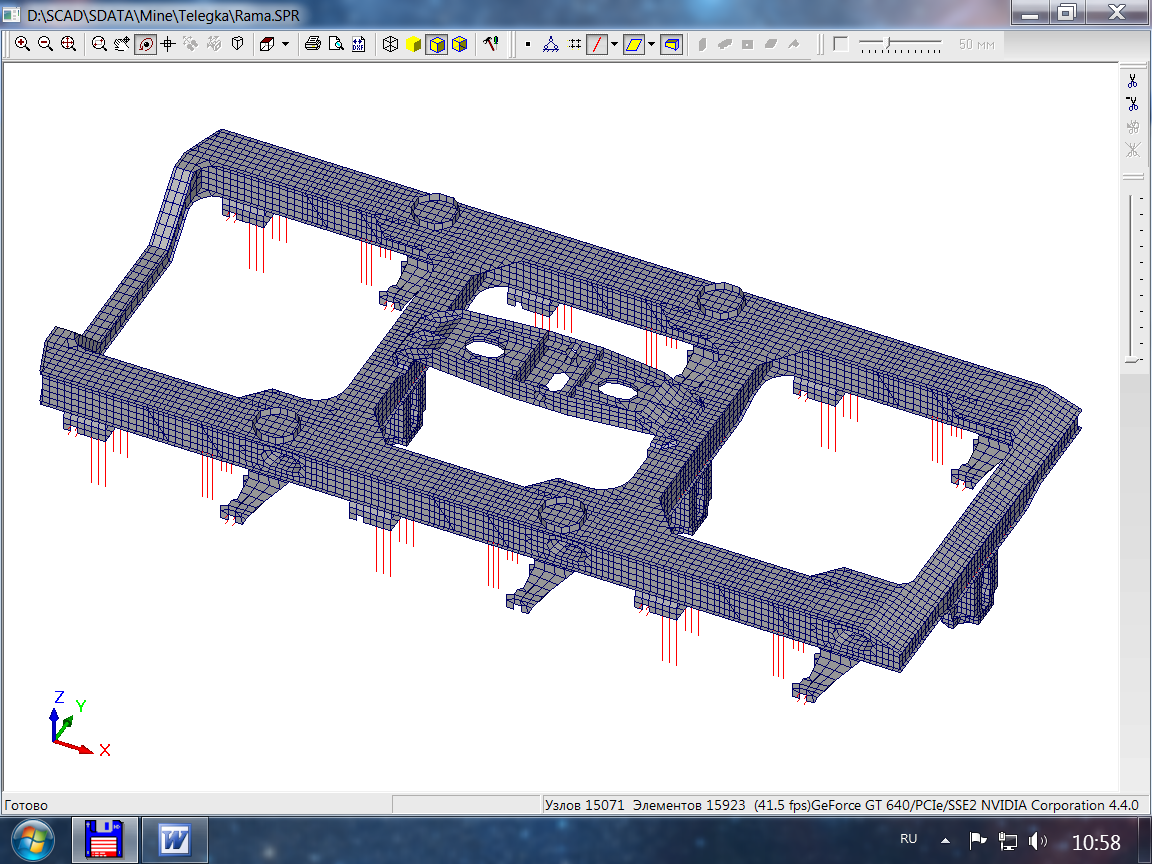

Рис. 2. Скінченно-елементні моделі електровоза ДЕ1 та його конструктивних елементів:
а – рама візка; б – боковина візка; в – рама під електрообладнання

Fig. 2. Finite element models of the electric locomotive DE1 and its structural elements:
a – bogie frame; b – bogie side frame; c – frame for electrical equipment

1.5. Для підвищення точності та достовірності розрахункових моделей досить часто використовують просторові (об’ємні, 3D) скінченні елементи. Це само по собі збільшує точність моделі та надає можливість якнайкраще передати геометрію реальних об’єктів.

Прикладом такої моделі може служити модель букси електровоза ДС3 – рис. 3, а. Вона має в своєму складі близько 140 000 просторових елементів 8-вузлового ізопараметричного типу. В результаті розмірність задачі складала близько 400 000 ступенів вільності. Використання в цьому випадку 20-вузлового просторового скінченного елементу, безумовно, підвищує точність обчислень, проте в 3–4 рази збільшує розміри задачі, що для складних конструкцій є досить проблематичним.

Основною складністю при застосуванні ПК SCAD є практично повна відсутність інструментальної бази для роботи з просторовими скінченними елементами. Найгіршим є те, що всю скінченно-елементну сітку необхідно моделювати вручну (!) за відсутності засобів її автоматизованої генерації. Цей надзвичайно суттєвий недолік практично унеможливлює використання ПК SCAD для просторових задач значного обсягу. Наприклад, на побудову та налагодження моделі букси було витрачено майже місяць кропіткої праці.

Зауважимо, що у випадку задач невеликого обсягу – розробки кронштейну 6-осного думпкара (рис. 3, б) – застосування ПК SCAD є цілком прийнятним.

1.6. Таке становище речей примусило шукати інші шляхи моделювання, зокрема, поєднання просторових скінчених елементів із плоскими. Прикладом може служити модель (половина) буферного бруса електровоза ДЕ1, яка включає близько 70 000 елементів і 65 000 вузлів – рис. 4.

Передня стінка та система внутрішніх ребер жорсткості моделювались пластинчастими скінченними елементами, усі інші частини брусу – просторовими елементами. Таке рішення було обумовлено ще й необхідністю задавати навантаження на поверхню. Ця опція в ПК SCAD передбачена тільки для плоских скінченних елементів.

Основною складністю такого «подвійного» моделювання є спотворення результатів у місцях контакту скінченних елементів різних типів. Адже у вузлах плоского елементу відшукуються 6 невідомих переміщень, а у вузлах просторового – лише 3. Частина зусиль начебто «зникає» при передачі від елемента одного типу до іншого. Тому таку комбінацію скінченних елементі різних розмірностей слід використовувати дуже обережно, щоб не отримати хибний результат.

а – а

б – b

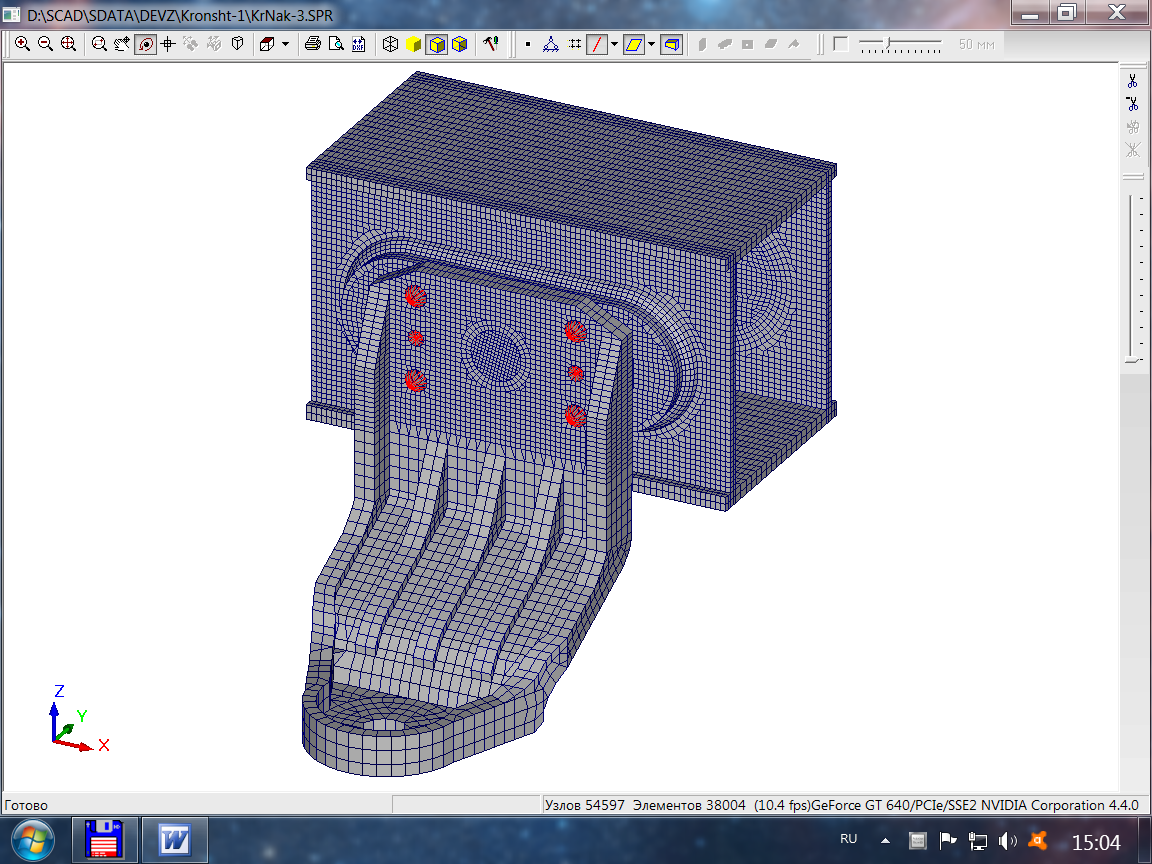

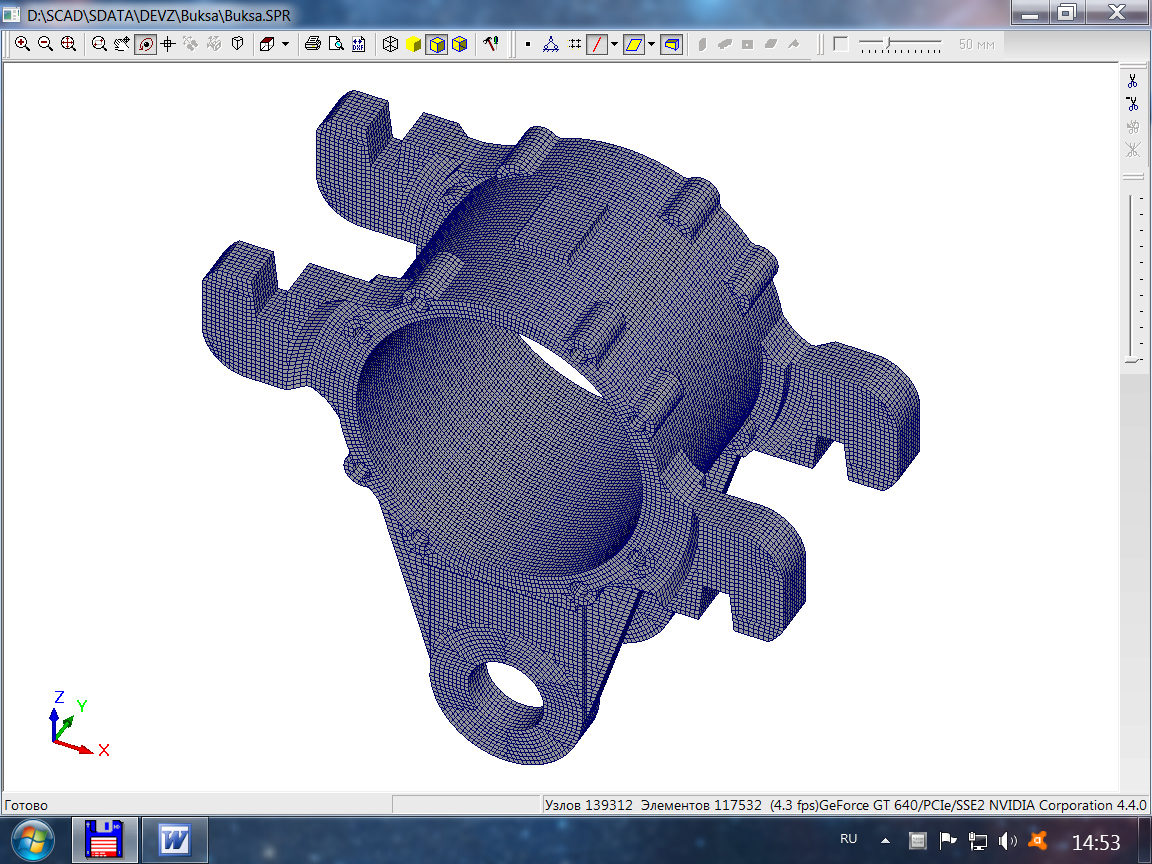

Рис. 3. Скінченно-елементні моделі з просторових скінченних елементів:
а – букса електровоза ДС3;
б – кронштейн 6-осного думпкара

Fig. 3. Finite element models of spatial finite elements:
a – electric locomotive DS3 box;
b – bracket of the 6-axis dumpcar

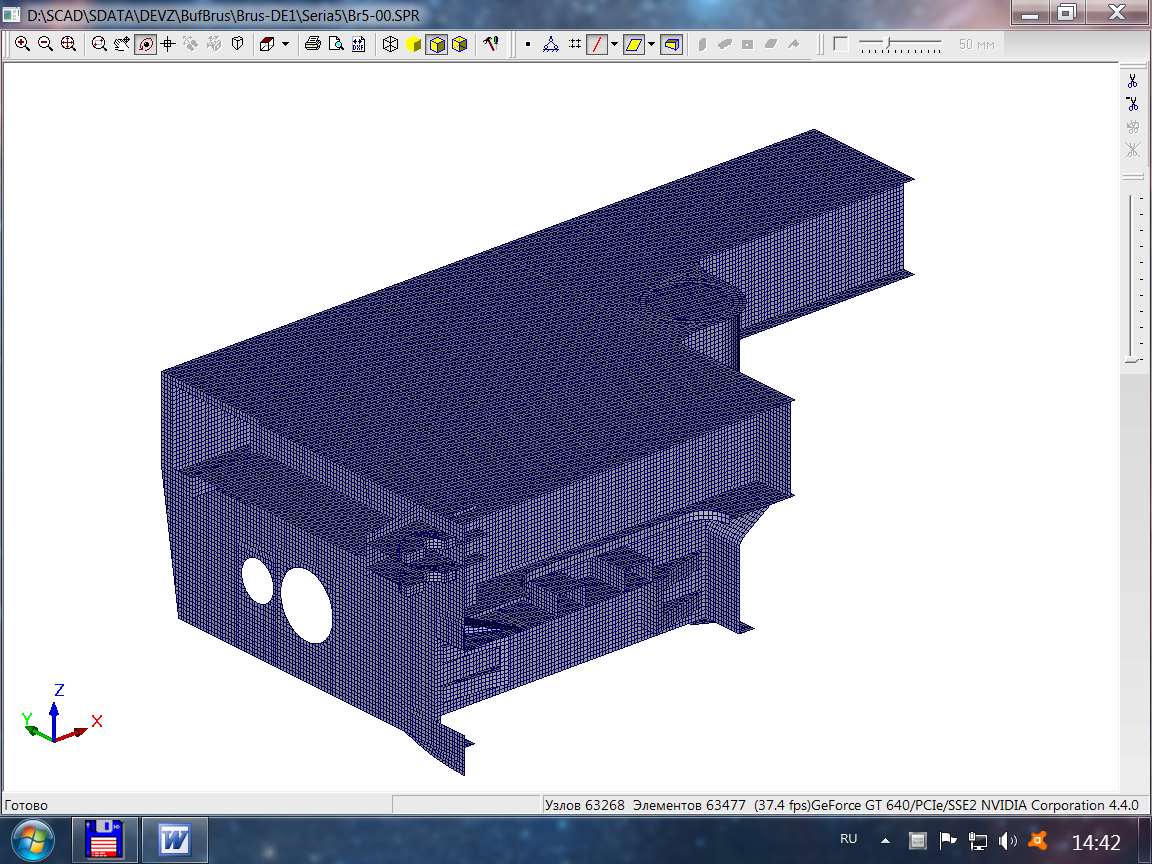

Рис. 4. Скінченно-елементна модель буферного бруса електровоза ДЕ1

Fig. 4. Finite element model of buffer beam in electric locomotive DE1

2. Задача руху в часі. Ще одним проблемним конструктивним елементом електровоза ДС3 був струмоприймач. За характером роботи це є рухомий елемент, який може складатися/розкладатися під час експлуатації машини, а також дещо змінювати своє просторове положення в залежності від натягу дротів.

Для аналізу такої ситуації у ПК SCAD відсутні будь-які засоби, які дозволяли б моделювати задачі руху в часі, оскільки в будівельних конструкціях робота елементів передбачається як статична, без зміни їх геометричного положення. Тому була розроблена спеціальна методика, яка передбачала побудову ряду скінченно-елементних моделей із різною геометрією. Так, струмоприймач моделювався для повністю складеного положення (кут 10 ), повністю розкритого положення (кут 50 ) і низки проміжних положень (кути 12, 15, 25, 35 і 45 ) – рис. 5, а–г.

Модель являла собою стержневу систему з 75-и скінчених елементів. Найбільші зусилля за результатами обчислень спостерігались при куті підйому 14,5 , для чого будувалась апроксимаційна крива.

Використання стержневих елементів у даній задачі обумовлено формою поперечного перерізу самих елементів – кругла труба. У випадку моделювання такого перерізу пластинчастими елементами необхідна досить дрібна розбивка на скінченні елементи по довжині кола. Як свідчать дані тестових моделей, спеціально побудованих та проаналізованих для цього випадку, достатнім слід вважати таку кількість елементів, за якої утворюється кут не більше 5  між окремими скінченими елементами. При цьому не створюється викривлення поля напружень, описане, наприклад, у [19].

На практиці, виходячи з необхідності мати форму скінченого елементу, що наближена до квадратної, це приводить до значної кількості скінчених елементів по довжині конструктивного елементу. За підрахунками автора в ситуації, що розглядається, модель струмоприймача мала б містити близько 500 000 вузлів, що становить порядку 3 млн. ступенів вільності. Навіть для сучасних комп’ютерів можливість формування та аналізу подібної моделі має бути спеціально обґрунтована.

У зв’язку з останнім необхідно також відзначити, що питання створення дрібної скінченно-елементної сітки та, відповідно, моделей значної розмірності, залишається все ще достатньо актуальним, адже як відмічено, наприклад, в роботі [5], все ж таки зберігається небезпека втрати точності рішення під час математичних операцій із наближеними числами.

а – а

б – b

в – c

г – d

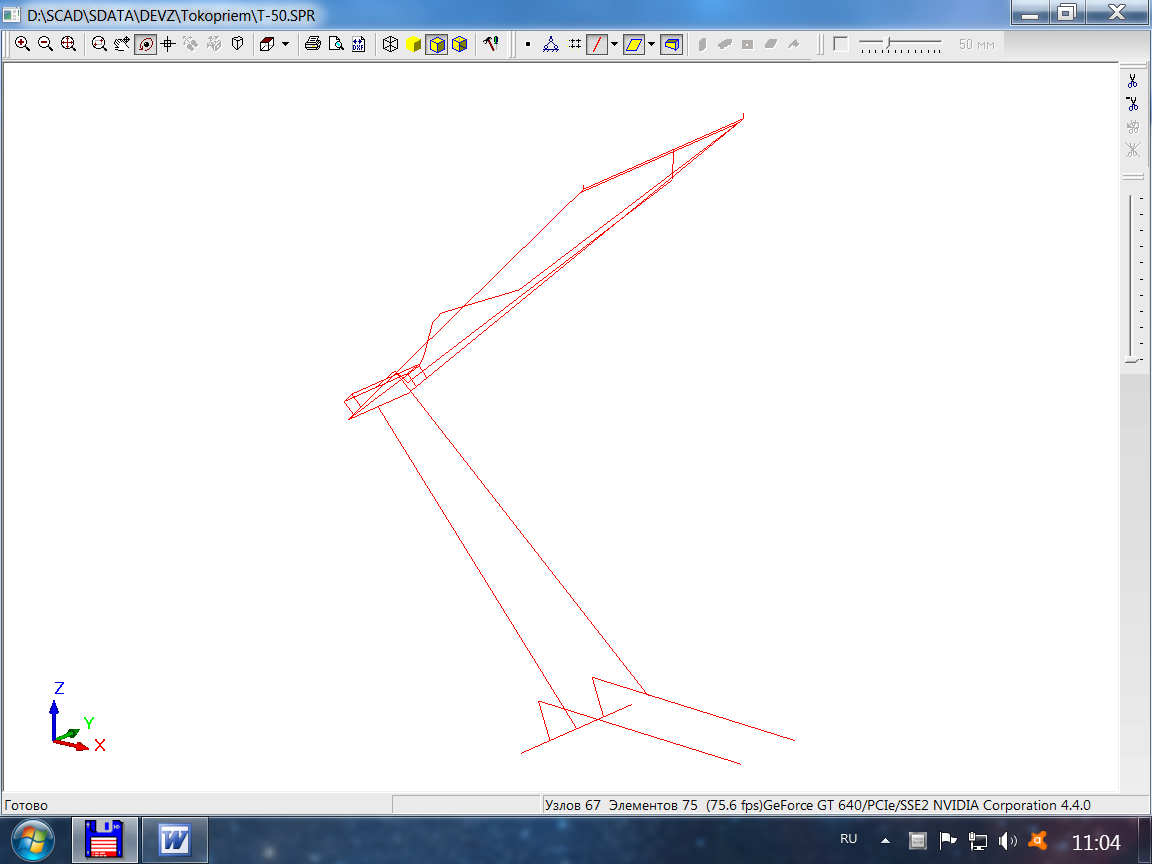

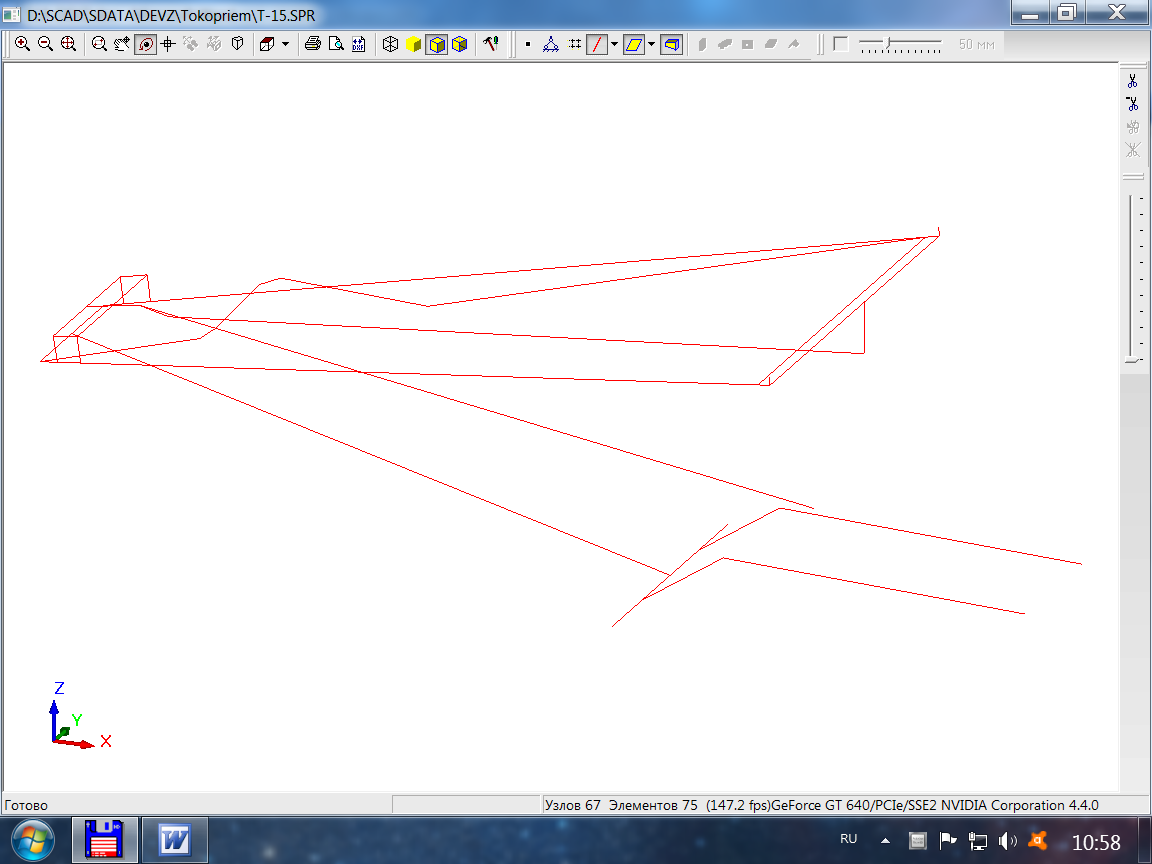

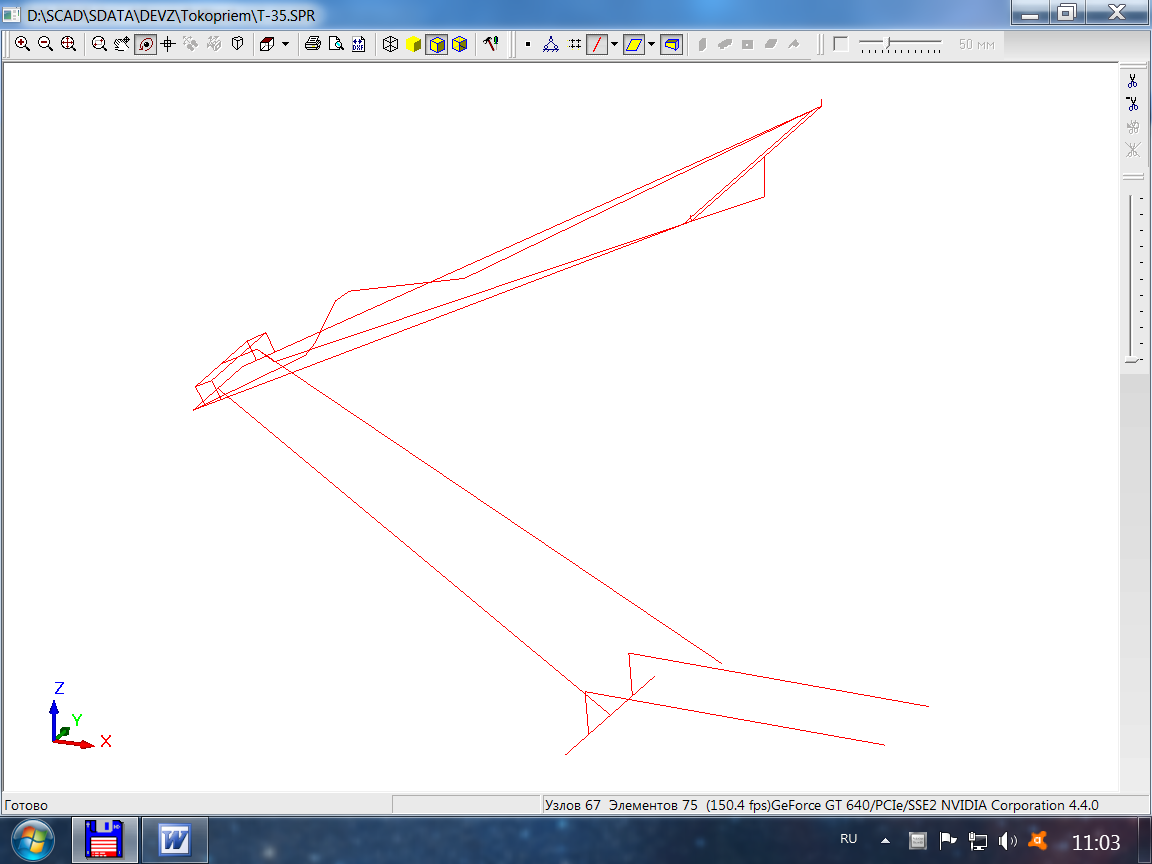

Рис. 5. Скінченно-елементні моделі струмоприймача електровоза ДС3 в положеннях:
а – 10; б – 15; в – 35; г – 50

Fig. 5. Finite-element models of the current collector in the electric locomotive DS3 in the positions:
a – 10; b – 15; c – 35; d – 50

3. Контактна задача. Така задача є найпоширенішою для машинобудівних конструкцій. Проте для цього випадку ПК SCAD передбачає лише досить простий інструментарій для розгляду найпростішого випадку контакту двох площин. Однак, як показали результати тестового моделювання, навіть у цьому випадку геометрично-нелінійна задача примушує виконувати значну кількість ітерацій, що само по собі підвищує час пошуку рішення. До того ж дуже часто на одному з кроків рішення задачу просто «вибиває» через внутрішню помилку, обумовлену, як правило, високою нев’язкою між ітераційними кроками.

Одним із можливих виходів є використання стержневих елементів у зоні контакту. Так було змодельовано взаємодію ступиці колеса електровоза ДС3 з несучим валом – рис. 6.

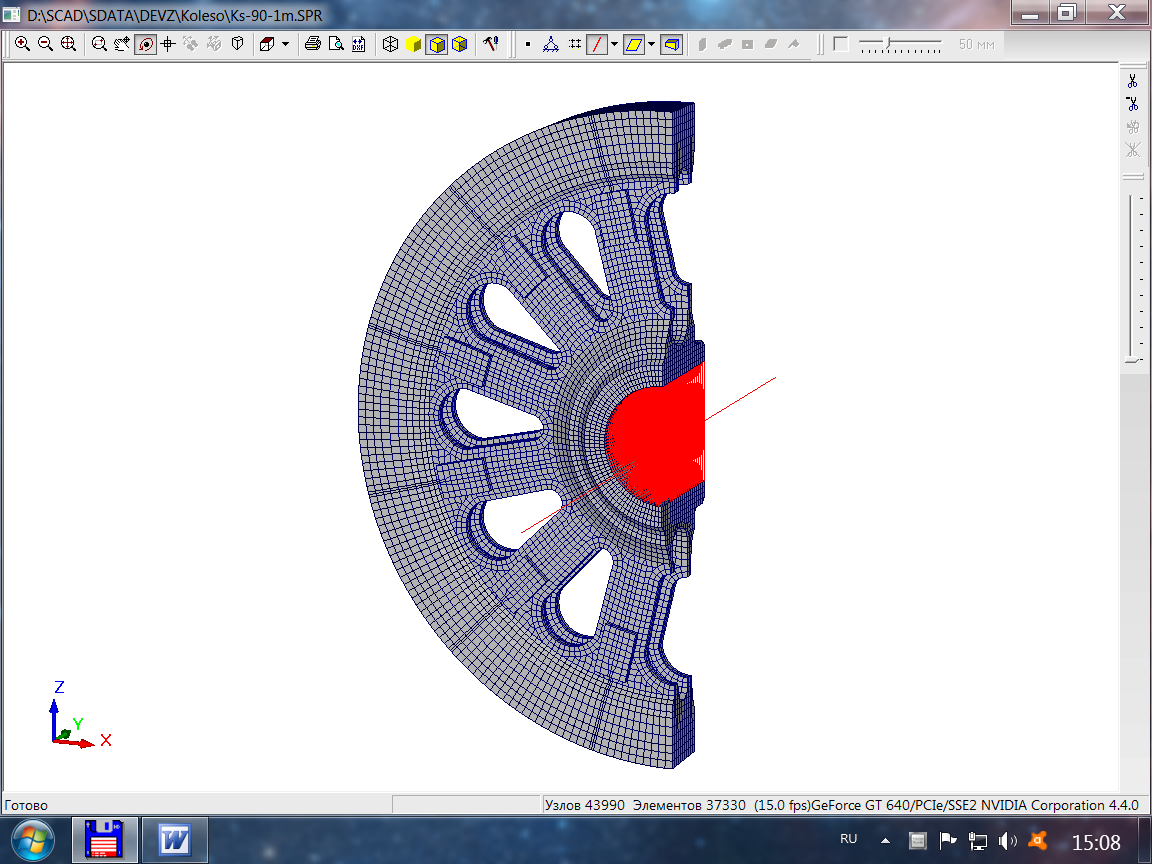

Рис. 6. Скінченно-елементна модель колеса
електровоза ДС3

Fig. 6. Finite element model of the wheel in the
electric locomotive DS3

Застосування стержнів передбачає виконання потрібних ітерацій «вручну». Сутність такої методики полягає в тому, що на першому кроці вирішується звичайна лінійна задача з усіма змодельованими стержнями. По результатах першого кроку ті стержні, в яких наявні зусилля розтягу, видаляються з моделі. Знов вирішується звичайна лінійна задача, і знов розтягнуті стержні видаляються з моделі. Так продовжується до тих пір, доки після чергового розрахункового кроку не залишаться тільки розтягнуті стержні. Звісно, що тип скінченного стержневого елементу має бути таким, що забезпечує роботу тільки на стиск-розтяг.

Аналогічним шляхом вирішувалися різноманітні «контактні» задачі за допомогою ПК SCAD, проте достовірність отримуваних результатів у жодному випадку точно встановити не вдалося – через відсутність даних для порівняння.

4. Задача розвитку тріщини. Такі задачі, в яких потрібно відслідкувати процес руйнування матеріалу конструкції, вважаються одними з найскладніших. Проте вирішити їх засобами ПК SCAD безпосередньо неможливо, через відсутність необхідного інструментарію. Тому в цьому випадку може бути застосована методика «ручних» ітерацій, аналогічна до випадку контактної задачі.

Її сутність полягає в тому, що в місцях екстремальних напруг, які перевищують межі міцності матеріалу, після звичайного лінійного розрахунку вирізається певна ділянка конструкції, яка моделює утворення тріщини. Далі виконується повторний розрахунок, після чого оцінюється рівень напруг у зоні, що розглядається, – якщо він перевищує межу міцності матеріалу, то розмір «тріщини» збільшується. Таким чином виконується ряд розрахунків, доки напруження не перевищуватимуть встановлену межу. При цьому розвиток «тріщини» може як призупинитися, так і продовжитися.

Така методика була апробована на моделі пресу для штампування залізничних коліс – рис. 7. Тріщина досягла величини близько 1 м і зупинилася.

Рис. 7. Скінченно-елементна модель пресу для штампування залізничних коліс

Fig. 7. Finite-element model of press for railway wheels stamping

5. Фізична нелінійність. Окремим різновидом задач, що притаманні сфері машинобудування, є задачі транспортування різноманітних вантажів. Для цього можуть бути спеціально сконструйовані та виконані додаткові конструкції з демпфуючими елементами, які утримували б вантаж у проектному положенні.

Так, однією з подібних задач буда задача транспортування залізницею 6-осного думпкара. При цьому візки транспортувались окремо, а сам корпус насаджувався на спеціально сконструйовані балки з опорними конусами у верхній частині (рис. 8). На поверхню цього конусу укладався шар спеціального полімеру, який виконував функцію демпфера.

Моделювання такого прошарку передбачає можливість завдання нелінійної діаграми роботи матеріалу та рішення відповідної фізично-нелінійної задачі. Проте в ПК SCAD така можливість повністю відсутня, і для полімерного прошарку в моделі прийшлося задавати усереднені лінійні фізичні характеристики. Наскільки це викривило результат – встановити не вдалося.

6. Посадка з натягом. Ще однією розповсюдженою задачею галузі машинобудування є з’єднання елементів із натягом. Наприклад, таким чином встановлюються в отвори шплінти, передбачені в спеціальному пристрої для виготовлення заклепок холодним способом (рис. 9).

Даний клас задач фактично поєднує в собі два окремі різновиди задач – контактну і задачу попереднього напруження (до речі, відому в будівництві). Кожна з цих задач сама по собі є геометрично-нелінійною, а їх поєднання є геометричною нелінійністю «в квадраті». Звісно ж, їх рішення являє собою доволі складну й неоднозначну проблему, навіть для спеціалізованих програмних продуктів типу ANSYS або SolidWorks.

В ПК SCAD, на жаль, подібні машинобудівні задачі вирішити та, навіть, змоделювати в теперішній час виявляється практично неможливим. Тому в практиці доводиться розглядати конструктивний елемент із отворами замість моделювання, наприклад, шплінтів, вважаючи таке рішення «йдучим в запас».

Наукова новизна та практична
значимість

Оскільки в наявній фаховій літературі по проектуванню засобів транспорту практично повністю відсутня інформація стосовно використання будівельно-орієнтованих програмних продуктів на базі МСЕ, то узагальнений автором досвід дещо зменшує цей пробіл.

Також, на думку автора, фахівці, що працюють у сфері використання скінченно-елементного моделювання, безумовно, мають знайти для себе в даній публікації нові практичні прийоми чи підходи до вирішення різноманітних задач у машинобудівній галузі.

a – a

б – b

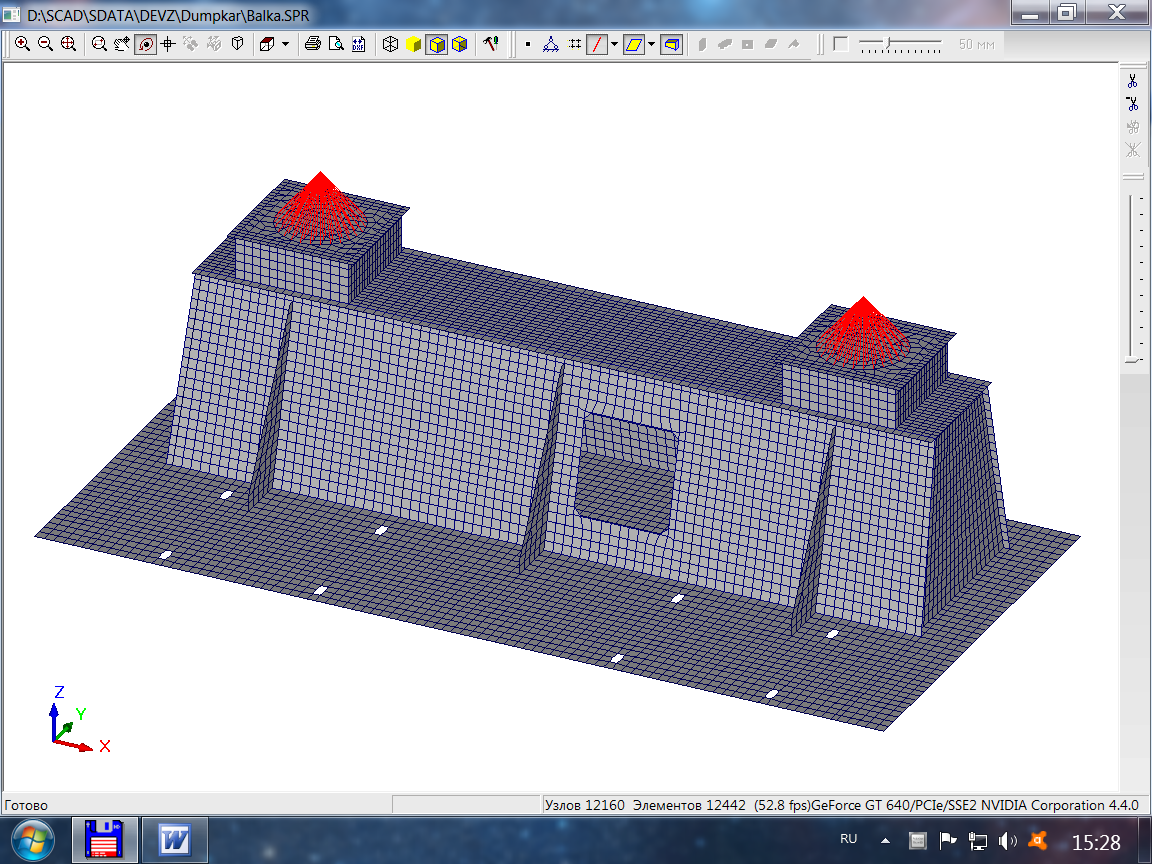

Рис. 8. Скінченно-елементна модель а – опорної балки та б – опорного конуса
для транспортування 6-осного думпкара

Fig. 8. Finite element model a – the supporting beam and b – the supporting cone
for transportation of 6-axle dumpcar

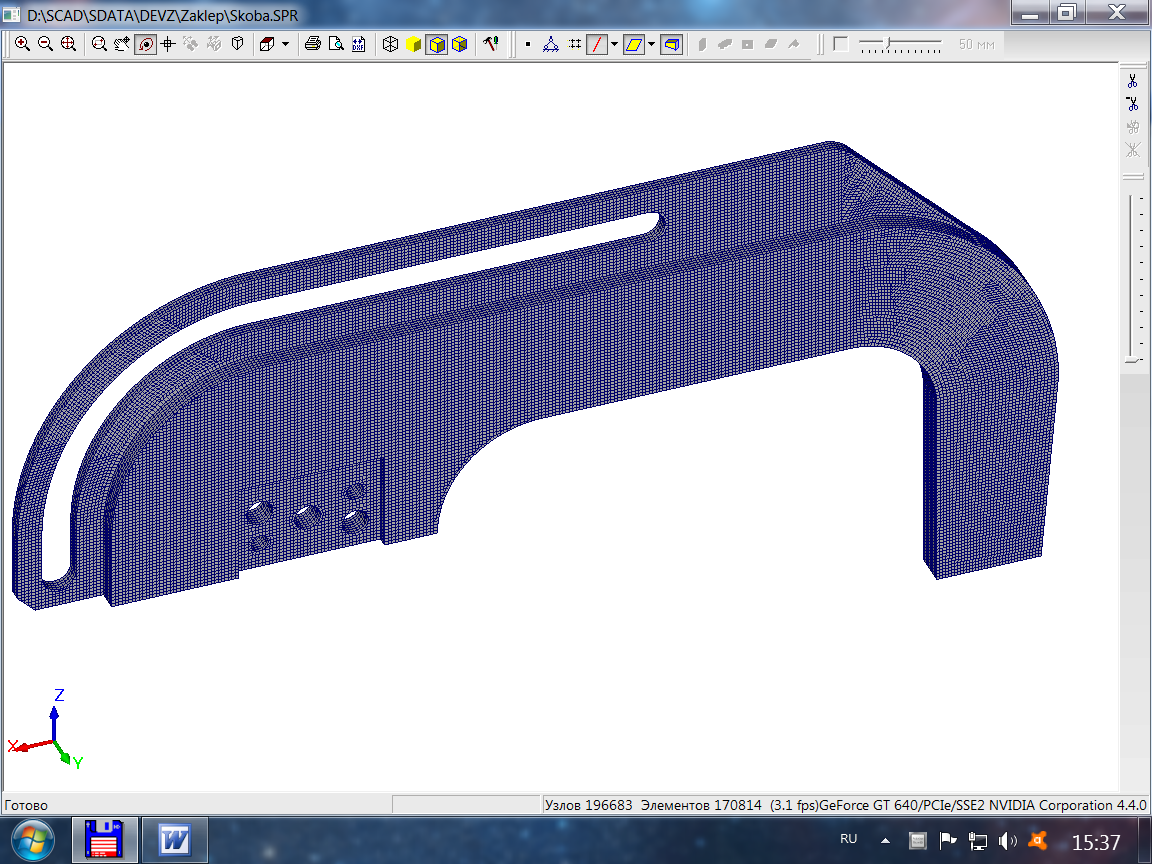

Рис. 9. Скінченно-елементна модель пристрою для виготовлення заклепок холодним способом

Fig. 9. Finite-element model of the device for cold rivets making

Висновки

Підсумовуючи все вищевикладене в даній публікації, слід узагальнити накопичений досвід використання будівельно-орієнтованого ПК SCAD для машинобудівної галузі:

1. У цілому ПК SCAD дозволяє вирішувати досить значне коло машинобудівних задач, схожих на задачі оцінки несучої здатності в будівництві. При цьому слід окремо зважати на проблему збіжності результатів у концентраторах.

2. Основними особливостями використання ПК SCAD при цьому є:

– розрахункові сполучення навантажень мають визначатись вручну, а комбінації навантажень – задаватися при спеціальному завантаженні;

– можливість «субмоделювання» має реалізовуватися побудовою окремої моделі для досліджуваної частини конструкції. При цьому необхідно залишати «на запас» приблизно подвійний розмір перерізу;

– для моделювання задач невеликої розмірності, у тому числі й для зварних швів, найбільш високу точність забезпечує просторовий ізопараметричний 20-вузловий скінчений елемент;

– для моделювання задач конструкцій значної розмірності необхідно використовувати звичайний 8-вузловий просторовий ізопараметричний скінчений елемент. Причому поєднання в одній моделі такого елементу разом із пластинчастим призводить до втрати точності рішення.

3. Моделювання задачі руху конструктивного елемента в часі може бути реалізовано за допомогою побудови серії моделей із різним просторовим положенням рухомих елементів та подальшим відшукуванням найгіршого положення.

4. Для моделювання контактної задачі слід використовувати описану в публікації методику «ручних» ітерацій. Аналогічна за змістом методика може бути використана й для прогнозування розвитку тріщин.

5. Від моделювання фізично-нелінійних задач та задач попереднього натягу в ПК SCAD краще відмовитись та використовувати для цього більш потужні закордонні програмні продукти.
