ISSN 2307–3489 (Print), ІSSN 2307–6666 (Online)
Наука
та прогрес транспорту. Вісник
Дніпропетровського
національного університету залізничного
транспорту, 2018, № 1 (73)
ЕКСПЛУАТАЦІЯ ТА РЕМОНТ ЗАСОБІВ ТРАНСПОРТУ
С. А. КОСТРИЦЯ1*, Ю. Г. СОБОЛЕВСЬКА2*, А. Я. КУЗИШИН3*, А. В. БАТІГ4*
1*Каф.
«Теоретична та будівельна механіка»,
Дніпропетровський національний 2*Каф.
«Фундаментальні дисципліни»,
Дніпропетровський національний
МАТЕМАТИЧНА
МОДЕЛЬ ВАГОНА
Мета.
У науковій роботі на основі механічної
моделі вагона дизель-поїзда ДПКр-2
виробництва Крюківського вагонобудівного
заводу потрібно побудувати математичну
модель для вивчення динамічних явищ,
які виникають при русі рухомого складу
по рейковій колії як на прямих, так і на
кривих ділянках. Методика.
Для
побудови математичної моделі складається
система з 38 диференціальних рівнянь
руху дизель-поїзда. При використанні в
центральному ресорному підвішуванні
пневматичної ресори її еквівалентна
механічна модель представляється у
вигляді вузла Кельвіна-Фойгта, який
включає у себе паралельно розташований
пружний елемент та елемент в’язкого
тертя. Податливість рейкової колії
враховується пружним та дисипативним
елементами. При моделюванні приймалось,
що колісна пара та взаємодіюча з нею
маса колії рухаються безвідривно. В
якості збурювання при дослідженні
вимушених вертикальних та горизонтальних
коливань прийняті геометричні нерівності
лівої та правої рейок. Результати.
На основі прийнятої механічної моделі
вагона дизель-поїзда було побудовано
математичну модель, яка складається з
38 диференціальних рівнянь руху. Наукова
новизна. Вперше
для вагона дизель-поїзда ДПКр-2 була
розроблена його просторова математична
модель із урахуванням особливостей
взаємодії окремих елементів конструкції
та можливості просадки рейкової колії.
При побудові математичної моделі було
запропоновано враховувати податливість
рейкової колії пружним та дисипативним
елементами. Практична
значимість.
Математична модель вагона дизель-поїзда
буде використовуватися для вивчення
динамічних явищ та визначення динамічних
навантажень елементів конструкції у
процесі експлуатації. Вивчення цих явищ
необхідно для оптимального вибору схеми
та параметрів обладнання рухомого
складу, зокрема віброзахисних пристроїв
(ресорного підвішування, горизонтальних,
поздовжніх та поперечних зв’язків
колісних пар із рамою візка, візка з
кузовом), а також для зменшення динамічних
сил, діючих на елементи конструкції
рухомого складу та рейкову колію.
Ключові
слова: математична
модель; дизель-поїзд; система диференціальних
рівнянь; пневматична ресора; ресорне
підвішування
Вступ
Внаслідок
взаємодії ходових частин із верхньою
будовою колії у процесі експлуатації
рухомого складу виникають взаємні
переміщення елементів конструкції
дизель-поїзда, а також динамічні сили
та моменти, величини яких необхідно
знати для забезпечення комфортних умов
перевезення пасажирів та їх безпеки
[1, 6].
Зусилля,
що виникають, у значній мірі залежать
від конструкції рухомого складу, стану
його ходових частин та верхньої будови
колії [8–11].
Основне
завдання дослідження динамічних
процесів у системі «рухомий склад–колія»
полягає у визначенні оптимальних
значень параметрів цієї системи, при
яких значно знижуються амплітуди
коливань і динамічні сили. Під параметрами
розуміють габаритні розміри, маси,
жорсткості в’язей. Для визначення
оптимальних параметрів необхідно
дослідити коливальні процеси рухомого
складу і його окремих частин, встановити
критерії для оцінки плавності ходу,
стійкості проти сходження з рейок,
вібрації елементів [12]. З точки зору
динаміки механічна частина рухомого
складу повинна відповідати таким
вимогам:
забезпечувати
стійкість руху екіпажу;
– забезпечувати
виконання умов міцності елементів
екіпажу;
– відповідати
вимогам до якості механічної частини.
В роботі [5] була
запропонована просторова механічна
модель (розрахункова схема) дизель-поїзда,
яка враховує основні властивості
досліджуваного об’єкта.
Мета
На основі
механічної моделі вагона (у
вигляді вузла Кельвіна-Фойгта)
дизель-поїзда ДПКр-2 виробництва
Крюківського вагонобудівного заводу
побудувати його математичну модель
для вивчення динамічних явищ, які
виникають при русі рухомого складу по
рейковій колії як на прямих, так і на
кривих ділянках.
Методика
Об’єктом дослідження
є вагон пасажирського дизель-поїзда
ДПКр-2 виробництва Крюківського
вагонобудівного заводу. Методом
математичного моделювання на основі
прийнятої розрахункової схеми необхідно
побудувати модель руху поїзда. Механічна
модель вагона дизель-поїзда надається
на рис. 1–3.

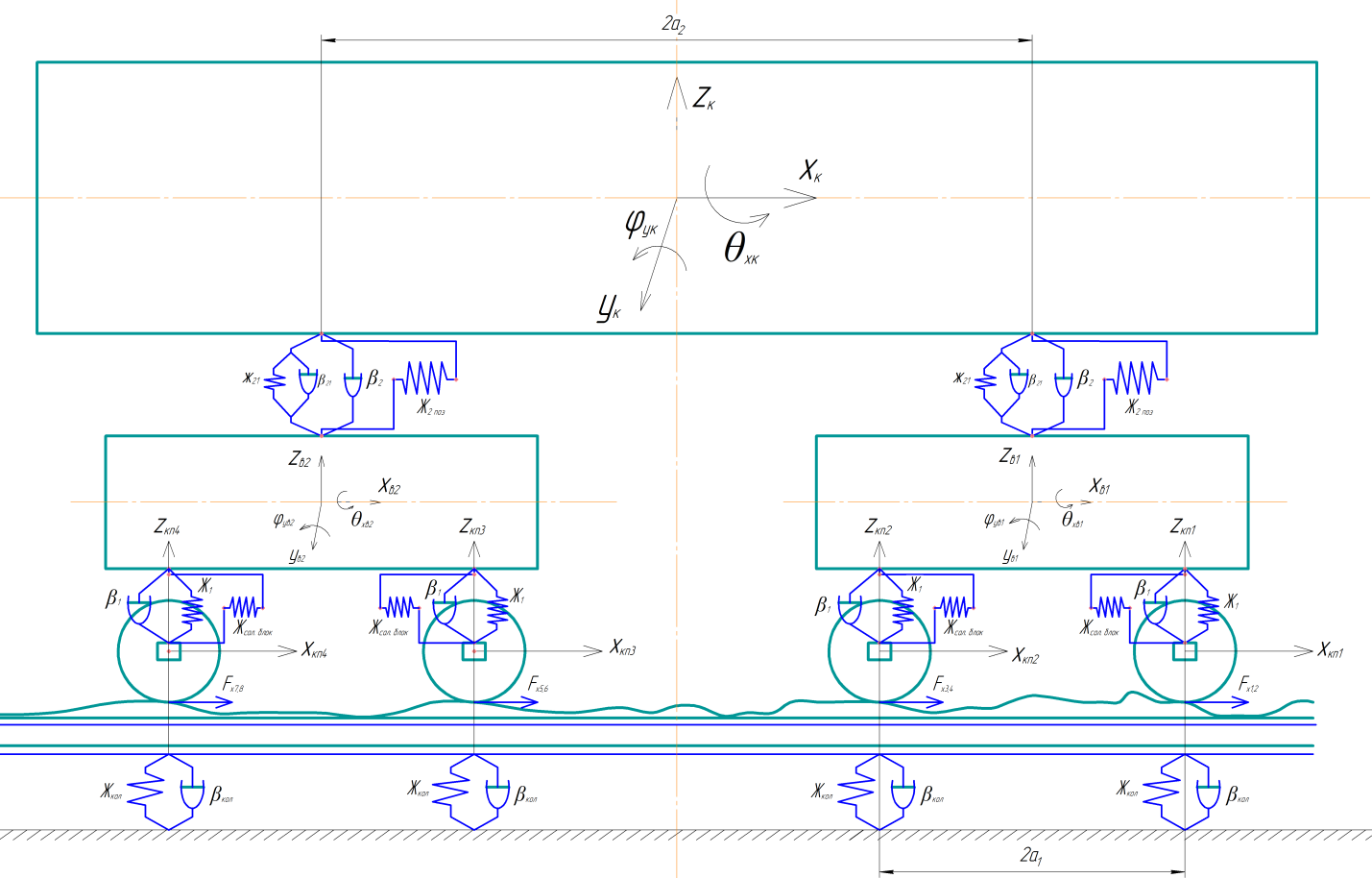

Рис.
1. Механічна модель вагона дизель-поїзда
ДПКр-2 в площині ZX
Fig. 1. Mechanical
model of the diesel train DTKr-2 car in the plane
ZX

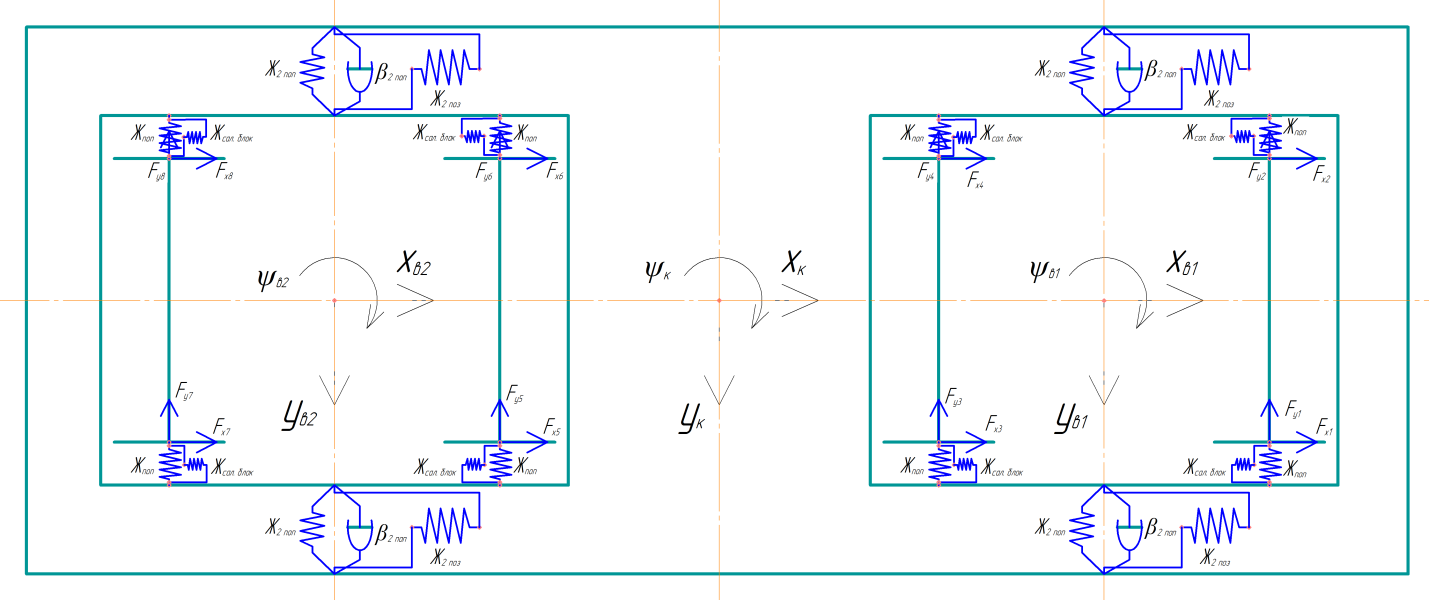

Рис.
2. Механічна модель вагона дизель-поїзда
ДПКр-2 в площині YX
Fig.
2. Mechanical
model of the diesel train DTKr-2 car in the plane
YX

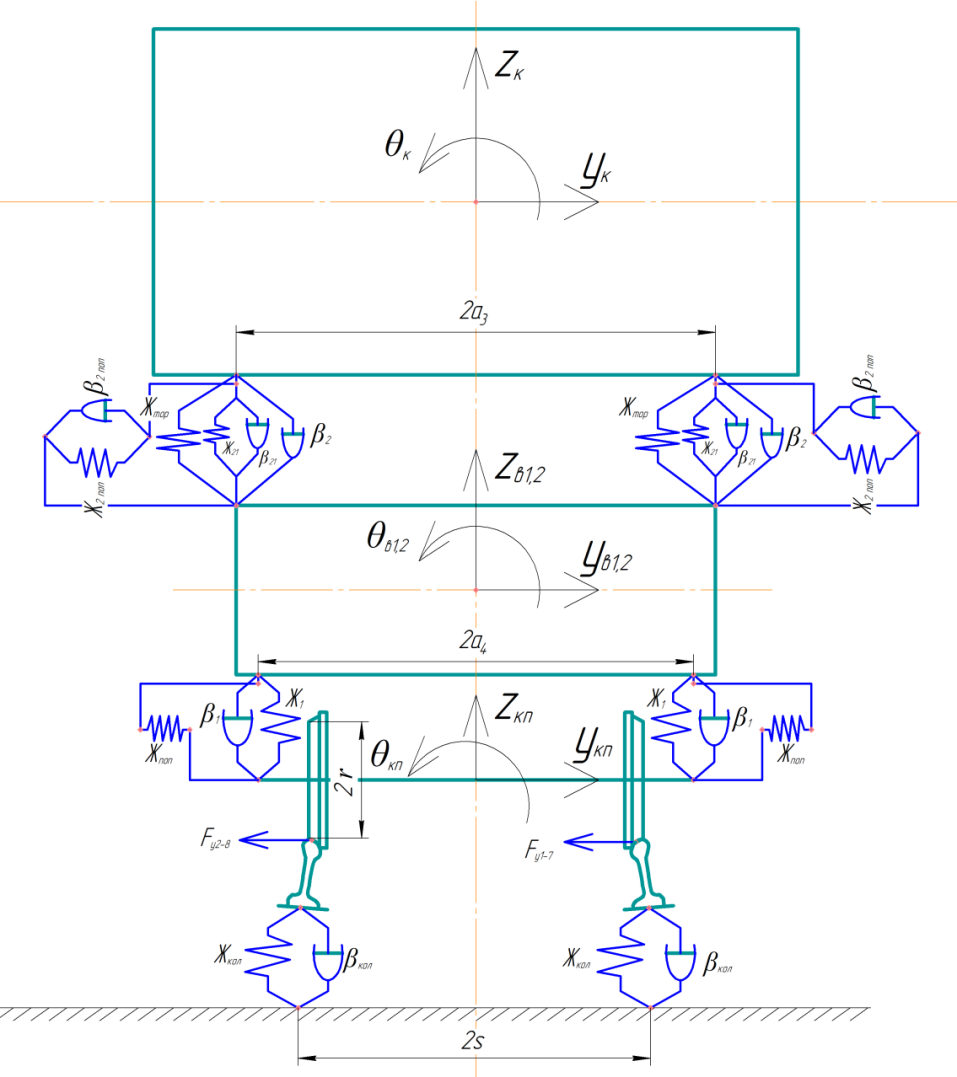

Рис.
3. Механічна модель вагона дизель-поїзда
ДПКр-2 в площині ZY
Fig.
3. Mechanical
model of the diesel train DTKr-2 car in the plane
ZY
Приймаємо наступні
припущення:
– кузов,
рами візків і колісні пари розглядаються
як абсолютно тверді тіла, тому що їх
жорсткості значно перевищують жорсткості
пружних елементів, що їх з’єднують;
– центри
мас цих твердих тіл співпадають із їх
геометричними центрами;
розглядаються
коливання підстрибування, бокового
виносу, посмикування, галопування,
бокового хитання, виляння;
величини
жорсткостей і коефіцієнтів згасання
рахуються однаковими для відповідних
елементів ресорного підвішування
різних візків і колісних пар;
пружні
і дисипативні сили вважаються діючими
по осі відповідного пружного і
дисипативного елемента;
пружина
і паралельний їй гідравлічний гасник
коливань вважаються закріпленими в
одній точці [4, 7];
не
враховується жорсткість контакту
«колесо–рейка»;
колісна
пара та взаємодіюча з нею маса колії
рухаються безвідривно;
як причини
збурювання прийняті геометричні
нерівності лівої і правої рейки.
Із
наведених трьох проекцій механічної
схеми видно, що коливання прийнятої
для дослідження моделі вагона
дизель-поїзда і рейкової колії можуть
бути описані наступними узагальненими
координатами: підстрибування
,
посмикування
,
бокового виносом
,
галопування
,
виляння
,
бокового хитанням
кузова; підстрибування
,
посмикування
,
бокового виносу
,
галопування
,
виляння
,
бокового хитання
рам візків (
номер рами візка); підстрибування
,
посмикування
,
бокового виносу
,
виляння
,
бокового хитання
колісних пар (
– номер колісної пари).
Як зазначено у
припущенні, центри рухомих систем
координат розташовуються в центрах
мас відповідних елементів розрахункової
схеми. Враховуючи також припущення, що
колісна пара і приведена до неї маса
колії рухаються безвідривно, отримуємо
38 ступенів вільності.
Слід
зазначити, що в реальних конструкціях
пневматична ресора встановлюється на
візок екіпажа, а зверху на неї опирається
кузов. Тому в складених рівняннях буде
враховано, що оболонку пневматичної
ресори деформують коливання кузова
і візка
.
Запишемо активні
пружні сили, діючі на кузов, візки та
колісні пари, які виникають у вертикальному,
поперечному та поздовжньому напрямках:
– пружна вертикальна
сила, яка виникає при деформації -ї
пневматичної ресори
під час коливань кузова;
– пружна вертикальна
сила, яка виникає при деформації оболонки
-ї
пневматичної ресори під час коливань
-го
візка;
– пружна горизонтальна
поперечна сила, яка виникає при деформації
оболонки n-ї пневматичної ресори
під час коливань кузова;
– пружна горизонтальна
поперечна сила, яка виникає при деформації
оболонки n-ї пневматичної ресори
під час коливань
-го
візка;
– пружна горизонтальна
поздовжня сила, яка виникає при деформації
оболонки n-ї пневматичної ресори
під час коливань кузова;
– пружна горизонтальна
поздовжня сила, яка виникає при деформації
оболонки n-ї пневматичної ресори
під час коливань
-го
візка;
– пружна вертикальна
сила, яка виникає при деформації -ї
буксової пружини
під час коливань
-го
візка;
– пружна вертикальна
сила, яка виникає при деформації
-ї
буксової пружини під час коливань
-ї
колісної пари
;
– пружна горизонтальна
поздовжня сила, яка виникає при деформації
-го
сален-блока
під час коливань
-го
візка;
– пружна горизонтальна
поздовжня сила, яка виникає при деформації
-го
сален-блока під час коливань
– пружна горизонтальна
поперечна сила, яка виникає при деформації
-ї
буксової пружини
від дії коливань
-го
візка;
– пружна горизонтальна
поперечна сила, яка виникає при деформації
-ї
буксової пружини під час коливань -ї
колісної пари;
– поздовжні та
поперечні сили кріплення в контакті
«колесо–рейка» [2, 3, 14–16].
Для опису коливань
під час побудови механічної моделі
вагона дизель-поїзда, у центральній
ступені ресорного підвішування якого
використовуються пневматичні ресори
з паралельно до них встановленими
гідравлічними гасниками коливань,
отримано математичну модель, яка
складається з 38 диференціальних рівнянь
другого порядку.
Результати
На основі
розрахункової схеми була побудована
математична модель вагона
дизель-поїзда ДПКр-2.
Дана математична
модель виглядає наступним чином:
Кузов
Підстрибування
Галопування
Бокове хитання
Посмикування
Боковий винос
Виляння

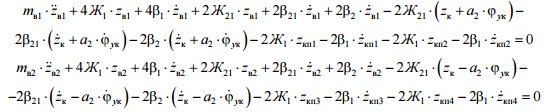

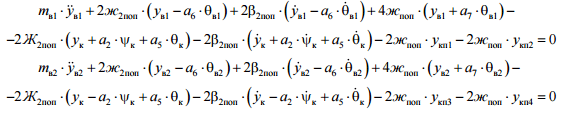

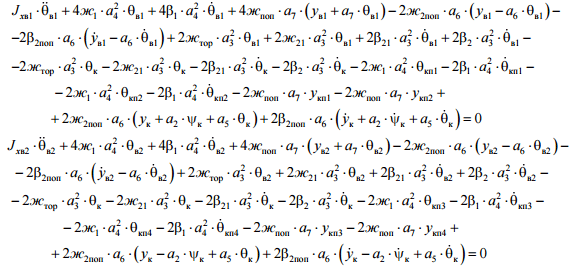

Візки № 1–2
Підстрибування
Посмикування
Галопування
Бокове хитання
Виляння

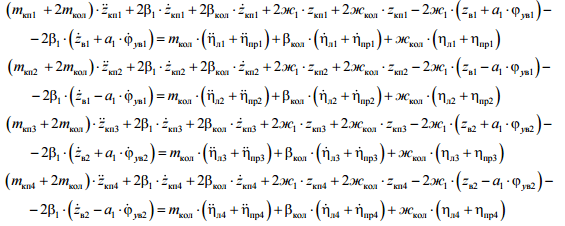

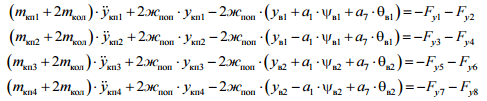

Колісна пара №1–4.
Підстрибування
Посмикування
Боковий винос
Бокове хитання
Наукова новизна
та практична
Вперше для вагона
дизель-поїзда ДПКр-2 була розроблена
його просторова математична модель із
урахуванням особливостей взаємодії
окремих елементів його конструкції та
можливості просадки рейкової колії.
При побудові математичної моделі було
запропоновано враховувати податливість
рейкової колії за допомогою пружних
та дисипативних елементів.
Математична модель
вагона дизель-поїзда буде використовуватися
для вивчення динамічних явищ та
визначення динамічних навантажень
елементів конструкції у процесі
експлуатації. Вивчення цих явищ необхідно
для оптимального вибору схеми і
параметрів обладнання рухомого складу,
зокрема віброзахисних пристроїв
(ресорного підвішування, горизонтальних,
поздовжніх та поперечних в’язей
колісних пар із рамою візка, візка з
кузовом), а також для зменшення динамічних
сил, які діють на елементи конструкції
рухомого складу та рейкову колію.
Висновки
1. На основі прийнятої
розрахункової схеми була побудована
просторова математична модель вагона
дизель-поїзда ДПКр-2 для вивчення
динамічних явищ, які виникають у рухомому
складі та рейковій колії.
2. Розрахунки
математичної моделі будуть проводитися
в комп’ютерному середовищі Maple.
3. Отримані результати
будуть порівнюватися з результатами
експериментальних досліджень.
4. Напрямками
подальших досліджень є використання
отриманої моделі для дослідження
силової взаємодії рухомого складу з
рейковою колією при його русі як на
прямих, так і на кривих ділянках колії.
СПИСОК ВИКОРИСТАНИХ
ДЖЕРЕЛ
С. А. КОСТРИЦА1*,
Ю. Г. СОБОЛЕВСКАЯ2*,
А. Я. КУЗЫШИН3*,
А. В. БАТИГ4* 1*Каф.
«Теоретическая и строительная механика»,
Днепропетровский национальный
МАТЕМАТИЧЕСКАЯ
МОДЕЛЬ ВАГОНА
Цель.
В научной работе на основе механической
модели вагона дизель-поезда ДПКр-2
производства Крюковского вагоностроительного
завода нужно построить его математическую
модель для изучения динамических
явлений, возникающих при движении
подвижного состава по рельсовому пути
как на прямых, так и на кривых участках.
Методика.
Для построения математической модели
составляется система из 38 дифференциальных
уравнений движения дизель-поезда. При
использовании в центральном рессорном
подвешивания пневматической рессоры
ее эквивалентная механическая модель
представляется в виде узла Кельвина-Фойгта,
который включает в себя параллельно
расположенный упругий элемент и элемент
вязкого трения. Податливость рельсового
пути учитывается упругим и диссипативным
элементами. При моделировании принималось,
что колесная пара и взаимодействующая
с ней масса пути движутся безотрывно.
В качестве возмущения при исследовании
вынужденных вертикальных и горизонтальных
колебаний приняты геометрические
неровности левой и правой рельсов.
Результаты.
На основе принятой механической модели
вагона дизель-поезда была построена
математическая модель, которая состоит
из 38 дифференциальных уравнений
движения. Научная
новизна.
Впервые для вагона дизель-поезда ДПКр-2
была разработана его пространственная
математическая модель с учетом
особенностей взаимодействия отдельных
элементов конструкции и возможности
просадки рельсового пути. При построении
математической модели было предложено
учитывать податливость рельсового
пути упругим и диссипативным элементами.
Практическая
значимость.
Математическая модель вагона дизель-поезда
будет использоваться для изучения
динамических явлений и определения
динамических нагрузок элементов
конструкции в процессе эксплуатации.
Изучение этих явлений необходимо для
оптимального выбора схемы и параметров
оборудования подвижного состава, в
частности виброзащитных устройств
(рессорного подвешивания, горизонтальных,
продольных и поперечных связей колесных
пар с рамой тележки, тележки с кузовом),
а также для уменьшения динамических
сил, действующих на элементы конструкции
подвижного состава и рельсовый путь.
Ключевые
слова: математическая
модель; дизель-поезд; система
дифференциальных уравнений; пневматическая
рессора; рессорное подвешивание
S.
A. Kostritsa1*,
Y. H. Sobolevsʹka2*,
A. Y. KUZYSHYN3*,
А.
V. BATIH4* 1*Каф.
«Теоретическая и строительная механика»,
Днепропетровский национальный
MATHEMATICAL
MODEL OF DPKR-2
Purpose.
In
order to study the dynamic phenomena arising when rolling stock
moves along a rail track both in the straight and curved track
sections, the article is aimed to construct a mathematical model of
DPKr-2 diesel train car. It will be constructed on the basis of
mechanical model of this car of Kryukiv Railway Car Building Works.
Methodology.
To
construct a mathematical model a system of 38 differential equations
of the diesel train movement is formed. When it is used a pneumatic
spring in the core stage of spring suspension, its equivalent
mechanical mo-del is presented as Kelvin-Voigt knot. It includes a
parallel elastic element and an element of viscous friction. Rail
track flexibility is taken into account by elastic and dissipative
elements. During simulation it was assumed that the wheel pair and
the track weight interacting with it were moving intact. Geometric
inequalities of the left and right rails were accepted as
disturbances when studying the forced vertical and horizontal
oscillations. Findings.
On
the basis of the adopted mechanical model of the diesel train car we
constructed the mathematical model consisting of 38 differential
equations of motion . Originality.
For
the first time, for the DPKr-2 diesel train car we developed its
spatial mathematical model taking into account the features of the
interaction of individual elements of its construction and the
possibilities of the rail track depression. When constructing the
mathematical model, it was proposed to take into account the
flexibility of the rail track by elastic and dissipative elements.
Originality.
The mathematical model of the diesel train car will be used for
studying
the
dynamic phenomena and determining
the dynamic loads of structural elements during operation. The study
of these phenomena is necessary for optimal choice of the scheme and
parameters of rolling stock equipment, in particular antivibration
devices
(spring suspension,
horizontal, longitudinal and transverse joints of wheel pairs with
the
bogie
frame, bogie
with the
body),
as
well as
for reduction of dynamic forces acting on the
elements
of
rolling stock construction and rail track.
Keywords:
mathematical
model; diesel
train;
system of differential equations; pneumatic spring; spring
suspension
REFERENCES
Ibragimov,
M. A., Kiselev, V. I., Ramlov, V. A., & Skalin, A. V. (2005).
Dinamika
lokomotivov:
Uchebnoe posobie.
Moscow:
RGOTUPS. (in
Russian)
Kutsenko,
S. M. (Ed.) (1975). Dinamika
ustanovivshegosya dvizheniya lokomotivov v krivykh.
Kharkiv: Vysshaya shkola.
(in
Russian)
Doronin,
S. V. (2009). Dvizhenie
mnogosektsionnykh lokomotivov v krivykh malogo radiusa:
Monografiya.
Khabarovsk: DVGUPS
Publisher.
(in
Russian)
Ibraeyv,
B. M. (2009). Parametry
pnevmaticheskogo ressornogo podveshivaniya relsovogo avtobusa dlya
Kazakhstanskoy zheleznoy dorogi.
(Avtoreferat dissertatsii kandidata tekhnicheskikh nauk). Moscow:
Moscow State University of Railway Engineering. (in
Russian)
Kuzyshyn,
A. Y., & Batih, A. V. (2017). Construction of mechanical model
of the diesel-train DPKr-2 car and its features. Science
and Transport Progress,
6(72),
20-29. doi:
10.15802/stp2017/117936. (in
Ukranian)
Maznev,
A. S., & Yevstafev, A. M. (2013). Konstruktsii
i dinamika elektricheskogo podvizhnogo sostava: Monografiya.
Moscow: FGBOU «Uchebno-metodicheskiy tsentr po obrazovaniyu na
zheleznodorozhnom transporte». (in
Russian)
Reidemeister,
O. H., & Kivisheva,
A.
V. (2016).
Dependence of air spring parameters on throttle resistance. Science
and Transport Progress, 2(62),
157-164.
doi:
10.15802/stp2016/67339.
(in
English)
Sokol,
E. N. (2011). Zheleznodorozhno-transportnoe
proisshestvie i ego mekhanizm (Sudebnaya ekspertiza. Elementy
teorii i praktiki):
Monografiya.
Lvіv:
PAІS. (in
Russian)
Sokol,
E. N., Pereymybida, A. A., & Radkevich, D. A. (2006).
«Klassicheskiy»
skhod s relsov podvizhnogo sostava:
Methodical manual.
Kyiv: Feniks.
(in
Russian)
Sokol,
E. N. (2007). Krusheniya
zheleznodorozhnykh poezdov (Sudebnaya ekspertiza. Elementy teorii i
praktiki): Monografiya.
Kyiv:
Feniks. (in
Russian)
Sokol,
E. N. (2004).
Skhody
s relsov i stolknoveniya podvizhnogo sostava (Sudebnaya ekspertiza.
Elementy teorii i praktiki).
Kyiv: Transport Ukrainy.
(in
Russian)
Trofimovich,
V. V. (2004). Dinamika
elektropodvizhnogo sostava: Kurs lektsiy.
Khabarovsk: DVGUPS.
(in Russian)
Björling,
Y. Xi, M., Shi, Y., Mao, J., & Larsson, R. (2017). Application
of an inclined, spinning ball-on-rotating disc apparatus to
simulate railway wheel and rail contact problems. Wear,
374-385,
46-53.
Kalker,
J. J. (1967). On
the rolling contact of two elastic bodies in the presence of dry
friction.
Delft:
University
of Technology. (in English)
Guiral,
A., Alonso, A., Baeza, L., & Giménez, J.
G.
(2013). Non-steady state modeling of wheel-rail contact problem.
Vehicle
System Dynamics, 51(1),
91-108. doi: 10.1080/00423114.2012.713499.
(in
English)
Alonso,
A., Guiral, A., Baeza, L., & Iwnicki, S. (2014).
Wheel-railcontact: experimental study of the creep forces-creepage
relationships. Vehicle
System Dynamics, 52(1),
469-487.
Стаття рекомендована
до публікації д.т.н., доц.
М. О. Кузіним (Україна)
Надійшла до
редколегії: 12.10.2017
Прийнята до друку:
9.01.2018
doi:
10.15802/stp2018/123079 ©
С. А. Костриця, Ю. Г. Соболевська, А. Я.
Кузишин, А. В. Батіг,
2018
університет залізничного транспорту
імені академіка В. Лазаряна,
вул. Лазаряна,
2, Дніпро, Україна, 49010, тел. +38 (056) 373 15
11,
ел. пошта kossa571@gmail.com,
ORCID
0000-0002-7922-0975
університет залізничного транспорту
імені академіка В. Лазаряна
(Львівська
філія), вул. І. Блажкевича, 12-а, Львів,
Україна, 79052,
тел. +38 (032) 267 99 74,ел. пошта
sobolevskyu@gmail.com,
ORCID
0000-0002-8087-2014
3*Лаб.
«Залізнично-транспортні дослідження»,
Львівський науково-дослідний
інститут
судових експертиз,
вул.
Липинського, 54, Львів, Україна,
79024, тел.
+38 (032) 231 76 13, ел.
пошта
kuzyshyn1993@gmail.com,
ORCID
0000-0002-3012-5395
4*Лаб.
«Залізнично-транспортні дослідження»,
Львівський науково-дослідний
інститут
судових експертиз,
вул.
Липинського, 54, Львів, Україна,
79024, тел.
+38 (032) 231 76 13, ел. пошта batigasha1992@gmail.com,
ORCID
0000-0003-1205-6004
ДИЗЕЛЬ-ПОЇЗДА ДПКр-2
-ої
колісної пари;
Боковий
винос
Виляння
значимість
doi: 10.15802/stp2017/117936.
J. J. Kalker ; University of
Technology. – Delft, 1967. – 112 p.
университет железнодорожного транспорта
имени академика В. Лазаряна,
ул. Лазаряна,
2, Днипро, Украина, 49010, тел. +38 (056) 373 15
11,
эл. почта kossa571@gmail.com,
ORCID 0000-0002-7922-0975
2*Каф.
«Фундаментальные дисциплины»,
Днепропетровский национальный
университет железнодорожного транспорта
имени академика В. Лазаряна
(Львовский
филиал), ул. И. Блажкевича, 12-а, Львов,
Украина, 79052,
тел. (032) 267 99 74, эл. почта
sobolevskyu@gmail.com,
ORCID 0000-0002-8087-2014
3*Лаб.
«Железнодорожно-транспортные
исследования», Львовский
научно-исследовательский институт
судебных
экспертиз, ул. Липинского,
54, Львов, Украина,
79024, тел +38 (032) 231 76 13,
эл. почта kuzyshyn1993@gmail.com,
ORCID 0000-0002-3012-5395
4*Лаб.
«Железнодорожно-транспортные
исследования», Львовский
научно-исследовательский институт
судебных
экспертиз, ул. Липинского,
54, Львов, Украина,
79024, тел +38 (032) 231 76 13,
эл. почта batigasha1992@gmail.com,
ORCID 0000-0003-1205-6004
ДИЗЕЛЬ-ПОЕЗДА
ДПКр-2
университет железнодорожного транспорта
имени академика В. Лазаряна,
ул. Лазаряна,
2, Днипро, Украина, 49010, тел. +38 (056) 373 15
11,
эл. почта kossa571@gmail.com,
ORCID 0000-0002-7922-0975
2*Каф.
«Фундаментальные дисциплины»,
Днепропетровский национальный
университет железнодорожного транспорта
имени академика В. Лазаряна
(Львовский
филиал), ул. И. Блажкевича, 12-а, Львов,
Украина, 79052,
тел. (032) 267 99 74, эл. почта
sobolevskyu@gmail.com,
ORCID 0000-0002-8087-2014
3*Лаб.
«Железнодорожно-транспортные
исследования», Львовский
научно-исследовательский институт
судебных
экспертиз, ул. Липинского,
54, Львов, Украина,
79024, тел +38 (032) 231 76 13,
эл. почта kuzyshyn1993@gmail.com,
ORCID 0000-0002-3012-5395
4*Лаб.
«Железнодорожно-транспортные
исследования», Львовский
научно-исследовательский институт
судебных
экспертиз, ул. Липинского,
54, Львов, Украина,
79024, тел +38 (032) 231 76 13,
эл. почта batigasha1992@gmail.com,
ORCID 0000-0003-1205-6004
DYZEL
TRAIN CAR
doi:
10.1016/j.wear.2016.12.034.
(in
English)
doi:
10.1080/00423114.2014.907923.
(in
English)
