ISSN 2307–3489 (Print), ІSSN 2307–6666 (Online)

Наука та прогрес транспорту. Вісник Дніпропетровського
національного університету залізничного транспорту, 2017, № 6 (72)

ЕКСПЛУАТАЦІЯ ТА РЕМОНТ ЗАСОБІВ ТРАНСПОРТУ

Вступ

Взаємодія колії та рухомого складу пред-ставляє собою одну з актуальних проблем залізничного транспорту, яка включає велике число практичних запитань. Задачі, які вирішуються при дослідженні взаємодії колії та рухомого складу, стосуються і такого важливого питання, як визначення умов безпечного руху поїздів.

Крюківським вагонобудівним заводом для забезпечення приміського пасажирського сполучення на ділянках залізниць із малими пасажиропотоками колії 1 520 мм України, країн СНД, Латвії, Литви й Естонії був побудований дизель-поїзд ДПКр-2 [2].

Для перевірки відповідності характеристик розробленого дизель-поїзда вимогам нормативної документації Укрзалізниці було проведено декілька типів випробувань. Випробування щодо впливу на колію та стрілочні переводи проведені лабораторією у серпні 2014 року на магістральних коліях Придніпровської залізниці.

Метою даних випробувань була оцінка впливу дизель-поїзда ДПКр-2 на залізничну колію і стрілочні переводи та визначення допустимих швидкостей руху по залізничних коліях Державної адміністрації залізничного транспорту України шириною1 520 мм [11].

За результатами випробувань були встановлені максимально допустимі швидкості руху дизель-поїздаДПКр-2 по конструкціях залізничної колії шириною 1 520 мм.

Однак, теоретичних досліджень силової взаємодії дизель-поїзда ДПКр-2 з рейковою колією та методик теоретичного визначення основних показників динамічних якостей механічної частини даного дизель-поїзда немає. У зв’язку з цим у даній роботі буде розроблятись механічна модель вагона дизель-поїзда з урахуванням основних особливостей кон-струкції екіпажної частини.

Мета

На основі аналізу конструкції екіпажної частини вагона дизель-поїзда ДПКр-2 виробництва Крюківського вагонобудівного заводу побудувати його механічну модель, яка буде використана при дослідженні динамічних властивостей екіпажу. При побудові механічної моделі максимально відобразити особливості конструкції та способи її навантаження.

Методика

На основі аналітичного методу був проведений аналіз конструкції екіпажної частини та побудована просторова кінематична схема вагона, яка буде використовуватися при складанні математичної моделі.

Визначаємо, що дизель-поїзд представляє собою самохідну транспортну одиницю постійного формування, яка складається з головних вагонів, з кабінами управління (на початку
і в кінці поїзда) і проміжним вагоном, розташованим між ними (рис. 1).

Головні і проміжні вагони дизель-поїзда обладнані двома двовісними візками:

а) приводний візок (рис. 2);

б) неприводний візок (рис. 3).

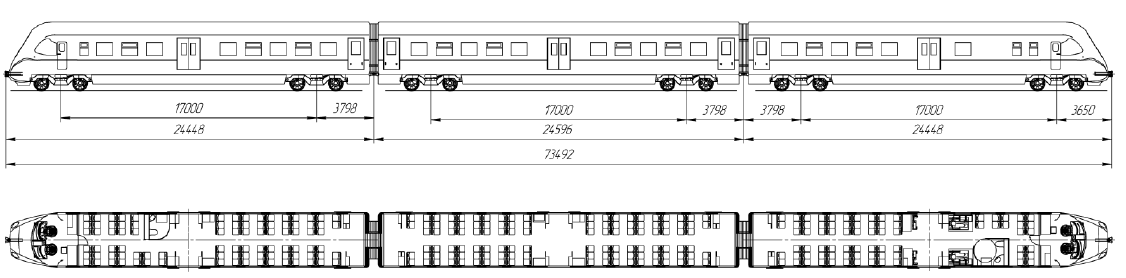

Рис. 1. Схема вагонів пасажирського дизель-поїзда ДПКр-2 для приміського сполучення

Fig. 1. Scheme of cars of passenger diesel-train DTKr-2 for suburban traffic

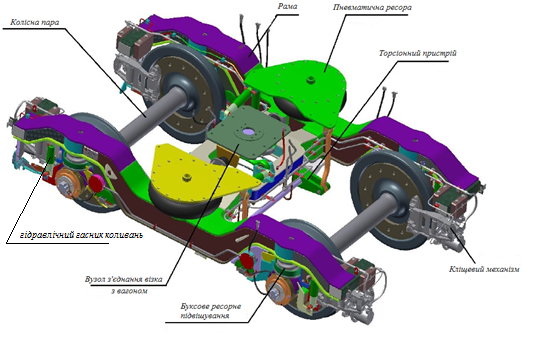

Рис. 2. Основні вузли приводного візка

Fig. 2. The main units of the geared bogie

Рис. 3. Основні вузли неприводного візка

Fig. 3. The main units of non-geared bogie

Візки мають двоступеневе ресорне підвішування:

– первинне – з використанням циліндричних пружин;

– вторинне – з використанням пневматичних ресор.

Візки складаються з наступних елементів:

– осьових редукторів (тільки для приводних візків);

– колісних пар;

– рами;

– буксового (первинного) ресорного підвішування;

– центрального (вторинного) ресорного підвішування;

– гідравлічних гасників коливань;

– вузла з’єднання візка з кузовом вагона
і передачі поздовжніх зусиль;

– елементів з’єднання буксових вузлів
колісної пари з рамою візка;

– стабілізатора бокового коливання.

Буксове ресорне підвішування візка складається з комплекту з трьох пружин з послідовно розташованими еластичними елементами, а також гасників коливань (рис. 4). Центральне ресорне підвішування складається з двох пневматичних ресор, двох вертикальних та двох горизонтальних гасників коливань (рис. 5).

Рис. 4. Буксова ступінь ресорного підвішування

Fig. 4. Axle-box stage of spring suspension

Рис. 5. Центральна ступінь ресорного підвішування

Fig. 5. Central stage of spring suspension

Пневматичні ресори конструктивно представляють собою резинокордну оболонку, яка заповнена в робочому стані стисненим повітрям з робочим тиском до 0,7 МПа. Вона складається з: кріпильних болтів ущільнювального кільця 1, зажиму плити ковзньої 2, болтів ковзаючої плити 3, кріпильної плити 4, ущільнювального кільця 5, ковзньої плити 6, подушки 7, нижньої плити 8, болтів нижньої плити 9, додаткової ресори 10 (рис. 6). Випробування рухомого складу з пневматичним ресорним підвішуванням показали, що незважаючи на практично однакові можливості гвинтових циліндричних пружин і пневматичних ресор у збільшенні статичного прогину, останні мають віброзахисні властивості і збільшують комфортність перевезення пасажирів [8, 13, 15]. Для зниження вертикальної жорсткості пневматичну ресору з’єднують з додатковим резервуаром, обсяг якого зазвичай більший основного обсягу пневматичної ресори [1, 6, 14]. Існує декілька типів систем пневматичних ресор [1, 7, 12, 16], (наприклад, пневматична ресора з одним або двома додатковими резервуарами), а їх динамічні властивості зручно описувати за механічною еквівалентною моделлю [4, 8, 9].

Проводячи аналіз конструкції екіпажної частини дизель-поїзда ДПКр-2, представимо еквівалентну механічну модель його пневматичної ресори (рис. 7), [10].

Дана модель є вузлом Кельвіна–Фойгта, який включає до себе паралельно розташований пружний елемент з жорсткістю та елемент в’язкого тертя з в’язкістю .

Рис. 6. Пневматична ресора

Fig. 6. Pneumatic springs

Рис. 7. Механічна модель
пневматичної ресори

Fig. 7. Mechanical model of
pneumatic spring

Пружина в буксовому ресорному підвішуванні буде моделюватися як лінійний пружній елемент. Гідравлічні гасники коливань, які використовуються як у центральному, так і у буксовому ресорному підвішуванні, моделюються як в’язкий елемент [3, 5].

Результати

На основі аналізу конструкції екіпажної частини дизель-поїзда ДПКр-2 та обраних механічних моделей його основних частин побудовано механічну модель вагона даного дизель-поїзда (рис. 8, 9, 10). При цьому приймалися наступні позначення: – узагальнені координати кузова; – узагальнені координати візків № 1, 2; – узагальнені координати колісних пар № 1, 2, 3, 4: – поздовжні та поперечні сили крипа в точці контакту колесо-рейка; – коефіцієнт затухання вертикального гідравлічного гасника коливань у центральному ресорному підвішуванні; – еквівалентна жорсткість пневматичної ресори; – еквівалентний коефіцієнт затухання, який визначається перетіканням повітря через дросель; – жорсткість пружин буксового ресорного підвішування; – коефіцієнт затухання вертикального гідравлічного гасника коливань при буксовій ступені ресорного підвішування; – жорсткість гумового елемента сален-блоку; – коефіцієнт затухання в колії; – жорсткість колії; – горизонтальна жорсткість пневматичної ресори у поперечному та поздовжньому напрямку відповідно; – коефіцієнт затухання горизонтального гідравлічного гасника коливань в центральному ресорному підвішуванні; – поперечна жорсткість пружин буксового ступеня ресорного підвішування; – жорсткість торсіонного пристрою.

Слід зазначити, що механічна модель є просторова, яка враховує сили взаємодії між колесом та рейкою, а саме, поперечні та поздовжні сили крипа.

Рис. 8. Механічна модель вагона дизель-поїзда
ДПКр-2 в площині ZX

Fig. 8. Mechanical model of the diesel-train DTKr-2
car in the plane ZX

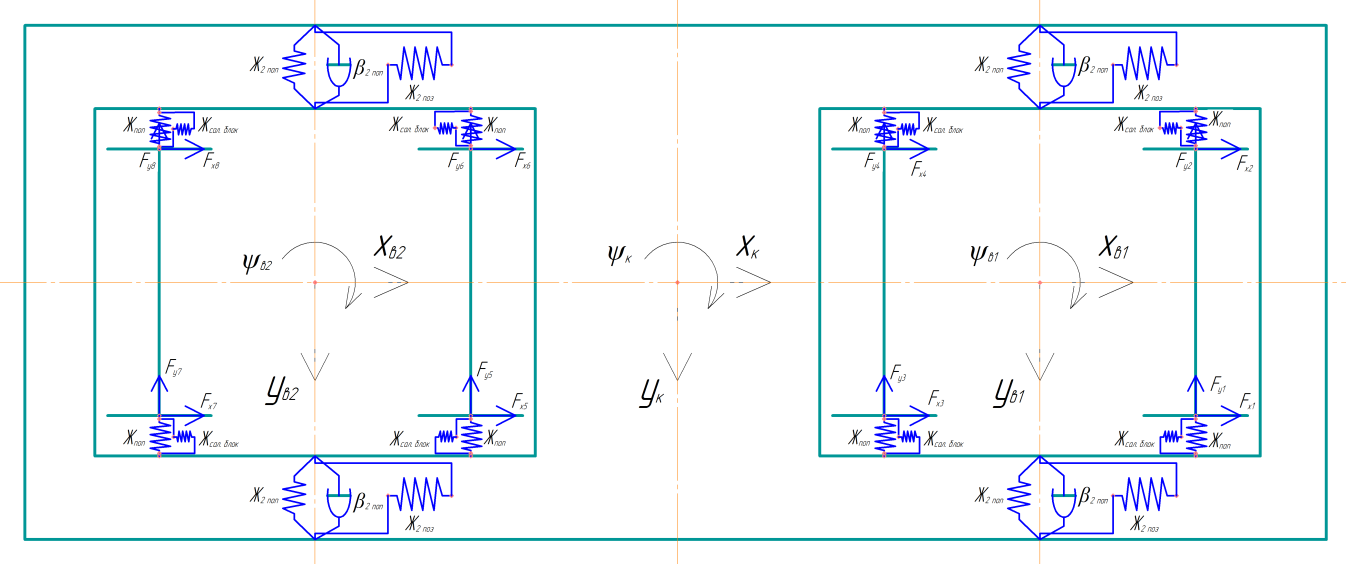

Рис. 9. Механічна модель вагона дизель-поїзда ДПКр-2 в площині YX

Fig. 9. Mechanical model of the diesel-train DTKr-2 car in the plane YX

Рис. 10. Механічна модель вагона дизель-поїзда ДПКр-2 в площині ZY

Fig. 10. Mechanical model of the diesel-train DTKr-2 car in the plane ZY

Наукова новизна та практична
значимість

Вперше для вагона дизель-поїзда ДПКр-2 була розроблена його механічна модель з урахуванням особливостей взаємодії окремих елементів його конструкції. Було запропоновано за пневматичні ресори використати вузол Кельвіна–Фойгта, який включає до себе паралельно розташовані пружний та в’язкий елементи.

На основі запропонованої механічної моделі буде складено систему звичайних диференціальних рівнянь руху екіпажної частини вагона дизель-поїзда ДПКр-2 (математична модель). Цю модель у подальшому планується використовувати при дослідженні динамічної взаємодії колісної пари екіпажної частини вагона дизель-поїзда з рейковою колією у прямих та кривих ділянках колії.

Висновки

1. Проведено аналіз конструкції екіпажної частини вагона дизель-поїзда ДПКр-2.

2. Наведено механічну модель пневматичної ресори, яка буде використовуватися при складанні математичної моделі.

3. З урахуванням особливостей взаємодії окремих елементів конструкції та поставлених задач для подальших досліджень була побудована механічна модель вагона дизель-поїзда ДПКр-2.

4. Напрямком подальших досліджень є створення математичної моделі, яка буде використана при дослідженні динамічної взаємодії дизель-поїзда з рейковою колією на прямих та кривих ділянках колії.

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

1. Горобец, В. Л. Улучшение динамических характеристик тягового подвижного состава с использованием управления гашением энергии колебаний / В. Л. Горобец, Н. П. Снитко, А. Д. Лашко // Вісн. Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В. Лазаряна. – Дніпропетровськ, 2011. – Вип. 36. –
   С. 7–15.

2. Дизель-поезд пассажирский ДПКр-2 : руководство по эксплуатации ДПКр-2.000.000 РЭ. Ч. 1. –
   [Б. м.], 2014. – 563 с.

3. Динамика локомотивов : учеб. пособие / М. А. Ибрагимов, В. И. Киселев, В. А. Рамлов, А. В. Скалин. – Москва : РГОТУПС, 2005. – 128 с.

4. Кузнецов, А. В. Колебания железнодорожного экипажа на пневмоподвешивании с учетом собственного демпфирования пневморессор / А. В. Кузнецов, Б. С. Завт // Тр. ВНИИВ. – Москва, 1973. – Вып. 22. – С. 18.

5. Мазнев, А. С. Конструкции и динамика электрического подвижного состава : монография /
   А. С. Мазнев, А. М. Евстафьев. – Москва : ФГБОУ «Учеб.-метод. центр по образованию на ж.-д. трансп.», 2013. – 248 с.

6. Макаренко, Ю. В. Результаты исследования системы пневматического рессорного подвешивания транспортного средства с микропроцессорным направлением / Ю. В. Макаренко, В. Н. Балев,
   В. Г. Маслиев // Вестн. нац. техн. ун-та «ХПИ». Серия: Информатика и моделирование : сб. науч. тр. – Харьков, 2001. – № 18. – С. 70–83.

7. Мелихов, А. Н. Эффективная система демпфирования пневморессоры скоростного подвижного состава : автореф. дис. … канд. техн. наук : 05.22.07 / Мелихов Александр Николаевич ; Моск. гос. ун-т путей сообщ. – Москва, 1994. – 22 с.

8. Механическая часть тягового подвижного состава : учеб. для вузов ж.-д. трансп. / И. Б. Бирюков,
   А. Н. Савойськин, Г. П. Бурчак [и др.] ; под ред. И. В. Бирюкова. – Москва : Транспорт, 1992. – 440 с.

9. Наотэру, О. Особенности колебаний и проектирование пневморессор подвешивания железнодорожных экипажей / О. Наотэру, Н. Сэйити // Нихон кикай гаккай ромбунсю. Trans. Jap. Soc. Mech. Eng. A. – 1969. – No. 273. – С. 35.

10. Рейдемейстер, А. Г. Зависимость свойств пневматической рессоры от пневматического сопротивления дросселя / А. Г. Рейдемейстер, А. В. Кивишева // Наука та прогрес транспорту. – 2016. – № 2 (62). –
    С. 157–164. doi: 10.15802/stp2016/67339.

11. Савлук, В. Історія, досягнення та перспективи колієвипробувальної галузевої науково-дослідної лабораторії ДНУЗТ / В. Савлук // Укр. залізниці. – 2014. – № 10. – С. 50–55.

12. Создание отечественных пассажирских вагонов на тележках с пневматическим подвешиванием /
    И. В. Приходько, В. Н. Дузик, С. В. Лутонин [и др.] // Развитие науч. школы трансп. механики : тез. междунар. науч.-техн. конф. (5.12.2013 г.) / Мин-во образования и науки Украины ; Днепропетр. нац. ун-т ж.-д. трансп. им. акад. В. Лазаряна. – Днепропетровск, 2013. – С. 40–45.

13. Iwnicki, S. Handbook of Railway Vehicle Dynamics / S. Iwnicki. – New York : Taylor & Francis Group, 2006. – 527 p. doi: 10.1201/9781420004892.

14. Koshelev, K. B. Modeling of the three-dimensional flow of polymer melt in a convergent channel of rectangular cross-section / K. B. Koshelev, G. V. Pyshnograi, M. Yu. Tolstykh // Fluid Dynamics. – 2015. – Vol. 50. – Iss. 3. – P. 315–321. doi: 10.1134/s0015462815030011.

15. Leichtbau bei Schienfahrzeugen – Bastandsaufnahme und Potenziale // Elek. Bahnen. – 2013. – No. 1. –
    Р. 8–12.

16. Presthrus, M. Derevation of air spring model parameters for train simulation [Електронний ресурс] : Master of Science program / M. Presthrus. – Sweden : Luleå University of Technology, 2002. – 75 p. – Режим доступу: http://epubl.ltu.se/1402-1617/2002/059/LTU–EX–02059–SE.pdf. – Назва з екрана. – Перевірено : 10.12.2015.

А. Я. КУЗЫШИН^1*, А. В. БАТИГ^2*

^1*Львовский НИИ судебных экспертиз, ул. Липинского, 54,
Львов, Украина, 79024, тел. +38 (032) 231 76 13,
тел. +38 (032) 231 70 61, эл. почта kuzyshyn1993@gmail.com,
ORCID 0000-0002-3012-5395
^2*Львовский НИИ судебных экспертиз, ул. Липинского, 54,
Львов, Украина, 79024, тел. +38 (032) 231 76 13,
эл. почта batigasha1992@gmail.com,
ORCID 0000-0003-1205-6004

ПОСТРОЕНИЕ МЕХАНИЧЕСКОЙ МОДЕЛИ ВАГОНА

ДИЗЕЛЬ-ПОЕЗДА ДПКр-2 И ЕЕ ОСОБЕННОСТИ

Цель. На основе анализа конструкции экипажной части вагона дизель-поезда ДПКр-2 производства Крюковского вагоностроительного завода в работе предполагается построить его механическую модель, которая будет использована при исследовании динамических свойств экипажа, с максимальным отображением особенностей конструкции и способов нагрузки. Методика. Пневматическая рессора механической модели вагона дизель-поезда ДПКр-2, как основной элемент центрального рессорного подвешивания, моделируется с помощью узла Кельвина-Фойгта. Данный узел включает в себя параллельно расположенные упругий и вязкий элементы. Гидравлические гасители колебаний, которые используются как в центральном, так и в буксовом рессорном подвешивании, моделировались как вязкий элемент. При проведении исследований жесткость пневматической рессоры, которая связана с изменением ее эффективной площади при деформации, принималась равной нулю. Результаты. В данной статье проведен анализ конструкции экипажной части вагона дизель-поезда ДПКр-2. Приведены математические модели его основных узлов, а именно: в центральном рессорном подвешивании – модель пневматической рессоры. Учитывая особенности конструкции экипажной части вагона дизель-поезда ДПКр-2, была разработана его механическая модель, которая в дальнейшем используется при исследовании динамических свойств экипажей. Научная новизна. Впервые для вагона дизель-поезда ДПКр-2 разработана механическая модель с учетом особенностей взаимодействия отдельных элементов конструкции. Было предложено как пневматическую рессору использовать узел Кельвина-Фойгта, который включает в себя параллельно расположенные упругий и вязкий элементы. Практическая значимость. На основе предложенной механической модели будет составлена система обыкновенных дифференциальных уравнений движения экипажной части вагона дизель-поезда ДПКр-2 (математическая модель). Эту модель в дальнейшем планируется использовать при исследовании динамического взаимодействия колесной пары экипажной части вагона дизель-поезда с рельсовым путем на прямых и кривых участках пути.

Ключевые слова: дизель-поезд; механическая модель; математическая модель; пневматическая рессора; рессорное подвешивание

A. Y. KUZYSHYN^1*, А. V. BATIG^2*

^1*Lviv Research Institute of Forensic Examination, Lypynskyi St., 54,
Lviv, Ukraine, 79024, tel.+38 (032) 231 76 13,
38 (032) 231 70 61, e-mail kuzyshyn1993@gmail.com,
ORCID0000-0002-3012-5395
^2*Lviv Research Institute of Forensic Examination, Lypynskyi St., 54,
Lviv, Ukraine, 79024, tel. + 38 (032) 232 70 61,
e-mail batigasha1992@gmail.com, ORCID 0000-0003-1205-6004

CONSTRUCTION OF MECHANICAL MODEL

OF THE DIESEL-TRAIN DTKr-2 CAR AND

ITS FEATURES

Purpose.The article is aimed to construct the mechanical model of the diesel train DTKr-2 of the Kryukivsk Railway Car Building Works based on the analysis of undercarriage construction. This model will be used in the study of dynamic properties of the vehicle. When constructing the model the design features and its loading methods should be displayed as much as possible. Methodology. When constructing the mechanical model of the diesel train DTKr-2 car, the pneumatic spring, which is the main element of the central spring suspension, was modeled using Kelvin-Voigt node. This node includes elastic and viscous element. Hydraulic shock absorbers that are used both in the central and axle-box spring suspension were modeled as a viscous element. During research, the rigidity of the pneumatic spring, which is associated with the change in its effective area under deformation, was assumed to be zero. Findings. This article analyzed the design of car undercarriage of the diesel train DTKr-2. The mathematical models of its main units were presented, namely, in the central spring suspension – the model of pneumatic spring. Taking into account the peculiarities of design of the diesel train DTKr-2 undercarriage it was developed its mechanical model, which will be used in the future when studying dynamic properties. Originality.For the first time for the diesel train DTKr-2 car it was developed its mechanical model taking into account the features of the interaction of individual elements of its design. It has been proposed as a pneumatic spring to use the Kelvin-Voigt node, which includes parallel arranged elastic and viscous elements. Practical value. On the basis of the proposed mechanical model, a system of ordinary differential equations of car undercarriage movement of the diesel train DTKr-2 (mathematical model) will be compiled. This model is further planned to be used when studying dynamic interaction of the diesel train car undercarriage wheel set with a track in the straight and curved track sections.

Keywords: diesel train; mechanical model; mathematical model; pneumatic spring; spring suspension

REFERENCES

1. Horobets, V. L., Snitko, N. P., & Lashko, A. D. (2011). The diagnostic specifications improvement for rolling stock’s traction with using of damping control of vibrational energy. Bulletin of Dnipropetrovsk National University of Railway Transport named after Academician V. Lazaryan, 36, 7-15. (in Russian)

2. Dizel-poyezd passazhirskiy DPKr-2: rukovodstvo po ekspluatatsii, DPKr-2.000.000 RE (2014). (in Russian)

3. Ibragimov, M. A., Kiselev, V. I., Ramlov, V. A., & Skalin, A. V. (2005). Dinamika lokomotivov [tutorial]. Moscow: RGOTUPS. (in Russian)

4. Kuznetsov, A. V., & Zavt, B. S. (1973). Kolebaniya zheleznodorozhnogo ekipazha na pnevmopodveshivanii s uchetom sobstvennogo dempfirovaniya pnevmoressor. Trudy VNIIV, 22, 18. (in Russian)

5. Maznev, A. S., & Yevstafev, A. M. (2013). Konstruktsii i dinamika elektricheskogo podvizhnogo sostava [Monograph]. Moscow: FGBOU «Uchebno-metodicheskiy tsentr po obrazovaniyu na zheleznodorozhnom transporte». (in Russian)

6. Makarenko, Y. V., Balev, V. N., & Masliev, V. G. (2001). Rezultaty issledovaniya sistemy pnevmaticheskogo ressornogo podveshivaniya transportnogo sredstva s mikroprotsessornym napravleniyem. Vestnik natsionalnogo tekhnicheskogo universitetata «KhPI», 18, 70-83. (in Russian)

7. Melikhov, A. N. (1994). Effektivnaya sistema dempfirovaniya pnevmoressory skorostnogo podvizhnogo sostava. (PhD thesis). Available from MIIT, Moscow. (in Russian)

8. Biryukov, I. B. (Ed.) (1992). Mekhanicheskaya chast tyagovogo podvizhnogo sostava. Moscow: Transport. (in Russian)

9. Naoteru, O., & Seyiti, N. (1969). Osobennosti kolebaniy i proyektirovaniye pnevmoressor podveshivaniya zheleznodorozhnykh ekipazhey. Nihon Kikai Gakkai Rombunsyu (Jap. Soc. Mech. Eng. A. Trans.), 273, 35. (in Russian)

10. Reidemeister, O. H., & Kivisheva, A. V. (2016). Dependence of air spring parameters on throttle resistance. Science and Transport Progress, 2 (62), 157-164. doi: 10.15802/stp2016/67339. (in Russian)

11. Savluk, V. (2014). Istoriia, dosiahnennia ta perspektyvy koliievyprobuvalnoi haluzevoi naukovo-doslidnoi laboratorii DNUZT. Ukrainian Railways, 10(16), 50-55. (in Ukrainian)

12. Prikhodko, I. V., Duzik, V. N., Lutonin, S. V., Shkabrov, O. A., Myamlin, S. V., & Zhizhko, V. V. (2013). Sozdaniye otechestvennykh passazhirskikh vagonov na telezhkakh s pnevmaticheskim podveshivaniyem. Abstarcts of the International Scientific & Practical Conference «Scientific School Development of Transport Mechanics», Dnepropetrovsk, 40-45. (in Russian)

13. Iwnicki, S. (2006). Handbook of Railway Vehicle Dynamics. New York: Taylor & Francis Group.
    doi: 10.1201/9781420004892. (in English)

14. Koshelev, K. B., Pyshnograi, G. V., & Tolstykh, M. Y. (2015). Modeling of the three-dimensional flow of polymer melt in a convergent channel of rectangular cross-section. Fluid Dynamics, 50(3), 315-321.
    doi: 10.1134/s0015462815030011. (in English)

15. Leichtbau bei Schienfahrzeugen – Bastandsaufnahme und Potenziale. (2013). Elektrische Bahnen, 1, 8-12. (in German)

16. Presthrus, M. (2002). Derevation of air spring model parameters for train simulation: Master of Science program. Retrieved from http://epubl.ltu.se/1402-1617/2002/059/LTU-EX-02059-SE.pdf. (in English)
