транспортНЕ БУДІВНИЦТВО

Вступ

Динаміка розвитку комп’ютерної графіки свідчить про тенденцію переходу від суто графічного відображення об’єктів, що проектуються, до так званого ВІМ (Building Information Model) інформаційного моделювання.

Основа концепції ВІМ – створення єдиної тривимірної інформаційної моделі, яка включає всю інформацію про об’єкт від стадії проекту до будівництва та експлуатації. Інформаційна модель дає можливість працювати над одним об’єктом водночас групі спеціалістів, автоматично отримувати креслення, бази даних, графік виконання будівельних робіт та інше [1–4].

У комп’ютерних програмах для архітектурно-будівельного проектування (таких як Graphisoft ArchiCAD та Autodesk Revit) існує велика кількість стандартних елементів, таких як стіни, вікна, двері, перекриття, та ін., які дозволяють створювати інформаційні моделі будівель, не витрачаючи зайвого часу на розробку окремих елементів. Що стосується проектування мостових переходів – процес створення інформаційних моделей тут набагато складніший, адже поки що не представлені програмні продукти, які б мали стандартні елементи такі як опора або прогонова будова. Взагалі-то кожен мостовий перехід є унікальним. Але використовують певні типи опор чи прогонових будов, які мають однакову стандартну форму і відрізняються за розмірами. При цьому прогонові будови більш уніфіковані, ніж опори. Цю ситуацію останнім часом намагаються змінити, використовуючи в опорах збірні конструкції. Тому важливою є уніфікація розмірів опор мостів. Отже актуальним питанням, на нашу думку, є створення інформаційних моделей опор зі змінними параметрами.

Мета статті

Пропонується розглянути деякі можливості Autodesk Revit по створенню параметричних об’єктів, на прикладі побудови залізобетонної проміжної опори моста, перевірити можливість зміни розмірів моделі без зміни геометрії об’єкта та проаналізувати доцільність створення параметричних моделей.

Методика

На першому етапі необхідно визначити форму та розміри майбутньої моделі. Задати фіксовані розміри, розібратись, які залежності слід уводити для змінних величин. Ескіз можна виконати від руки та використати його scan-копію як основу для створення моделі. Або можна використати вже існуючий файл Autocad [1], як в наведеному прикладі (рис. 1).

Створення каркасу моделі

Відкривши Revit, слід створити сімейство на базі метричної системи, типової моделі (рис. 2).

Інструменти і принципи просторового моделювання Revit відрізняються від звичних нам інструментів моделювання Autocad [1, 5]. Замість команд «ЯЩИК» та «ФАСКА» в Revit користуються «ВЫДАВИТЬ» та «ПЕРЕХОД». Але спочатку в Revit потрібно створити так звані «опорні площини». Для спрощення побудов імпортуємо існуючий файл Autocad через меню «ВСТАВКА» – «ИМПОРТ ИЗ ФОРМАТОВ САПР». Побудуємо спочатку площини рівня, прив’язуючи їх до існуючих площин імпортованої моделі по фасаду (рис. 3), [6, 7].

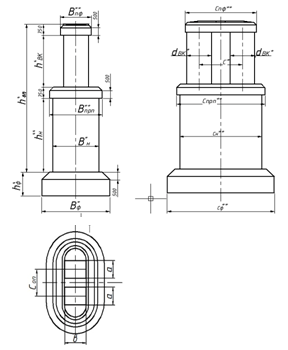

Рис. 1. Ескіз моделі

Fig. 1. Sketch of the model

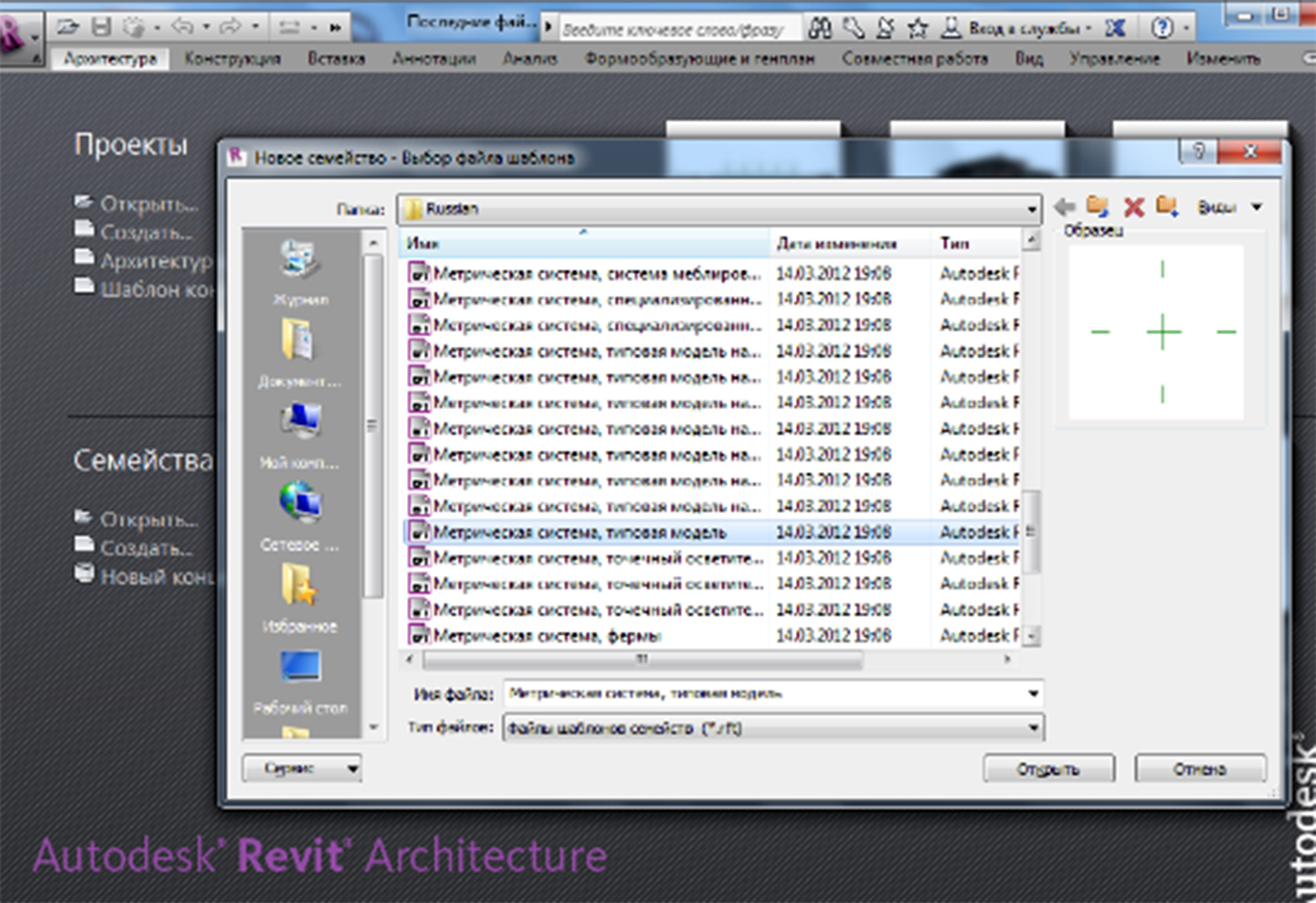

Рис. 2. Вибір шаблону сімейства

Fig. 2. Selecting the family template

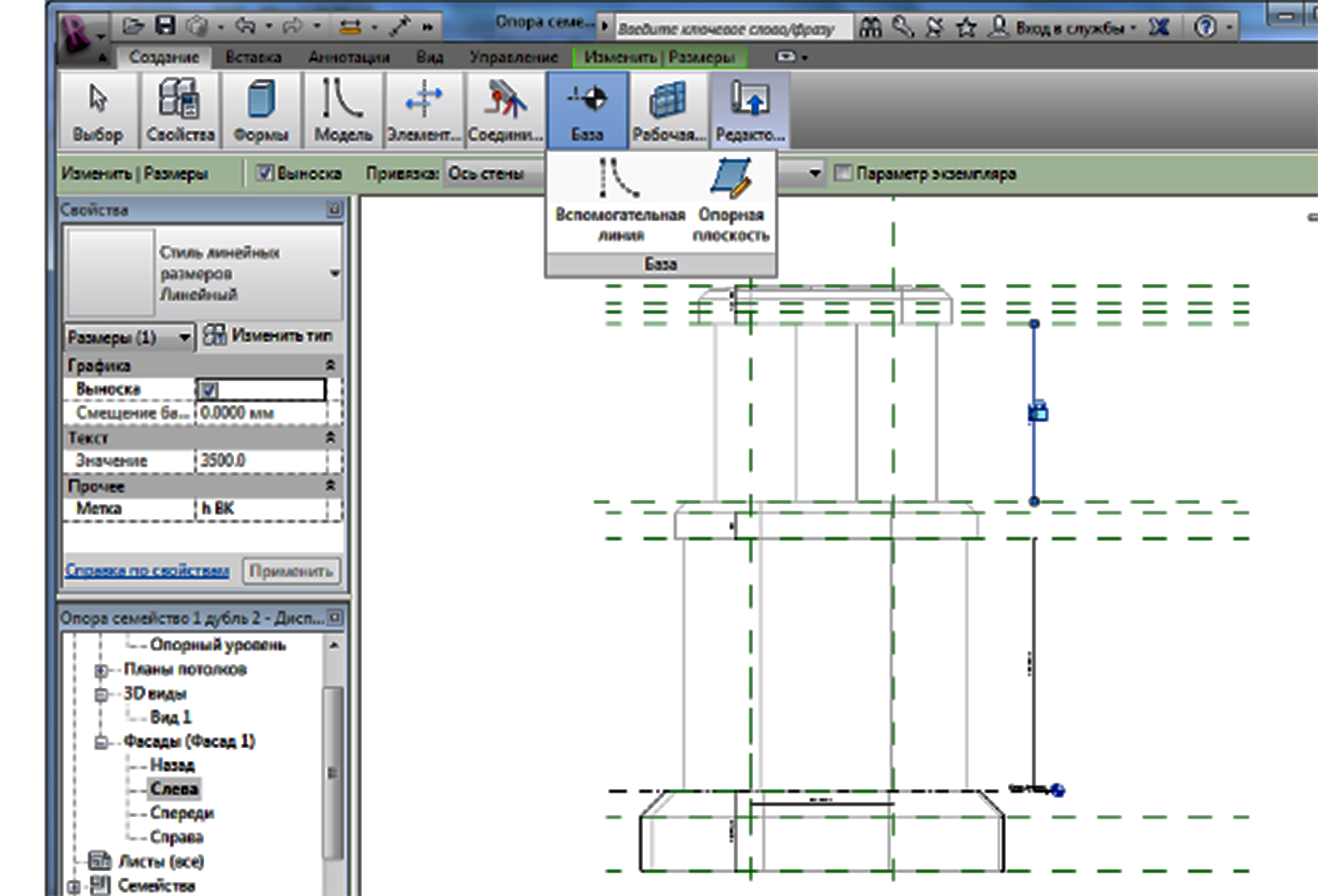

Рис. 3. Створення опорних площин

Fig. 3. Creating the planes of reference

Перейдемо на опорний рівень «ПЛАН», та створимо вертикальні площини, що пройдуть через осі симетрії колон.

Створюючи опорні площини, одразу зафіксуємо незмінні розміри – висоту підферменної та проміжної плит та висоту фасок (поставимо «замочок»). Для змінних розмірів введемо відповідні параметри через «СЕМЕЙСТВО» – «ТИПОРАЗМЕРЫ В СЕМЕЙСТВЕ» (рис. 4). Такими будуть висота фундаменту h_ф, висота нижньої частини опори h_НК, що залежить від h_оп, та висота колон h_ВК.

Рис. 4. Аналіз форм моделі

Fig. 4. Analysis of model forms

Створення об’ємної геометрії. Опора має досить складну форму, тому для кожного елемента, що буде створений як окремий геометричний об’єкт, потрібно одразу задавати необхідні параметри та перевіряти коректність зміни цих параметрів [6–13].

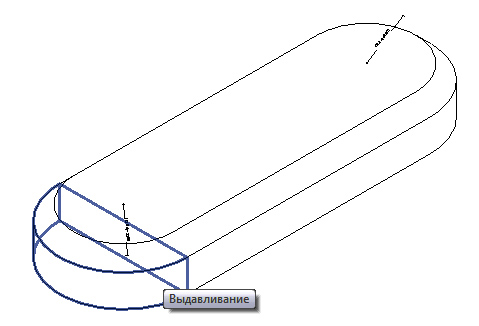

Перейдемо на опорний рівень плану та активізуємо команду «СОЗДАТЬ» – «ФОРМУ» – «ВЫДАВЛИВАНИЕ». Створимо спочатку частину фундаменту між опорними вертикальними площинами, що розташовані на відстані С.

Побудуємо прямокутник шириною Вф (4 400 мм), задаємо початок видавлювання – 500 мм, кінець видавлювання – Нф, у нашому прикладі – 1 600 мм (рис. 5, а, 5, б).

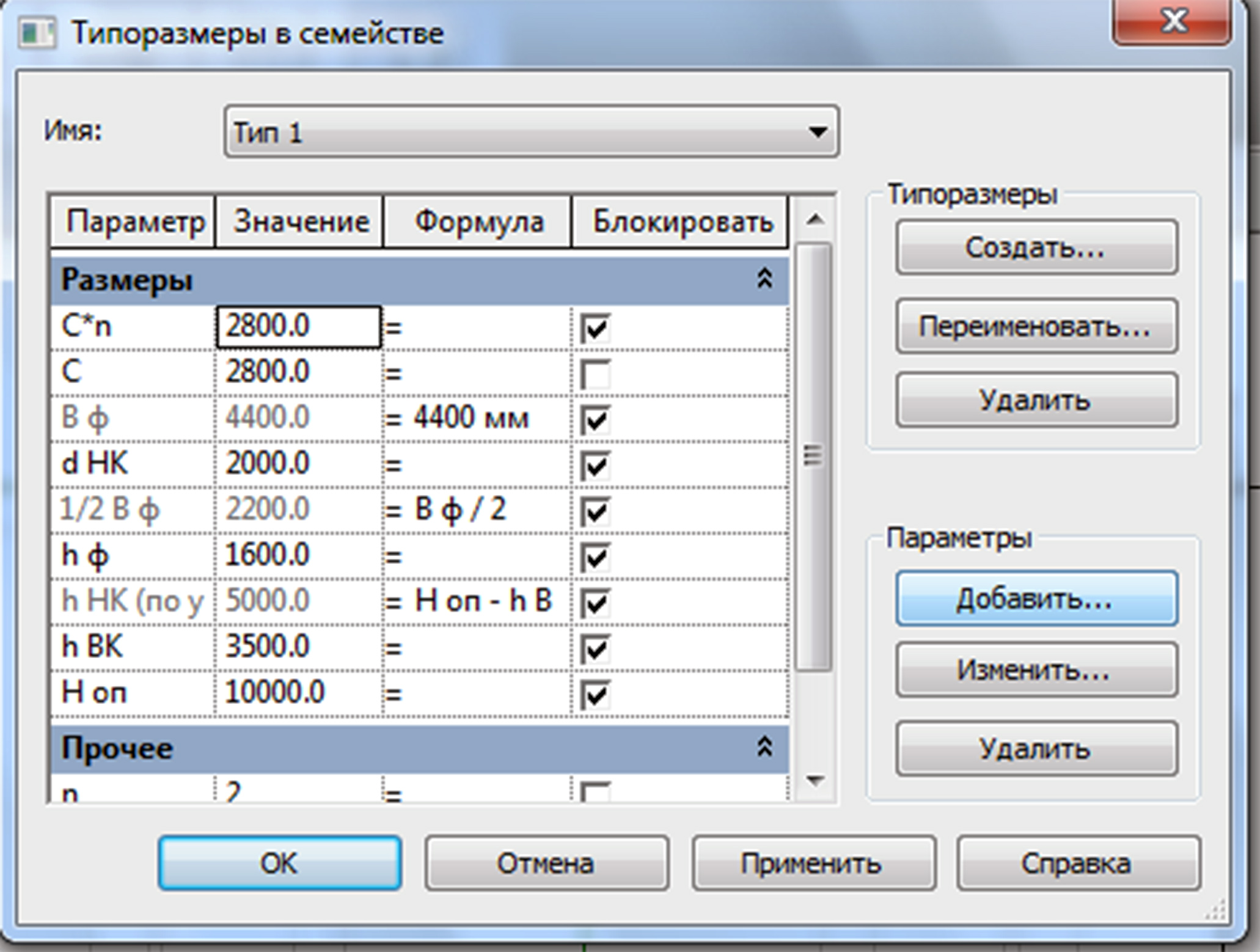

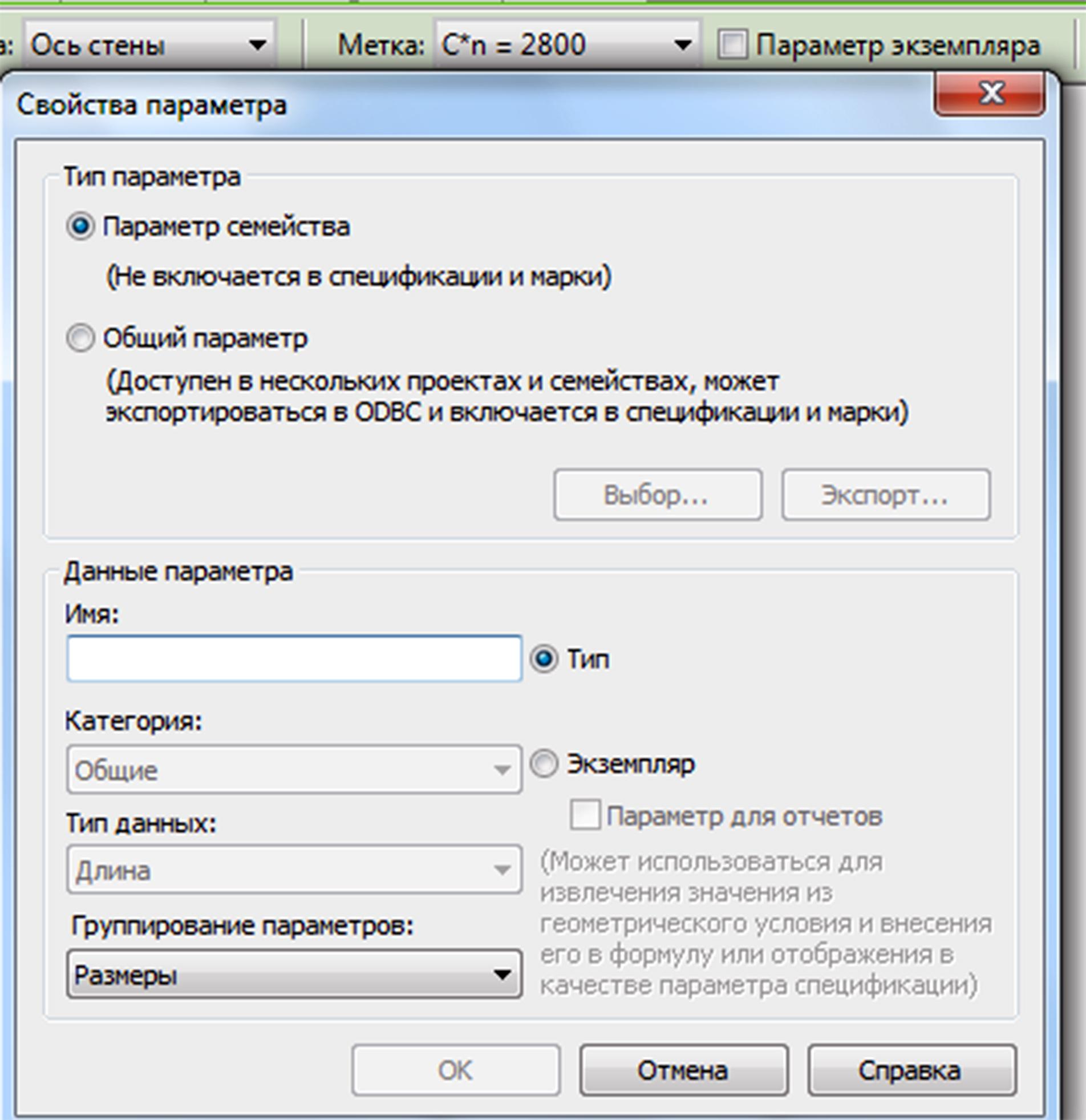

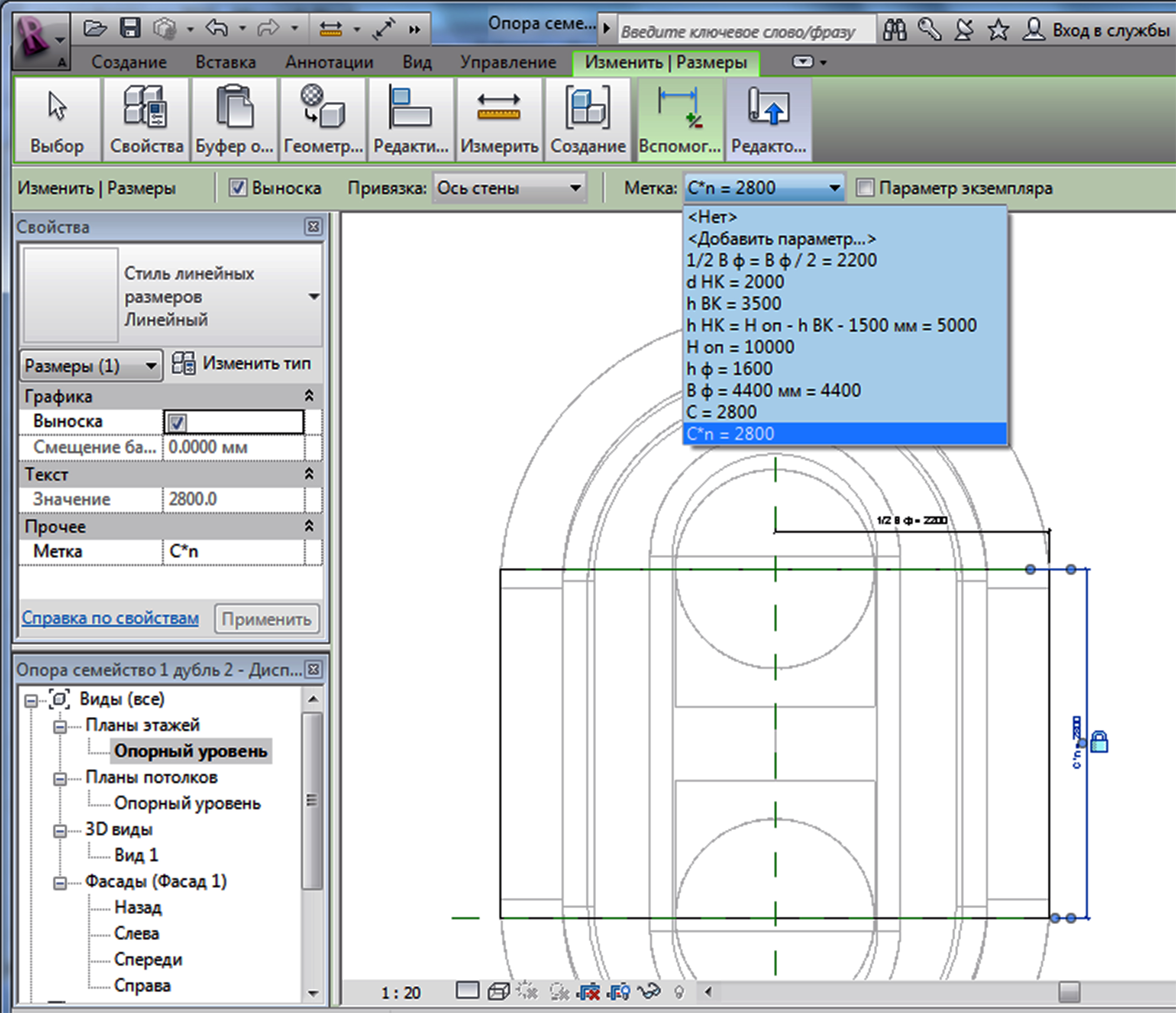

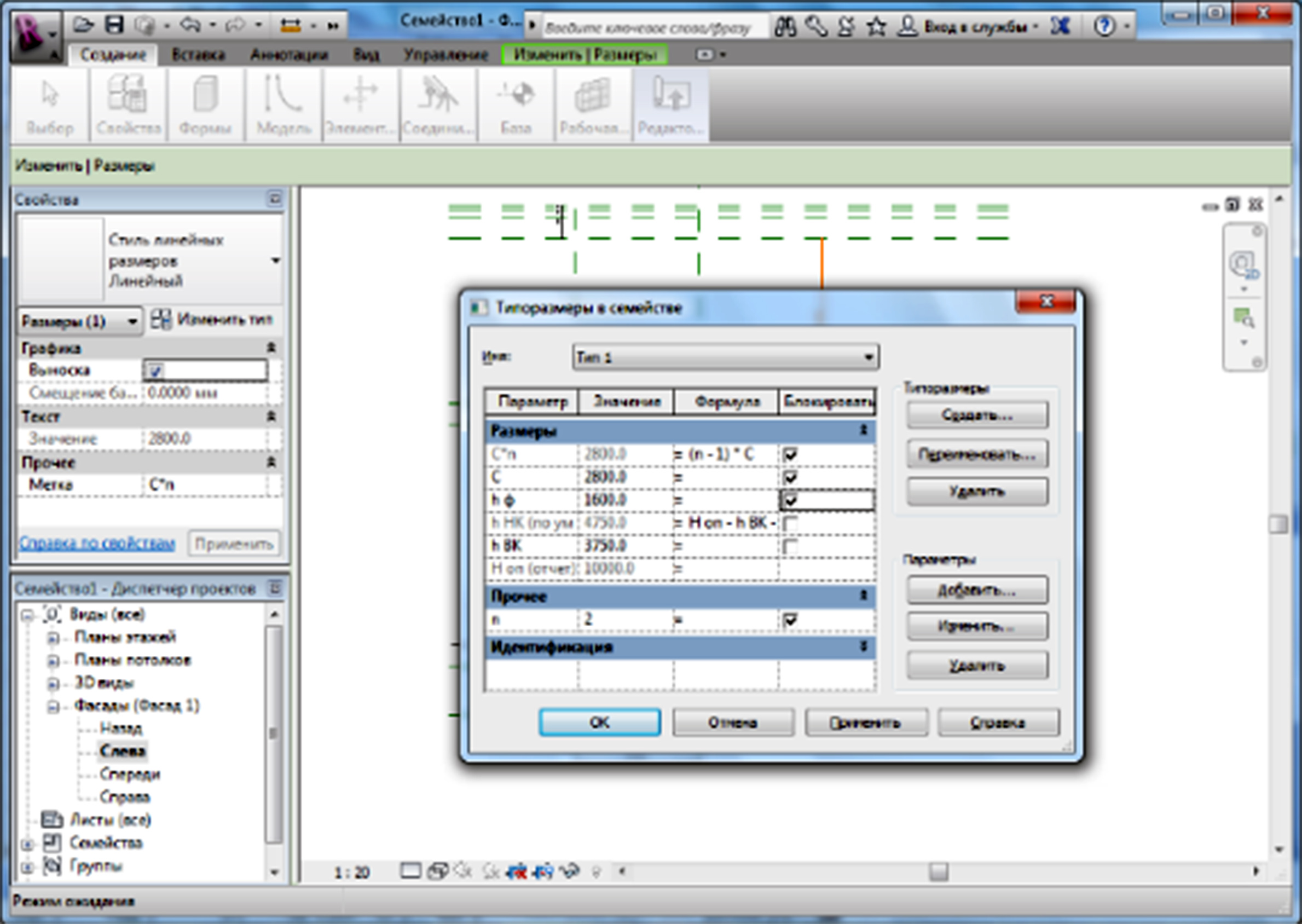

Щоб закріпити потрібні нам параметри при активному розмірі, вибираємо опцію «МЕТКА» – «ДОБАВИТЬ ПАРАМЕТР». При цьому відкриється меню «СВОЙСТВА ПАРАМЕТРА», де і слід задати спочатку тип, назву та категорію параметра (рис. 5, в), а потім його величину чи формулу (рис. 5, г).

Далі створимо ще два симетричних тіла, прив’язуючи їх до першого за опорними площинами.

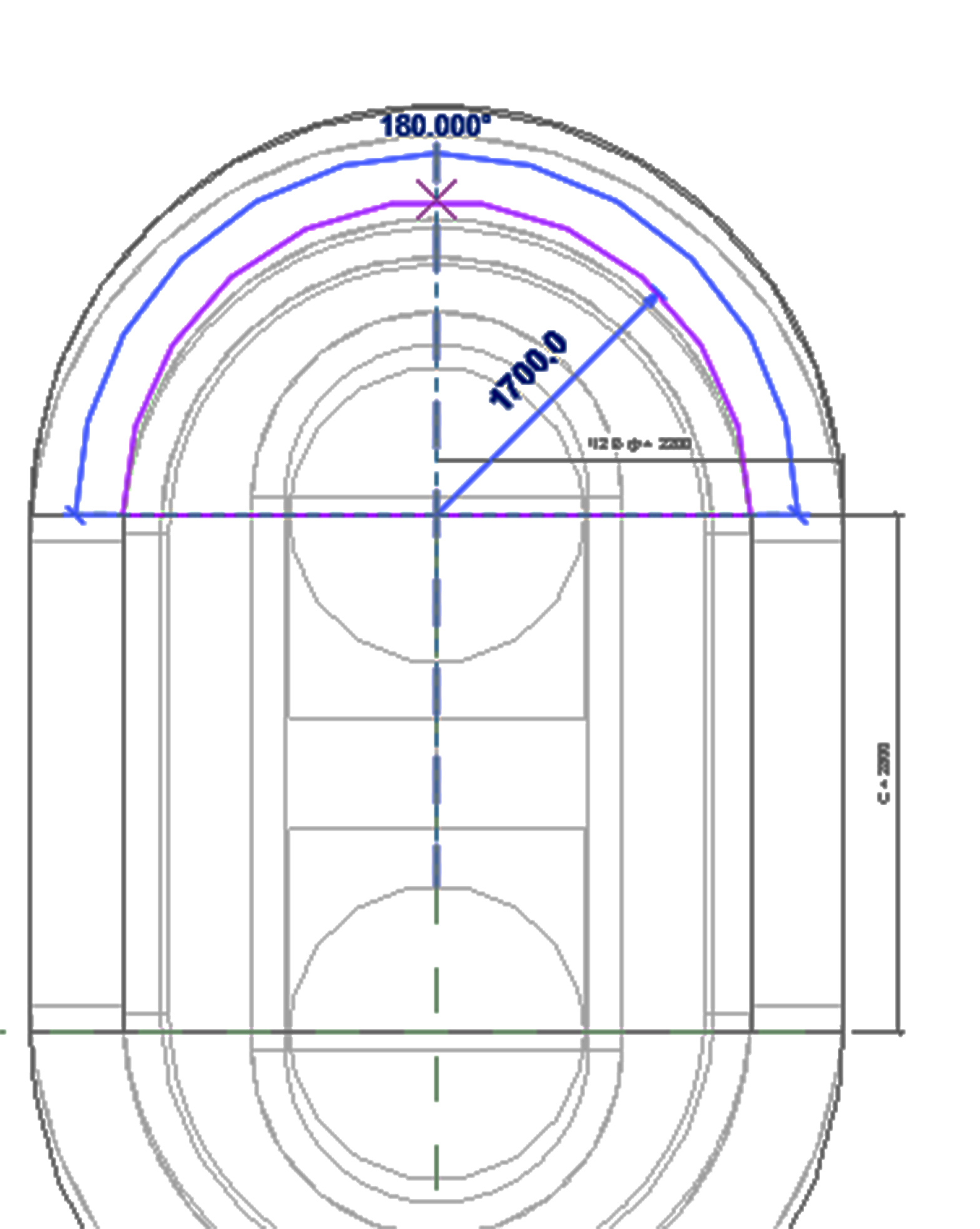

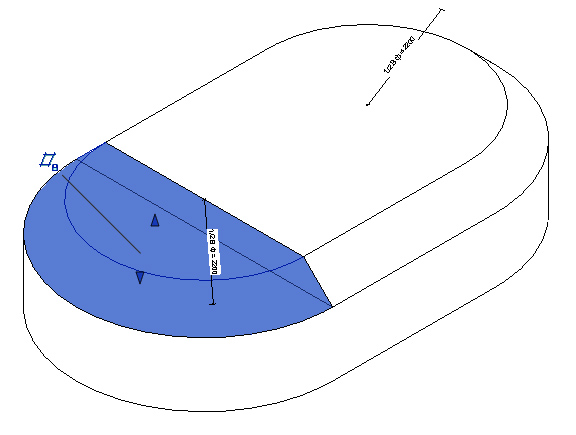

Для цього будуємо контур півкола радіусом R=Вф/2, замкнутого відрізком прямої. Дугу кола прив’язуємо до кутів першого тіла та виконуємо видавлювання з тими ж параметрами. (рис. 5, д).

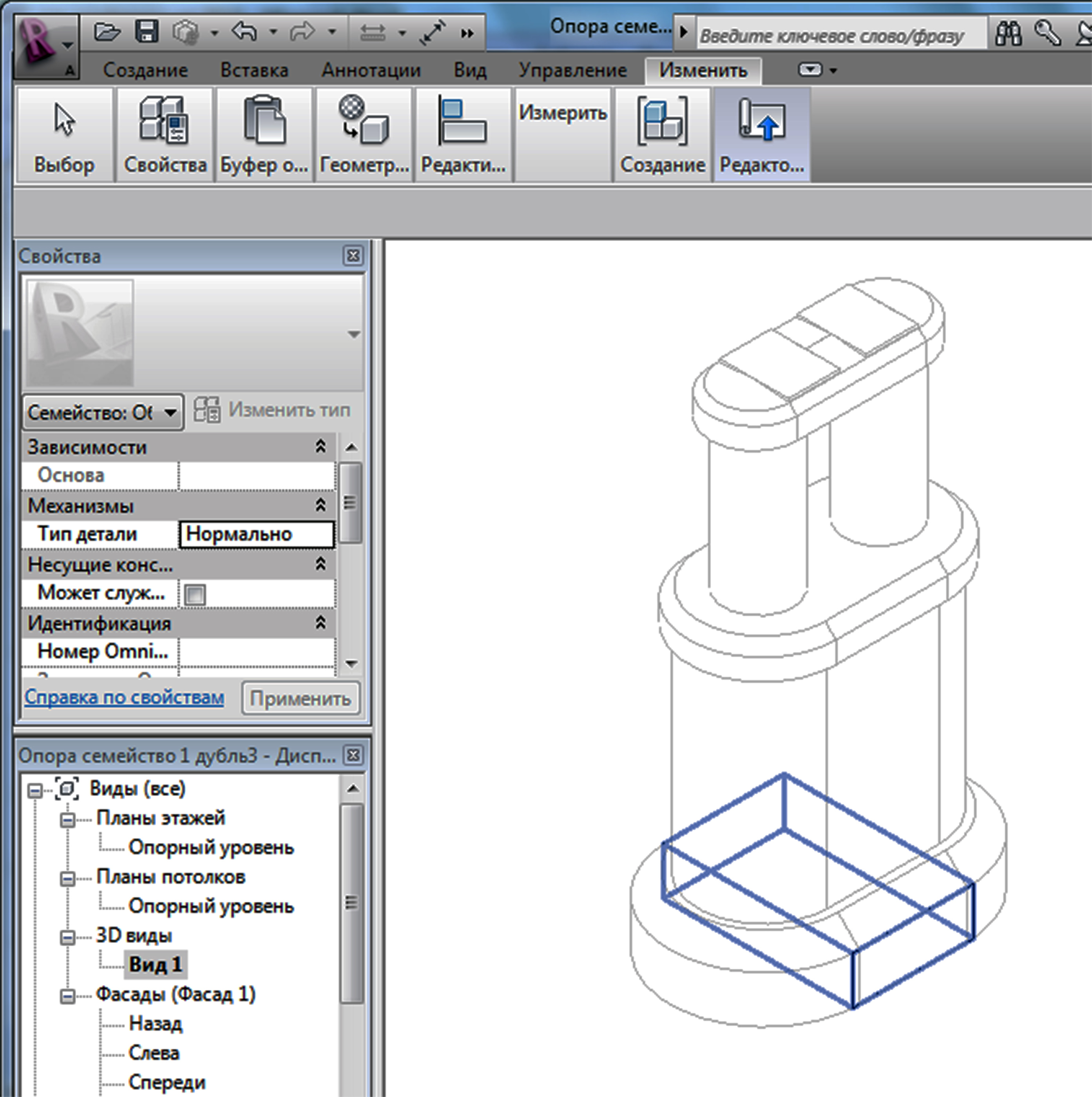

Перейдемо до 3D виду та об’єднаємо створені об’єкти через меню «ГЕОМЕТРИЯ» – «СОЕДИНИТЬ» (рис. 5, е).

Одразу перевіримо коректність роботи створеного об’єкта при зміні параметрів. Для цього збільшимо відстань між осями С вдвічі та змінимо висоту фундаменту hф з 1 600 мм на 2 000 мм (рис. 5, є). Для порівняння змін залишимо в проекті модель опори, що імпортована з AutoCAD. Очевидно, що побудоване тіло змінило розміри, отже параметри задані коректно.

Для подальшої роботи відновимо первинно встановлені параметри та перейдемо на опорний рівень плану.

а  а                                                                                   б  b

в  c                                                                                      г  d

д  e                                                                                                е  f                                              є  g

Рис. 5. Створення геометрії фундаменту

Fig. 5. Creation of foundation geometry

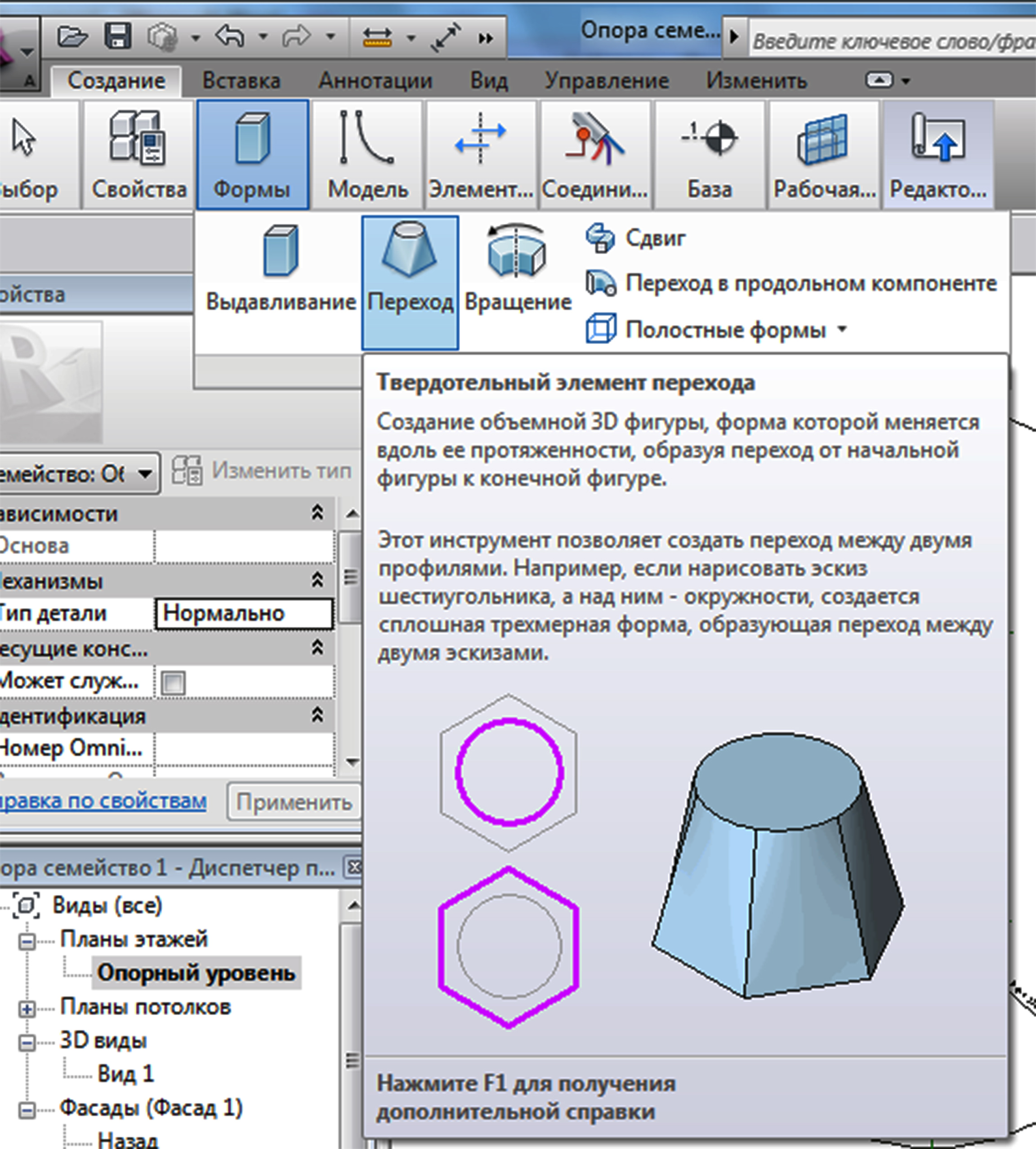

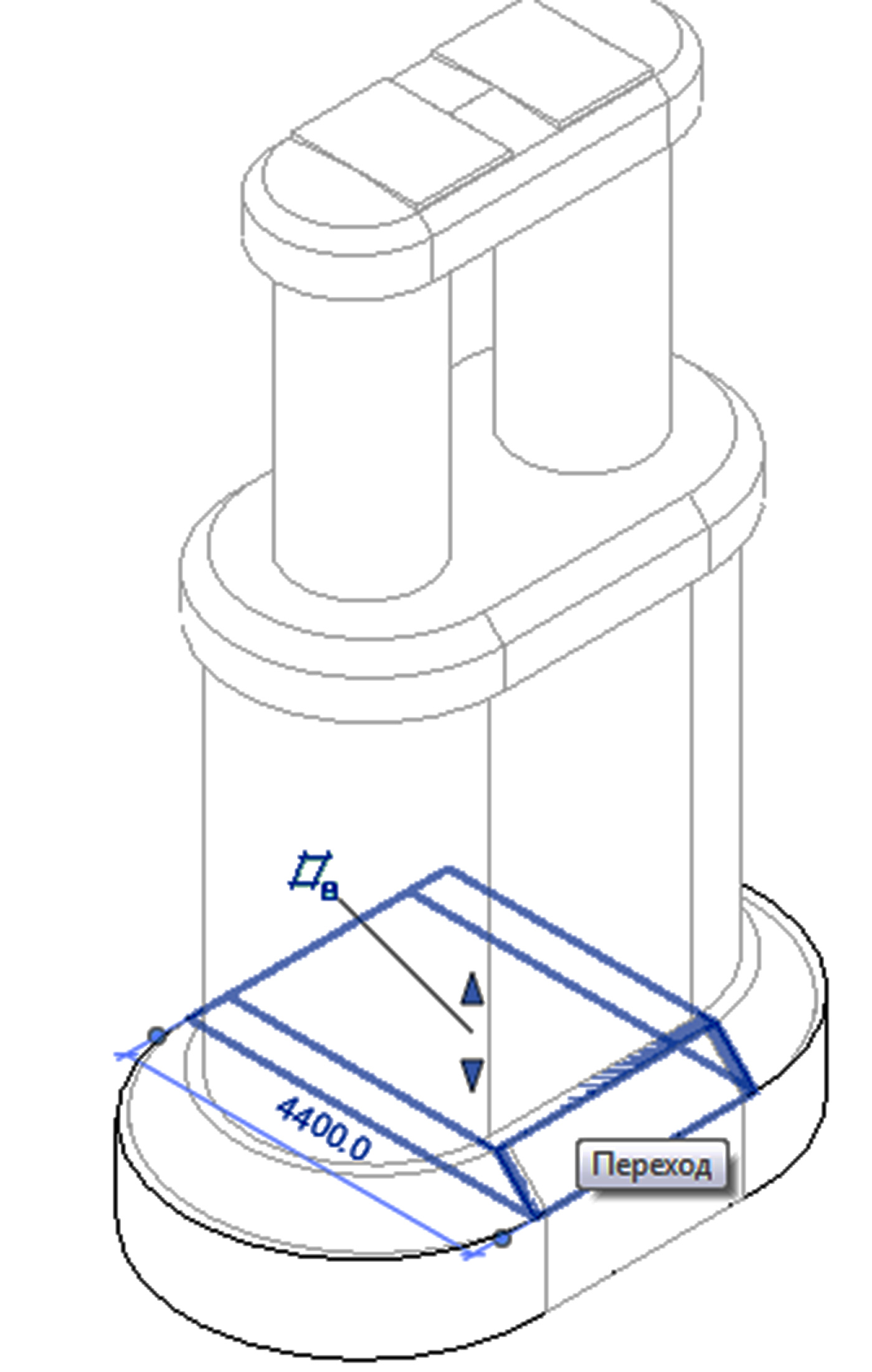

Фаску фундаменту побудуємо за допомогою інструмента «СОЗДАТЬ» – «ПЕРЕХОД» (рис. 6, а). Спочатку слід вказати «робочу площину», вибравши її з раніше створених. Далі будуємо контур нижньої основи тіла переходу, потім контур верхньої онови. Задаємо висоту видавлювання – 500 мм, і підтверджуємо, що побудови закінчено. Усі контури прив’язуємо до відповідних ліній ескізу (імпортованої моделі). Форму переходу поділимо на три умовні частини, як і попередню форму видавлювання. Центральну частину прямокутної форми бачимо на рис. 6, б.

Далі будуємо послідовно дві заокруглені форми переходу (рис. 6, в). Результат бачимо на рис. 6, г.

Перевіримо коректність зміни параметрів (рис. 6, д).

а  a

б  b

в  c

г  d                                                                                                 д  e

Рис. 6. Побудова фаски

Fig. 6. Building of chamfer

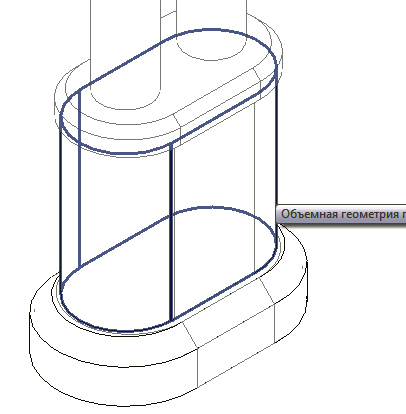

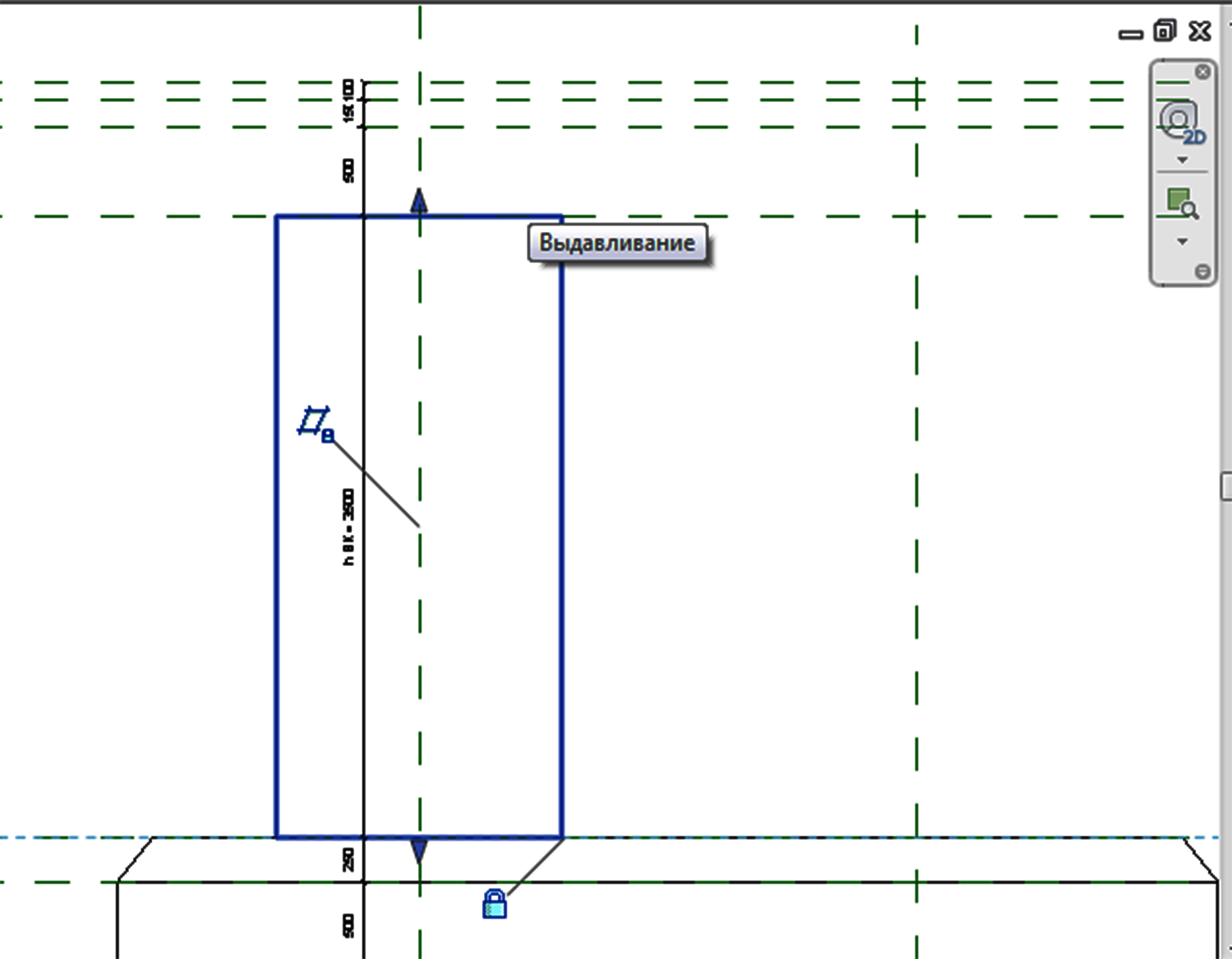

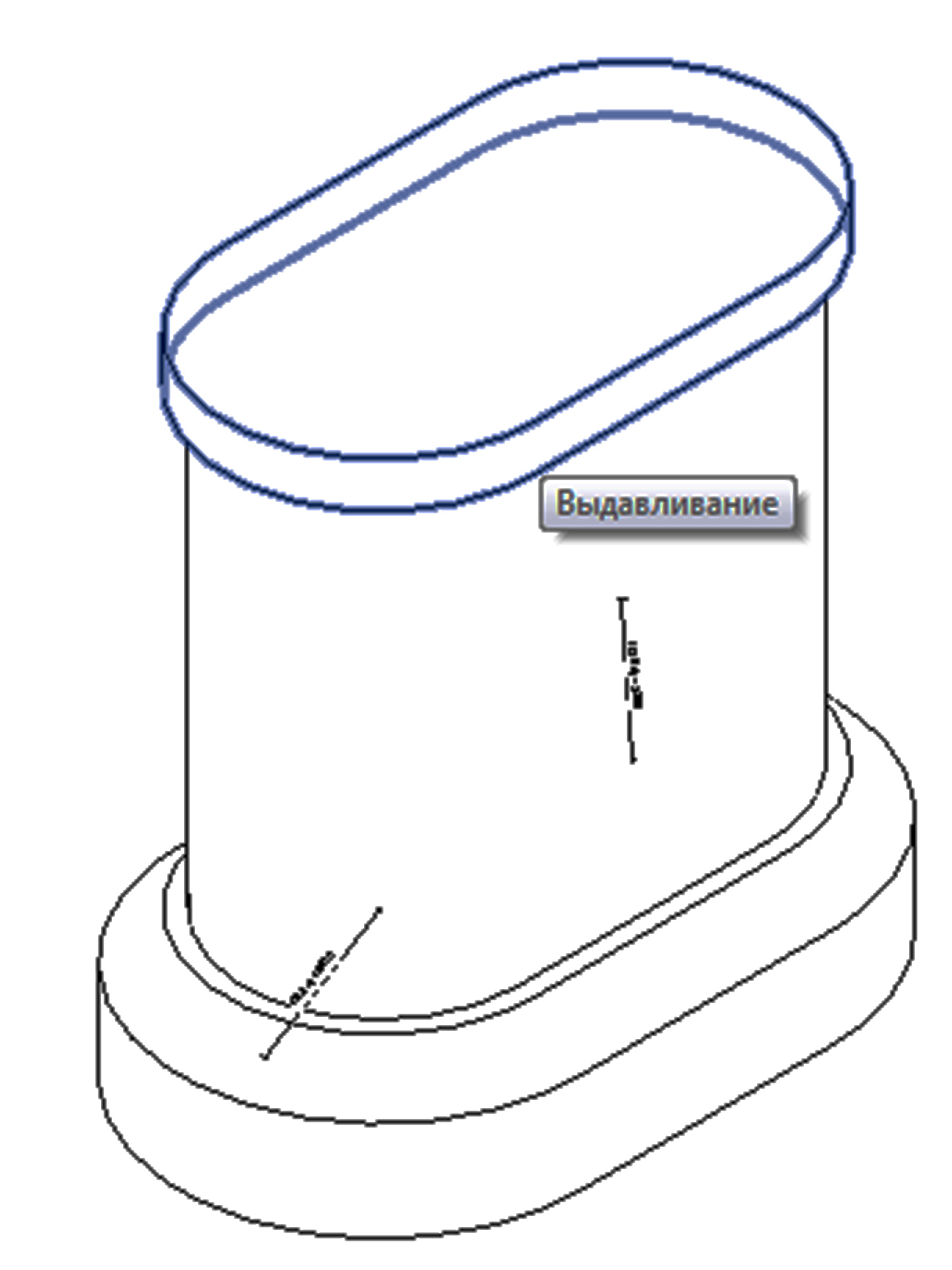

Тіло опори створюємо за аналогією з фундаментом, використовуючи інструмент «ВЫДАВЛИВАНИЕ». Робочу площину вибираємо за зрізом фундаменту зі створених опорних площин [1, 6, 7].

Висоту задаємо як змінний параметр, що залежить від повної висоти опори (рис. 7, а).

Після побудови необхідно зв’язати створене тіло з опорними площинами.

Для виконання цієї операції перейдемо у вікно «ФАСАД» – зліва, та зафіксуємо «замочками» створений об’єкт (рис. 7, б).

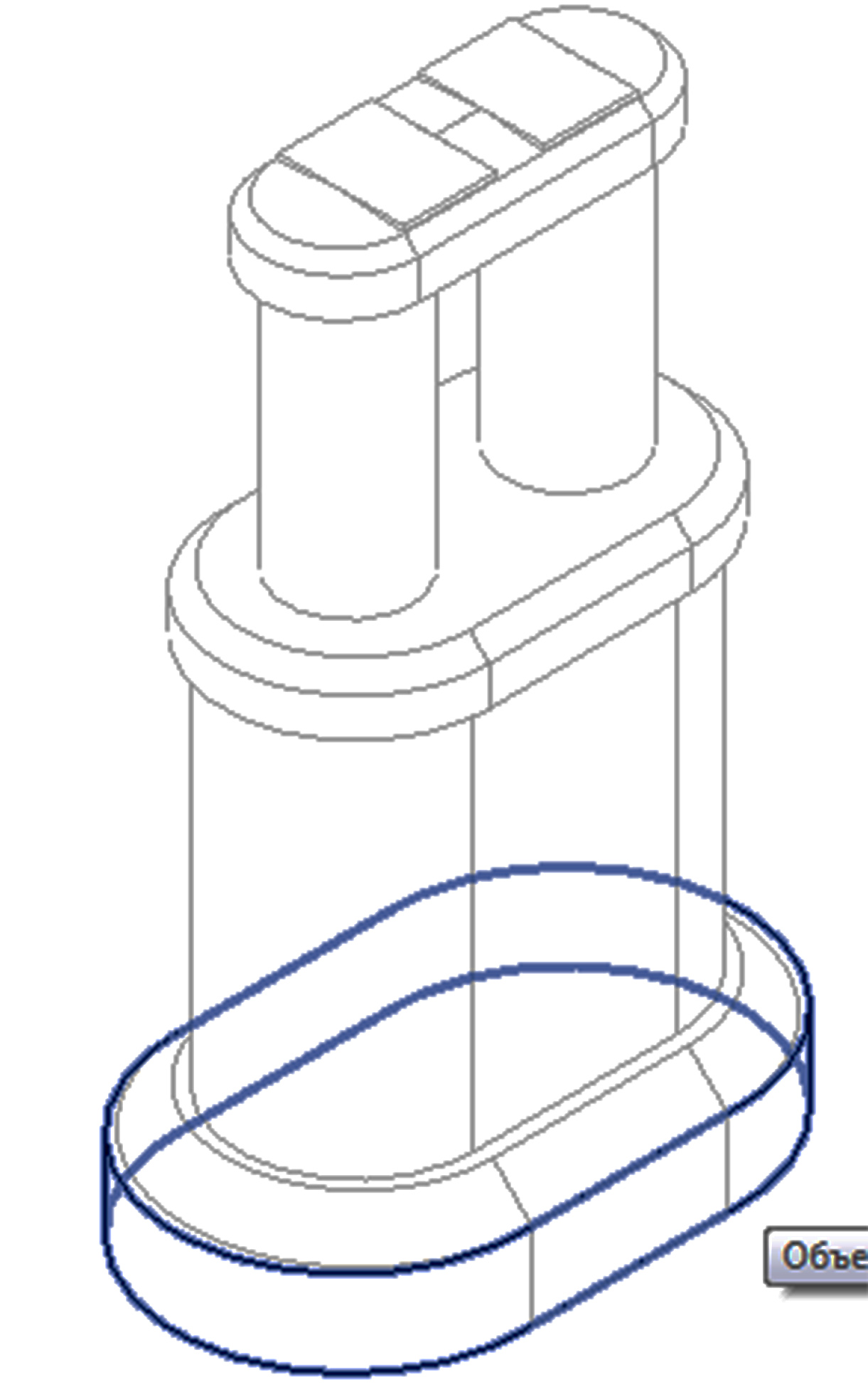

Геометрія проміжної плити аналогічна геометрії фундаменту, тож послідовно виконаємо операції, аналогічні раніше розглянутим (рис. 7, в, 7, г). Наприкінці побудов зафіксуємо обєкт, скріплюючи його з опорними площинами.

а  a                                                                          б  b

в  c                                                                         г  d

Рис. 7. Створення геометрії тіла опори

Fig. 7. Creating the geometry of the support body

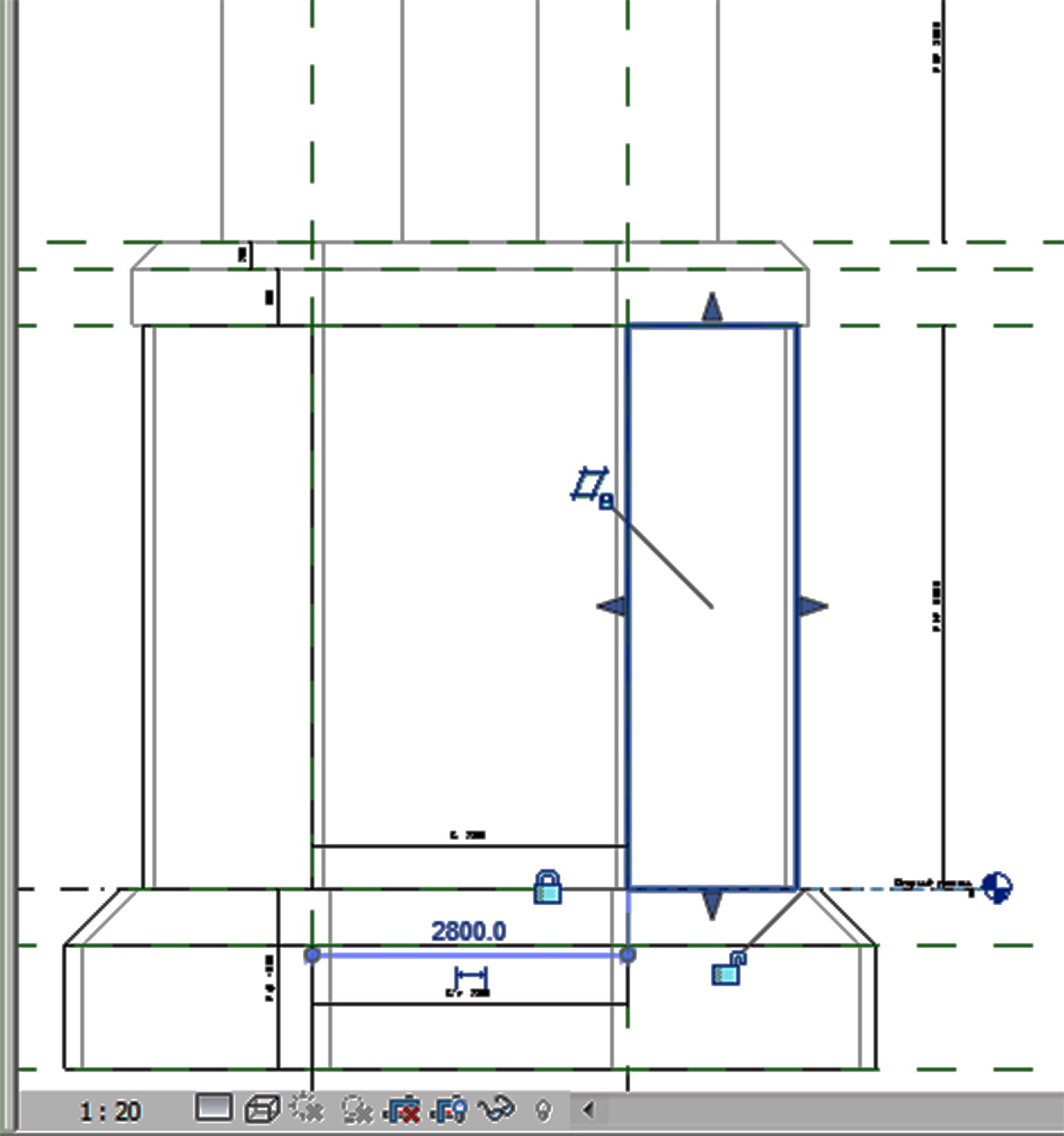

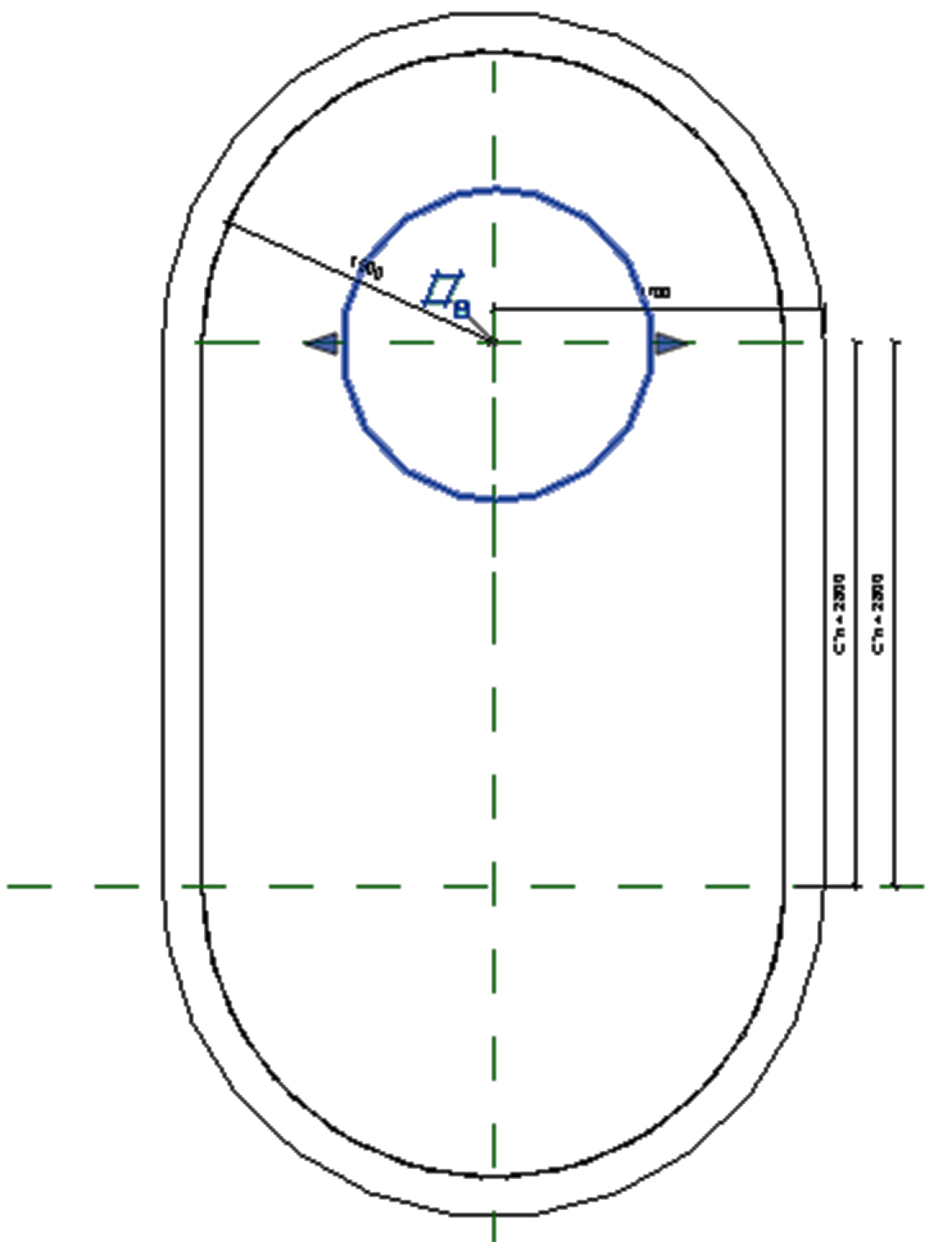

Перейдемо на рівень зрізу проміжної плити, прив’язуючись до вертикальної опорної площини, створимо тіло видавлювання в основі якого коло діаметром d _ВК (рис. 8, а). Одразу введемо параметр діаметра колони в таблиці «ТИПОРАЗМЕРЫ В СИМЕЙСТВЕ» та закріпимо колону за вертикальними площинами у вікні «фасад-зліва» (рис. 8, б).

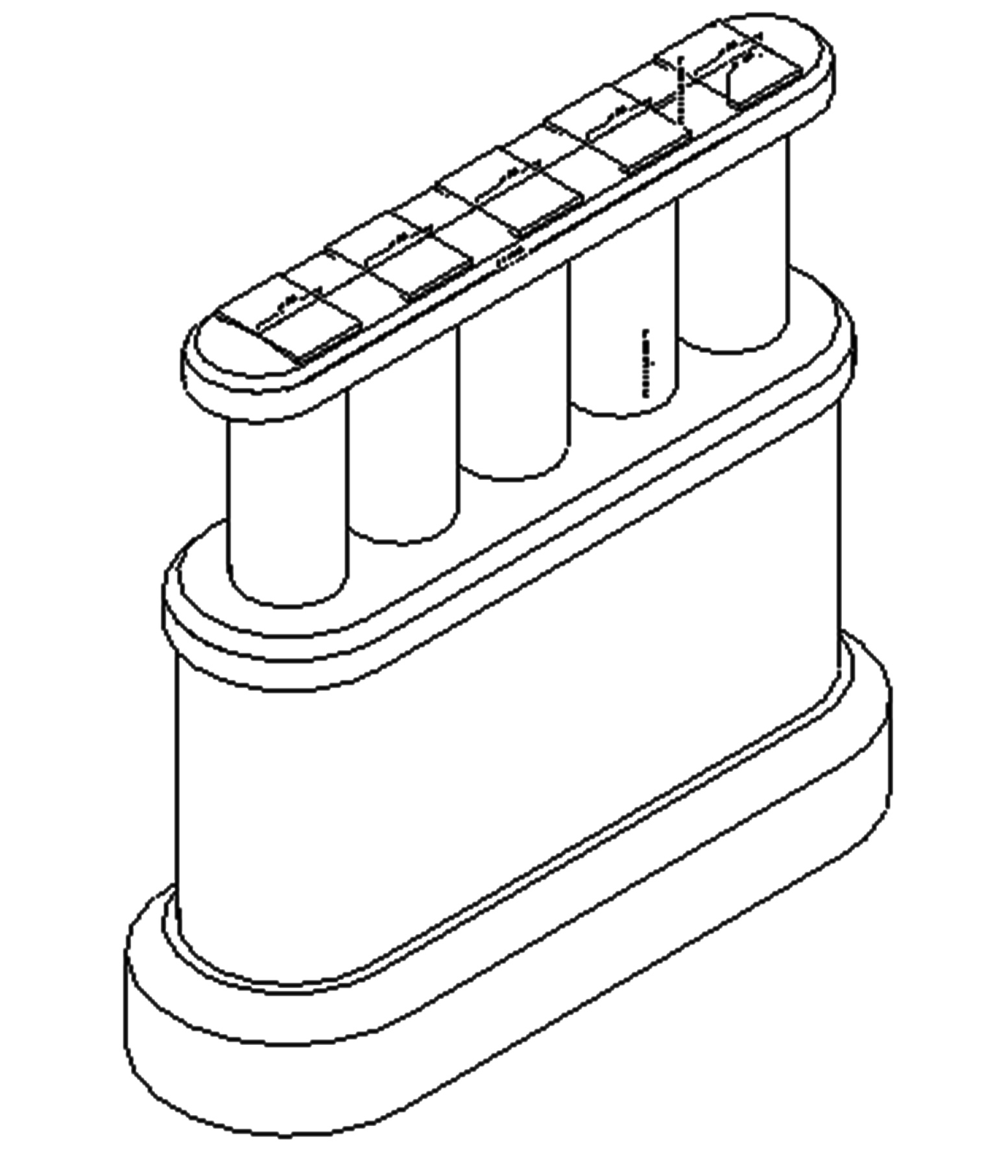

Враховуючи, що планується на базі вибраної опори залізничного моста створити опору для автодорожнього моста, де кількість колон більша двох, побудуємо другу колону за допомогою команди «МАССИВ». Відстань між елементами масиву дорівнює відстані між осями колон С. Кількість елементів – 2, але добавимо змінний параметр n в таблицю «ТИПОРАЗМЕРЫ В СИМЕЙСТВЕ» (рис. 8, в). Якщо змінити кількість елементів n з 2 на 5, побачимо, що опора коректно змінює параметри (рис. 8, г).

Повернемо опорі попередній вигляд, щоб перейти до наступних побудов.

а  a                                                                               б  b

в  c                                                                                 г  d

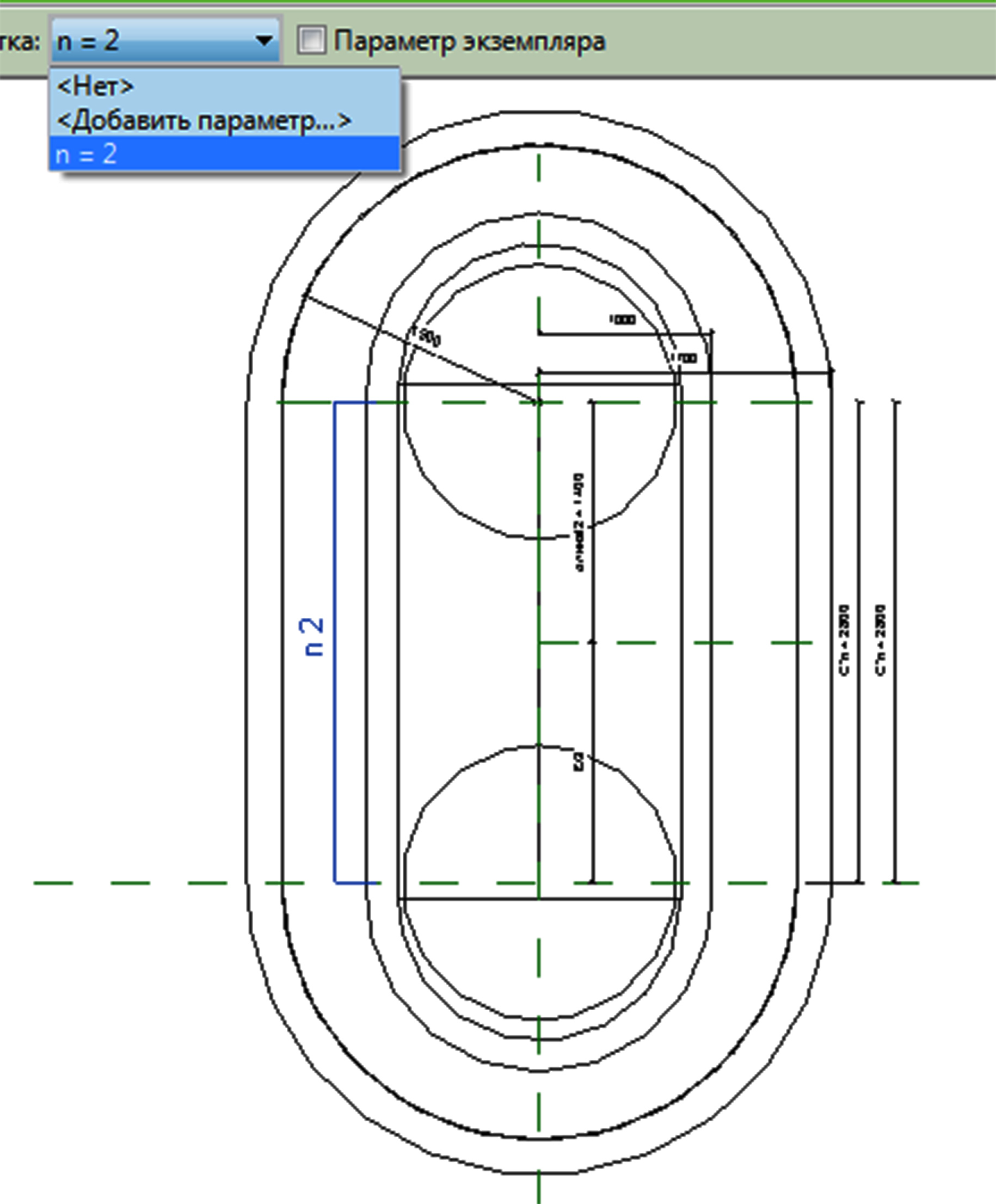

Рис. 8. Побудова колон

Fig. 8. Construction of columns

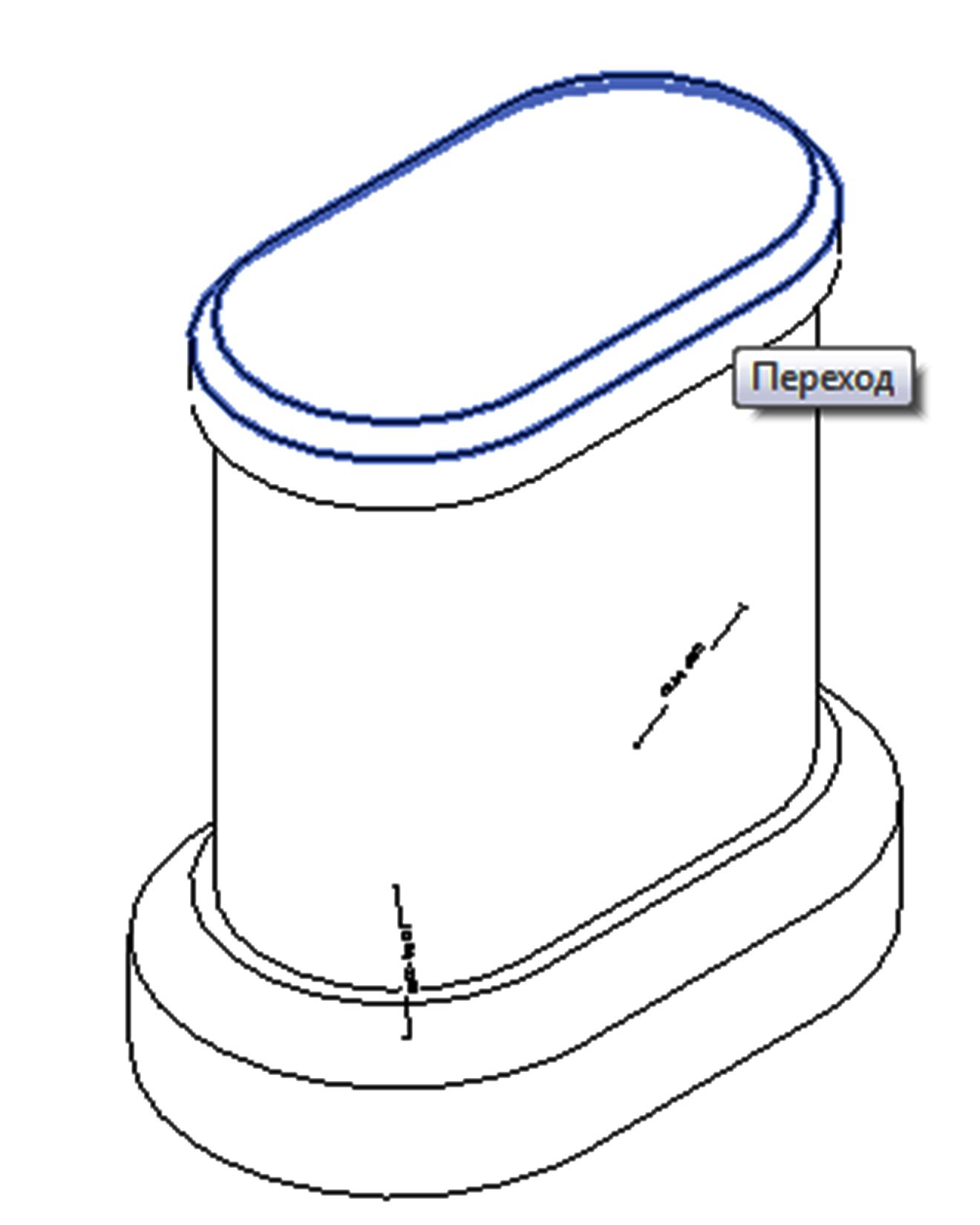

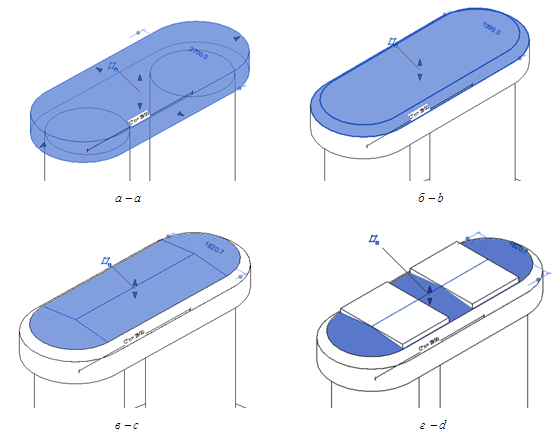

Підферменна плита будується також аналогічно фундаменту, але тіл переходу буде два – одне створює фаску, друге – злив. Тож виконаємо ці побудови, не забуваючи ввести відповідні параметри та закріпити об’єкти за опорними площинами (рис. 9, а, 9, б, 9, в).

Наприкінці побудов створимо опорні подушки. Розміри їх можна встановити фіксовані або змінні. Відстань між осями опор для залізничного моста відрізняється від величини С, тож треба створити додаткові опорні площини, на відстані С_оп побудувати один елемент за допомогою команди «МАССИВ» з кількістю елементів n=2. Результат можемо бачити на рис. 9, г.

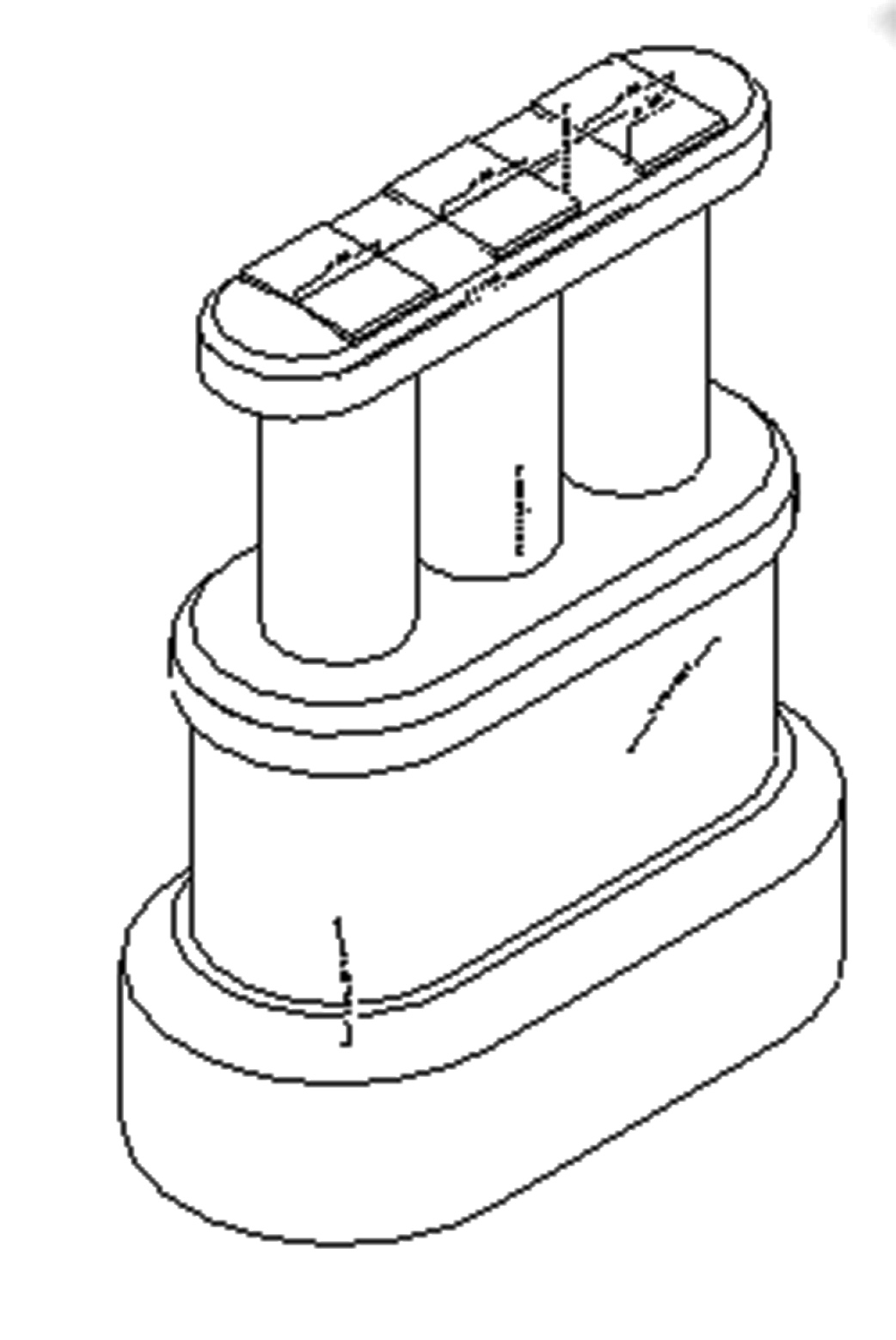

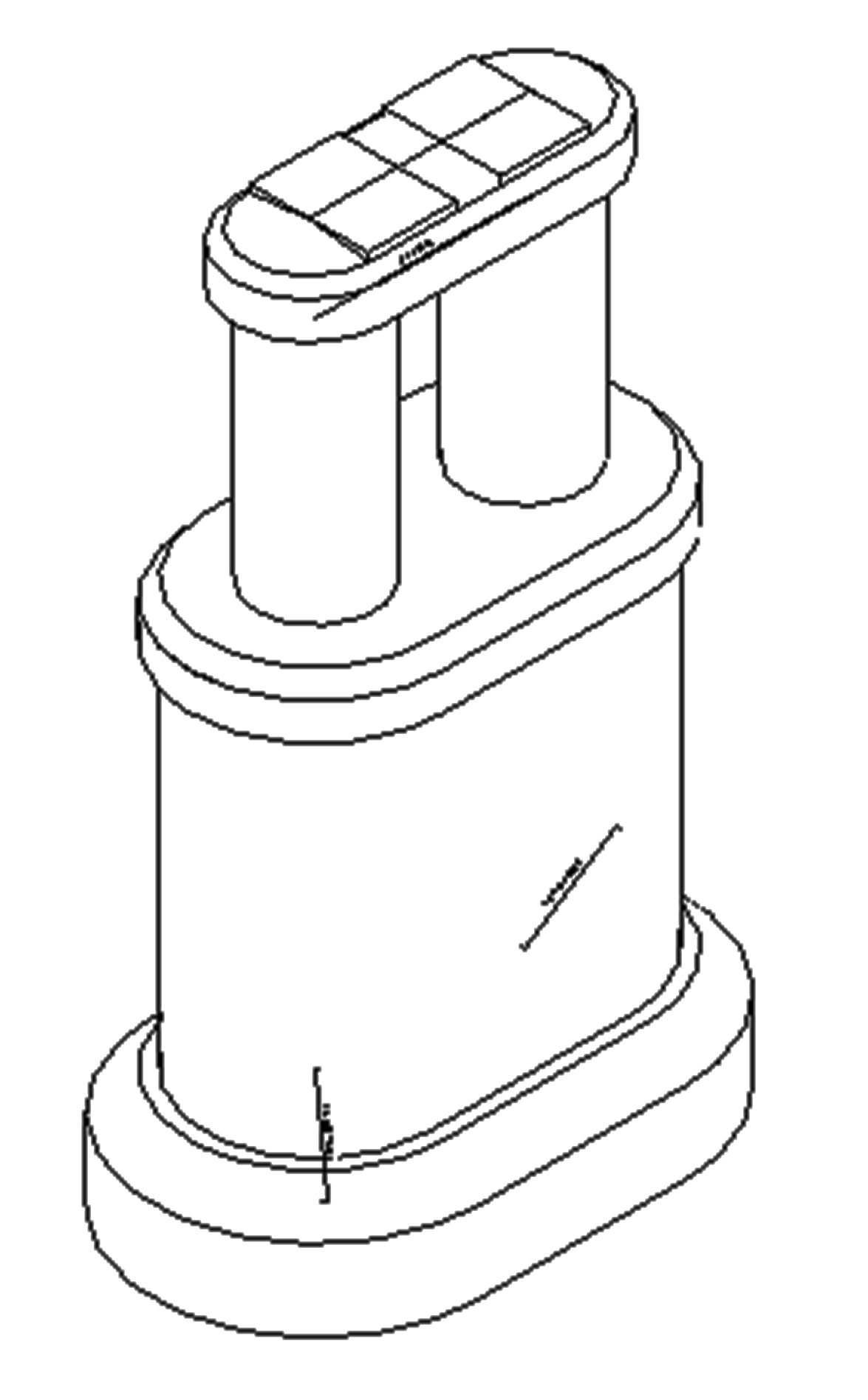

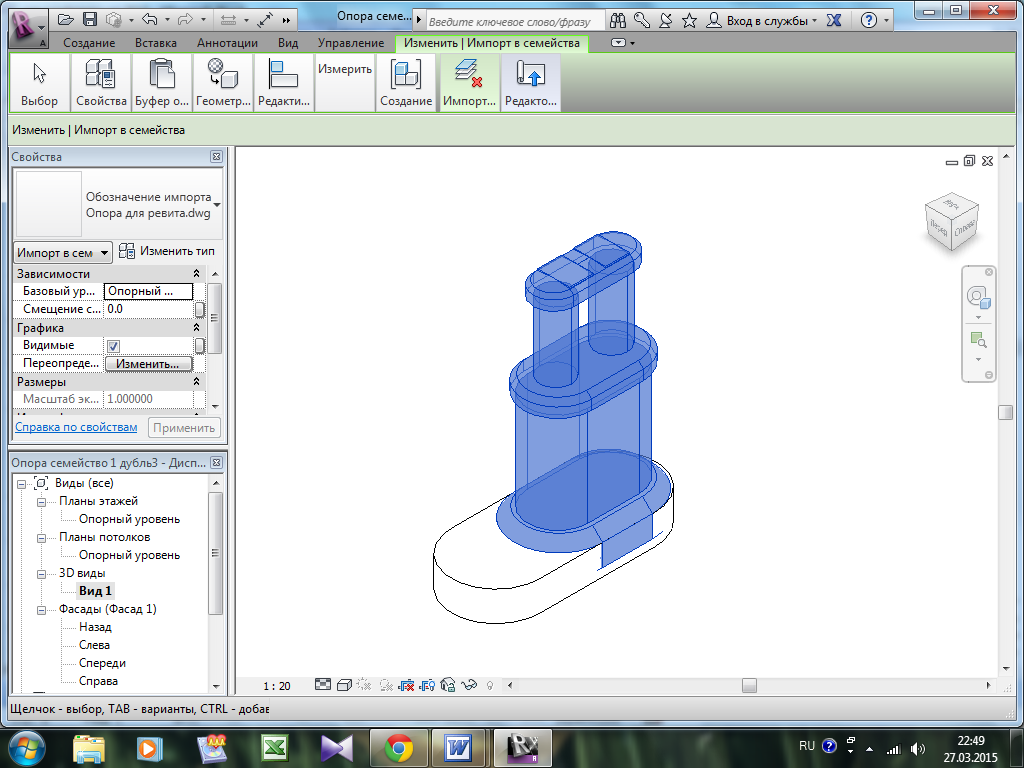

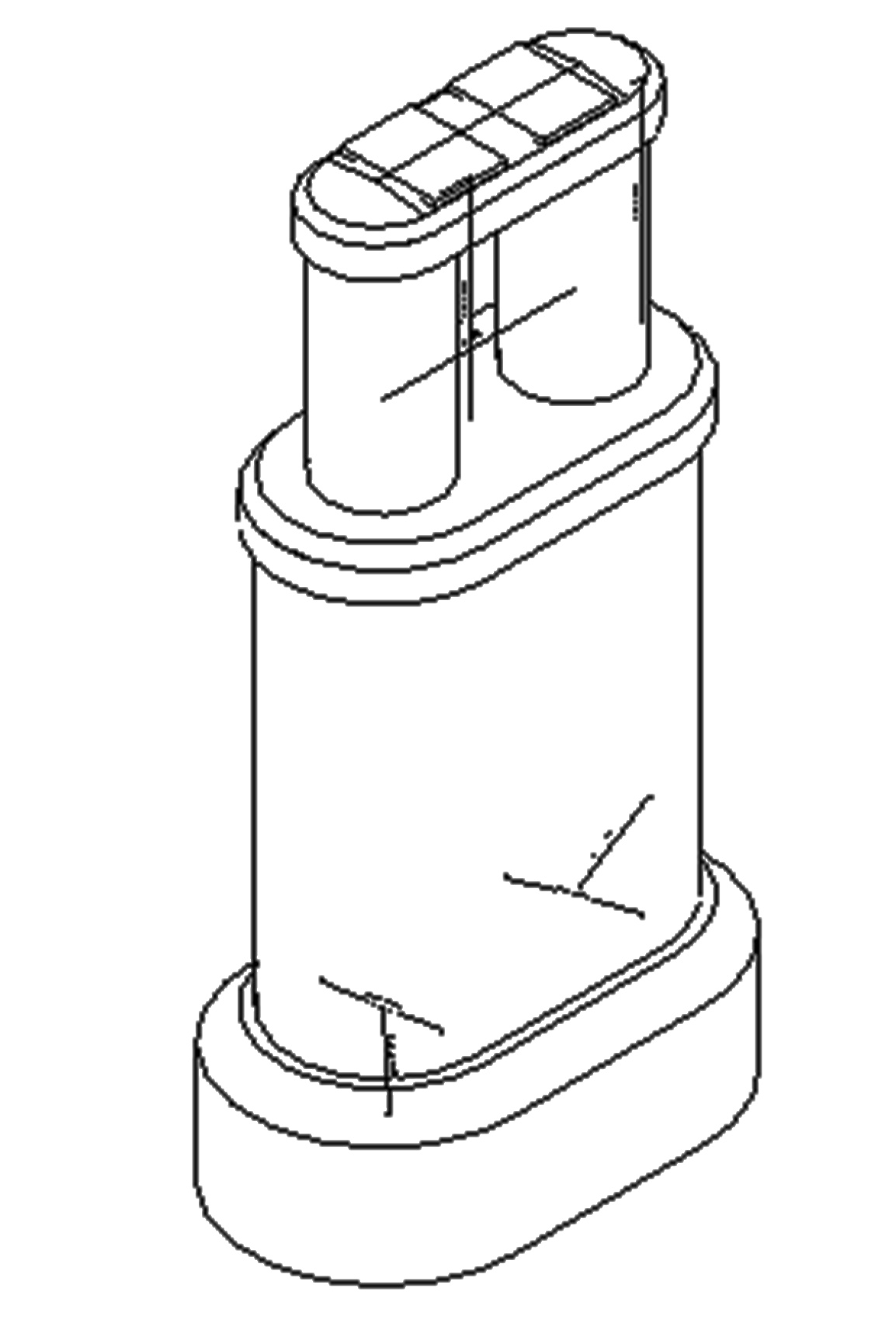

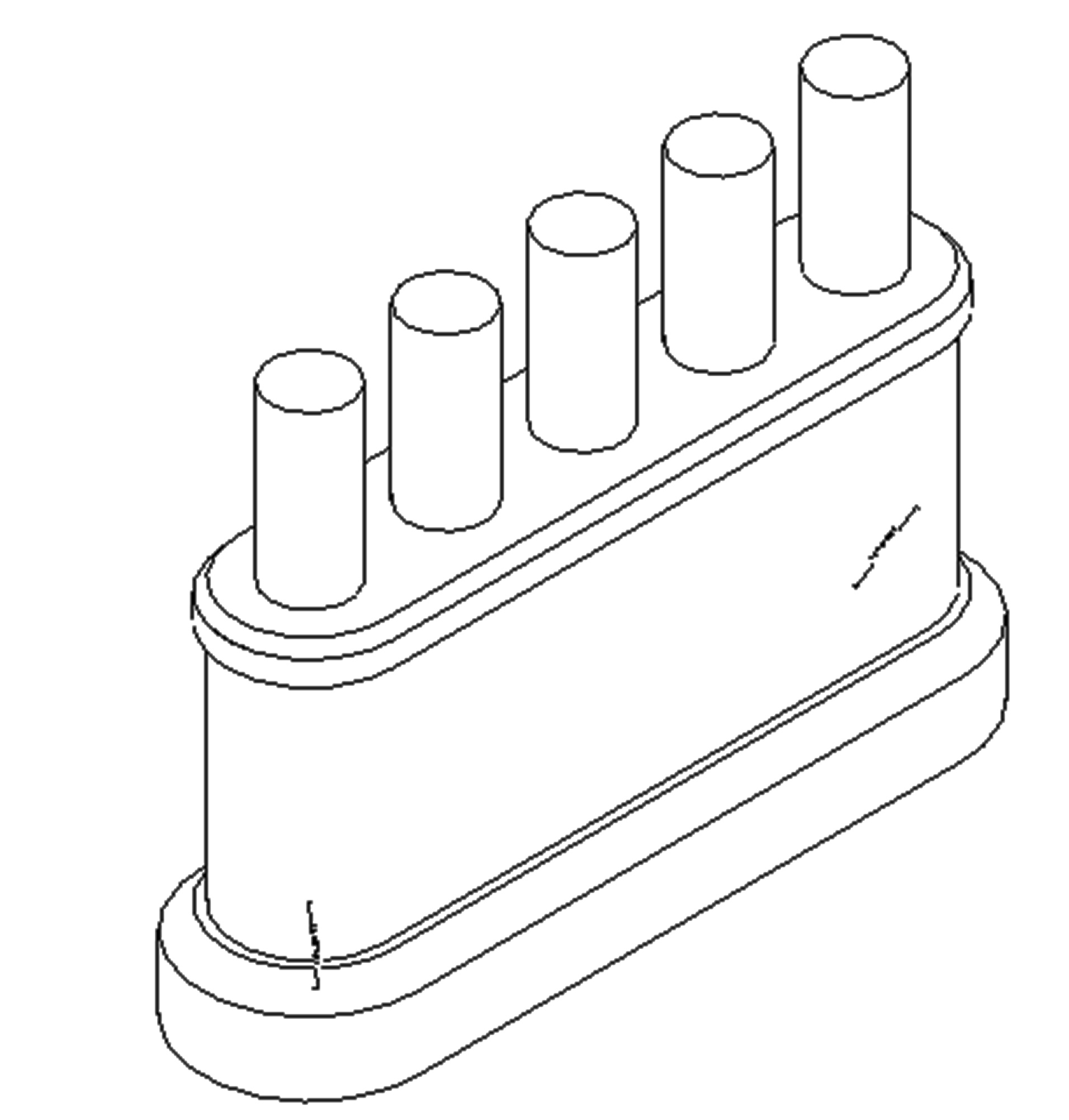

У результаті отримано просторову тривимірну модель опори із певними розмірними залежностями (рис. 10, а), назвемо її «Тип 1». Для перевірки коректності зміни параметрів задаємо інші значення висоти опори, діаметра колон та висоти фундаменту. Результат бачимо на рис. 10, б. Після деяких налаштувань параметрів прив’язки опорних подушок та геометрії підферменної плити змінимо тип опори на автодорожню. Збільшимо кількість колон до 5 та збережемо як сімейство «Тип 2» (рис. 10, в). Далі також змінимо висоту опори, кількість колон, висоту фундаменту. Результат бачимо на рис. 10, г.

Рис. 9. Побудова геометрії підферменної плити

Fig. 9. Construction of the bridge cap geometry

       а  a                                              б  b                                     в  c                                       г  d

Рис. 10. Просторова тривимірна модель опори

Fig. 10. Spatial three-dimensional support model

Наукова новизна та практична
значимість

На сьогоднішній день актуальним є використання новітніх комп’ютерних технологій при проектуванні будь-яких об’єктів. Створення параметричних інформаційних моделей – один з найпрогресивніших напрямків комп’ютерного проектування, але не достатньо ще вивчений. Як в літературі, так і в інтернет-ресурсах, параметризація розглядається на прикладі примітивних об’єктів [6-13]. Що стосується створення параметричних моделей елементів мостових переходів – у літературі така інформація не зустрічається, отже запропонована вперше.

Побудова параметричних об’єктів в Revit потребує більш детального аналізу моделі та взаємозв’язків геометричних елементів та біль-шого часу, ніж виконання креслень у плоскому контурі чи побудова просторової моделі в Autocad. Але в результаті ми отримаємо об’єкт, який в подальшому можна налаштовувати, редагувати, використовувати в різних проектах, що значно зекономить час. Наприклад, можна розрахувати об’єм бетону, використати побудовану модель для подальших розрахунків міцності, тощо. Особливо це актуально, враховуючи тенденцію до уніфікації елементів мостових переходів та використання збірних елементів конструкцій. Можемо відмітити, що зміна параметрів висот, кількості елементів масиву, відстані між елементами відбувається коректно, при вірних вихідних даних та прив’язках окремих елементів до базового рівня. Проектування ж мостів як плоского контуру, порівняно з просторовим моделюванням, довгий та не ефективний процес, до того ж не дає можливості візуалізації проектів.

Висновки

1. Отримано параметричну інформаційну модель опори моста, на прикладі якої розглянуто можливості Аutodesk Revit.

2. Параметризація просторових моделей дає можливість значно прискорити і спростити процес проектування, використовуючи типові параметричні моделі в багатьох проектах, адже стандартні елементи для мостових переходів у програмних продуктах поки що не представлені.

3. У цілому можна порекомендувати для вивчення та використання продукт Autodesk Revit, особливо можливості параметризації об’єктів, бо очевидно, що за прогресивними технологіями майбутнє.

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

1. Вандезанд, Д. Autodesk Revit. Architecture 2013–2014 : офиц. учеб. курс / Д. Вандезанд,
   Ф. Рид, Э. Кригел. – Москва : ДМК, 2013. – 327 с.

2. Гирич, В. Локалізація архітектурно-будівельного пакету Revit в Україні, створення бібліотек / В. Гирич, О. Терещенко // Proceedings of the National Aviation University. – 2006. – Vol. 29, No. 3. – Р. 82–84.
   doi: 10.18372/2306-1472.29.1361.

3. Голдберг, Э. Для архитекторов: Revit Architecture 2009/2010 : самоучитель по технологии BIM /
   Э. Голдберг. – Москва : ДМК, 2010. – 471 с.

4. Информационная модель здания. Строительные конструкции. AUTODESK REVIT Structure 2010
   [Електронний ресурс]. – Режим доступу: http://www.arcada.com.ua/infot/free/RevitStruct10_Brochure-Detail_A4_RUS.pdf. – Назва з екрана. – Перевірено : 04.04.2017.

5. Михайленко, В. Є. Інженерна та комп’ютерна графіка / В. Є. михайленко, В. В. Ванін, С. М. Ковальов. – 6-е вид. – Київ : Каравела, 2012. – 368 с.

6. Ожигин, Д. А. Работа с параметрическими компонентами Autodesk Revit [Електронний ресурс] /
   Д. А. Ожигин // CADmaster. – 2006. – № 4. – С. 86–90. – Режим доступу: http://www.cadmaster.ru/magazin/articles/cm_34_autodesk_revit.html#hcq=Bhayiyp. – Назва з екрана. – Перевірено : 04.04.2017.

7. Плохой, И. Создание параметризированных семейств [Електронний ресурс] / И. Плохой // Revit MEP. – 2008. – 23 сент. – Режим доступу: http://revit-mep-plohoy.blogspot.com/2008/09/blog-post_23.html. – Назва
   з екрана. – Перевірено : 04.04.2017.

8. Проектирование и сооружение фундаментов опор мостов и путепроводов / А. А. Шеин, В. А. Швецов, А. А. Пискунов, И. Г. Овчинников. – Казань : КГАСА, 2003. – 289 с.

9. Создание семейств с использованием общих параметров в Autodesk Revit Architecture 2011 [Електронний ресурс]. – Режим доступу: http:/www.cad.ru/ru/software/Revit_Architecture/lessons/creating_a_family.php. – Назва з екрана. – Перевірено : 04.04.2017.

10. Чубрик, Д. Семейства Revit. Параметризация вложенных семейств Revit [Електронний ресурс] /
    Д. Чубрик // Revit: просто о сложном. – 2016. – 25 мар. – Режим доступу: http://easy4smart.blogspot.com/2016/03/revit-family-param.html. – Назва з екрана. – Перевірено : 04.04.2017.

11. Baik, A. Hijazi architectural object library (haol) / A. Baik, J. Boehm // The Intern. Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences. – 2017. – Vol. XLII-2/W3. – P. 55–62.
    doi:10.5194/isprs-archives-xlii-2-w3-55-2017.

12. Garagnani, S. Il modello parametrico in architettura: la tecnologia B.I.M. di Autodesk Revit / S. Garagnani,
    S. C. Luciani // Disegnarecon. – 2011. – Vol. 4 (7). – P. 20–29.

13. Yang, X. Parametric modelling of as-built beam framed structure in BIM environment / X. Yang, M. Koehl, P. Grussenmeyer// The Intern. Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences. – 2017. – Vol. XLII-2/W3. – P. 651–657. doi:10.5194/isprs-archives-xlii-2-w3-651-2017.
