ISSN 2307–3489 (Print), ІSSN 2307–6666 (Online)

Наука та прогрес транспорту. Вісник Дніпропетровського
національного університету залізничного транспорту, 2017, № 4 (70)

нетрадиційні види транспорту. машини та механізми

Вступ

Загальна зношеність комунального господарства та збільшення енергоспоживання у великих містах змушують комунальників модернізувати свої старі мережі й створювати нові. Виконання монтажних робіт в умовах сучасного мегаполісу вимагає широкого використання безтраншейних технологій, які широко представлені на ринку послуг. Основним недоліком цих технологій є їхня вартість, що випливає з високої вартості бурового обладнання та собівартості виконання робіт. З різноманіття представлених на ринку методів отримання технологічних порожнин у ґрунті найбільш простим та дешевим є статичний прокол. Його використовують для безтраншейного прокладання розподільних інженерних мереж під дорогами або іншими завадами руху на трасі. Для створення горизонтальних свердловин широко використовується метод статичного проколу ґрунту. Простота обладнання, мінімальні експлуатаційні витрати та простота експлуатації сприяють швидкому поширенню даного методу. Метод полягає в силовому проникненні крізь ґрунт проколюючого робочого органу, параметри якого визначають його опір, який, у свою чергу, впливає на параметри приводу силової установки. Таким чином, визначення еквівалентного діаметра конічного наконечника за діаметром свердловини та отримання теоретичного способу розрахунку оптимальних параметрів ґрунтопроколюючої головки є актуальною задачею.

Мета

Метою роботи є теоретичне визначення еквівалентного діаметра конічного наконечника залежно від діаметра свердловини та способу розрахунку оптимальних параметрів ґрунто-проколюючої головки.

Методика

Загальні закономірності процесів проколу ґрунту та формування горизонтально спрямованої свердловин викладені в роботах [4, 6, 11]. Результати досліджень впливу конструктивних параметрів конусного робочого органу на процес проколу ґрунту та пошук раціонального кута конуса викладено в роботах [3, 7, 10, 12, 13, 14, 17–20, 22]. Зміни якостей ґрунту в навколишньому просторі свердловини під час статичного проколу ґрунту та їх вплив на процеси формування лідерної свердловини та її розширення були розглянуті в роботах [2, 11, 15, 16, 21]. Досліджень з визначення еквівалентного діаметра конічно-циліндричного наконечника залежно від діаметра свердловини та теоретичний спосіб розрахунку оптимальних параметрів ґрунтопроколюючої головки не виявлено.

Очевидно, що сумарний опір проколюванню складається з опорів конічної і циліндричної частин наконечника. Згідно з попередньої роботою авторів [9] теоретично визначений опір заглибленню конічно-циліндричного наконечника в ґрунт дорівнює:

, (1)

де – компресійний модуль деформації ґрунту; – природна вологість ґрунту; – щільність твердого ґрунту (щільність ґрунту за умови, що в ньому відсутні пори);
– щільність ґрунту в природному стані;
– коефіцієнт компресії ґрунту;
– діаметр конусного наконечника;
– коефіцієнт тертя ґрунту по конусу;
– кут при вершині конуса;
– відношення діаметра зони пружно-пластичних деформацій до діаметра основи конусного наконечника [10];
– напруження на границі пружної і пластичної зон, яке визначено було С. В. Кравцем та В. В.  Кованько [3];
– довжина циліндричної частини проколюючої головки;
– залишковий тиск ґрунту на циліндричну частину наконечника.

Залежність сумарного опору заглибленню від діаметра наконечника на глибині 1,5 м при  м та МПа приведена на рис. 1.

Щоб усунути з процесу статичного проколювання сили тертя на бічні циліндричні поверхні наконечника, необхідно діаметр головної конічної частини виконати більшим за діаметр циліндричної частини проколюючої головки. Визначимо еквівалентний діаметр конічної частини з умови рівності опорів для випадків:

1) – відсутні сили тертя на бічній поверхні наконечника;

2) – присутні сили тертя на бічній поверхні наконечника.

У першому випадку опір проколюванню дорівнює:

; (2)

, (3)

де – еквівалентний діаметр.

У другому випадку сумарний опір проколюванню обчислюється за формулою (1),

де – відношення діаметра зони пружно-пластичних деформацій до еквівалентного діаметра (діаметра конусного наконечника) [1].

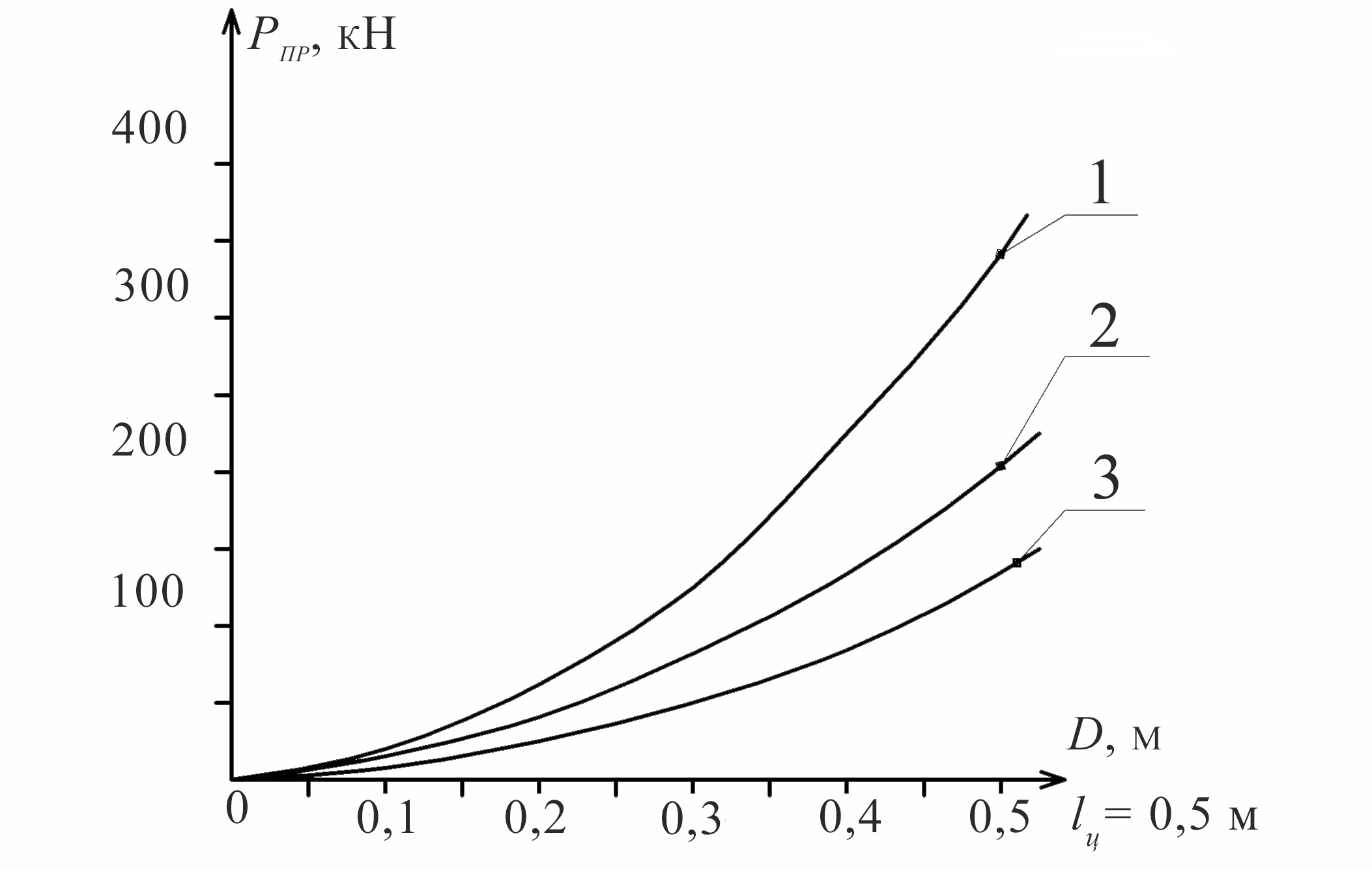

Рис. 1. Графіки залежності сумарного опору
переміщенню конічно-циліндричного
наконечника від діаметра на глибині 1,5 м:
1 – твердого супіску; 2 – напівтвердого суглинку;
3 – тугопластичної глини

Fig. 1. Dependency graph of the total resistance to the displacement of a cone-cylinder tip on
a diameter at 1.5 m depth:
1 – sandy clay; 2 – semi-solid loam;
3 – stiff clay

З умови рівності визначимо еквівалентний за опором діаметр :

. (4)

Залежність еквівалентного діаметра основи конуса від діаметра циліндричної частини наконечника при м та МПа для різних ґрунтів показана на рис. 2.

Якщо діаметр конусної частини наконечника , то опір проколюванню буде знижений (у відсотках) за наступною залежністю:

. (5)

Визначимо мінімальний діаметр , який усуває дію пружних деформацій на циліндричну частину наконечника:

. (6)

На границі пружної і пластичної зони діє закон Гука [1, с. 247–250]:

, (7)

де – модуль пружності при об’ємному стисканні ґрунту (модуль об’ємної деформації); – відносна деформація ().

Модуль об’ємної деформації визначається через компресійний модуль ґрунту [1]:

, (8)

де – коефіцієнт бічного тиску визначається за формулою Г. І. Покровського [4, 11]:

, (9)

де – кут внутрішнього тертя ґрунту;
– коефіцієнт зчеплення ґрунту;
– критичний тиск ґрунту за несучою спроможністю.

Тоді

. (10)

Для твердого супіску
(при , м).

Для напівтвердого суглинку (при ,
м).

Для тугопластичної глини (при ,
м).

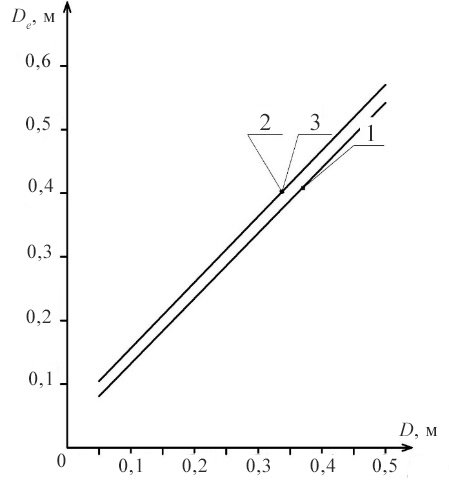

Рис. 2. Графіки залежності еквівалентного діаметра конічного наконечника від діаметра свердловини:
1 – для твердого супіску; 2, 3 – для напівтвердого
суглинку і тугопластичної глини

Fig. 2. Dependency graph of the equivalent diameter of the conical tip on the hole diameter:
1 – sandy clay; 2, 3 – semi-solid loam and stiff clay

Таким чином,

. (11)

Якщо проколювання здійснюється на глибині м, то для твердого супіску , для напівтвердого суглинку , для тугопластичної глини . Якщо , ґрунт на границі пружної і пластичної зон деформується за рахунок пружно-пластичних зсувів (руйнується).

Зниження опору проколювання при мінімальному діаметрі для різних ґрунтів приведено на рис. 3

Результати

З рис. 3 видно, що максимальне зниження опору проколюванню має місце: для твердого супіску при діаметрах м, для напівтвердого суглинку при діаметрах м, для тугопластичної глини при діаметрах м. Тому ефективність застосування конусних наконечників з виступами залежить від типу ґрунту, його консистенції, вологості і діаметра проколювання . Визначимо цей діаметр:

. (12)

Звідки оптимальний діаметр

. (13)

Визначимо максимальний граничний діаметр свердловини (ґрунтової порожнини) , при якому конічно-циліндричний наконечник з боковими виступами вже не дозволяє знизити зусилля проколюванню. Для цього прирівняємо зусилля проколювання наконечником з виступами () і без виступів ():

. (14)

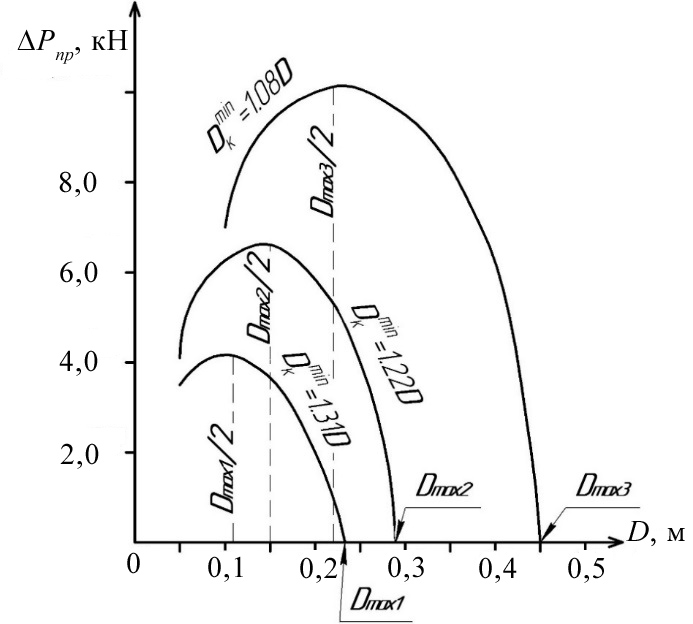

Рис. 3. Графіки залежності зниження опору проколюванню конусного наконечника з виступами від діаметра свердловини: 1 – для твердого супіску;
2 – для напівтвердого суглинку; 3 – для тугопластичної глини.

Fig. 3. Dependency graph the reduction of the resistance to broaching of the conical tip with spurs on the hole diameter: 1 – sandy clay; 2 – semi-solid loam; 3 – stiff clay

Звідки

(15)

Тобто

. (16)

Розрахунками визначено: для твердого супіску м; для напівтвердого суглинку м; для тугопластичної глини м. Це означає, що для лобовий опір конічно-циліндричного наконечника з діаметром в основі конуса зростає інтенсивніше за опір циліндричної частини наконечника. Максимальне зниження зусилля проколювання має місце для ґрунтової порожнини діаметр якої у 2 рази менший за максимальний граничний діаметр . Якщо діаметр ґрунтового отвору більший за , то необхідно утворювати не способом проколу, а способом протискування.

Наукова новизна та практична
значимість

Установлена залежність еквівалентного діаметра основи конуса від діаметра циліндричної частини наконечника проколюючої головки, яка дозволяє уникнути в процесі статичного проколювання сил тертя на бічній циліндричній поверхні наконечника. Так, наприклад, при діаметрі циліндричної частини 0,3 м – діаметр основи конуса повинен бути: для твердого супіску – 0,32 м; для напівтвердого суглинку і тугопластичної глини 0,37 – 0,39 м.

Результати отриманих теоретичних досліджень можуть бути використані для підвищення ефективності робочого обладнання для проколу ґрунту статичним методом при безтраншейному прокладанні підземних комунікацій.

Висновок

Отримані теоретичні розрахунки для визначення оптимальних діаметрів конічного наконечника з виступами для проколювання ґрунту дозволили встановити, що якщо діаметр конуса більше максимального граничного діаметра свердловини (ґрунтової порожнини), то лобовий опір конічно-циліндричного наконечника зростає інтенсивніше за опір циліндричної частини наконечника і тоді ґрунтову порожнину необхідно утворювати способом протискування. Максимальне зниження зусилля проколювання має місце для ґрунтової порожнини, діаметр якої у 2 рази менший за максимальний граничний діаметр.
