А. Е. ДРУБЕЦКИЙ1*

1*Каф. «Электроподвижной состав железных дорог», Днепропетровский национальный
университет железнодорожного транспорта имени академика В. Лазаряна, ул. Лазаряна, 2,
Днипро, Украина, 49010, тел. +38 (0562) 33 55 38,
эл. почта drubetskiy.ae@gmail.com, ORCID 0000-0001-5691-0925

расчет магнитных характеристик

тягового электродвигателя с помощью

усовершенствованной универсальной

магнитной характеристики

Цель. В исследовании предполагается разработать методику расчета магнитных характеристик некомпенсированных тяговых электродвигателей (ТЭД) при любой степени ослабления возбуждения на базе аппроксимирующего выражения для усовершенствованной универсальной магнитной характеристики (УМХ). Необходимо также осуществить анализ выражений для усовершенствованной УМХ с целью нахождения выражения, наиболее полно удовлетворяющего требованиям разработки методики определения индуктивных параметров ТЭД. Методика. Для построения характеристик по усовершенствованной УМХ необходимо для каждой степени ослабления возбуждения определить коэффициент насыщения. Это возможно осуществить только аналитически. Для упрощения аналитического нахождения коэффициента насыщения предложен метод, основанный на решении системы из двух уравнений, одним из которых является сама УМХ, а вторым – уравнение прямой, угловой коэффициент которой пропорционален коэффициенту насыщения. Получающиеся в результате расчетов значения коэффициента насыщения для степеней возбуждения β < 1 по сути являются коэффициентами формы магнитной характеристики. Чтобы избавиться от необходимости каждый раз при расчете характеристик определять коэффициенты аппроксимации, предложена форма усовершенствованной УМХ, у которой роль аргумента выполняет магнитодвижущая сила (МДС) обмотки возбуждения. Результаты. Доказано, что с помощью усовершенствованной УМХ возможен расчет характеристик некомпенсированных ТЭД для любых степеней ослабления возбуждения. Точность расчета при β = 1 не отличается от таковой при расчете по УМХ, предложенной проф. М. Д. Находкиным. Такая же точность сохраняется при степенях возбуждения, отличных от единицы. Научная новизна. Предложена аналитическая методика расчета магнитных (скоростных) характеристик некомпенсированных ТЭД для любой степени ослабления возбуждения с помощью усовершенствованной УМХ. Также предложена аналитическая методика определения коэффициента насыщения для усовершенствованной УМХ при любой степени ослабления возбуждения. Благодаря введению в качестве аргумента МДС обмотки возбуждения отпадает необходимость в определении коэффициентов аппроксимации для каждого конкретного ТЭД. Практическая значимость. Разработанная методика позволяет производить расчеты магнитных характеристик некомпенсированных ТЭД для любой степени ослабления возбуждения. На ее базе возможна разработка методики определения индуктивных параметров ТЭД, использующей в качестве исходных данных коэффициент насыщения машины.

Ключевые слова: универсальная магнитная характеристика; аппроксимация; тяговый электродвигатель; магнитные характеристики

Введение

Рабочие характеристики тяговых электродвигателей (ТЭД) и их поведение при переходных процессах определяются их магнитными характеристиками [14]. Кроме того, благодаря широкому использованию ЭВМ при расчетах, проектировании и моделировании ТЭД все более актуальными становятся различные методы аппроксимации магнитных характеристик [1, 2, 5, 13, 18–22].

В представленных работах аппроксимация магнитных характеристик вычисляется выражением с одной переменной в виде МДС обмотки возбуждения или тока обмотки возбуждения. Тем не менее, несмотря на всю простоту такого подхода, он оказывается неприменим для некомпенсированных ТЭД в случае, если аппроксимирующее выражение необходимо использовать для режима ослабления возбуждения отличного от того, при котором выполнялась аппроксимация. Это происходит из-за того, что в некомпенсированных ТЭД сильное влияние на основной магнитный поток оказывает реакция якоря [4, 8, 10, 16]. В таком случае необходима методика, позволяющая учесть размагничивающее действие реакции якоря при аппроксимации основного магнитного потока. Этим требованиям полностью соответствует методика, описанная в работе [3]. Данная методика для определения основного магнитного потока требует наличия характеристики намагничивания , т.е. зависимости основного магнитного потока от МДС обмотки возбуждения , определенной на холостом ходу. Как правило, эта характеристика не приводится в справочной литературе. В этом случае очень удобным для аппроксимации магнитных характеристик является использование коэффициента насыщения и УМХ [1].

В работе [7] выполнен анализ возможности определения магнитной характеристики ТЭД с учетом размагничивающего действия реакции якоря с использованием достоинства методик, описанных в [3] и [1, 14, 16].

Цель

Целью данной работы является разработка методики аналитического расчета магнитных характеристик некомпенсированных ТЭД при любой степени ослабления возбуждения на базе аппроксимирующего выражения для УМХ. А также, проведение анализа выражений для усовершенствованной УМХ с целью нахождения выражения, наиболее полно удовлетворяющего требованиям для разработки методики определения индуктивных параметров ТЭД.

Методика

Как было указано в [7], процесс разработки методики для определения индуктивных параметров по УМХ разделен на пять пунктов, четыре из которых были описаны в [7]. В данной работе рассмотрим пятый пункт «Определение на базе аппроксимирующего выражения для УМХ универсальных формул для индуктивных параметров машины».

Для сохранения смысловой структуры статьи сохраним нумерацию пунктов разработки методики, принятую в [7]. Так как освещение всего пункта 5 выходит за объем одной статьи, разобьем его на два подпункта:

5.1. расчет характеристик некомпенсированных ТЭД с помощью усовершенствованной УМХ;

5.2. определение универсальных формул для индуктивных параметров некомпенсированных ТЭД.

В данной работе будет рассмотрен подпункт «Определение на базе аппроксимирующего выражения для УМХ универсальных формул для индуктивных параметров машины», а именно:

5.1. расчет характеристик некомпенсированных ТЭД с помощью усовершенствованной УМХ.

В работе [7] было получено аппроксимирующее выражение для УМХ применительно
к некомпенсированным ТЭД, оно имеет вид:

,(1)

где и – основной магнитный поток и ток якоря машины в относительных единицах; , , – коэффициенты аппроксимации; – число витков обмотки возбуждения машины, для которой выполняется построение магнитной характеристики; – степень ослабления возбуждения.

Основные принципы построения магнитных характеристик по усовершенствованной УМХ не отличаются от тех, которые описаны в литературе по проектированию тяговых электрических машин [14, 16]. То есть для определения реальных характеристик машины необходимо определить масштабы для магнитного потока и МДС (тока). Однако, есть существенные различия в способах построения реальных характеристик. Различия заключаются в том, что для каждой степени ослабления возбуждения необходимо определить свои масштабы. Также, в случае проектирования новой машины, усовершенствованную УМХ для ослабленного возбуждения невозможно заранее изобразить графически, как это сделано для . Это происходит из-за того, что значения степеней ослабления возбуждения, в том числе и минимальные, определяются в процессе расчета проектируемой машины. Поэтому единственно возможным способом построения характеристик по усовершенствованной УМХ является аналитический.

Чтобы проверить адекватность выражения (1) необходимо выполнить построение магнитных характеристик любого некомпенсированного ТЭД для различных степеней ослабления возбуждения. В качестве примера рассмотрим двигатели НБ-406 и РТ-51Д.

Коэффициенты аппроксимации для НБ-406 , , .

Коэффициент насыщения для НБ-406, соответствующий номинальному часовому режиму, . Он определен при . Аналитически определим точку на УМХ, соответствующую данному , как точку пересечения прямой, угловой коэффициент которой пропорционален и самой УМХ. Назовем такую прямую прямой коэффициента насыщения (ПКН). Определить угловой коэффициент ПКН можно, зная угловой коэффициент прямой, соответствующей магнитному напряжению воздушного зазора. Уравнение прямой магнитного напряжения воздушного зазора согласно [5] имеет вид:

, (2)

С помощью математических преобразований находим, что угловой коэффициент ПКН

, (3)

Далее точка пересечения УМХ и ПКН определяется аналитически, путем решения соответствующей системы из двух уравнений:

(4)

()

Для удобства решения системы (4) можно воспользоваться одним из прикладных математических пакетов программного обеспечения, например, MathCAD.

Координаты точки пересечения УМХ и ПКН для НБ-406 при , и являются также и масштабами для магнитного потока и тока. Определив масштабы, можно рассчитать магнитные характеристики в абсолютных единицах [14, 16].

Отдельно следует рассмотреть расчет магнитных характеристик для ослабленного поля. Здесь следует обратить внимание и на вид усовершенствованной УМХ для ослабленного возбуждения, и на изменения при этом коэффициента насыщения. Вид усовершенствованной УМХ при различных степенях ослабления возбуждения, соответствующих степеням ослабления возбуждения НБ-406, показан на рис. 1. На этом же рисунке указаны точки пересечения УМХ и ПКН для и .

Как видно из рис. 1, отношение отрезков при не равно отношению при , это связанно с тем, что в качестве аргумента в выражении (1) принят ток якоря. Чтобы не вносить путаницу в объяснения, отношение абсцисс точек пересечения ПКН и УМХ при любых степенях ослабления возбуждения в дальнейшем будет сохранять название «коэффициент насыщения», хотя, строго говоря, оно таковым не является. Очевидно, что коэффициент насыщения по мере уменьшения растет. В данном случае были получены такие значения коэффициента насыщения:

Затем для полученных коэффициентов насыщения по системе уравнений (4) определяются масштабы и строятся магнитные характеристики для ослабленного поля [14, 16].

Хотелось бы отметить, что, несмотря на утерю физического значения коэффициента насыщения при , а именно из отношения МДС обмотки возбуждения к падению магнитного напряжения в воздушном зазоре, он полностью соответствует своему определению как коэффициент формы магнитной характеристики [14].

Магнитные характеристики НБ-406 в абсолютных единицах приведены на рис. 2.

Сплошными линиями на рис. 2 показаны магнитных характеристики, полученные из скоростных характеристик [15], пунктирными линиями – полученные по усовершенствованной УМХ. Некоторое расхождение характеристик при и обусловлено неточным определением коэффициента насыщения в этих режимах (неточность ПТР).

Таким же образом выполнено построение характеристик для двигателя РТ-51Д. Коэффициенты аппроксимации, рассчитанные для (1) при : , , . Заметим, что коэффициенты аппроксимации рассчитываются при независимо от того, какой режим возбуждения является номинальным для данной машины. Значения коэффициента насыщения при различных степенях ослабления возбуждения:

Магнитные характеристики в абсолютных единицах для двигателя РТ-51Д построены на рис. 3.

Как видно, визуализация в процессе расчетов по выражению (1) имеет хорошую наглядность, так как построение ведется в зависимости от тока якоря, который остается неизменным при ослаблении возбуждения. Однако, как видно из примеров расчетов характеристик по выражению (1), для каждой конкретной машины необходимо определять коэффициенты аппроксимации. Такой подход неприемлем для инженерной практики, так как даже при наличии современных прикладных математических программных пакетов нахождение коэффициентов аппроксимации занимает весьма длительное время. Особенно сильно это проявляется при проектировании тяговых электрических машин, когда во время расчета приходится несколько раз уточнять параметры машины. Следовательно, выражению (1) необходимо придать такую форму, при которой отпадает необходимость в определении коэффициентов аппроксимации отдельно для каждой тяговой электрической машины. Для решения этой задачи подходит форма выражения усовершенствованной УМХ, в которой в качестве аргумента выступает МДС обмотки возбуждения.

В работе [7] показано, что исходную формулу для усовершенствованной УМХ, которая является функцией двух переменных, можно привести к функции одной переменной. Исходная формула для усовершенствованной УМХ в абсолютных единицах имеет вид:

, (5)

где и ; – МДС обмотки возбуждения; – МДС обмотки якоря, действующая в пределах расчетного полюсного деления.

Применим методы приведения выражения (5) к функции одной переменной, описанные в [7]. Принимая во внимание, что вид полученного выражения в относительных единицах аналогичен виду выражения в абсолютных, получим выражение для усовершенствованной УМХ с МДС обмотки возбуждения в качестве аргумента:

, (6)


где – МДС обмотки возбуждения в относительных единицах.

Коэффициенты аппроксимации для выражения (6) имеют значения , , и являются едиными для всех типов некомпенсированных тяговых электродвигателей.

Здесь стоит отметить, что если в качестве аргумента по оси абсцисс откладывается МДС обмотки возбуждения, то изображение семейства характеристик (магнитных или скоростных) для разных степеней ослабления возбуждения является затруднительным. Это происходит из-за того, что невозможно, как в случае с током якоря, для одного и того же значения МДС определить несколько значений магнитного потока.

Чтобы преодолеть это затруднение в методику построения магнитных характеристик по выражению (6) введено допущение, что МДС обмотки возбуждения не изменяется при изменении , то есть она пропорциональна току якоря, а не возбуждения. В остальном методика расчета характеристик по выражению (6) аналогична той, которая была рассмотрена для выражения (1).

Выполним построение магнитных характеристик по выражению (6) для тяговых двигателей НБ-406 и РТ-51Д. Значения коэффициентов насыщения были определены в предыдущем расчете. На рис. 4 и 5 показаны магнитные характеристики для НБ-406 и РТ-51Д соответственно.

Как видно из рис. 4 и 5 точность расчета по выражению (6) такая же, как и по выражению (1). Однако, выражение (6), в отличие от выражения (1), может быть применено для всех типов некомпенсированных ТЭД постоянного тока без определения коэффициентов аппроксимации для каждой машины в отдельности.

Очевидно, чтобы получить магнитные характеристики в функции тока якоря необходимо полученную МДС обмотки возбуждения разделить на количество ее витков .

Научная новизна и практическая
значимость

В выражении для усовершенствованной УМХ удалось избавиться от необходимости пересчета коэффициентов аппроксимации для каждой конкретной машины. Это стало возможным благодаря замене тока в качестве аргумента на МДС обмотки возбуждения. Таким образом, появилась возможность избавиться от влияния конструктивных особенностей конкретной машины (а именно, влияние количества витков обмотки возбуждения) на результат определения коэффициентов аппроксимации.

Выводы

Выполнен анализ аппроксимирующей функции усовершенствованной УМХ для различных аргументов. На базе усовершенствованной УМХ с аргументом в виде МДС обмотки возбуждения возможно выполнить расчет магнитных (скоростных) характеристик без необходимости определять коэффициенты аппроксимации для каждого типа некомпенсированных ТЭД в отдельности.

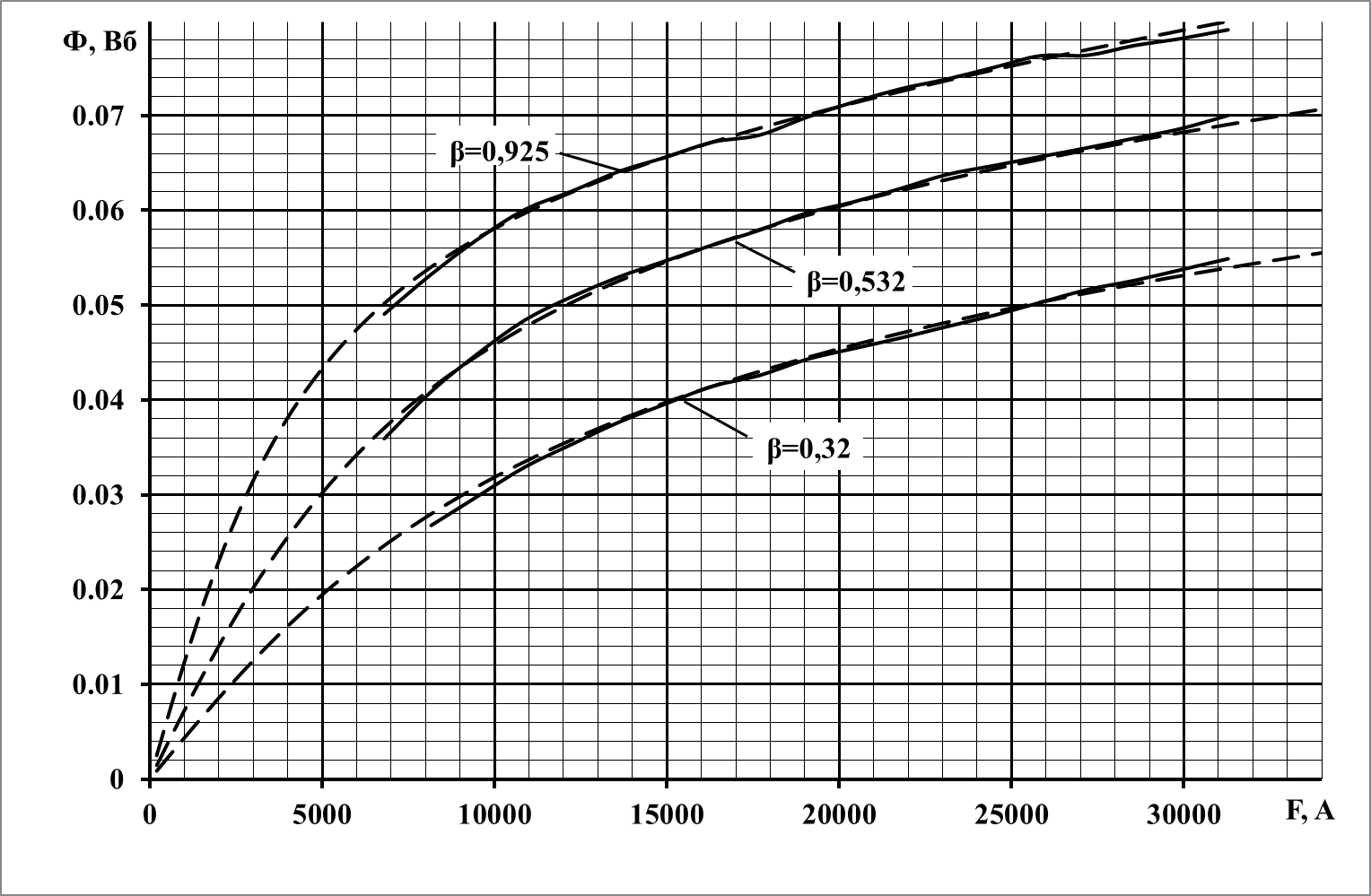

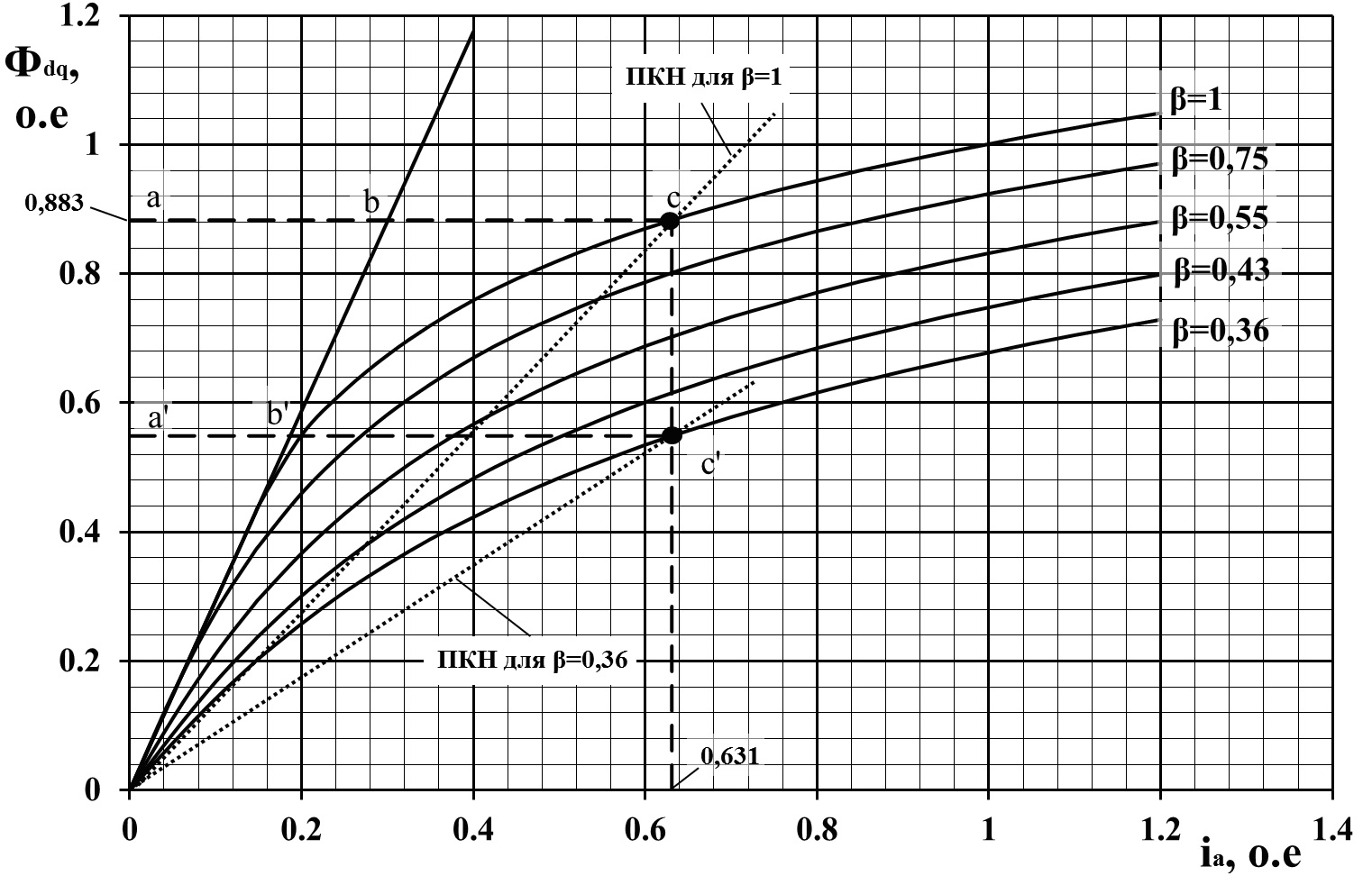

Рис. 1. Вид усовершенствованной УМХ при различных степенях
ослабления возбуждения для НБ-406

Fig. 1. Type of improved of universal magnetic characteristic at various degrees
of attenuation of excitation of NB-406

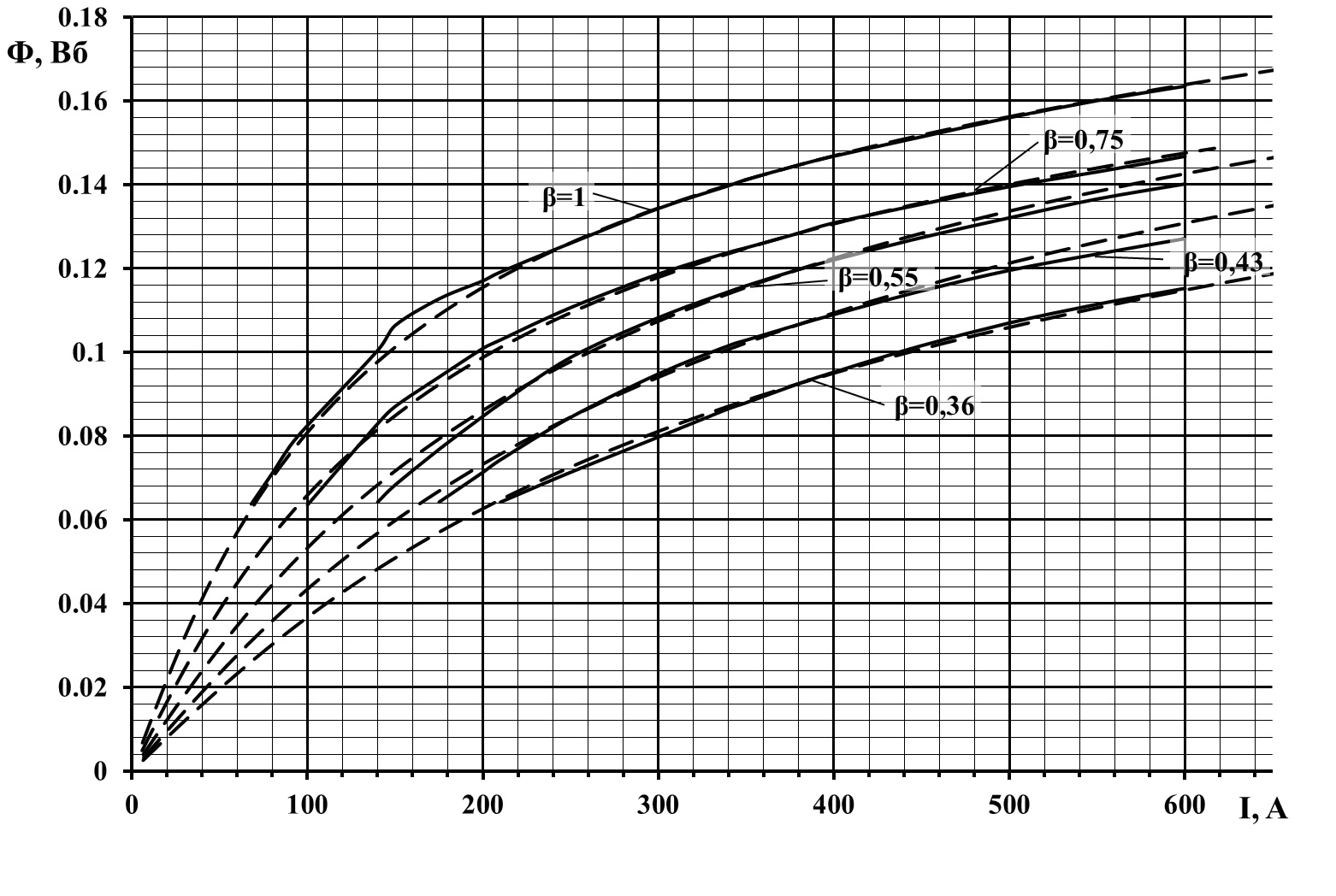

Рис. 2. Магнитные характеристики НБ-406, построенные по выражению (1)

Fig. 2. Magnetic characteristics of NB-406, constructed according to the expression (1)

Рис. 3. Магнитные характеристики РТ-51Д, построенные по выражению (1)

Fig. 3. The magnetic characteristics of RT-51D, constructed according to the expression (1)

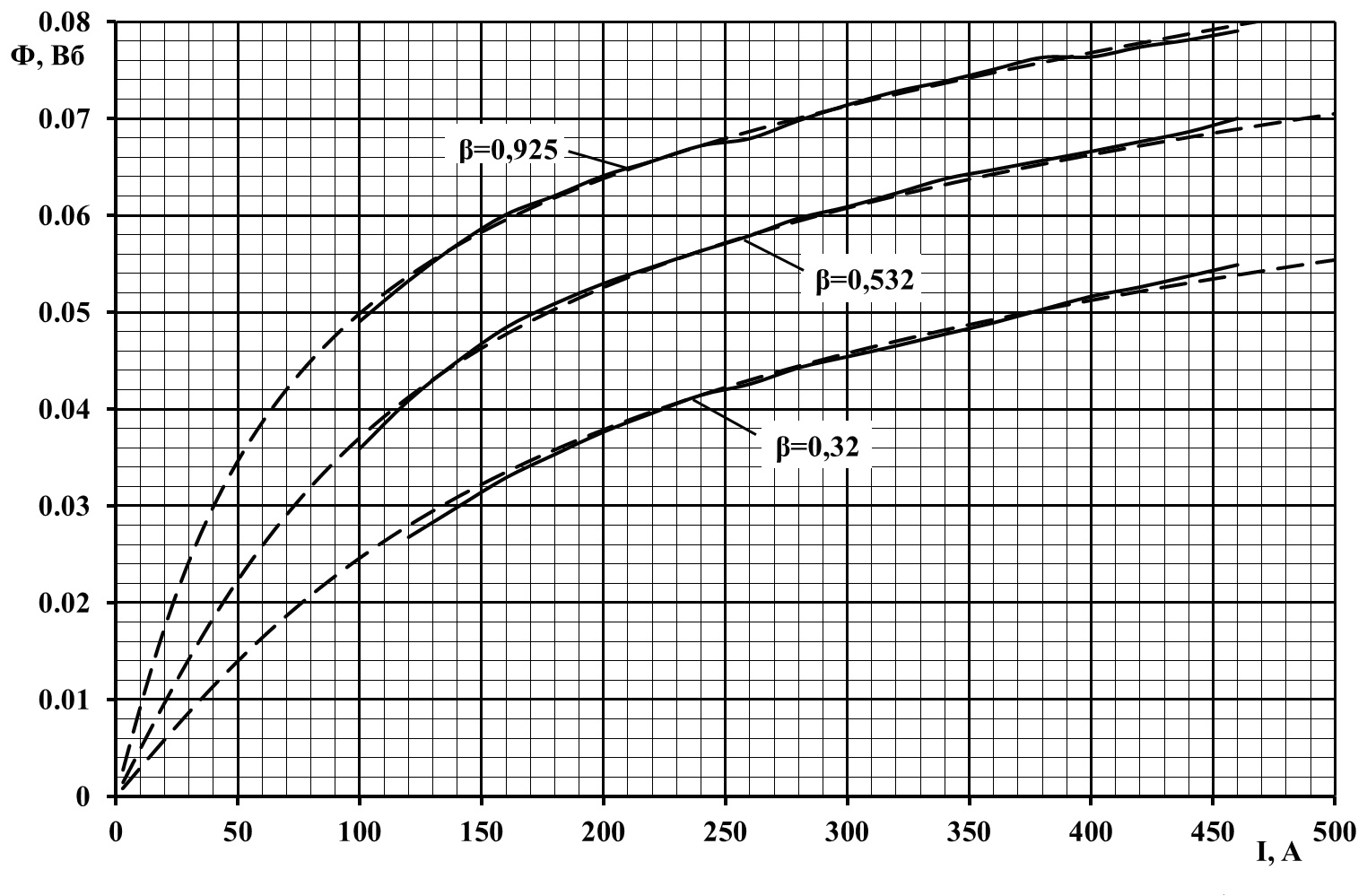

Рис. 4. Магнитные характеристики НБ-406, построенные по выражению (6)

Fig. 4. Magnetic characteristics of NB-406, constructed according to the expression (6)

Рис. 5. Магнитные характеристики РТ-51Д, построенные по выражению (6)

Fig. 5. Magnetic characteristics of RT-51D, constructed according to the expression (6)
