Вступ

В структурі витрат на перевезення вантажів усіма видами транспорту, зокрема залізничним, річковим та морським, значне місце належить витратам на технічне обслуговування та ремонт основного і найбільш напруженого елемента засобів транспорту – енергетичних установок. В той же час, одним із найбільш навантажених елементів енергетичних установок є муфти, їх конструкція та ремонтопридатність зазвичай визначає і зміст технологічного процесу технічного обслуговування приводу нею оснащеного.

Мета

Одними з найбільш поширених конструкцій муфт енергетичних установок локомотивів [8, 9] та суден, оснащених середньообертовими дизелями [2, 10-13], є муфти з гумовотканинними мембранами та гумовими дисками. Вони мають низку переваг, що і визначило їх широке розповсюдження для сполучення двигунів з генераторами та передачами, а на суднах – і для сполучення передач з валопроводом пропульсивної установки.

Однак оснащення приводів такими муфтами має недолік, пов’язаний із великою трудомісткістю заміни їхніх пружних елементів. Як приклад наведемо двомашинну двовальну пропульсивну установку балкера проекту 2-95А/R. Кожен гребний гвинт у цій установці отримує енергію від головного двигуна Skoda 6L27,5IІIPN, максимальною потужністю 515 кВт, через реверс-редуктор VSR10. Вихідний вал реверс-редуктора 1, що робить до
300 об/хв, сполучений з проміжним валом 2 муфтою Vulkan, оснащеною двома гумовими мембранами 3, рис. 1.

Незважаючи на центровку муфт, через деформацію корпусу судна, муфти працюють в умовах значних неспіввісностей, що можуть сягати кількох міліметрів, тому гумові мембрани нагріваються за рахунок деформацій від наявної неспіввісності. Такі умови роботи та низький коефіцієнт теплопровідності (0,25…0,30 Вт/(м×К)) матеріалу мембран призводить до їх нагрівання та подальшого руйнування (рис. 2).

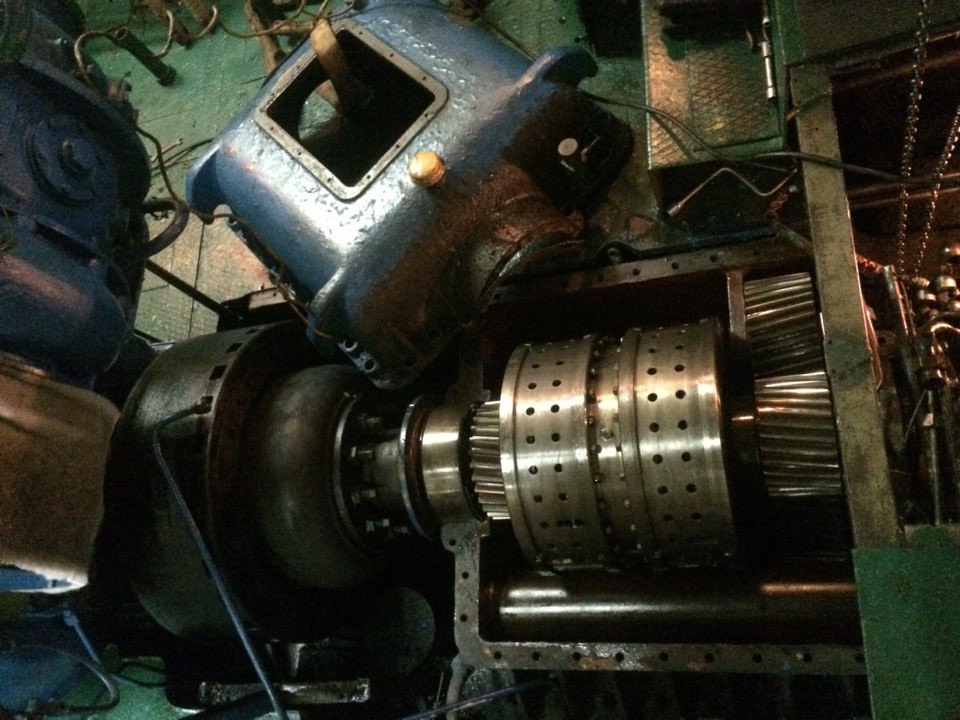

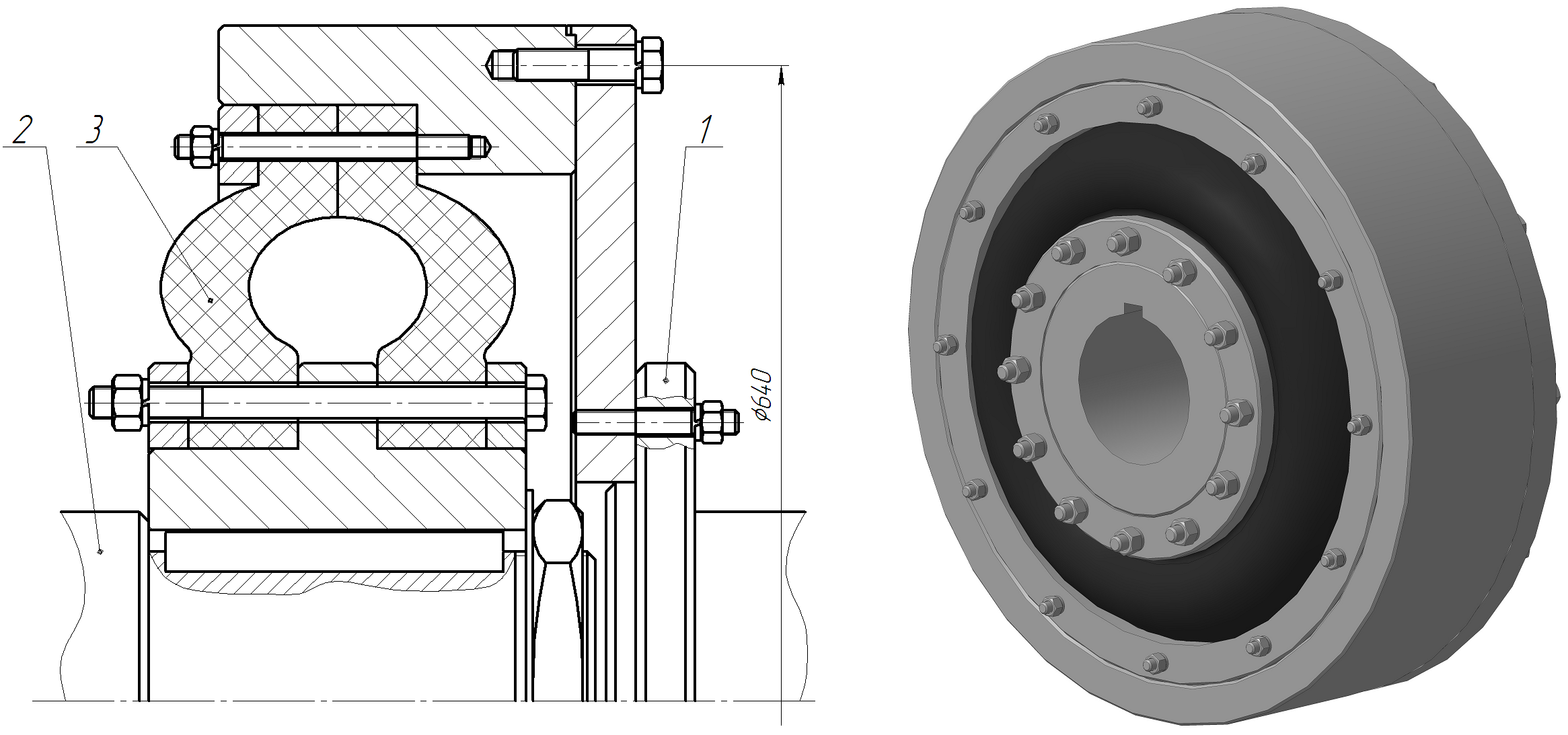

Рис. 1. Загальний вигляд базової муфти Vulkan

Fig. 1. General view of basic Vulkan coupling

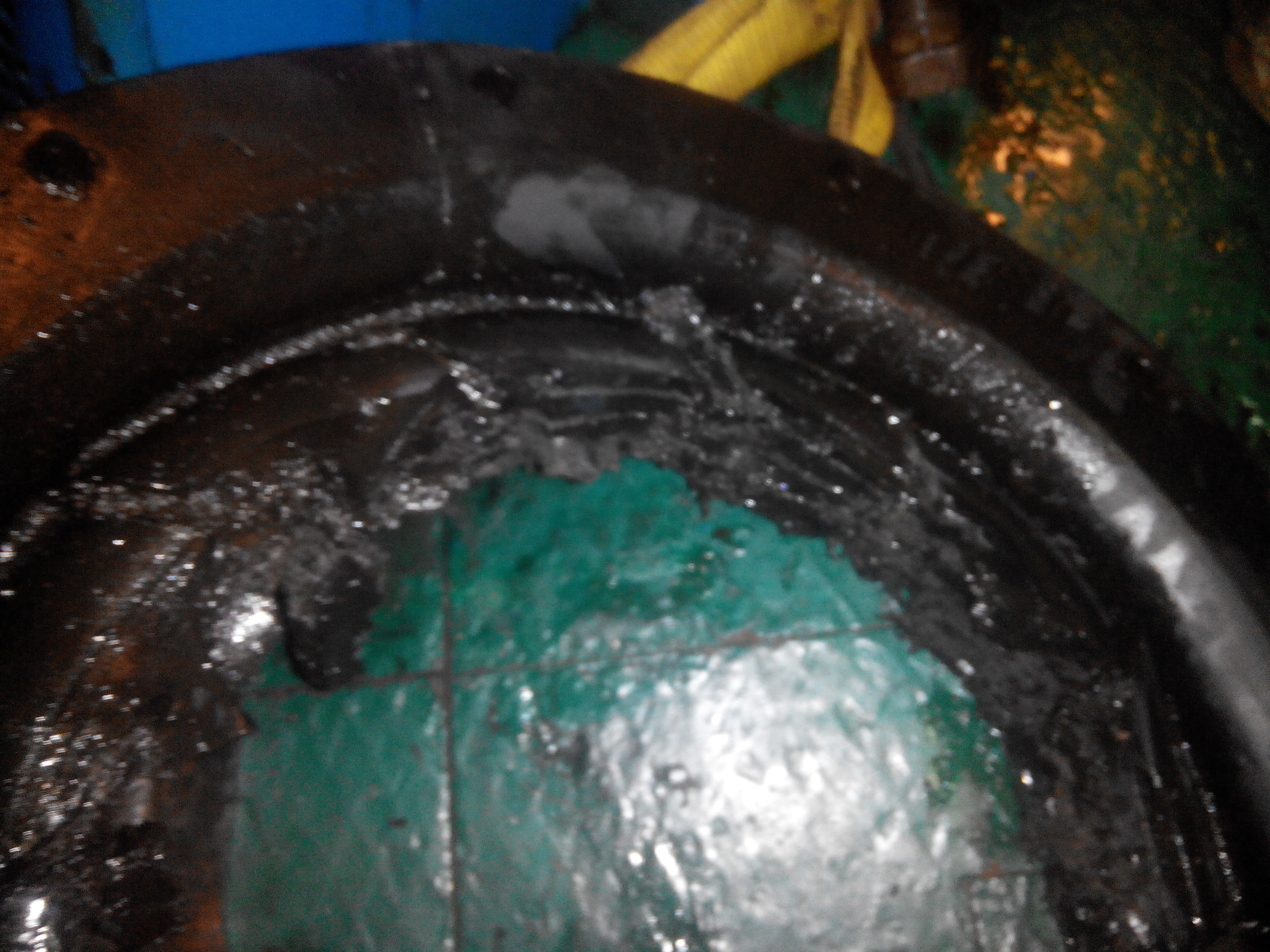

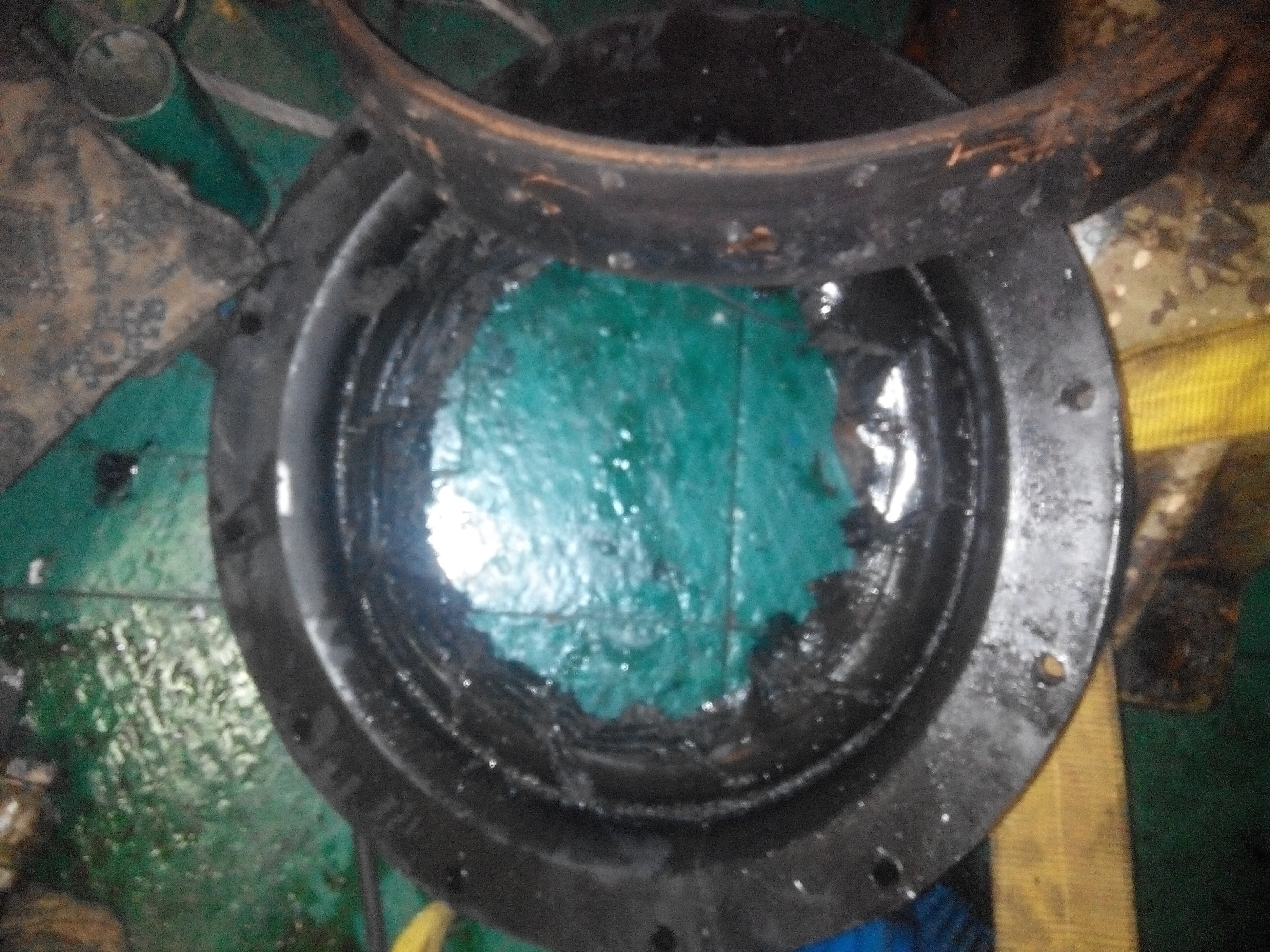

Рис. 2. Зруйнований пружний елемент базової муфти

Fig. 2. Destroyed elastic element of base coupling

Заміна пружних елементів муфти вимагає не тільки її демонтажу, а й підняття кришки реверс-редуктора та упорного підшипника, а також демонтажу проміжного вала (рис. 3). При цьому середня трудомісткість відновлення муфти, визначена методом хронометражу, складає приблизно 500…530 хв, що підтверджує низьку ремонтопридатність, джерелом якої є конструктивна недосконалість самої муфти Vulkan. З огляду на це, створення муфт, що мають просту ремонтопридатну конструкцію та здатні ефективно відводити тепло від пружних елементів, є актуальним завданням для транспортного машинобудування, технології та організації експлуатації засобів транспорту.

Методика

Під час розробки конструкції муфти із підвищеною ремонтопридатністю було використано критерій мінімальної середньої трудомісткості її відновлення. Конструктивно-силові параметри муфти визначено із використанням класичних методів і теорем статики та математичного аналізу. Моделювання роботи муфт виконано чисельними методами для муфт конкретних виконань з використанням сучасних програмних комплексів.

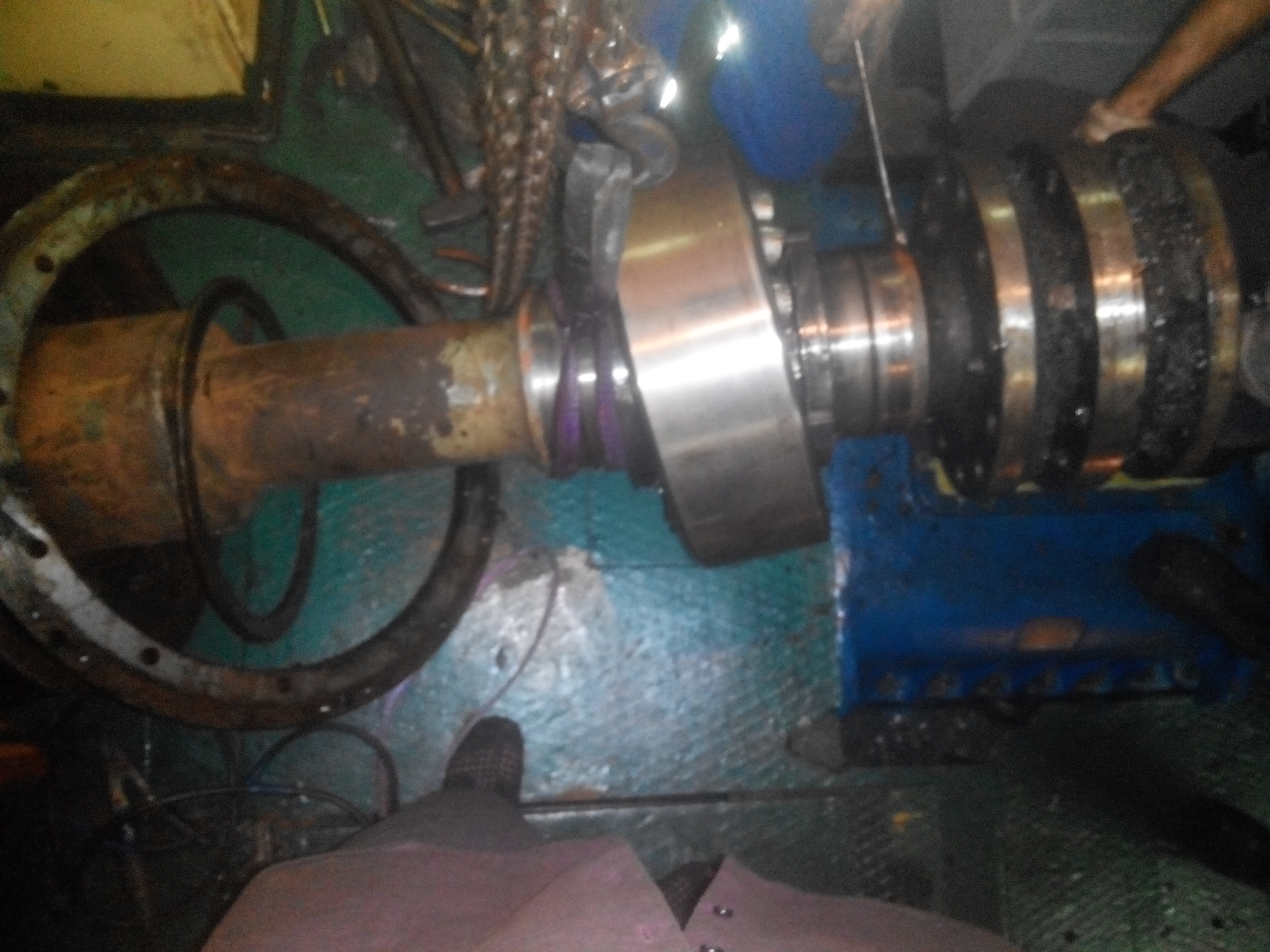

Рис. 3. Етапи заміни пружного елемента базової муфти
(знімання кришки реверс-редуктора та демонтаж проміжного вала)

Fig. 3. Replace stages of elastic element of base coupling
(cover removal of the reverse gear and intermediate shaft disassembly)

Результати

Серед пружних елементів, які мають значне демпфування та здатність до відведення тепла, що виділилося в результаті поглинання коливань, можна назвати сталеві канати. Ці вироби здатні до розсіяння енергії [4] за рахунок тертя дротин та мають коефіцієнт теплопровідності, властивий для сталі на рівні 30 Вт/(м×К), тобто відводять тепло в багато разів краще, ніж гумові мембрани. Разом з тим, канати широко розповсюджені та масово виготовляються промисловістю. Авторами розроблена достатньо велика кількість конструкцій муфт, оснащених сталевими канатами, причому для установки в приводах великої потужності найбільш досконалими визнані муфти, в яких несівні канати встановлені в торцевій площині напівмуфт [7], оскільки вони не створюють осьового навантаження на сполучені вали. Але такі муфти також мають резерв для підвищення ремонтоздатності та є нереверсивними.

З огляду на це, авторами розроблено муфту з канатними пружними елементами, що здатна замінити базову муфту Vulkan. Устрій нової муфти зрозумілий з рис. 4. Вона може бути виготовлена з використанням елементів базової напівмуфти. Особливістю цієї муфти є застосування як пружний елемент одного відрізка каната, що закріплений у пальцях, які встановлені в отворах ведучої та веденої напівмуфт у шаховому порядку. При цьому утворюється кількість несівних ділянок каната вдвічі більша, ніж кількість пальців у кожній напівмуфті. Половина цих ділянок працює при прямому обертанні муфти і відповідно половина – при реверсному. Канат закріплений у пальцях гвинтами, що встановлені в їх осьові різьбові отвори. Підвищення ремонтопридатності в такій конструкції муфти передбачається забезпечити за рахунок застосування пальців із відкритими пазами, в які послідовно може закладатися канат. Така конструкція муфти не потребує демонтажу напівмуфт при заміні каната.

Технологія заміни каната в такій муфті достатньо проста і потребує початкового закріплення каната у двох суміжних пальцях ведучої і веденої напівмуфт, після чого муфту можна провертати валоповоротним пристроєм, закріплюючи канат в інших пальцях.

Дослідженнями [6] доведено, що пальці
в напівмуфтах доцільно закріплювати шарнірно з метою зменшення навантаження на вали від неспіввісності. В такому випадку (рис. 5) канати можна наближено підбирати за зусиллям розриву, попередньо обчислюючи їх натяг F_н (1).

Вектор сили натягу каната F_н та колової сили на пальці F_t утворюють кут β. Цей кут визначимо з подібності трикутника OO₂O₃ та силового трикутника O₃СВ, оскільки центральний кут 2β зі сторонами ОО₁ та ОО₃ (О₁ і О₃ – центри двох суміжних пальців ведучої і веденої напівмуфти) дорівнює:

, (1)

де z – кількість пальців у кожній напівмуфті.

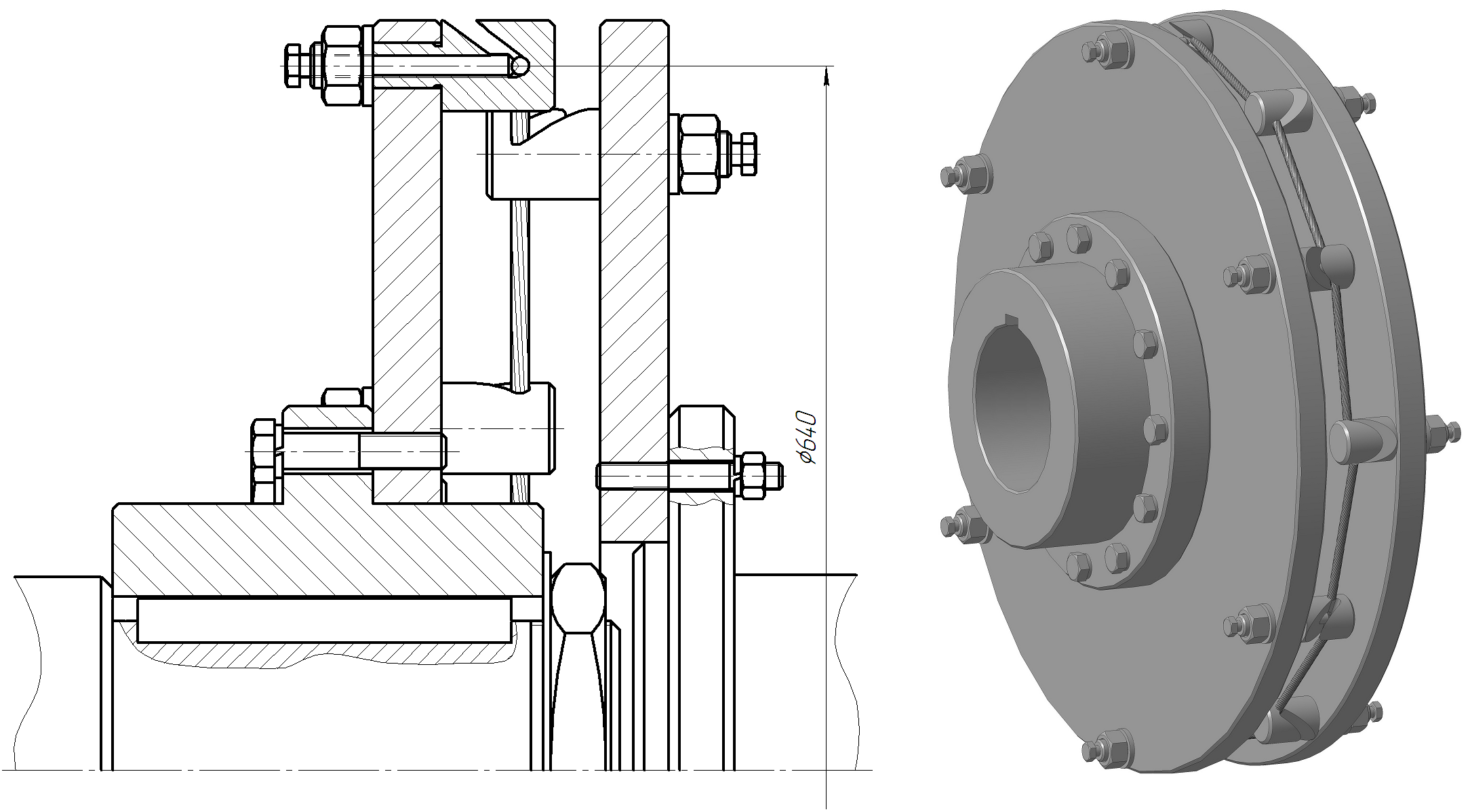

Рис. 4. Загальний вигляд муфти з канатними пружними елементами

Fig. 4. General view of the coupling with rope elastic elements

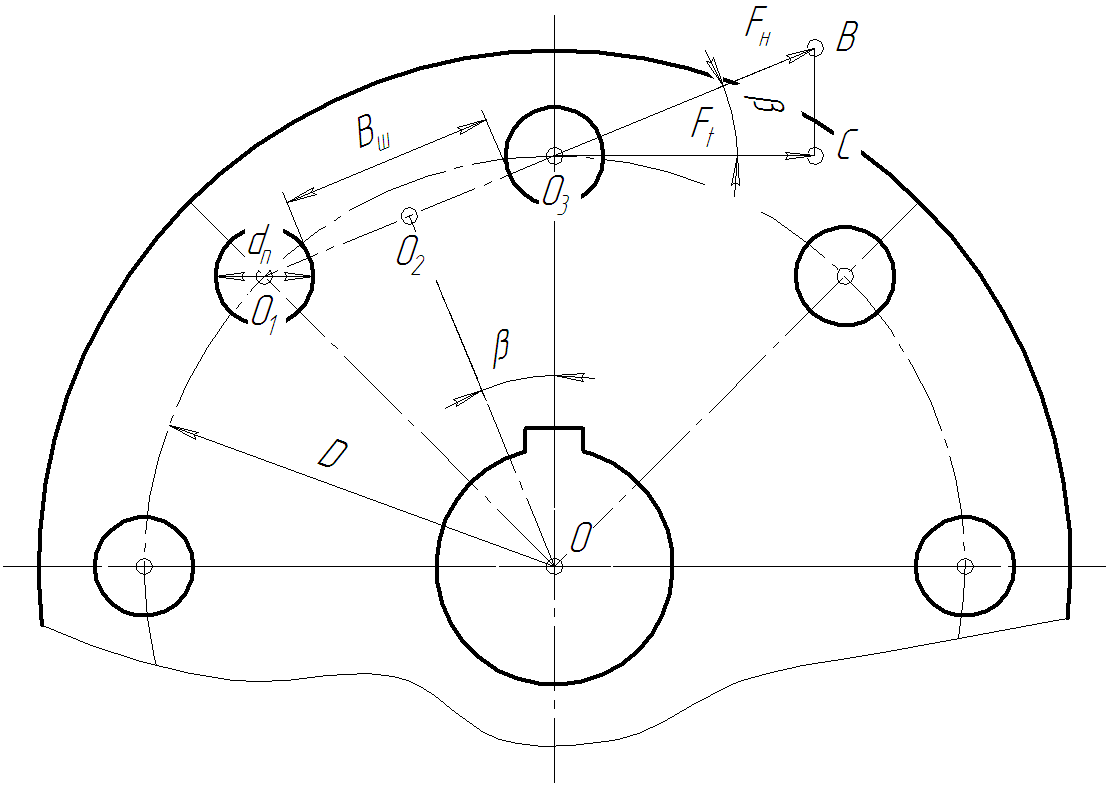

Рис. 5. Розрахункова схема муфти

Fig. 5. Design circuit of coupling

Тоді, з трикутника O₃СВ, отримаємо:

, (2)

Оскільки колова сила на кожному із z пальців напівмуфт становить:

, (3)

де D – діаметр розташування пальців у напівмуфтах, то вираз для обчислення зусилля натягу канатів матиме вигляд:

. (4)

За обчисленим значенням сили натягу канатів можна виконувати їх підбір та перевіряти міцність пальців. При цьому необхідно розглядати найгірший випадок сприйняття навантаження хвостовиком пальця. Такий випадок може мати місце при наявності під час роботи муфти аксіальної неспіввісності і відповідно аксіальної сили, яка може призвести до витягування пальців і появи зазору z₁ між торцем пальця та торцем фланця напівмуфти (рис. 6). При цьому напруження згину у хвостовику становитиме:

, (5)

де l_р – робоча довжина пальця; d_х – діаметр хвостовика пальця; d – зовнішній діаметр різьби.

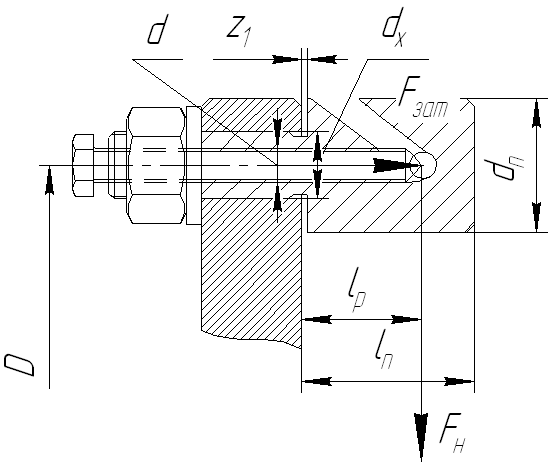

Рис. 6. Розрахункова схема пальця (сила натягу
канатів умовно зображена в площині розрізу)

Fig. 6. Design circuit of pin
(tension force of ropes is conventionally shown in the section plane)

Зрозуміло, що в такому з’єднанні затискний гвинт нестиме частину навантаження пальця, проте розподіл навантаження між ним і пальцем наразі не вивчений, тому формула (5) дає запас міцності. Діаметри хвостовика та нарізі визначається конструктивно в кожному випадку. Діаметр пальця доцільно приймати вчетверо більшим за діаметр каната.

Для обґрунтування визначення сили затягування каната авторами виконуються експериментальні дослідження затискних елементів різного типу, що затискають канат в отворі пальця, діючи на його зовнішню поверхню. Досліджуються затискні елементи із наконечниками плаского (безінтендорного) типу, а також інтендорних кулькового та конічного. Так, для затискного елементу з безінтендорним накінечником встановлено, що сила виривання каната із затискного елементу дорівнює силі затиску каната F_зат, що необхідно враховувати при розрахунку силових гвинтів затискних елементів.

Складання муфти потребує використання шаблона (рис. 5) при затиску каната у перших двох пальцях. Цим шаблоном визначається відстань між суміжними пальцями напівмуфт. Шаблон можна виготовити дерев’яним товщиною меншою або рівною вильоту пальців, а його ширину обчислювати за формулою (6).

, (6)

Інші розміри муфти визначаються конструктивно за відомими співвідношеннями [1, 3]. Авторами розраховано та сконструйовано муфту з канатними пружними елементами (рис. 4) для заміни муфти Vulkan (рис. 3). Розрахунок показав, що її достатньо оснастити канатом 6×19 діаметром 6,2 мм ГОСТ 2688 із розривним зусиллям 19 250 Н (маркувальна група 1 570 МПа), що закріплятиметься у шести пальцях (z = 6) кожної напівмуфти. Укрупнене визначення часу на заміну каната у пропонованій муфті із використанням нормативів [5] показало, що для виконання цієї операції необхідно витрати приблизно 150 хв часу. Базова муфта Vulkan потребує для заміни двох мембран приблизно 530 хв, що наочно демонструє підвищення ремонтопридатності муфти з канатними пружними елементами і перевагу її порівняно із базовою конструкцією муфти пропульсивної установки балкера проекту 2-95А/R. Авторами за наведеною методикою також розраховано та виготовлено муфту запропонованої конструкції меншого розміру (Т = 200 Нм) та випробувано її в стендовому режимі, де вона продемонструвала працездатність.

Наукова новизна та практична значимість

Виконано оцінку основних конструктивних, силових та міцнісних параметрів муфти з торцевою установкою каната підвищеної ремонтопридатності.

В роботі запропоновано конструкцію муфти підвищеної ремонтопридатності, оснащеної канатними пружними елементами. Застосування такої муфти в енергетичних установках може скоротити витрати часу та ресурсів на технічне обслуговування і знизити вартість перевезень.

Висновки

1. Запропоновано конструкцію муфти, оснащеної одним відрізком каната, що за рахунок конструктивного виконання має високу ремонтопридатність.

2. Описано процес заміни пружного елемента нової муфти та показано, що нова муфта має низьку тривалість виконання заміни пружного елемента порівняно з муфтою Vulkan пропульсивної установки балкера проекту 2-95А/R.

3. За рахунок виконання теоретичних досліджень отримані вирази для розрахунку нової муфти та наведені рекомендації щодо її проектування.
